3D -аксессуары принтера TMC2130 v1.1 шаг драйвер двигателя Ультра -силовый драйвер 256 сегмент новый
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | TMC2130 |

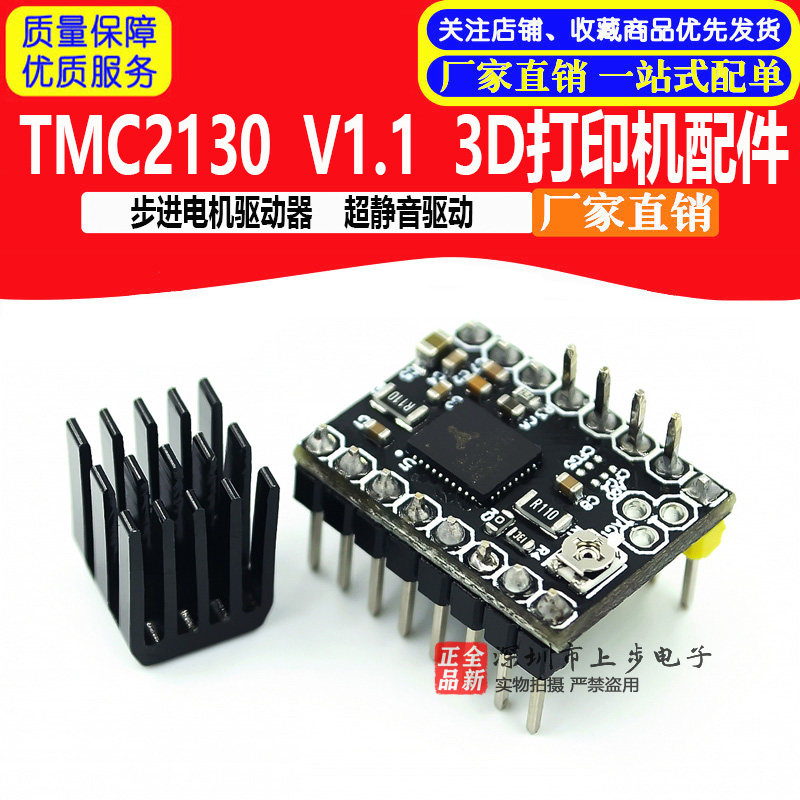

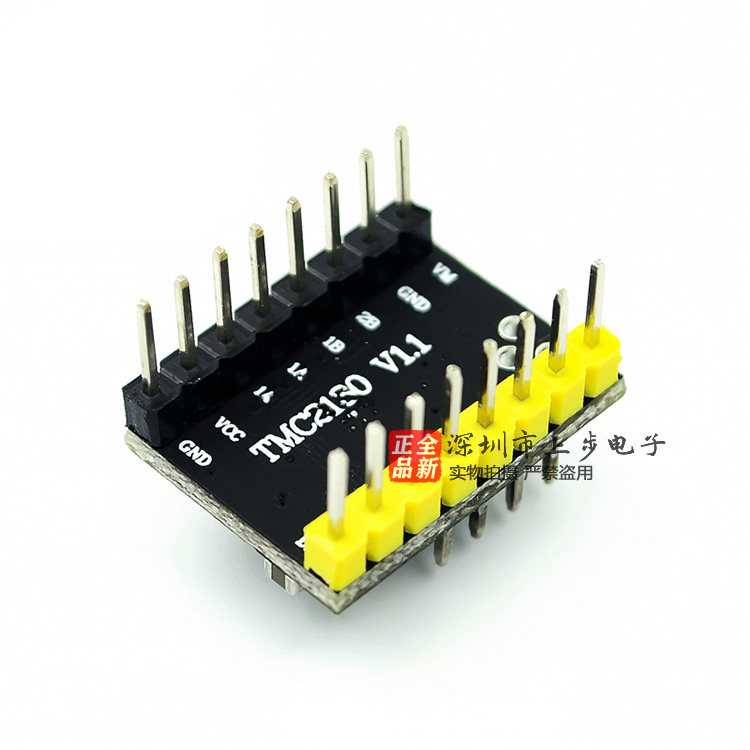

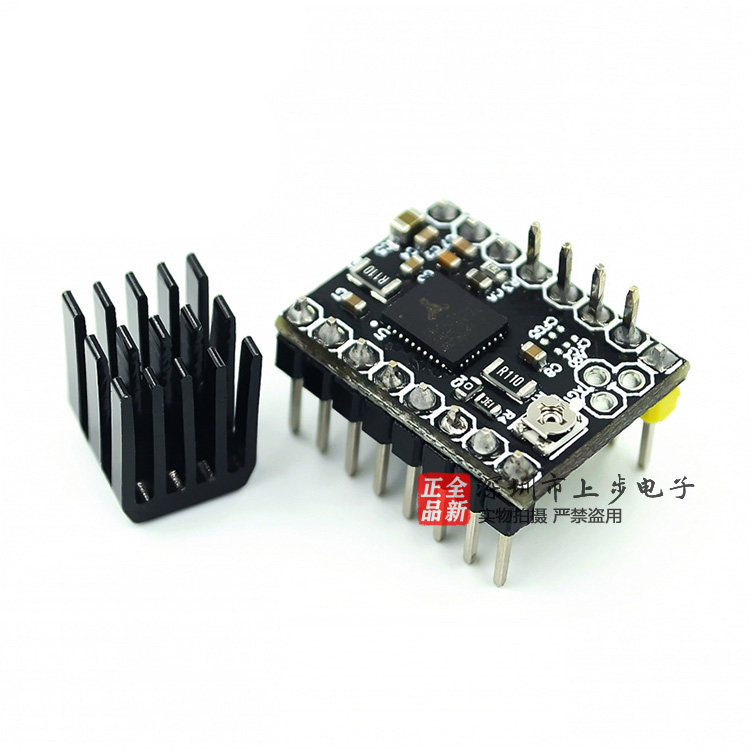

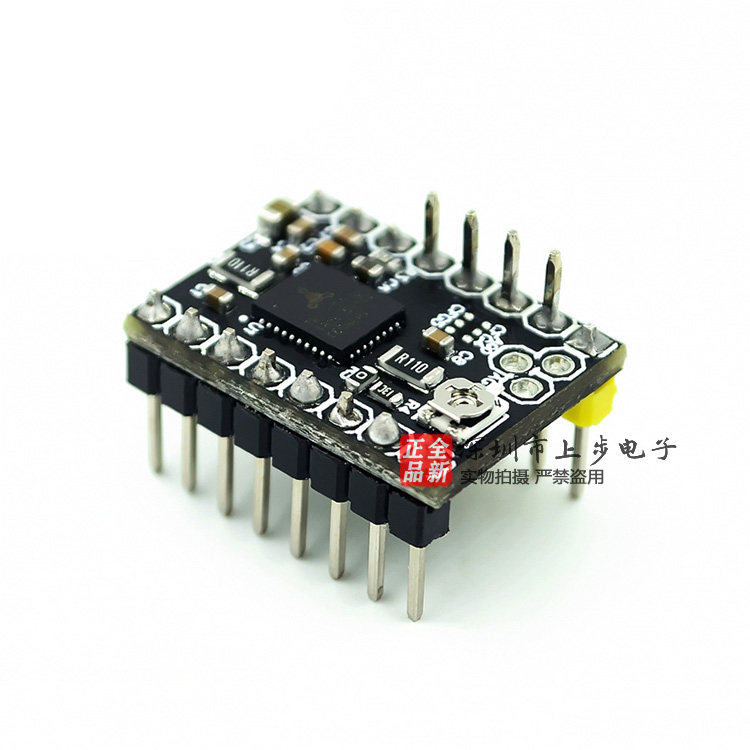

TMC2130 V1.1 Шаг моторный привод
3D -аксессуары принтера
Особенности:
①Однофазный ток двухфазного шагового двигателя 2А (пиковое значение 2,5А), рабочий ток двигателя регулируется.
② Поддержка метода управления интерфейсом SPI
③Диапазон входного напряжения двигателя:4.75-46V
④ Входное напряжение интерфейса логики:3-5V

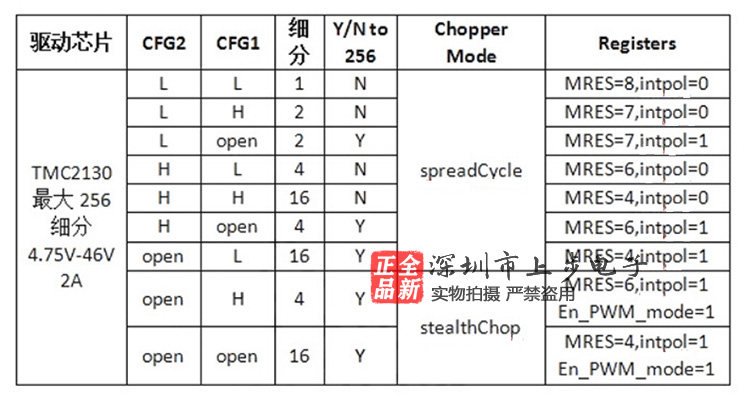

⑤Подразделяется на256
⑤ Сочетание максимальной эффективности и лучшей работы шума двигателя
⑦ Высокое определение датчика.
⑧Снижение энергопотребления75%,
⑨ Привод с высокой нагрузкой не теряет синхронизацию
TMC2130 -это двухфузированный двухфазный шаг -шаг -шаг с высоким уровнем масштаба со стандартным интерфейсом SPI и простым интерфейсом Step/DIR.Непрерывный выходной ток достигает 1,2А, а пиковый ток 2A может быть предоставлен за короткое время.
Рабочий режим SPI TMC2130-V1.1 может непосредственно выбрать движущийся ток через прошивку и сегментацию диска, чтобы сделать эти параметры более точными;

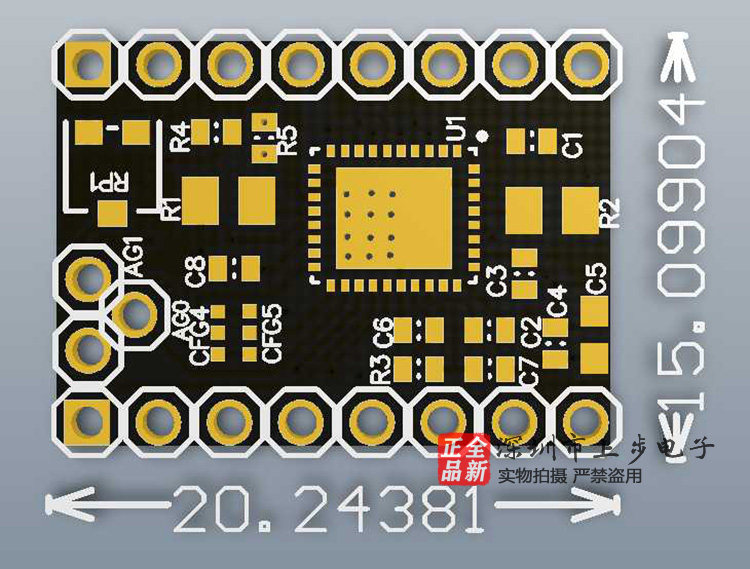

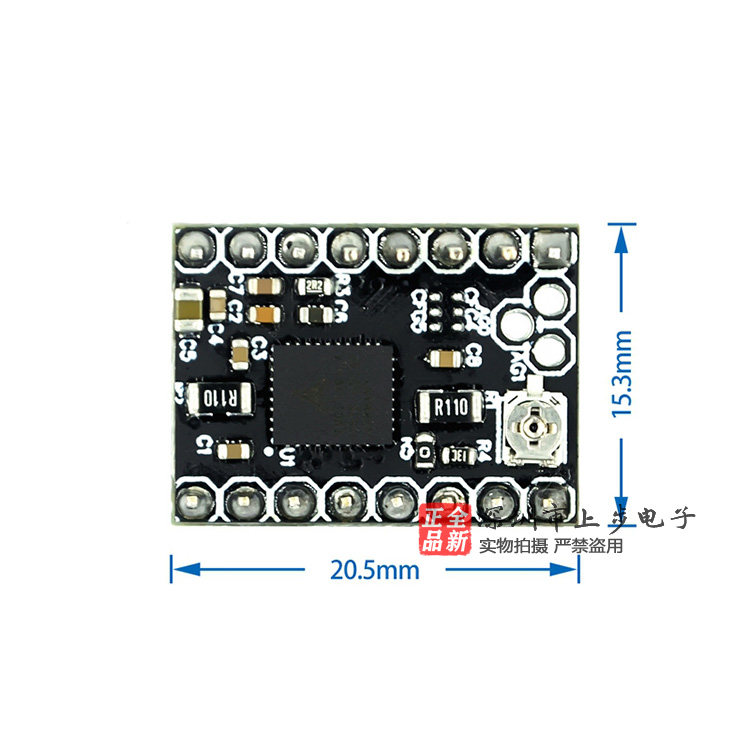

Размеры:
Алгоритм управления током и регулировка:
1. VREF измеряет напряжение GND и средний конец потенциометра.
2. Когда измерение напряжения измерения, мощность должна быть подключена. Не подключайте мощность USB.
3. Должен ли вы подключить двигатель при измерении напряжения, в противном случае легко сжечь драйвер.
4. Алгоритм управления током: i-Vref*1,9/2,5, Vref по умолчанию составляет около 1 В, поэтому ток по умолчанию составляет 0,76 А, максимальный ток составляет 2 А! Пожалуйста, обратите особое внимание на направление и не подключайте его наоборот!
