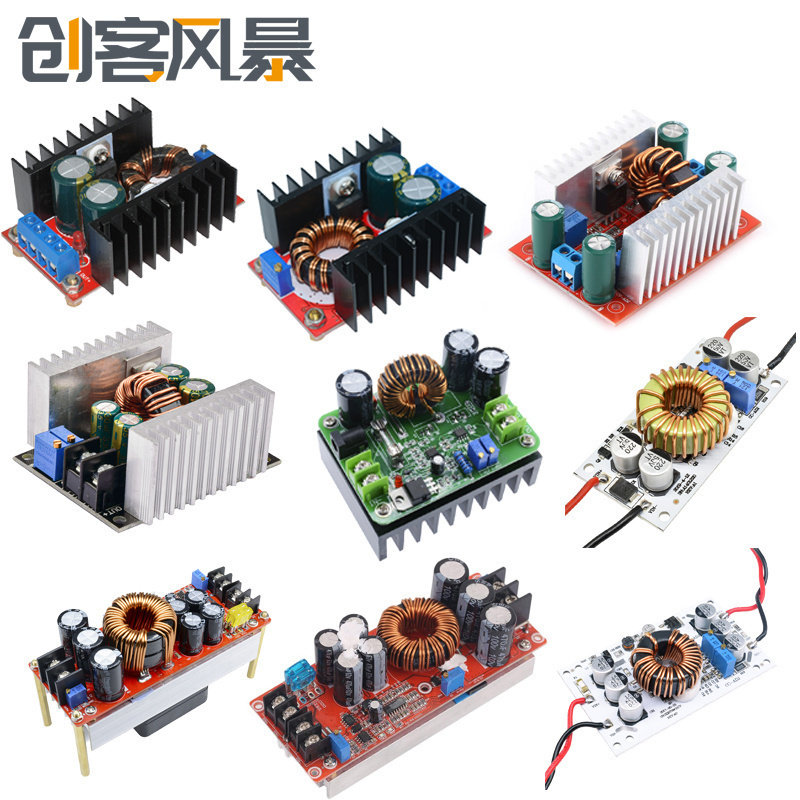

Модуль, 120W, 150W, 250W, 300W, 400W, 600W, 1200W, 1500W
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | DC-DC 120W модуль усиления, DC-DC 150W модуль усиления, DC-DC 250W постоянный постоянный давление модуль давления алюминиевый модуль 10A., DC-DC 600W модуль алюминиевый модуль подложка, DC-DC 600W (отскок) модуль усиления, Модуль, 300W, 20A, Блок питания, модуль, 400W, 15A, Модуль, 1200W, 20A, Модуль, 1500W, 30A |
Справочный параметр:
Входное напряжение: 10-32V Выходное напряжение: фиксированный выход (любой выбор между 35-60 В) Выходной ток: 5A (макс).
Выходная мощность: естественное охлаждение 80 Вт (максимум), укрепление тепловой диссипации 120 Вт (макс). Эффективность преобразования: 90%типичное значение
Выходные линии: 2%выходное напряжение (макс).
Температура работы: промышленная степень (от -40 ° C до +85 ° C) (температура окружающей среды превышает 40 градусов, уменьшите использование мощности или усилите рассеивание тепла)
Температура полной нагрузки: 5 ℃
Ток воздушной нагрузки: типичная скорость регулировки нагрузки на 25 мА:±0,5%Уровень регулировки напряжения:±0,5%Скорость динамического отклика: 5%200US
Справочный параметр:
Модуль природа: не -изоляционный модуль усиления
Метод ввода: в+входной положительный уровень, метод отрицательного вывода in-input: out+Выходный положительный уровень, метод отрицательного выхода отрицательного электрода: бесплатная сварка, клеммы, клеммы
Входное напряжение: 12-32V
Выходное напряжение: (1) Непрерывное регулируемое (12-35 В)
(2) Фиксированный выход (любой выбор между 12-35 В)
Выходной ток: 6a (макс)
Входной ток: 10 (макс) (пожалуйста, усилите рассеяние тепла на 10a)
Выходная мощность: естественное охлаждение 100 Вт (максимум), добавляя вентиляторы 150 Вт (максимум), чтобы легко управлять ноутбуками на 65 Вт 90 Вт, в том числе двойные, в том числе двойной коррек
Используйте аккумулятор 12 В с обычной температурой модуля ноутбука 19 В 3,42a. Эффективность преобразования 45 градусов: 94%(выход 16 В 19 В 2,5А) (только для справки) Рабочая температура: промышленная оценка (от -40 до+85 ℃) ( Температура окружающей среды превышает 40 градусов, уменьшите использование мощности или добавьте вентилятор)
Температура полной нагрузки: 45 ℃
Воздушный ток: типичный 25 мА
Короткая защита цирки: нет (пожалуйста, введите и добавьте защитник из перегрузки) Введите защиту против соединения: нет, введите сериал в диод входного тандема
Справочный параметр:
Природа модуля: неизолированное модуль Boost (Boost) Входное напряжение: DC8.5V-48V
Входной ток: 10A (максимум) более 8А, укрепите рассеяние тепла
Статический рабочий ток: когда 10 мА (12 В литра 20 В, чем выше выходное напряжение, тем более статический и слишком большой ток увеличится)
Выходное напряжение: 10-50 В. Непрерывная регулировка
Выходной ток: 10a max превышает 6a, укрепите рассеивание тепла (связано с различиями в входном и выходном давлении, тем больше разность давления, тем меньше выходной ток)
Объем постоянного тока: 0,2-8а
Выходная мощность: = входное напряжение*10A, например: вход 12 В*5A = 60 Вт, введите 24 В*5A = 120 Вт,
Введите 36 В*5A = 180 Вт, введите 48V*5A = 240 Вт,
Если вам нужно быть более мощным, вы можете использовать два модуля параллельно.
Рабочая температура: -40 ~+85 градусов (когда температура окружающей среды слишком высока, пожалуйста, укрепите рассеяние тепла) Рабочая частота: 150 кГц
Эффективность преобразования: 96%(эффективность связана с входом, выходным напряжением, током и разностью напряжения).
Введите защиту против соединения: да, (если вам нужно быть больше в обратном токе, введите диод в входной строке)
Метод установки: 4 3 -миллиметровый метод проводки винта: вывод проводки

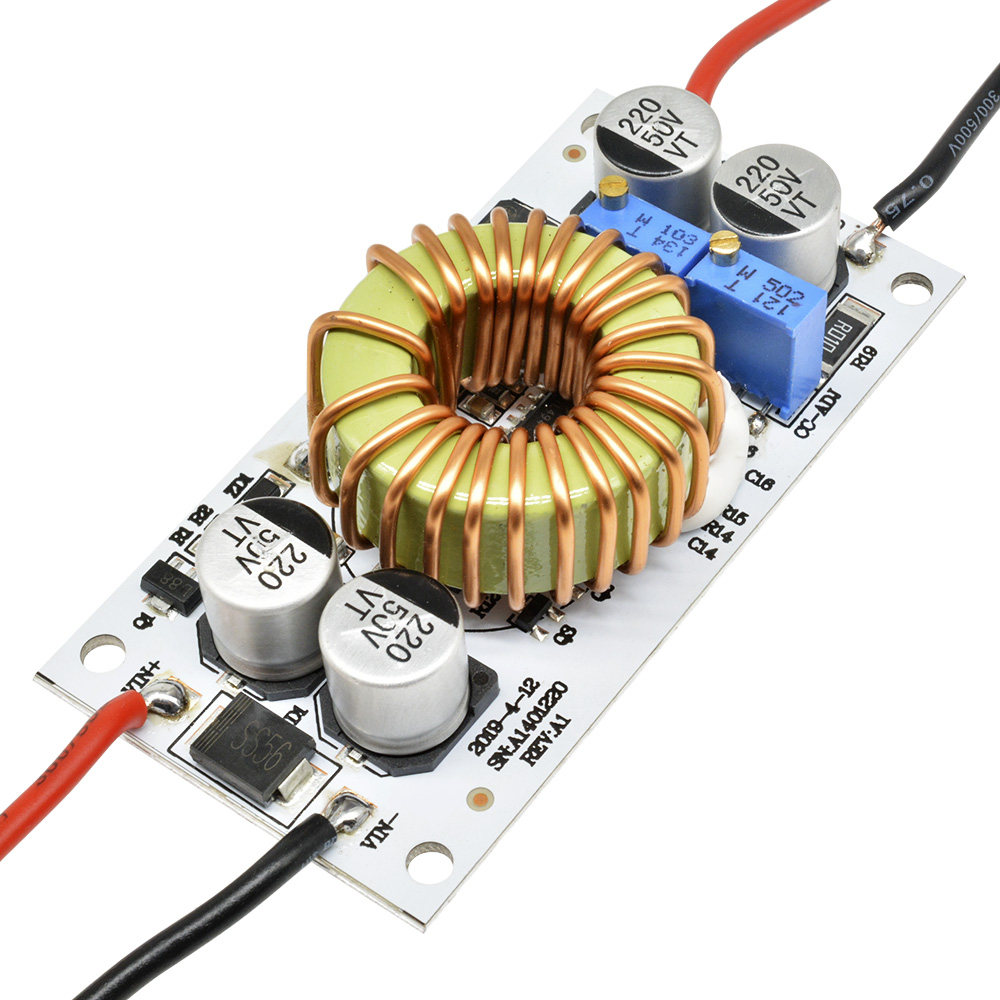

Справочный параметр:
Природа модуля: неизоляционное модуль (B0OST) Входное напряжение: DC10V-60V
Входной ток: 10 (макс)
Статический рабочий ток: 10 мА (12 В литра 20 В, чем выше выходное напряжение, тем более статичный и слишком ток будет доступен
Повысился)
Выходное напряжение: 12-60 В. Непрерывная регулировка (вывод по умолчанию 19 В.
Выходной ток: 10a max превышает 6a, укрепите рассеяние тепла (существует разница с входной, разницей в выходных давлениях
Гуань, чем больше разность давления, тем меньше выходной ток)
Поточный диапазон: 0,2-10а
Выходная мощность: = входное напряжение*10a
Такие как: введите 12 В*10A = 120 Вт, введите 24 В*10A = 240 Вт
Введите 36V*10A = 1360 Вт, введите 60 В*10A = 600 Вт
Рабочая температура: -40 ~+85 градусов (пожалуйста, укрепите рассеивание тепла, когда температура окружающей среды слишком высока)
Рабочая частота: 150 кГц
Эффективность конверсии: 92%-96%(Эффективность связана с входным, выходным напряжением, током, разностью напряжения). Защита революции входной революции: нет (обратите внимание на положительное и отрицательное)
Метод установки: 4 3 мм отверстия для винтов
Метод проводки: вывод проводки

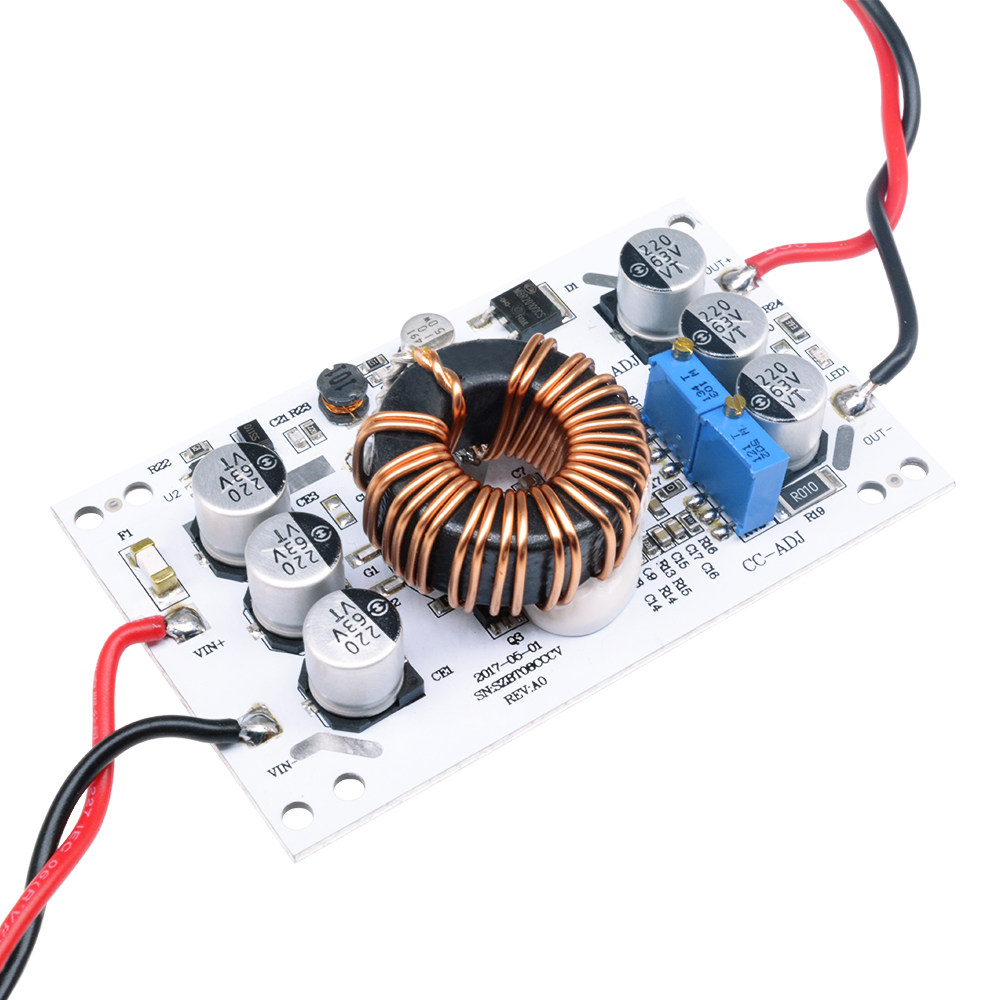

Справочный параметр:
Природа модуля: неизолированное модуль Boost (Boost) Входное напряжение: DC8.5V-50V
Входной ток: 15A (максимум) более 8А, укрепите рассеяние тепла
Статический рабочий ток: когда 10 мА (12 В литра 20 В, чем выше выходное напряжение, тем более статический и слишком большой ток увеличится)
Выходное напряжение: 10-60V непрерывно регулируется (вывод по умолчанию 19 В, если требуется другое напряжение
Пожалуйста, объясните владельцу магазина.Излечивать
12-80V Фиксированный выход
Выходной ток: 12A MAX превышает 7A, укрепите рассеивание тепла (существует разница с входной, разницей в выходных давлениях
Получение, чем больше разница давления, тем меньше выходной ток)
Область постоянного тока: 0,2-12а
Выходная мощность: = входное напряжение*10a
Такие как: введите 12V*5A = 60 Вт, введите 24V*5A = 120 Вт,
Введите 36 В*5A = 180 Вт, введите 48V*5A = 240 Вт,
Рабочая температура: -40 ~+85 градусов (когда температура окружающей среды слишком высока, пожалуйста, укрепите рассеяние тепла) Рабочая частота: 150 кГц
Эффективность конверсии: материальные материалы 96%(эффективное и входное, выходное напряжение, ток и разница в напряжении).
ошибка.Излечивать
Введите защиту против соединения: нет, (если вам нужно быть больше в обратном токе, введите строку два
Очень сильно)
Метод установки: 4 2,5 мм метод проводки винтового отверстия: Вывод проводки
Описание продукта
Продукт твердый.Индуктивное магнитное кольцо использует 27 -мм кремниевое алюминиевое магнитное кольцо, индуктор с двойным проводной обмоткой 1 мм, электролитический конденсатор с высоким качественным фильтром, вход 1 1000 U F63V, выводит два электролитических конденсаторов UF100V, качество производства выходного электроэнергии 470 В. лучше.
Параметры продукта
Модель модуля: 600 Вт регулируемый не -изоляционный источник питания питания
Защита от электроэнергии: защита короткого замыкания (предохранитель)
Входное напряжение: DC12V-60V
Выходное напряжение: DC12-80V Непрерывная регулировка
Входной ток: максимум 15А
Выходной ток: максимум 10А (ограниченное регулирование)
Эффективность конверсии: до 95%
Размер модуля: 85*62*70 мм "длиной*ширина*высота)
1. Модуль имеет постоянное напряжение и функцию постоянного тока, но из -за не -изоляции модуля напряжения напряжения он связан с входным выходным напряжением и нагрузкой из -за его входного выходного напряжения.
2. Диапазон конституции: для зарядки батареи мы рекомендуем, чтобы входное напряжение модуля меньше, чем напряжение перехвата разряда батареи, а выход равен напряжению перехвата зарядки аккумулятора, в противном случае диапазон постоянного тока не гарантируется.Сопротивление сопротивления тестированию постоянного тока будет относительно узким. Не то, насколько велик, чтобы приспосабливаться, а не то, насколько велик, чтобы приспосабливаться.
3. Зарядка аккумулятора: отрегулируйте выходное напряжение к напряжению резака зарядки аккумулятора, а затем настройте потенциометр тока в минимальное положение, подключите к батарее, поместите ток -счетчик и отрегулируйте к требуемому току.Следует отметить, что процесс зарядки уменьшается с увеличением напряжения батареи.
4. Во время использования следуйте модулю для питания модуля, а затем подключите нагрузку.
5. Входное напряжение должно быть обеспечено стабильным, особенно некоторое низкое напряжение (12 В) источник питания, соединяющий напряжение нагрузки, будет падать ниже 10 В.
6, входное напряжение как можно больше, чтобы избежать верхнего предела и нижнего предельного напряжения, что может избежать модуля повреждения, вызванного колебаниями напряжения.
7. Не подключайтесь к страхованию страховки.
Daibang r
8. Строго запрещено регулировать ток с короткой нагрузкой.
9. Два или более модулей не могут быть использованы при параллельном входе и выводе одновременно, в противном случае функция текущего предела потерпит неудачу.
10. Он не подходит для разности напряжений между входом и выходом, в противном случае функция постоянного тока не гарантируется, например, некоторые друзья используют батарею 12 В для увеличения до 14 В для зарядки батареи 12 В. конференция.
11. Нормальное напряжение модуля является нормальным, и некоторые ноутбуки не могут быть заряжены и используются.

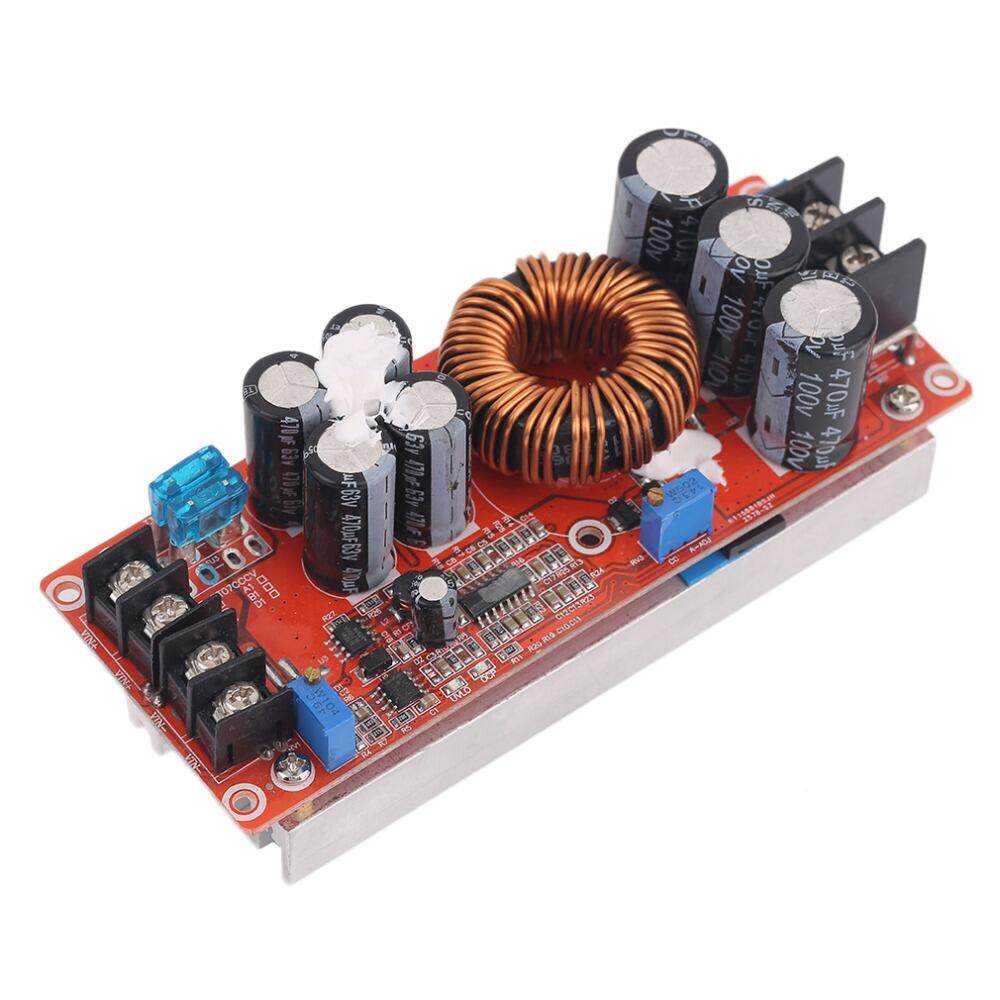

Введение параметра:
Выходное напряжение: 12-80 В. Непрерывная регулировка
Выходной ток: 20a max превышает 15a, увеличьте рассеивание тепла (вход, выходное давление, тем больше давление, тем меньше выходной ток)
Частотный диапазон: 0,5-20А
Выходная мощность: входное напряжение * 20a, например: enter 12v * 20a = 240 Вт, вход 24 В * 20a = 480 Вт
Введите 36V * 20A = 720W, введите 48V * 20A = 960 Вт, введите 60 В * 20A = 1200 Вт
Если вам нужно больше мощности, вы можете использовать два модуля параллельно, такие как вывод до 30А, два модуля можно использовать при параллельном использовании
Ток каждого модуля можно отрегулировать на 15a
Рабочая температура: -40?+ 85 градусов (температура окружающей среды слишком высока, пожалуйста, укрепите рассеяние тепла)
Рабочая частота: 150 кГц
Эффективность конверсии: до 95 % (эффективность и входное выходное напряжение, ток, связанный с давлением)
Защита от перегрузки: да (существует уменьшенная регулировка трафика, регулируемый предел выходного тока, ток превышает предел тока, выходной ток автоматически уменьшается до минимального 5A, который изменяется в соответствии с характером тока нагрузки)
Короткая защита цирки: есть (входной 20A предохранитель) с двойной короткой защитой, она безопаснее в использовании
Введите защиту обратной полярности: нет, (при необходимости введите строку в диод)
Выходная столовая заполнение: да, нет необходимости заряжать и блокировать диод
Установка: четыре винта 3 мм
Соединение: сварка бесконечная вывод

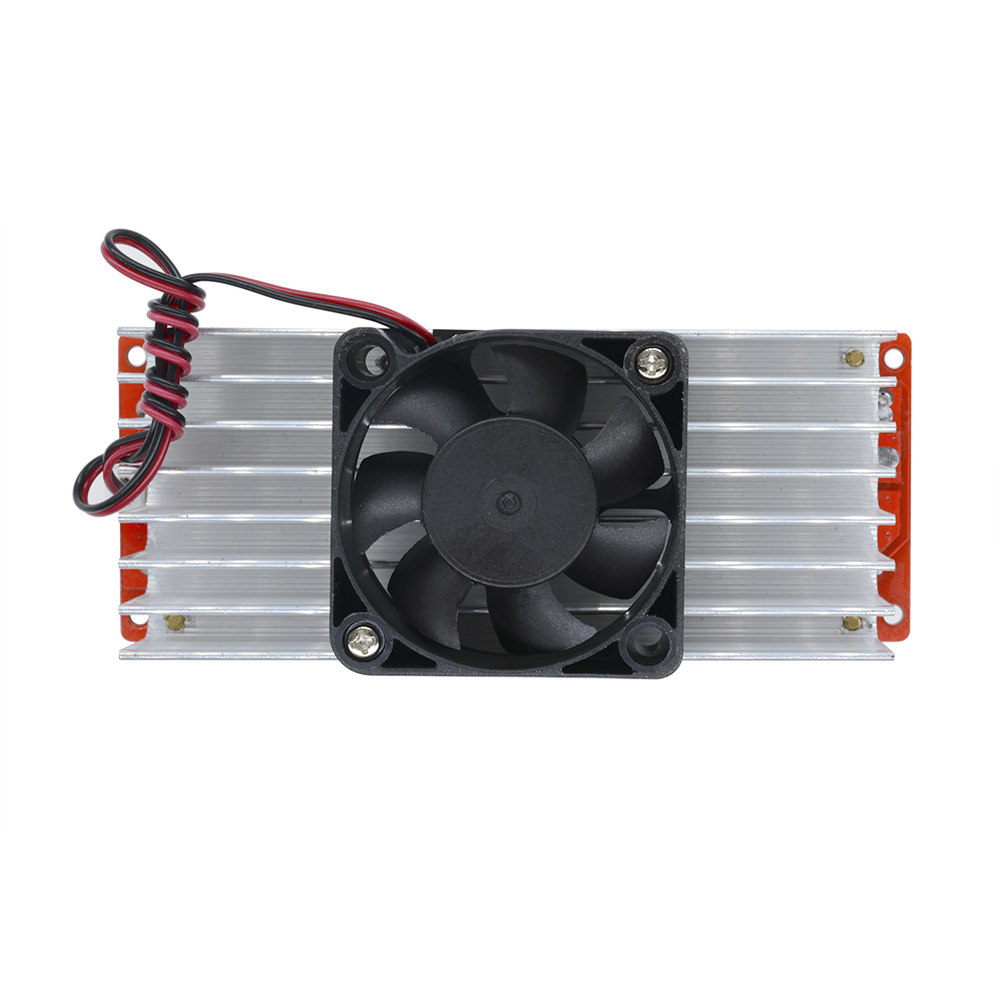

иллюстрировать:
Название модуля: модуль постоянного тока бустера 1500 Вт
Характеристики модуля: не -изоляционный модуль Boost (Boost)
Рабочая температура: -40?+ 85 градусов
Рабочая частота: 150 кГц
Эффективность конверсии: 92 % -97 % (эффективность влияет на входное напряжение, выходное напряжение, ток и разность напряжения)
Установка: 4 3 -миллиметровые колонны
Метод соединения: проводная терминал (используйте большие текущие и чистые медные провода)
Размер модуля: 130 мм x 52 мм x 84 мм (длинный x широкий x высота)
Характеристики продукта:
Входное напряжение: 10-60 В
Входной ток: 30А (вход 10-30 В)
25a (31-60 В вход)
Статический рабочий ток: 15 мА
Выходное напряжение: 12-90V непрерывно регулируется (выход по умолчанию 19 В)
Выходной ток: максимум 20A, более 15А, укрепите охлаждение (эффект на вход и выход, дифференциальное напряжение, тем больше разность давления между входным напряжением и выходным напряжением, тем меньше ток)
Диапазон постоянного тока: 0,8-20А (+/- 0,3а)
Выходная мощность: = входное напряжение×30A

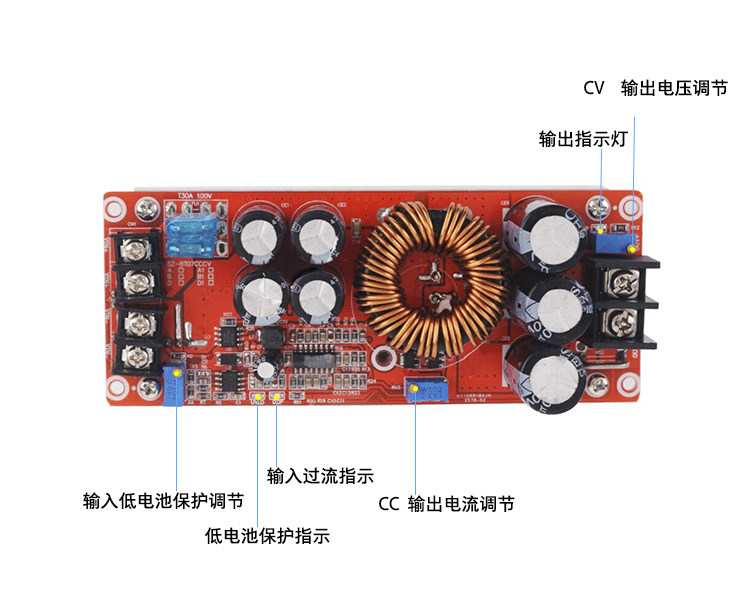

особенность:
1. Защита тока: выше диапазона входных ошибок выше 35А, а выходное напряжение автоматически уменьшает выходное напряжение.
2. Короткая защита цирки: существует (введите 30A предохранитель) с двойной короткой защитой, которая безопаснее в использовании.
3. Входная защита обратной полярности: есть (150A MOS -трубка, избегая этого).
Обратите внимание на следующие моменты при использовании источника питания Boost:
Выходная полярность не может быть изменена или короткая.
2. При использовании аккумулятора в качестве источника ввода защита аккумулятора должна быть уменьшена, в противном случае он повредит аккумулятор и источник питания
Входное напряжение питания должно быть выше 10 В.
4. Когда входной источник питания использует источник питания, входное напряжение и выходное напряжение входного источника питания должны сначала удалять.Затем возьмите нагрузку.(Вы должны убедиться, что блок питания переключения работает).
5. Когда напряжение установлено с режимом постоянного тока, постоянное напряжение должно быть выше, чем входное напряжение.Не используйте короткий выходной ток.
6. Если диапазон колебаний входного напряжения ниже, чем установленное выходное напряжение, выходное напряжение постоянно, чтобы убедиться, что входное напряжение ниже, чем выходное напряжение.
