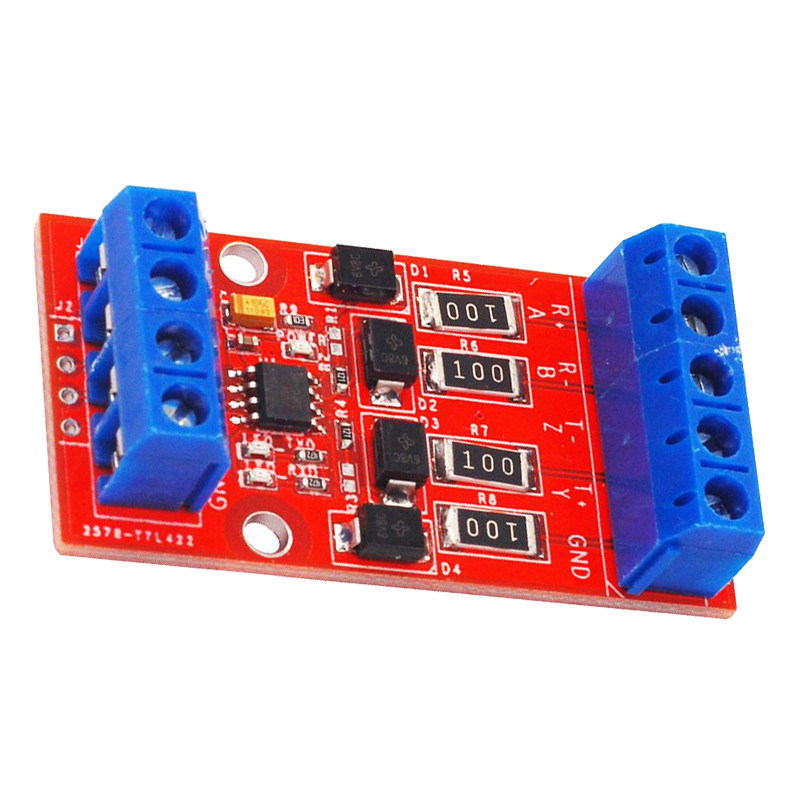

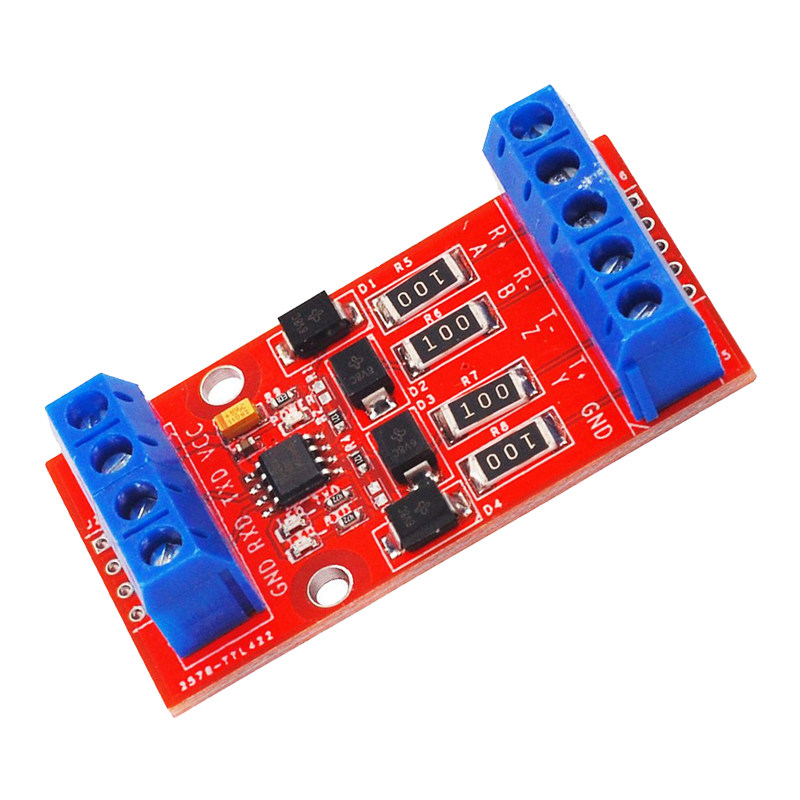

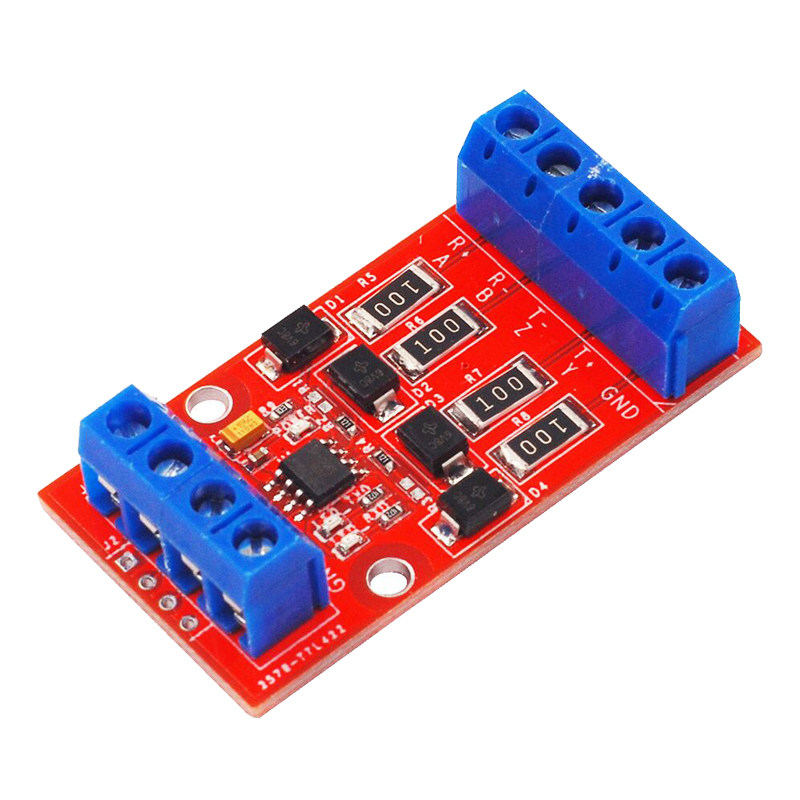

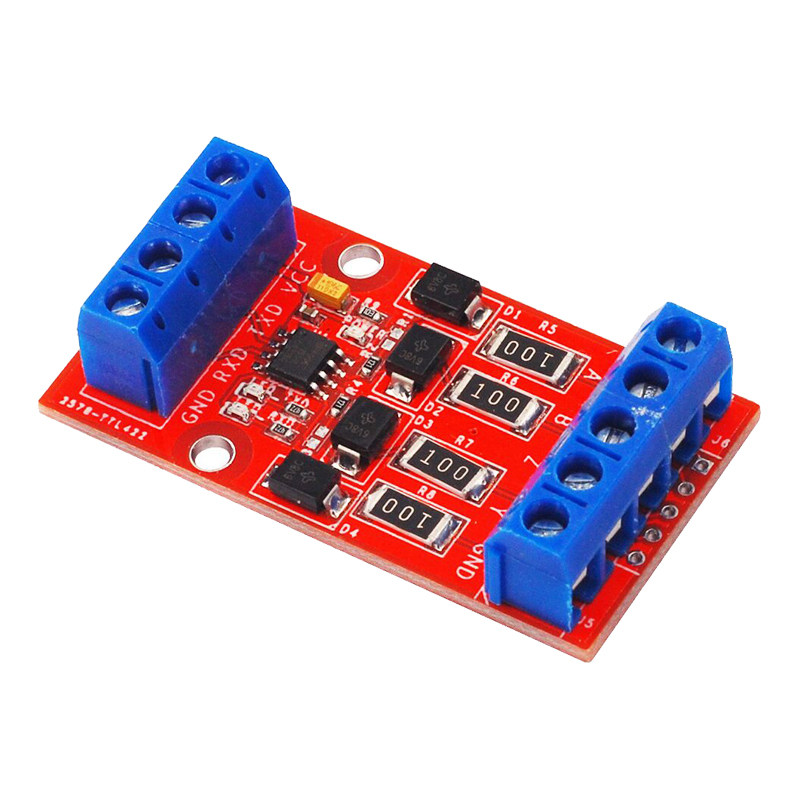

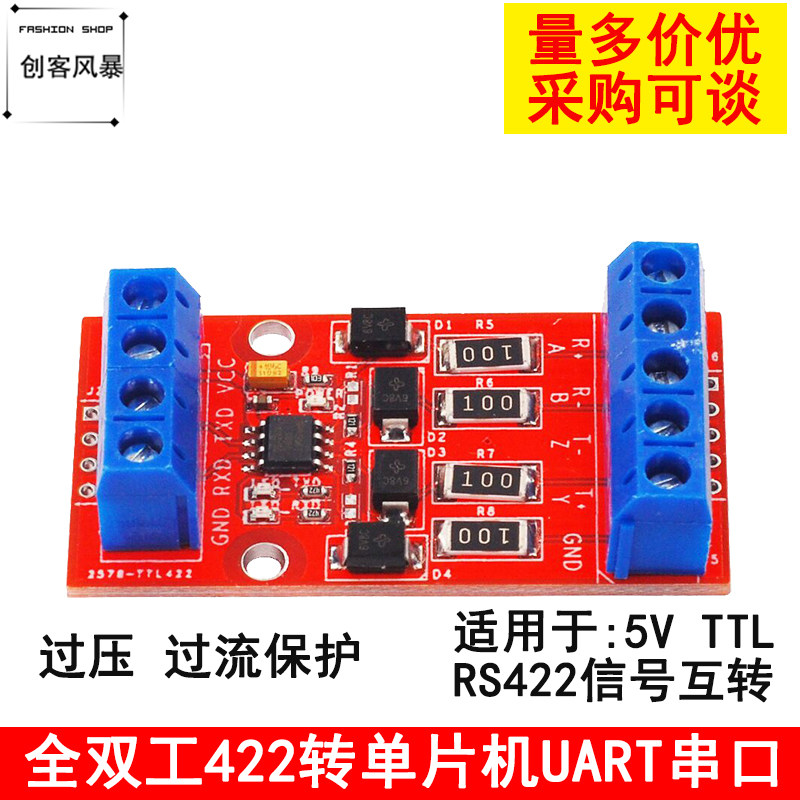

RS422 взаимное преобразование TTL TTL Двухчастотный сигнальный модуль 5V Полный двойной 422 в одно микросхема UART Conversion Преобразование порта
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Описание продукта:
1. Используйте высококачественные материалы, качество гарантируется
2. Этот модуль подходит для обмена сигнала 5V TTL и RS422
3. с защитой от перенапряжения и перегрузки, защита сигналов уровня RS422 в режиме реального времени
4. За исключением булавок, этот модуль использует компоненты патча для обеспечения лучшей передачи сигнала.
5. Конструкция терминала двухтоги может быть лучше для проводки
Определение интерфейса модуля:
Модуль 4p терминала сторона:
VCC: +5V
TXD: TTL (UART) передача этого модуля подключена к RXD -контакту микроконтроллера
RXD: прием TTL (UART) этого модуля и пропускание TXD микроконтроллера
GND: заземляющий провод этого модуля (этот провод заземления должен быть подключен к заземлению системы микроконтроллера)
Модуль 5p терминала сторона:
R+/a: штифт этого модуля должен быть подключен к контакту t+y других 422 модулей
R-/B: B-контакт этого модуля должен быть подключен к контакту T-/Z других 422 модулей
T-/Z: PIN Z этого модуля должен быть подключен к контакту R-/B других 422 модулей
T+/y: y -штифт этого модуля должен быть подключен к контакту R+/A других 422 модулей
GND: Линия заземления этого модуля может использоваться в качестве возвращаемого пути сигнала общего режима сигнала, когда разрешают некоторые условия.
