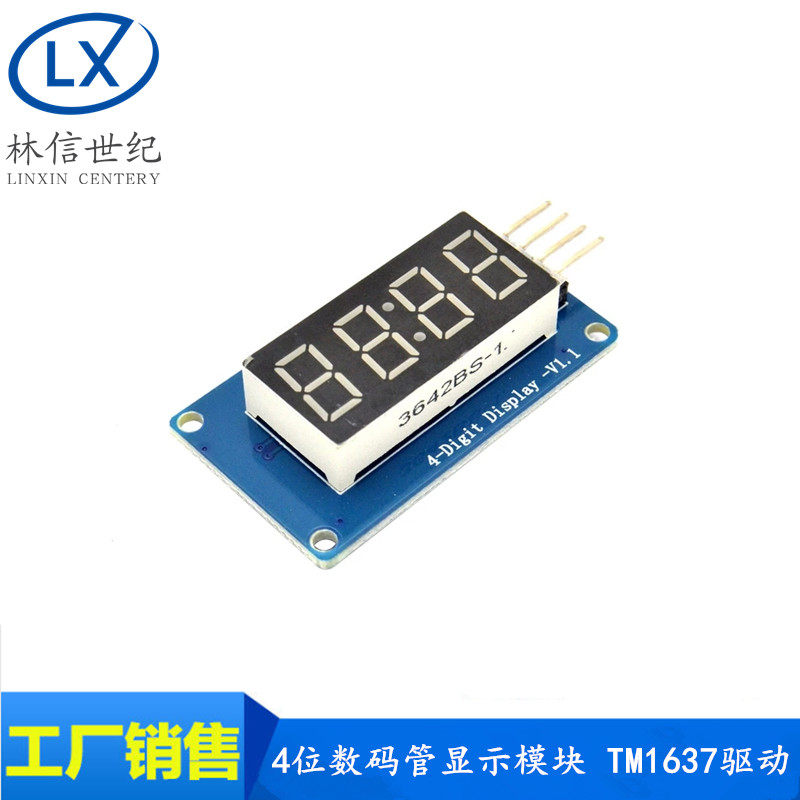

4 -Дигитный цифровой модуль модуля светодиодного модуля можно настроить с помощью аксессуаров с часами, драйвер строительного блока TM1637

Цена: 43руб.    (¥2)
Артикул: 674758923065

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:深圳市林鑫世纪电子
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥0.6514руб.
¥2.145руб.
¥1503 170руб.
¥16.5349руб.
  • Информация о товаре
  • Фотографии
Цвет: Драйвер ТМ1637

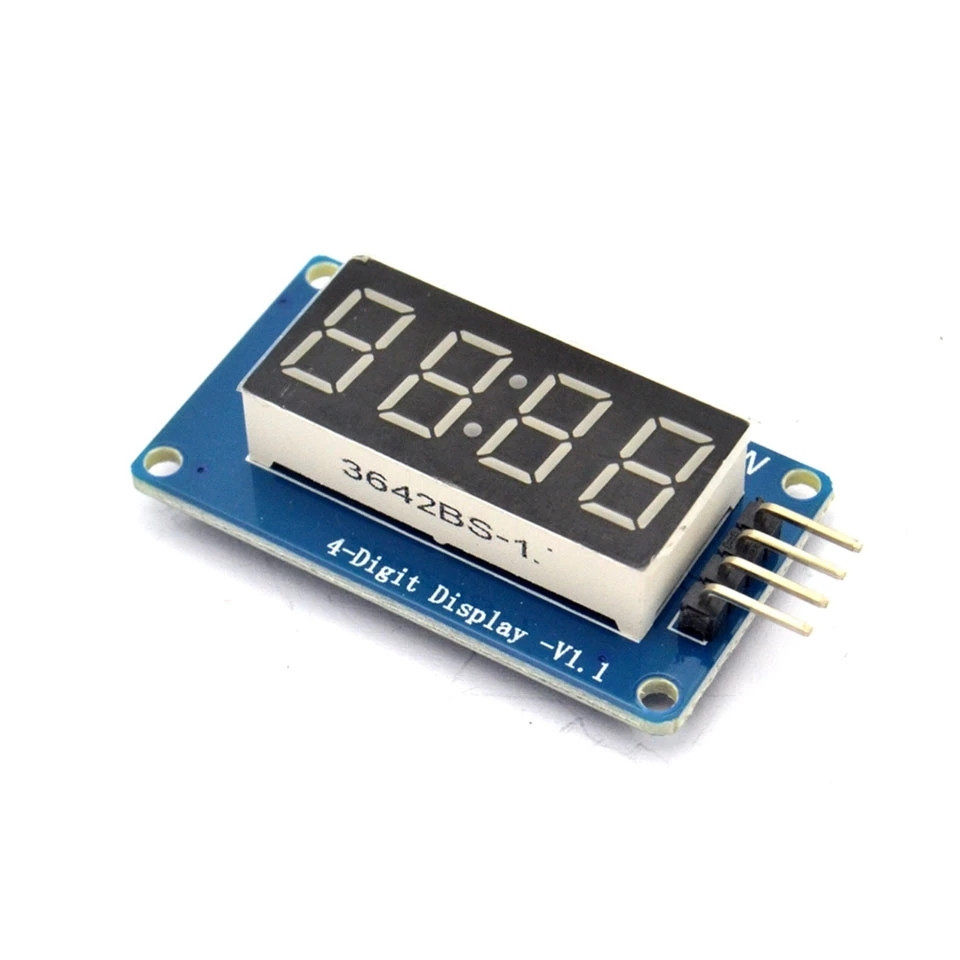

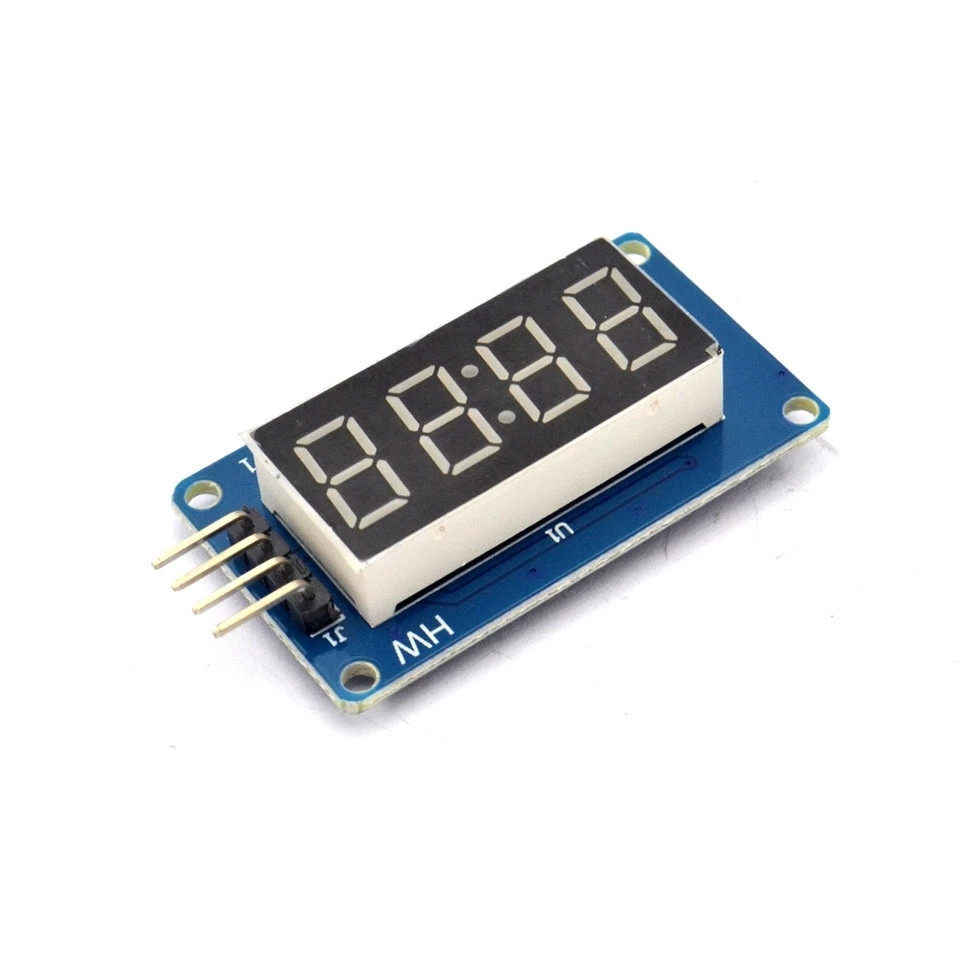

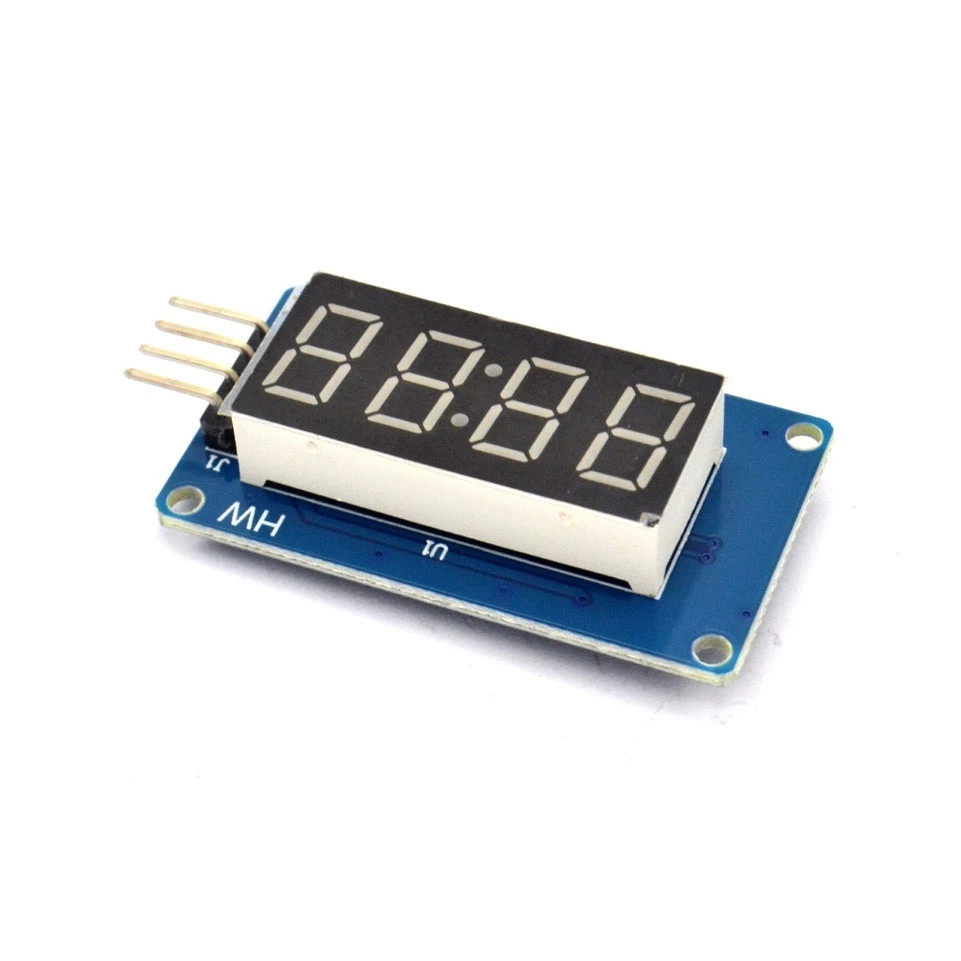

4 цифровой модуль дисплея Digital Tube Arduino Светодиодная яркость может быть отрегулирована с помощью строительных блоков с часами

Этот модуль представляет собой модуль отображения с 12 -футовыми часами с часами с часами. Приводной чип -TM1637, и только 2 сигнальных кабели могут управлять однонаправленной цифровой трубкой.

Характеристики модуля следующие:

   Устройство отображения представляет собой 4 -бит из цифровой трубки Gongyang Red -word

   Цифровая трубка 8 серого серого может быть отрегулирована

   Уровень интерфейса управления может быть 5 В или 3,3 В

   4 М2 отверстия для положения винта для легкой установки







проект

Минимум

Типичный

Максимум

единица

Напряжение

3.3

5

5.5

VDC

Ток (@5 В)

—

30

80

mA

размер

42X24X12

mm

масса

8

g

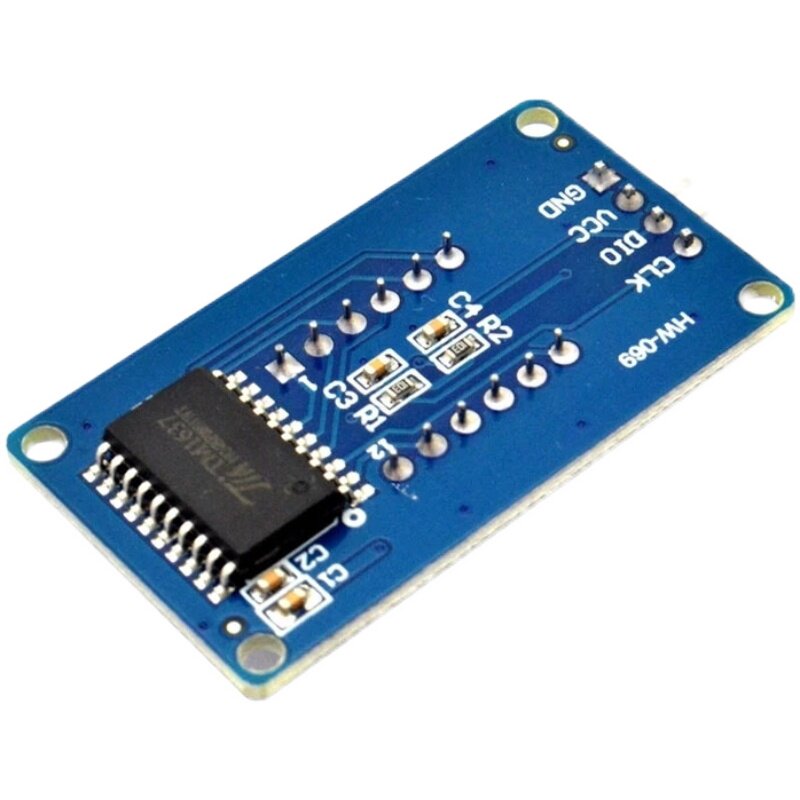

Управление интерфейсом: В общей сложности 4 контакта (GND, VCC, DIO, CLK), GND - это земля, VCC является источником питания, DIO - это вход данных и вывод, CLK - это тактовой сигнал;

Цифровая трубка: 4 -битный анод с оценкой 0,36 -дюймовых цифровых трубок, красные слова выделены;

Позиционирование отверстия: 4 М2 -позиционирующие отверстия винта, а апертура составляет 2,2 мм, так что модуль прост в установке и расположении, и достигается комбинация модулей;



Программная библиотека Рутинная обзор:

1. ClockDisplay: используйте таймер 1 MCU на материнской плате, чтобы сделать таймер и позволить 4 -дигитной цифровой трубе.

2. Номер Протоко: 0 ~ 9, A, B, C, D, E, F и другие 16 символов текут справа налево.

3. Spectwatch: используйте таймер 1 MCU на материнской плате, чтобы использовать время для реализации функции кнопки.

экспериментальное оборудование:

1 Arduino совместим с материнской платой Catduino (если вы не знакомы с оборудованием с открытым исходным кодом, вы можете понять его как одно -кладовую машину Atmega328p, чтобы открыть  Отправить доску) и мини -линию USB;

1 4 -Дигитный модуль дисплея цифровой трубки;

4 дедушка на линию DuPont для контрольного интерфейса модуля и Совета по развитию Catduino;

Экспериментальный шаг:

1. Используйте 4 публичных линии Dupont4 модуль Digital Digital Tube DisplayСвязаться с Catduino, как показано в следующей таблице и рисунке





Catduino

Связь

4 модуль Digital Digital Tube Display

GND

черная линия

GND

5V

Красная линия

VCC

D2

Желтая линия

DIO

D3

белая линия

CLK







1. Загрузите пакет программ DigitalTubeforArduino1.0+ для этого модуля с сетевого диска Baidu по адресу http://pan.baidu.com/s/1jGfy2qy. Если в каталоге библиотек библиотеки TimerOne_v9 нет, вам также необходимо скачать библиотеку с сетевого диска, а затем разархивировать ее непосредственно в каталог ..arduino-1.0libraries.

2. Используйте Mini USB для подключения Catduino. Если материнская плата используется в первый раз, USB -трансфер может найти драйверы USB у водителей в каталоге IDE Arduino.

3. Еще раз откройте Arduino IDE, нажмите кнопку «Открыть» на панели инструментов, чтобы открыть подпрограмму NumberFlow в DigitalTube, как показано на рисунке ниже.



Выберите последовательный порт, имя платы и нажмите кнопку сжигания, чтобы сжечь.Эта процедура может переместить 16 символов, такие как 0 ~ 9, A, B, C, D, E, F и т. Д. Справа налево, как показано на рисунке ниже.



Функция, которая регулирует серого цвета цифровой трубки, представляет собой функцию set () в классе TM1637. Входной параметр составляет 0 ~ 7. Чем больше число, тем выше яркости.



1 4 -Дигитный модуль дисплея цифровой трубки(Антистатическая упаковка)Сущность
