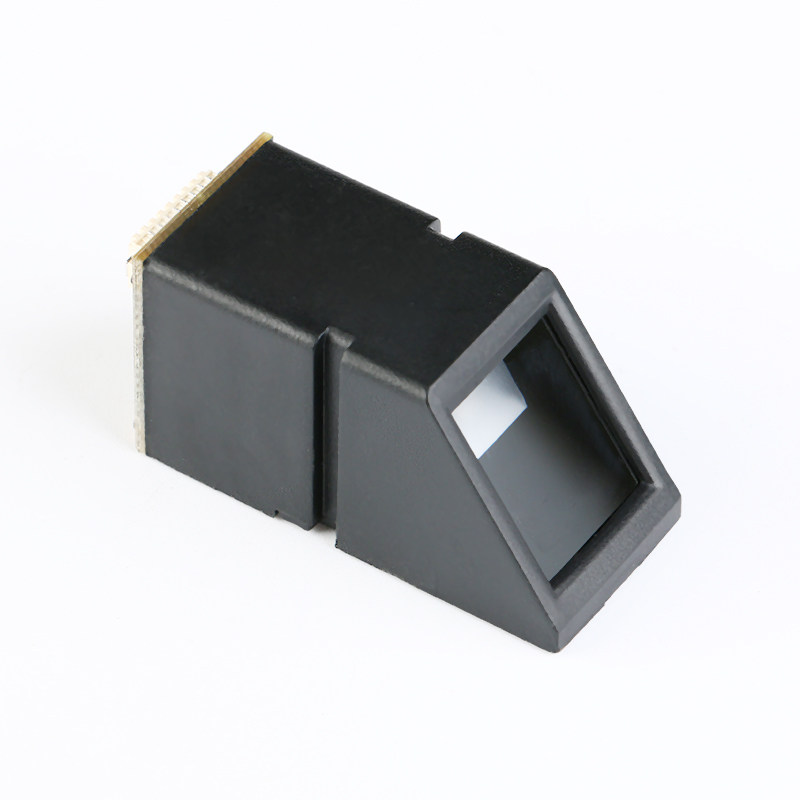

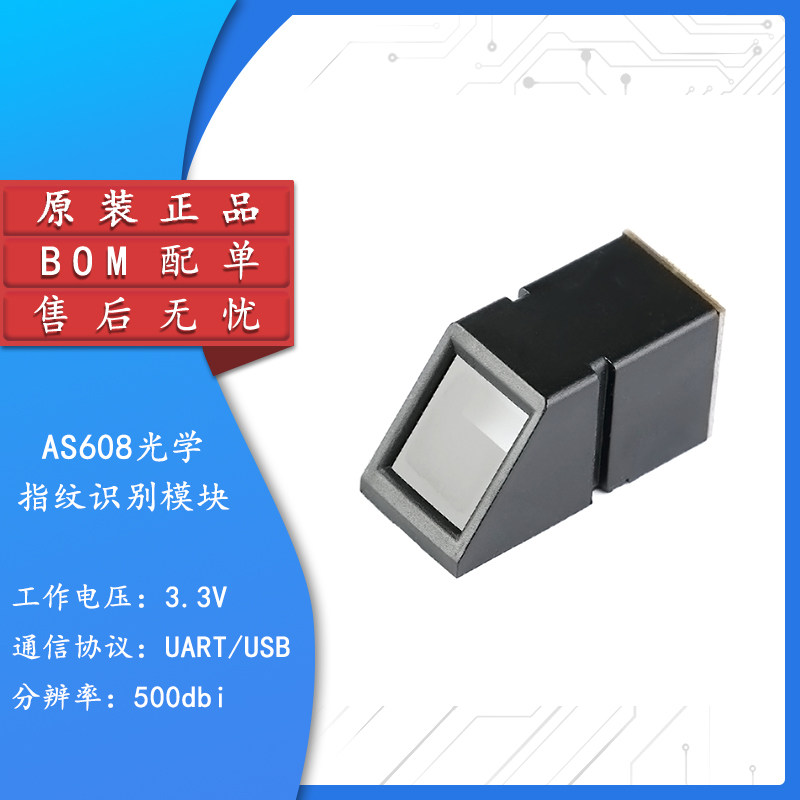

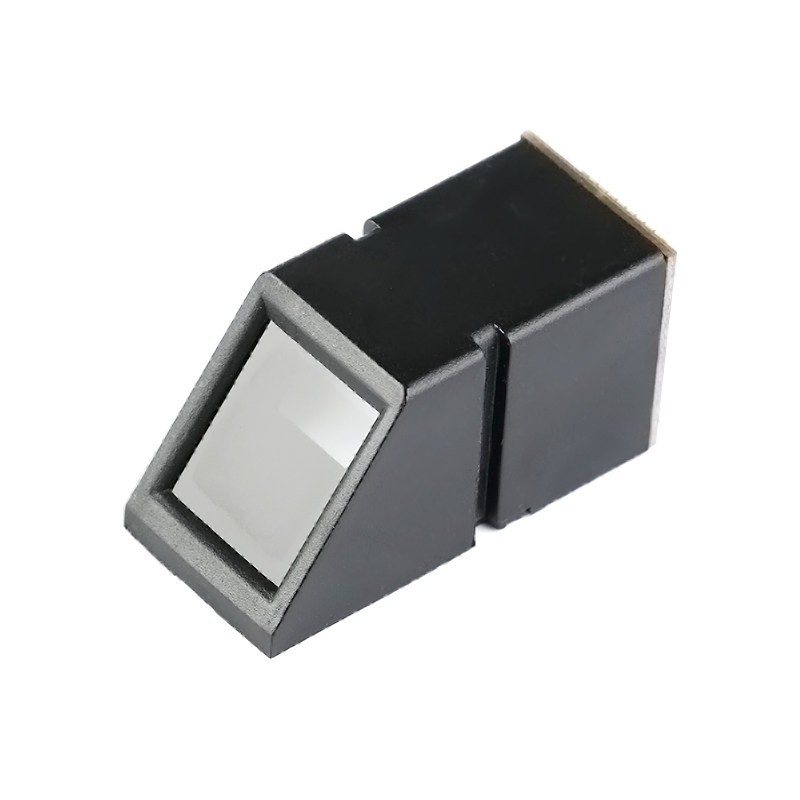

[Core Electronics] AS608 Оптические отпечатки пальцев
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Ссылка: http://pan.baidu.com/s/1mCDdiU5nwtooxmHiPfYTFA Пароль: kj8o
Ссылка данных о продукте:
http://pan.baidu.com/s/1wLXDhIfXjd3waxqS_taMJA Код извлечения: 54p8
|
Добрые советы:Сфотографируйтесь и получите концевой кабель длиной 10 см в подарок!

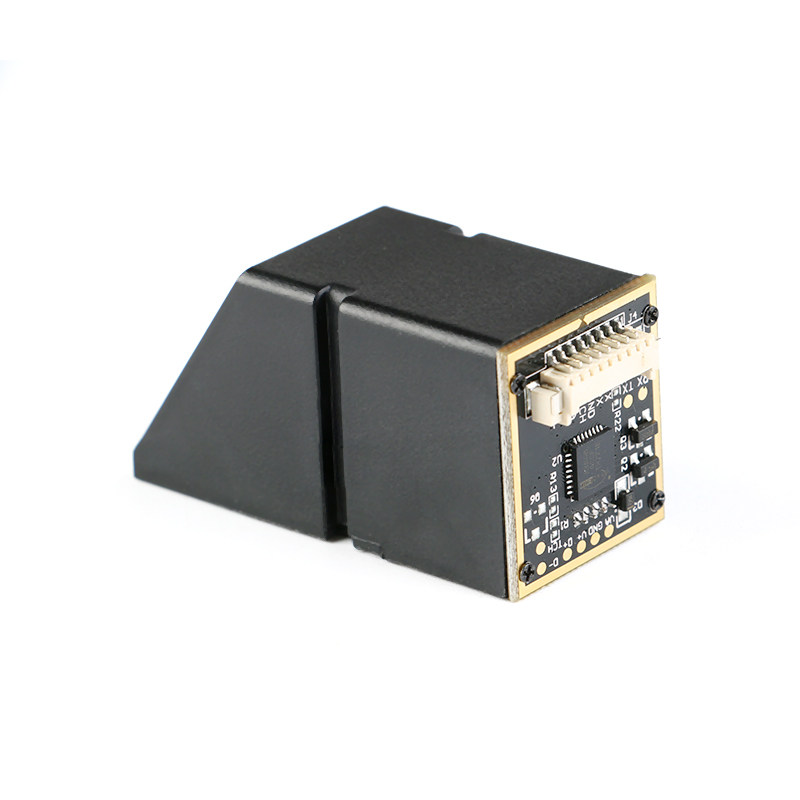

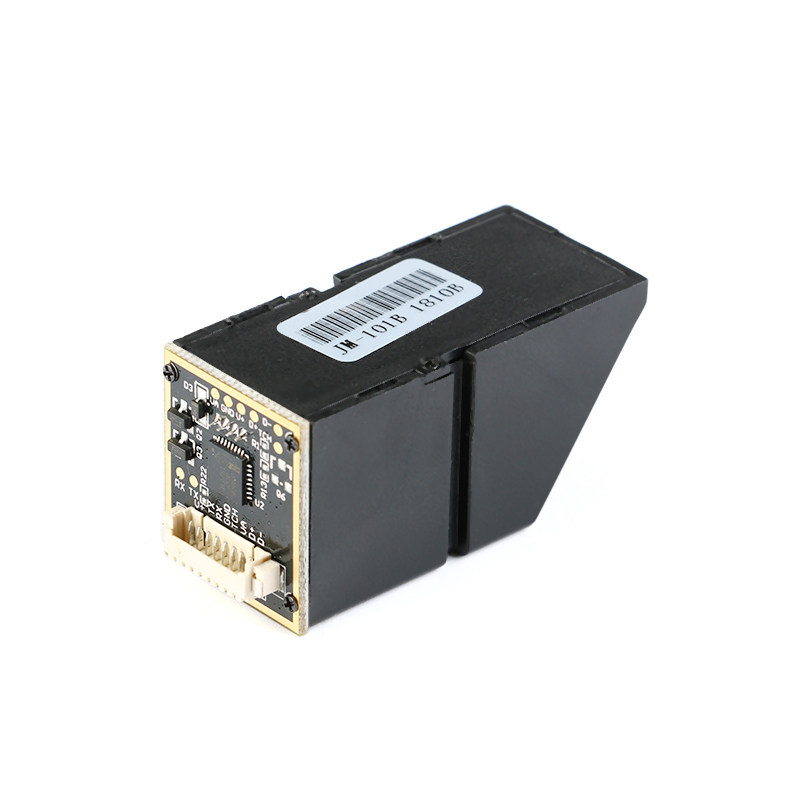

Описание проводки:
Контакт 1 (красный провод): основной источник питания модуля, подключенный к источнику питания 3,3 В (не подключайте к источнику питания выше 3,3 В, иначе модуль сгорит!);
Контакт 2 (желтая линия): последовательный порт модуля TX (передающая сторона), подключенный к RX (приемная сторона) последовательного порта MCU или TTL;
Контакт 3 (белая линия): последовательный порт модуля RX (приемная сторона), подключенный к последовательному порту TX MCU или TTL (передающая сторона);
Контакт 4 (черный провод): заземление питания модуля, подключенное к заземлению питания 3,3 В (отрицательный полюс);
Контакт 5 (синяя линия): выход сигнала сенсорного датчика модуля (высокий уровень означает, что прикосновение обнаружено), необходимо подключить к VTI к 3,3 В.
Контакт 6 (зеленый провод): питание цепи сенсорного датчика модуля (3,3 В), которое можно подключить параллельно контакту 1 (красный провод).
Контакты 7 и 8 представляют собой сигнальные линии USB, и их можно оставить свободными при использовании модуля управления последовательным портом.
