STM32F103RBT6 Совет по разработке ядра.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Напоминание: Большинство модулей в этом магазине предоставляют только описания или связанные информационные ссылки. Нет технической поддержки консалтинга. Пожалуйста, соблюдайте осторожность!ПересечениеПересечение
Внедрение продукции:

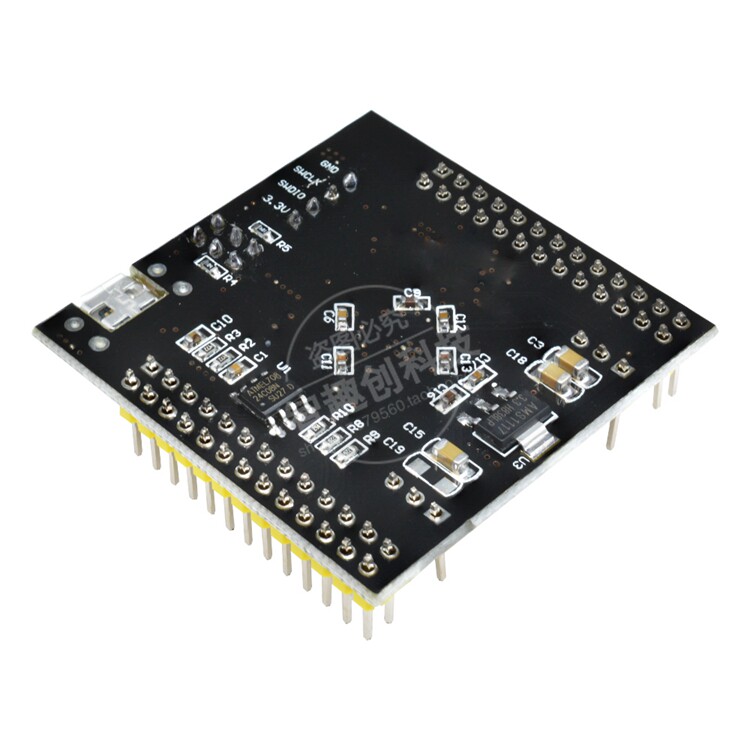

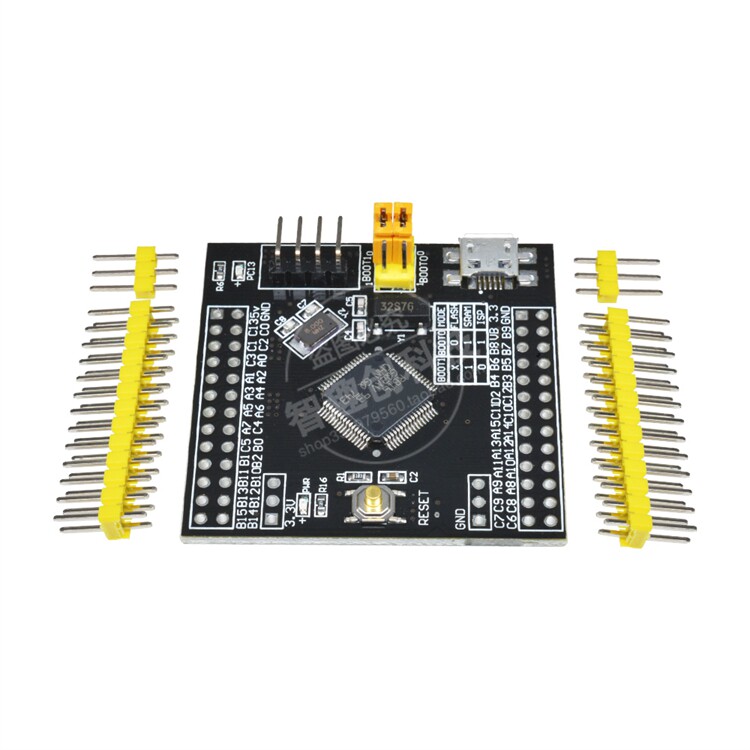

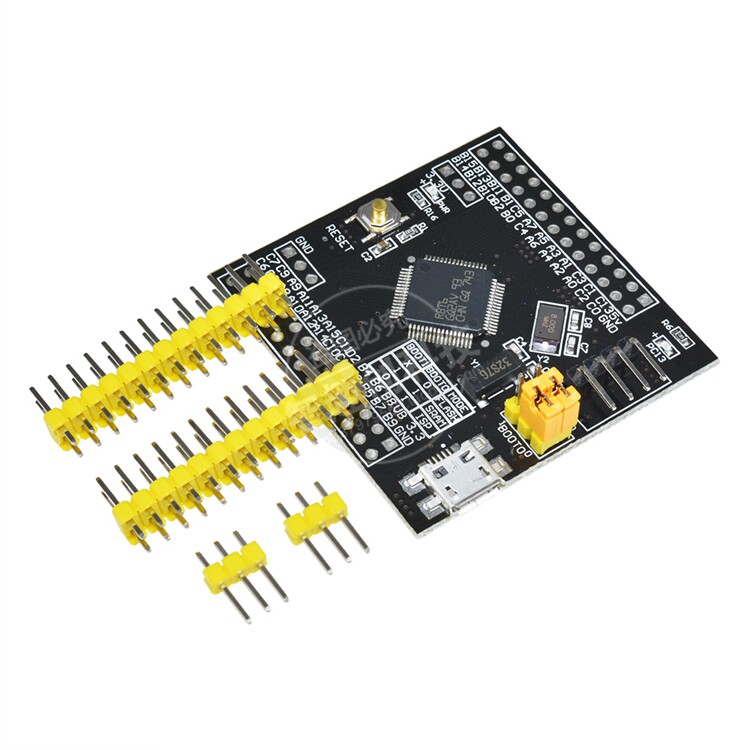

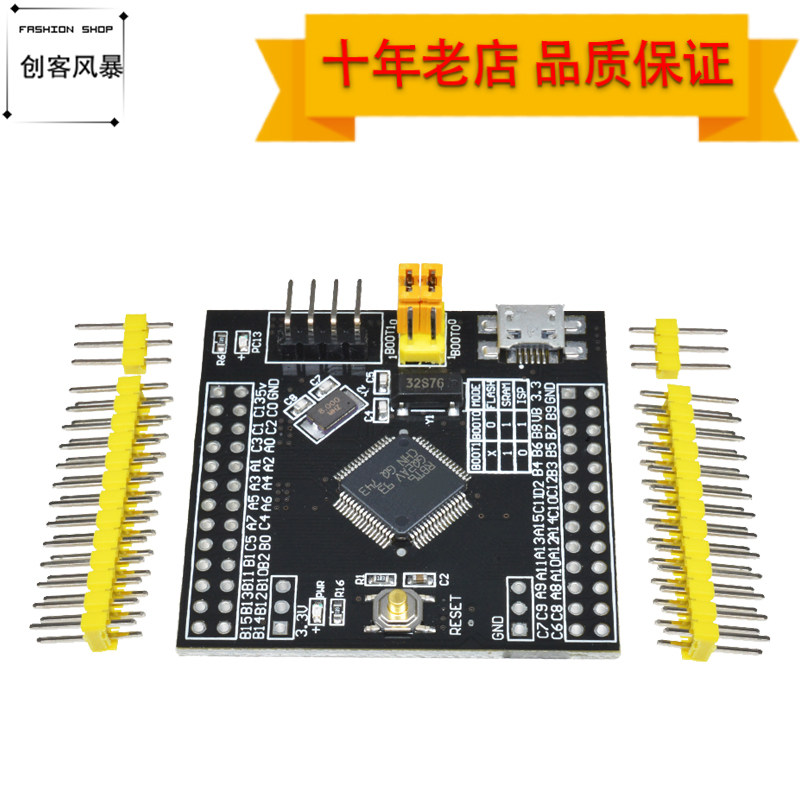

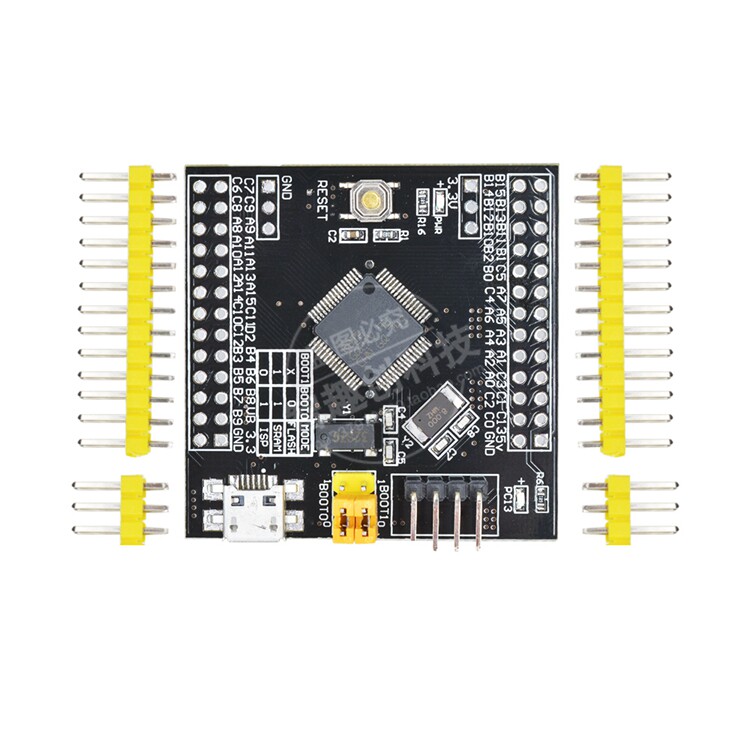

Это базовая плата ARM, основанная на Stm32F103RBT6 в качестве основного чипа. Он имеет следующие характеристики:
1. Плата оснащена основными схемами на базе микроконтроллера, такими как схема кварцевого генератора, схема управления питанием USB и интерфейс USB.
2. Добавлена схема хранения EEPROM (I2C/1028Byte x8).
3. Представлены все ресурсы портов ввода-вывода.
4. Оснащен интерфейсом отладки и загрузки моделирования SWD, для выполнения задачи отладки и загрузки которого требуется как минимум 3 провода.
5. Используется интерфейс Mirco USB, используемый смартфонами, который легко использовать и может использоваться для USB -связи и источника питания.
6. Системный кварцевый генератор (8 МГц) основной платы использует чрезвычайно точный, высококачественный, малонагруженный NX5032GA компании NDK вместо дешевого кварцевого генератора с железной оболочкой.
7. Применяется официально рекомендованный кварцевый генератор RTC с низкой нагрузкой, а вместо дешевого цилиндрического кварцевого генератора используется кварцевый генератор марки Epson.
8. Дорогие танталовые конденсаторы большой емкости размещены на входном и выходном концах микросхемы стабилизации напряжения питания, которая будет играть исключительную роль в стабилизации и фильтрации напряжения.
9. Оснащен высококачественными двухрядными контактными разъемами с расстоянием 2*13/2,54 мм, которые обеспечивают отличный проводящий контакт и облегчают пользователям размещение основной платы на стандартной универсальной плате или макете.По умолчанию штифтовая головка не приварена, и пользователи могут выбирать направление сварки в соответствии со своими потребностями.
Введение в чип:
1. Стм32Ф103РБТ6
Тип упаковки: LQFP;
Количество контактов: 64;
Внутри Ядро: Cortex™-M3;
Рабочая частота: 72 МГц;
Ресурсы хранения: флэш-память 128 КБ, SRAM 20 КБ;
Ресурсы интерфейса: 2xSPI, 5xUSART, 2xI2C, 1xCAN, порт 51xI/O,
Аналого-цифровое преобразование: 3x АЦП (12 бит/16 каналов),
Таймер: 3 обычных таймера 1 продвинутый таймер
Отладка Скачать: Поддержка отладки загрузки интерфейса JTAG/SWD, поддержка IAP.
Другие параметры микроконтроллера:
2. AMS1117-3,3 В: микросхема регулятора напряжения 3,3 В, обеспечивающая максимальный ток 1500 мА.
3. AT24C08: 1024 байт x8, высокая скорость передачи данных — 400 кГц, совместимость с шиной IIC, количество стираний — около 1 миллиона раз, срок хранения данных — до 100 лет;
Введение интерфейса:
1. Интерфейс SWD: моделирование, загрузка и отладка поддержки.
2. Mirco USB -интерфейс: питание и USB -коммуникационные функции не поддерживают загрузку.
3. Интерфейс USART1: его можно использовать для программ загрузки в USART1 или использования USART1 для общения.
4. Интерфейс PIN MCU: Ведите все штифты ввода/вывода, чтобы облегчить соединение с периферийными устройствами.
5, 5 В и 3,3 В.
Введение в другие устройства:
1. Светодиод источника питания (PWR): состояние индикатора питания может определить, является ли источник питания стабильным.
2. Пользовательский светодиод (PC13): легко управлять или указать состояние работы вывода ввода -вывода или программы индикатора.
3. Запустите всплывающее окно и выберите метод программирования: (1. Пользовательская флэш-память 2. SRAM 3. Системная память).
4. Кнопка SUBTOVER: Используется для программы сброса пользователя.
5, 8m Кристалл: Основная частота системы может быть 72 МГц через частотные настройки.
6, 32,768 кГц кристалл: для встроенного -в RTC или для калибровки.
Ссылка: https://pan.baidu.com/s/1MwbLW2W2nZJn6LTvIcWZzg Код извлечения: qjex После копирования этого содержимого откройте мобильное приложение Baidu Netdisk для более удобной работы.
