Мотор, промышленный модуль, 7A, 160, 160W, высокая мощность

Цена: 579руб.    (¥27.4)
Артикул: 662004780190
Доставка по Китаю (НЕ включена в цену):
106 руб. (¥5)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:大树聚电子模块
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥0.327руб.
¥2.9863руб.
¥2.6757руб.
¥2.0343руб.
  • Информация о товаре
  • Фотографии

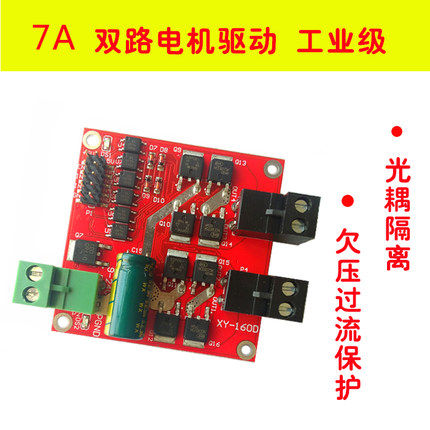

Введение продукта: двойноеHМост, вы можете водить два двигателя DC одновременно, на одну дорогу7AВысокая мощность; напряжение ширины6.5V~27V; Входной сигнал оптического выделения; с защитой от выделения и андеррайтинга; в соответствии с электромагнитной совместимостьюEMCСпецификации дизайна,Есть статический схему разряда,Стабильный и надежный, промышленный класс.

 Номер продукта:XY-160D

Заводские прямые продажи, с высоким содержанием мощного двойного DC DC Motor Drive, стабильный и надежный, промышленная оценка



Основные моменты продукта:

1.параHМост, вы можете водить два двигателя DC одновременно, на одну дорогу7AТок, высокая мощность;

2.Широкий вход напряжения6.5V~27VПредметы

3.Вход выделения оптокуплета сигнала можетIOПрямой контроль над ртом, не нарушается;

4.Защита от давления реки, чтобы предотвратить мгновенные модули сжигания большого тока;

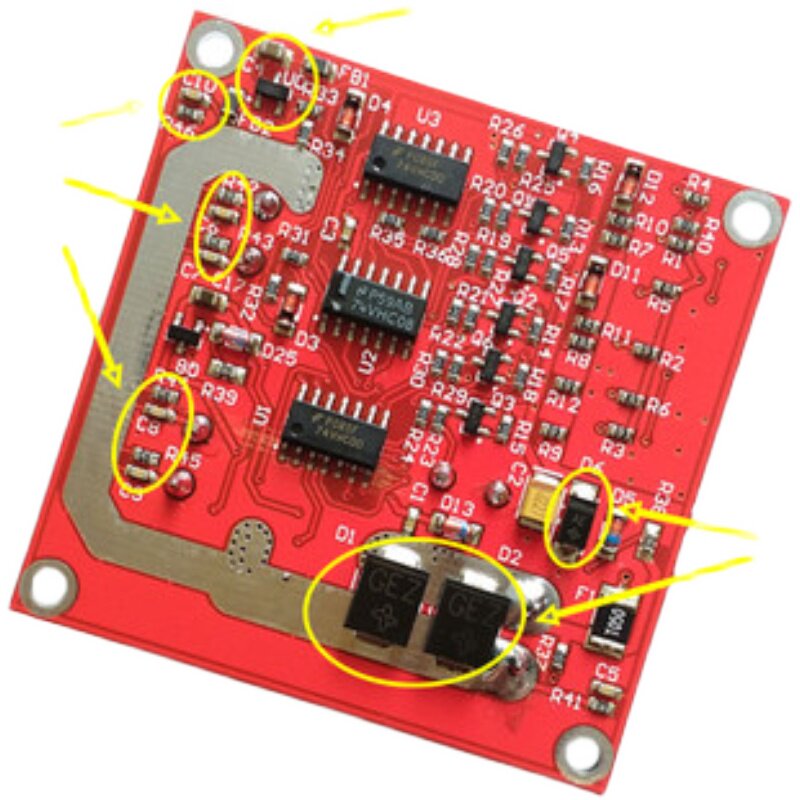

5.Высокая мощностьTVSИ электростатическая схема утечки, которая подавляет переходной интерференционной импульс и статическое электричество, усиливаетсяEMCПроизводительность, стабильная и надежная, промышленная дизайн.











Логика управления сигналом

Примечание: среди них 0 - низкий уровень, 1 - высокий уровень,×Для любого уровня,Когда он приостановлен, это высокий уровеньСущность


 1. 1#Логика управления интерфейсом двигателя

IN1

IN2

ENA1

OUT1,OUT2Выход

0

0

×

тормоз

1

1

×

Тусоваться

1

0

PWM

Положительная регулировка скорости вращения

0

1

PWM

Скорость обратного тона

1

0

1

Максимальная скорость

0

1

1

Полное изменение скорости

2. 2#Логика управления интерфейсом двигателя

IN3

IN4

ENA2

OUT3,OUT4Выход

0

0

×

тормоз

1

1

×

Тусоваться

1

0

PWM

Положительная регулировка скорости вращения

0

1

PWM

Скорость обратного тона

1

0

1

Максимальная скорость

0

1

1

Полное изменение скорости

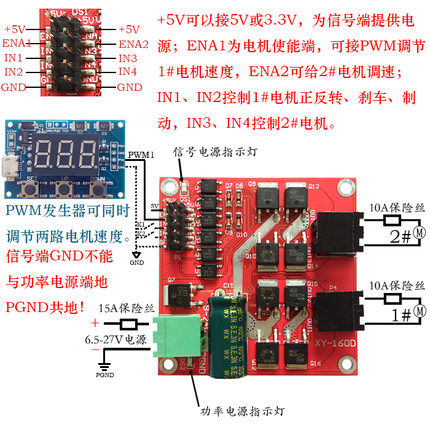

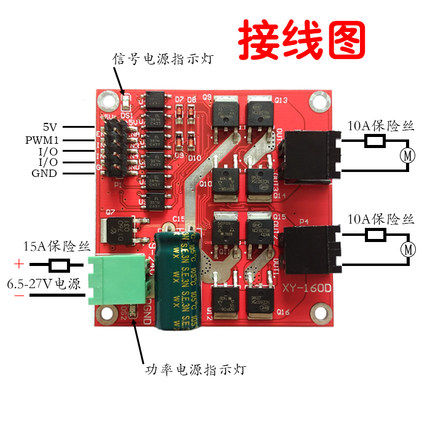

Параметры продукта:

1. Напряжение источника питания 6.5V-27V,Питание не должно быть подключено или превышение27V, в противном случае модуль может быть сгорел. Рекомендуется подключить предохранитель 15A в конце входа источника питанияСущность

2.Двойной интерфейс двигателя, номинальный выходной ток по пути7A, Пиковой ток50а,Интерфейс двигателя не должен быть коротким.10а предохранительСущность

3. Напряжение контрольного сигнала 3-6,5 В, которые соответственноВключить сигналиПоложительный и обратный контрольный сигналСущность

4. Введите корректировку скорости ШИМ в сигнале включения (ENA), диапазон частот ШИМ 0-10 кГц, ширина минимальной импульсы ШИМ-минимальной импульсы 10US.

5. Рабочая температура -25 ° C -80 ° C.

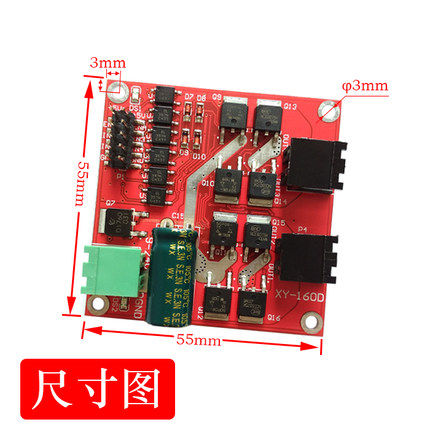

6. Размер продукта: 55*55*16 мм (длина, высота ширины).

7. Установите диаметр отверстия: 3 мм,Обратите внимание при установкепредотвращатьЗадняя цепь короткая, вы можете добавить изоляционные прокладки или медные столбцы, чтобы поднять платуСущность



8. Вес: 20 г.





ПодходящийМоторные параметры:

Номинальное напряжение24VДвигатель, соответствующая идентификационная мощность115WНижеИли логотип с рейтингом тока7AследующееМоторная работа долгое время

Номинальное напряжение12VДвигатель, соответствующая идентификационная мощность40WНижеИли логотип с рейтингом тока7AследующееМоторная работа долгое время

Меры предосторожности:
1. Мощность водителя не должна быть обращена вспять, рекомендуется подключаться последовательно на интерфейсе питания15AФонд, напряжение должно быть в6.5~27Vмежду.Если напряжение превышает -латтаж, мощность может сжечь модуль драйвера.


2.Рекомендуется, чтобы выходной ток с номинальным источником питания находился на номинальном токе двигателя2Более чем множественное, чтобы не привести к тому, что источник питания обеспечивает ток, напряжение питания падает при запуске двигателя.


3.Интерфейс двигателя не должен быть коротким, в противном случае модуль драйвера может быть сгорел. Рекомендуется подключить к интерфейсу двигателя10Aпредохранитель.

4. Вам нужно сначала тормозить при переключении вперед и реверса0.1SВышеуказанное изменено, и направление не может быть изменено, когда двигатель не остановлен, в противном случае водитель может быть поврежден.


5.При управлении модулем не вращайте двигатель прямо или косвенно, в противном случае электроэнергия, генерируемая двигателем, можетСжигание модуля драйвера.Если вам нужно повернуть двигатель на высокой скорости при выключении модуля вождения, он рекомендуетсяИнтерфейс двигателя драйвера подключает реле последовательно (NOиCOMКонечная серия), реле катушки и драйверы делятся властью.Таким образом, когда питание отключено, реле отключит соединение между приводом и двигателем.

6..Обратите внимание, что драйвер не должен быть приливным, не позволяйте компонентам на плате водителя короткому циркуту, не касайтесь булавок и прокладки компонента на компоненте на руке.
