Ретранслятор, 5v, 12v, 24v
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | 5V, 12V, 24V |
Область применения.

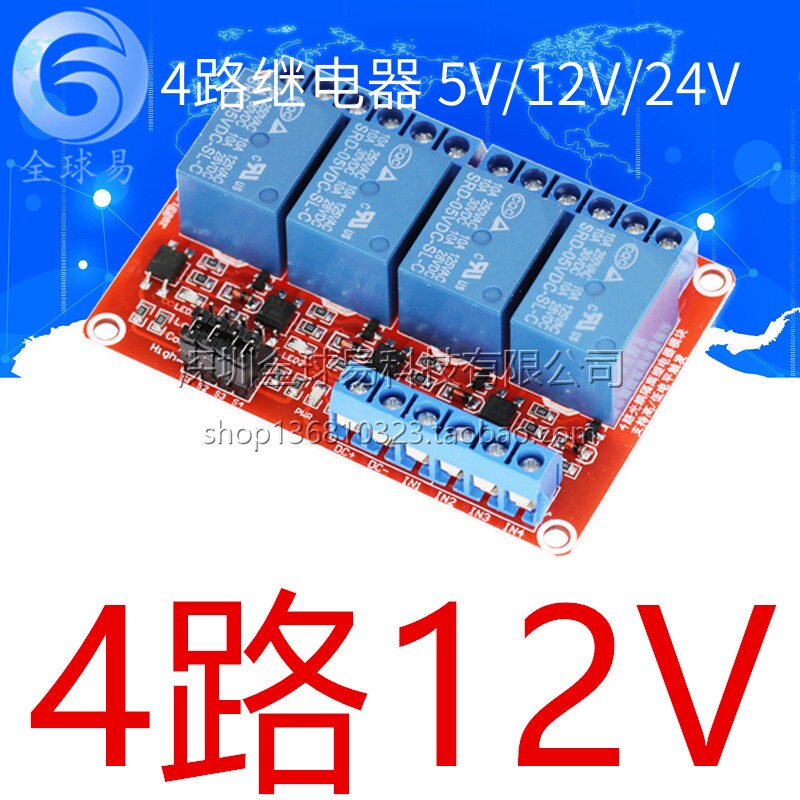

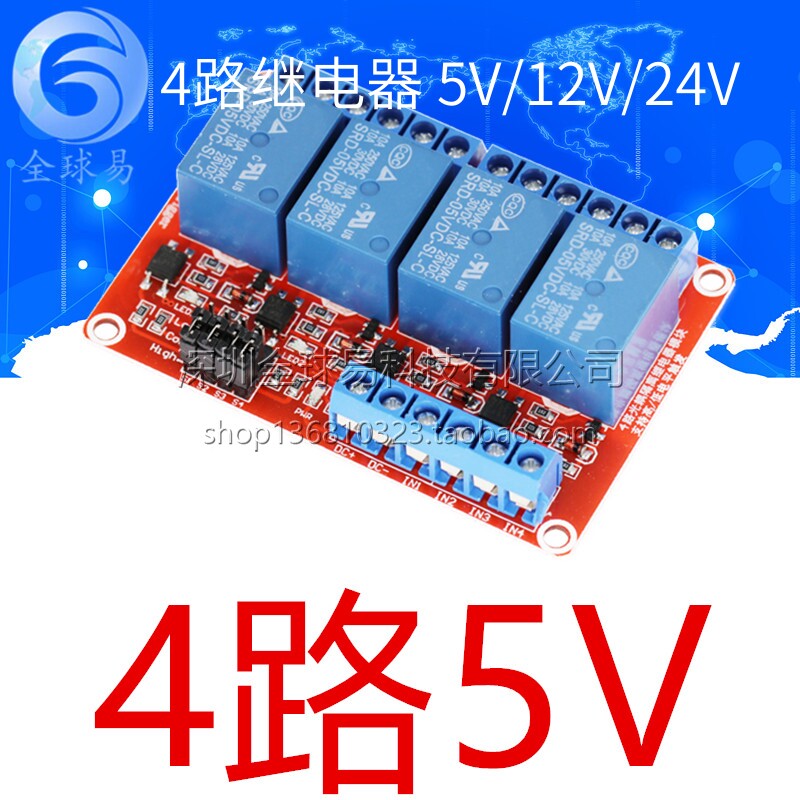

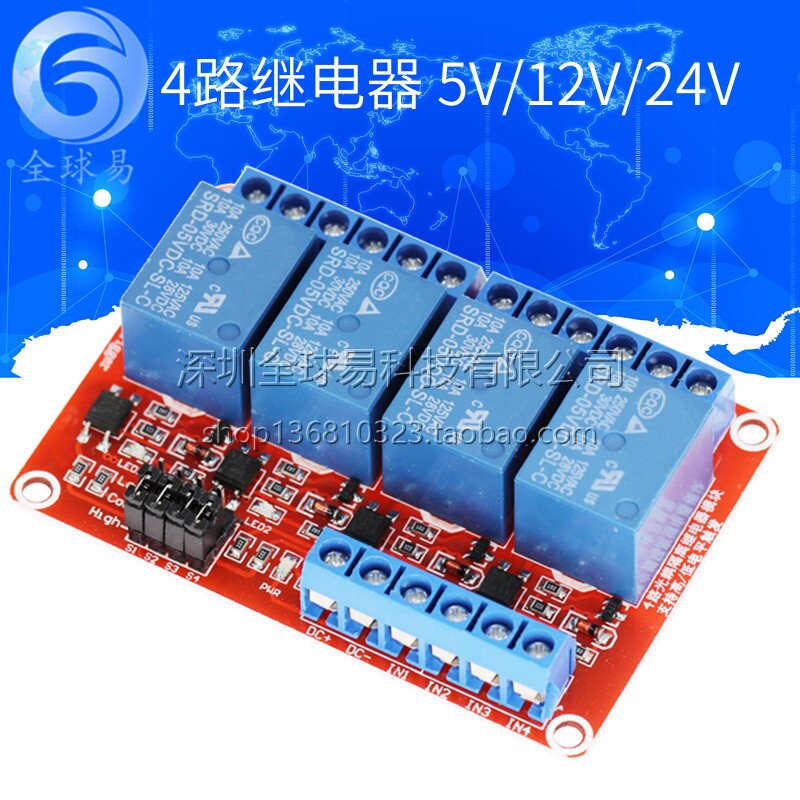

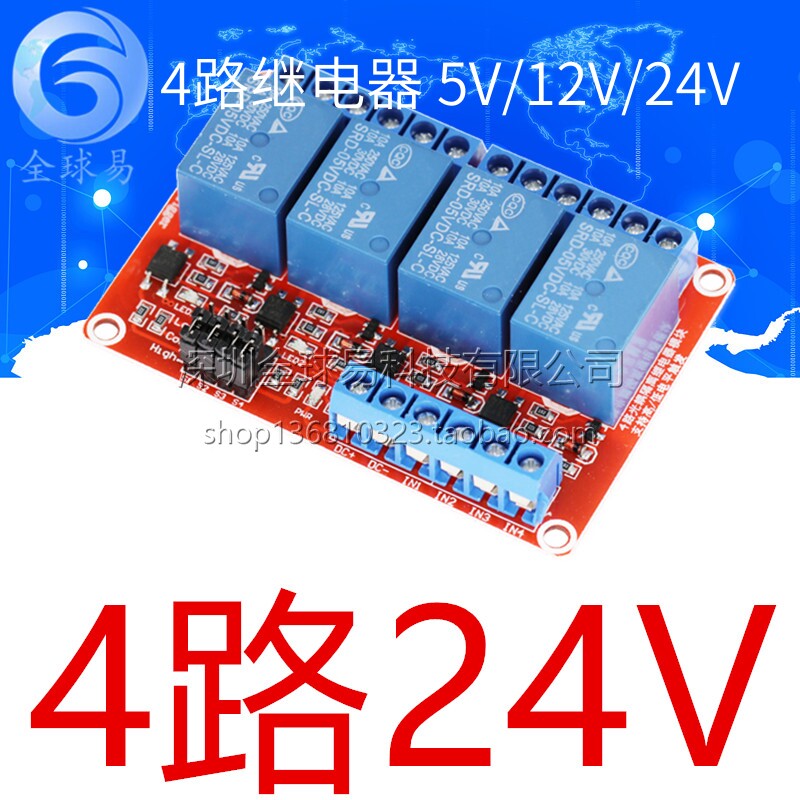

Описание одного модуля:
1. Модуль использует подлинное высококачественное реле и максимальную нагрузку частых интерфейсов: AC 250V/10A, DC 30V/10A;
2. Использование изоляции OptoCouplery Patch, сильная пропускная способность, стабильная производительность; 5MA Touch Cury;
3. Рабочее напряжение модуля доступно на выбор 5 В, 9, 12 В, 24 В;
4. Каждая дорога модуля может быть вызвана высокими уровнями или низкими уровнями через линии прыжков;
5. Конструкция допуска ошибок, даже если линия управления сломана, реле не будет двигаться;
6. Индикатор мощности (зеленый), 4 -й индикатор состояния реле дорожного движения (красный)
7. Дизайн интерфейса является гуманным, и все интерфейсы могут быть приведены непосредственно через терминал проводки, что очень удобно.
8. Размер модуля: 73 мм* 50 мм* 18,5 мм (длина* Ширина* Высота)
9. Существует 4 отверстия с фиксированным болтом, отверстие 3,1 мм и расстояние 67 мм*44,5 мм
Два интерфейса модуля:
1. DC+: положительный полюс источника питания (напряжение в соответствии с требованиями реле, с выбором 5V.9 В.12 В и 24 В)
2. DC-: отрицательный полюс источника питания
3. In1-in4: в соответствии с настройками каждой дороги, соответствующие реле можно контролировать на высоких или низких уровнях.
РЕЛАСуществует 12 линейных интерфейсов, все интерфейсы могут быть напрямую подключены к соединению, что удобно для пользователей для использования
1. NO1-NO4: Реле часто включает интерфейс, реле вдыхается перед всасыванием, а ком является коротким после комбинации
2. Общественный интерфейс Com1-Com4
3. NC1-NC4: Реле постоянно закрывается, а реле коротко -перед комбинацией реле.
Выбор выбора высокого и низкого уровня конец:
1.S1-S4-выбор выбора триггера высокого и низкого уровня реле 1-4 в порядке;
2. Когда короткое соединение с низким, соответствующая последовательность запускается на низком уровне, а COM и высокий клеммы запускаются на высоких уровнях.
