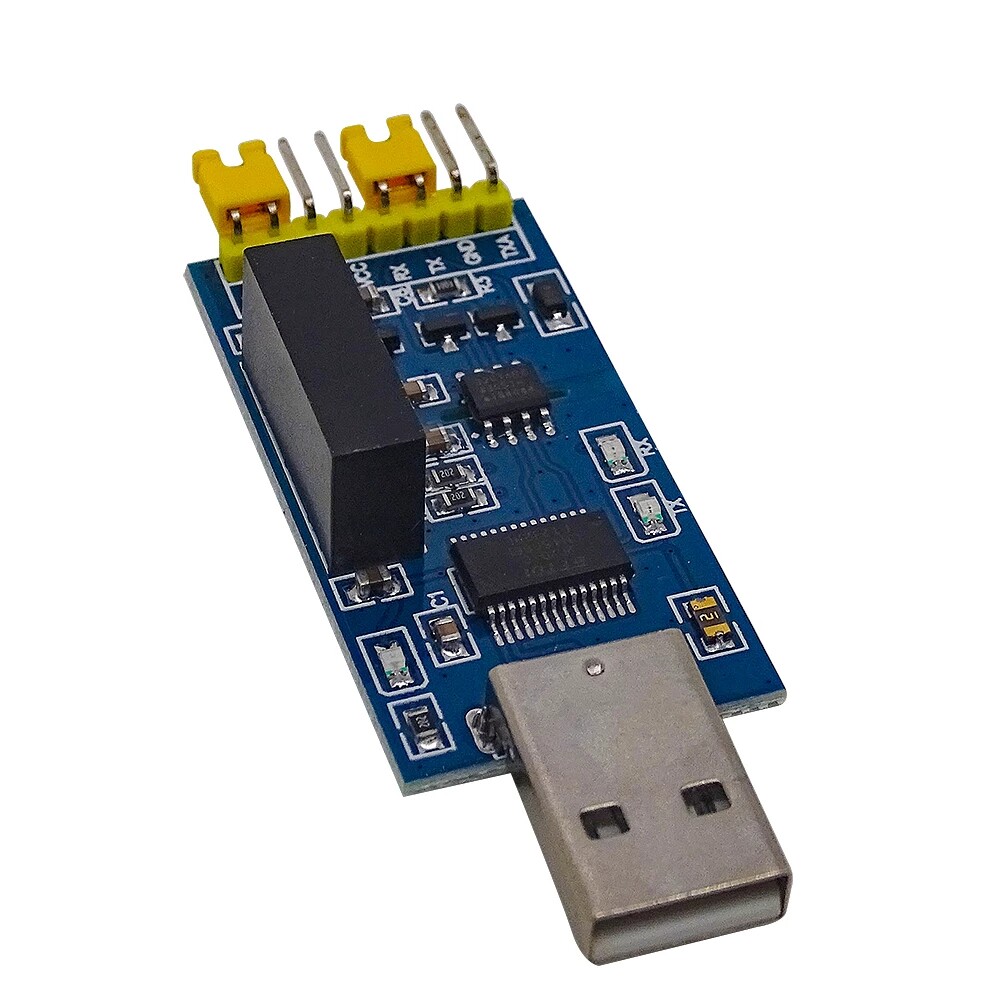

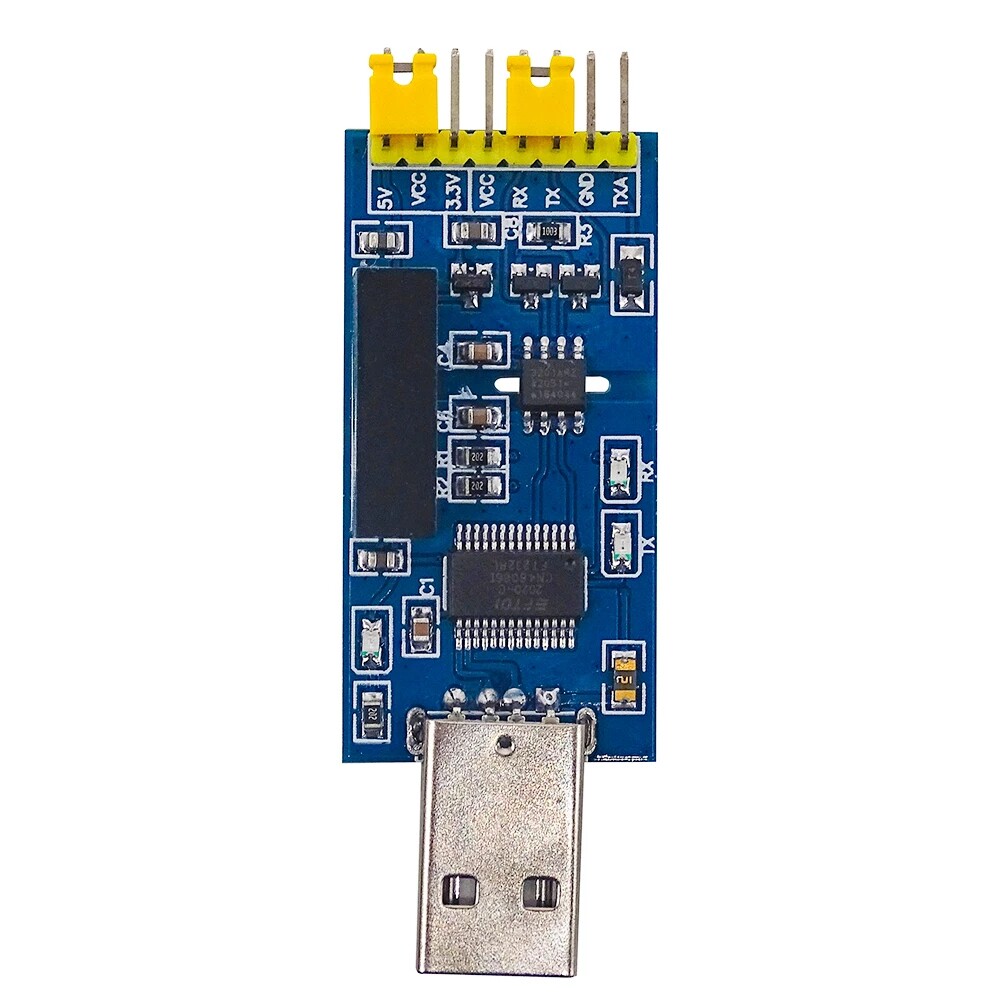

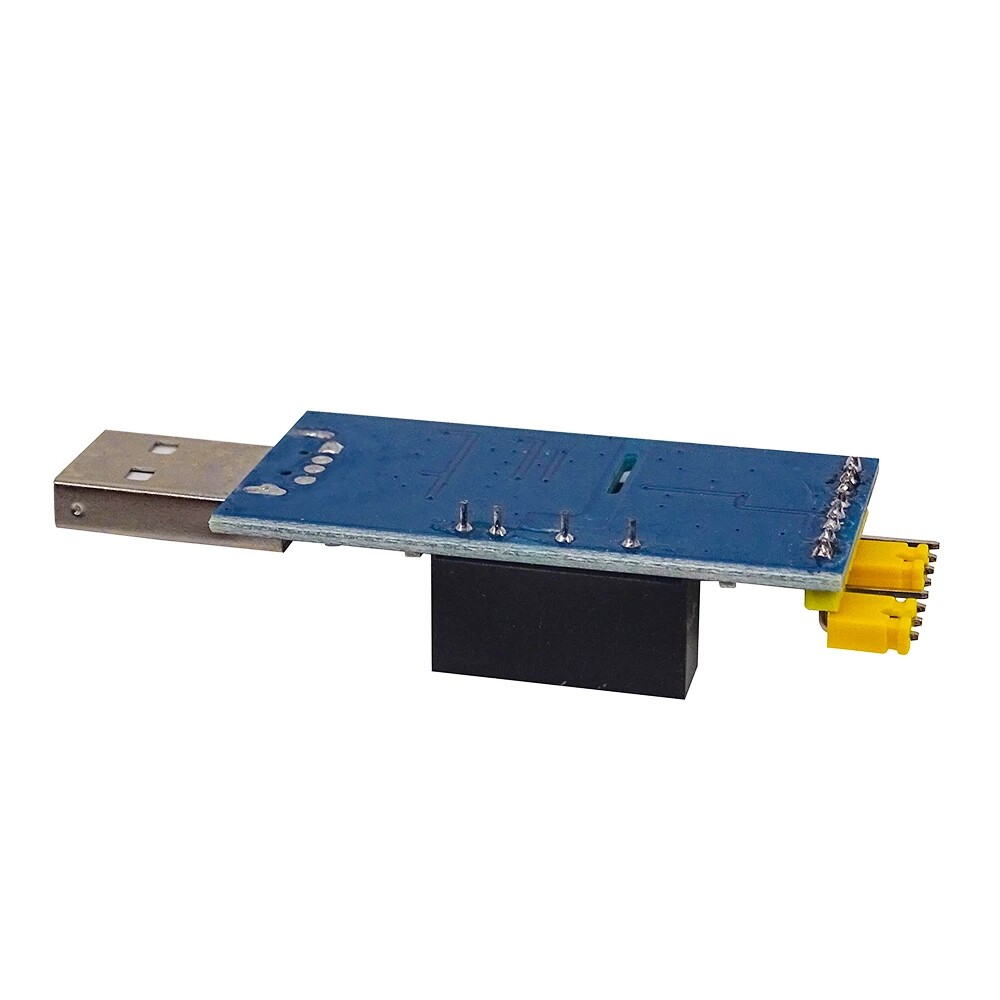

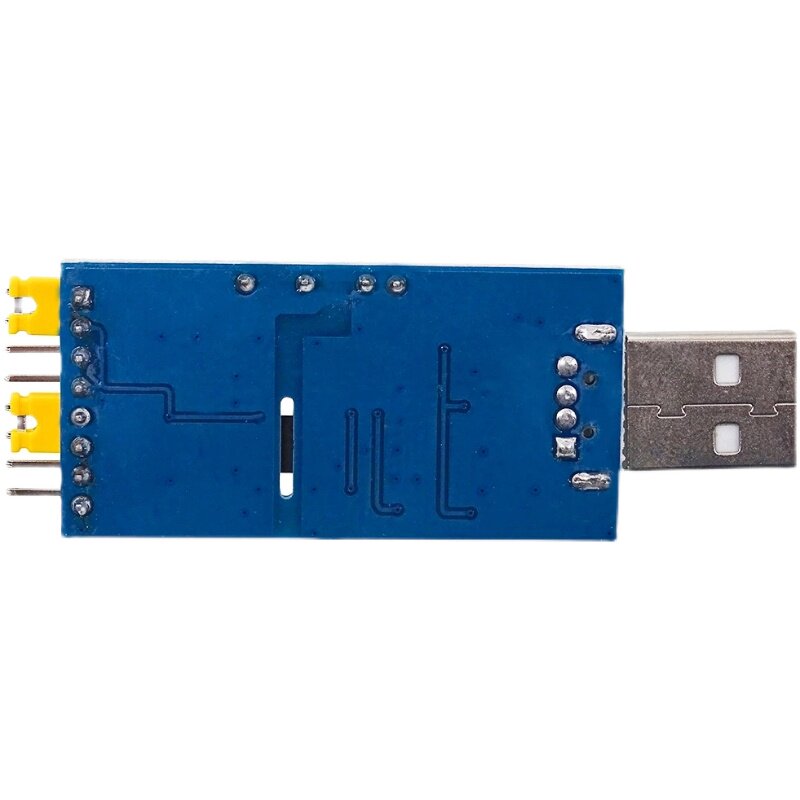

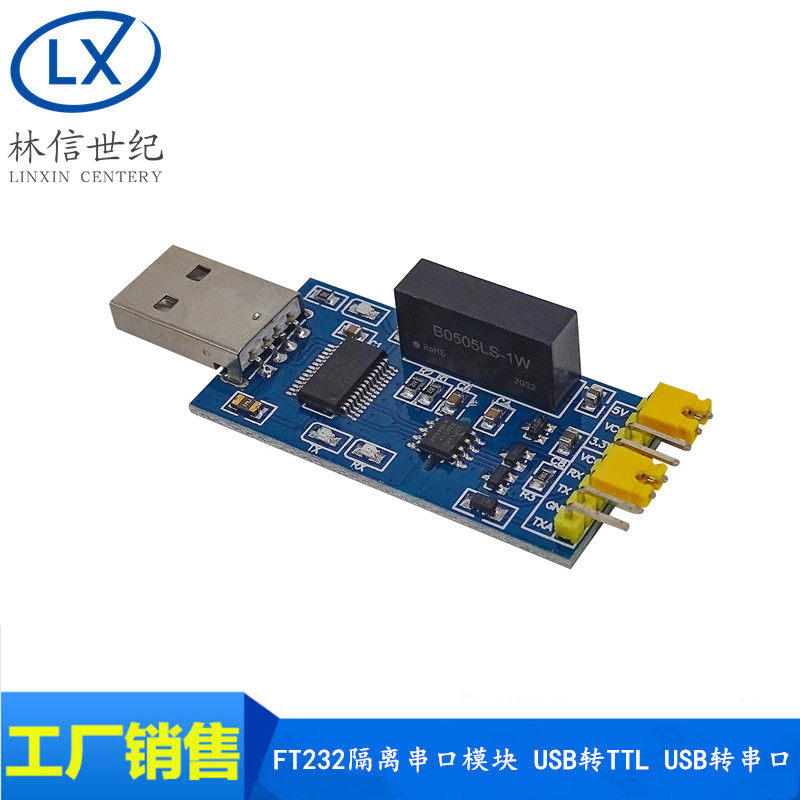

FT232 выделение последовательного модуля порта USB USB для USB TTL для преобразования магнитной изоляции последовательного порта FT232RL Фотоэлектрическая изоляция
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Ссылка скачать диск:https://pan.baidu.com/s/1x9zwpr35d-rpvfrg7caw
Магнитная изоляция USB в TTL -последовательный порт
FT232RL с модулем Magneticessation USB для серийного интерфейса TTL (то есть, UART/COM -порт), основной элемент управления использует FTDI USB -чип FT232RL, принимает устройство цифрового изоляции ADI ADUM3201, модуль силовой изоляции JIN Shengyang, с напряжением DC Voltage and RELITIAL Voltage and RELITAITE Voltage and RELITIATE и Режим Релеал. 1 Мбит / с до 1 Мбит / с. Скорость связи.Сторона USB и выходная сторона TTL полностью изолирована, полностью обеспечивая безопасность компьютера и эффективно снижает помехи.
Характеристика
- FT232RLОсновной контроль, превосходная репутация отрасли USB -чипов, выбор стабильного промышленного применения.
- ADIМагнитный чип изоляции Adum3201, быстрая скорость, хорошая форма волны, значительное энергопотребление, чем фотоэлектрическая изоляция.
- Большое расстояние длины изолирует источник питания без внешнего источника питания, если вставлен интерфейс USB.
- Увеличьте разрыв в изоляции, прорезь PCB, лучше избегать лазания и повысить эффективность безопасности.
- Интегрировать защиту диодов и улучшить возможности защиты.
- USB-AИнтерфейс Gongtou, без необходимости подключения, подключите к USB -порту компьютера.
- Уровень связи может быть легко переключен на 5 В или 3,3 В с помощью прыжка.
- VCCВыходное напряжение может выходить из 5 В/3,3 В, а уровень связи и напряжение VCC могут быть одинаковыми или разными.
- TXНезависимый TX-D (открытый вывод) из обратного диода облегчается для подключения жгучей одноиличковой машины STC.
- Питание питания, отправка и получение трех светодиодных индикаторов.
Типичное применение
- Изоляция USB к TTL -последовательному общению и отладке в опасной ситуации высокого напряжения
- Обновления маршрутизаторов, установка -Top Box и другая периферийная прошивка
- Программа сжигания (скачать) одно -хип -машина
- Связь с высокой скоростью USB UART (ограничение до 2 Мбит / с)
- Ennation в продуктах, повышение надежности коммуникации
Список доставки:
FT232 с модулем выделения последовательного порта, 1
Прыжок, 2
Дюпон, 4
Общая проблема
Какие среды должны быть изолированы USB -интерфейс?
USBИнтерфейс уже является электронным инженером, одной из ежедневных работ сотрудников и одним из интерфейсов, обычно используемых в жизни. С растущей конкуренцией между компьютерной отраслью и более низкой ценой продукта, вынуждая большинство продавцов взаимодействовать для компьютерной материнской платы Защитная часть может быть упрощена, и ее можно сохранить.Интерфейс USB не только часто связывается с человеческим телом, внешним контактом, но также много раз он также питается для внешнего оборудования.Внешнее сильное электричество и сильное помехи вызывают большое давление на USB -порт.Это привело к USB -интерфейсу многих ударов по компьютерам заранее, и даже материнская плата повреждена.
1.Электрическое оборудование, содержащее сильное электричество
Оборудование содержит сильное электроэнергию (например, высокое напряжение, инвертор, двигатель и т. Д.), Соединение интерфейса USB, может сжечь интерфейс USB.
Он должен быть изолирован для обеспечения USB -порта, материнской платы и личной безопасности компьютера, что может эффективно избежать повреждения порта USB и личного повреждения.
2. Электрическое оборудование с сильным интерференцией
Такие как двигательные драйверы, инверторы и т. Д.Интерфейс USB может быть разделен через это устройство, чтобы избежать помех от компьютера.
3.Шумо чувствительное оборудование
Сам компьютер также является источником шума. Благодаря изоляции USB -порта в конфиденциальном устройстве можно избежать высокочастотных помех компьютера, чтобы лучше получить данные, такие как аудио оборудование, точное оборудование измерения и медицинское оборудование.
4.Обычное электронное оборудование
Для обычных электронных устройств, благодаря проблемам, которые могут эффективно избежать эксплуатационных ошибок, короткие поврежденные компьютерные USB -порты, синие экраны и другие проблемы, что значительно повышает безопасность работы.
В чем разница между изоляцией света и магнитной изоляцией?
Световая изоляция -это более традиционное решение, то есть для прохождения сигнала с помощью высокоскоростных оптокуплеров.Магнитная изоляция является новым планом в последние годы, и сигнал передается через соединение магнитного поля.
1.Изоляция света: преимущество заключается в том, что высокочастотный шум, стабильная производительность и сильная ударная стойкость.Недостатки большие, а отправка TX, отправляя конец какого -то низкоэффективного оборудования, не может управлять оптокуплером, а стоимость относительно высока.
2.Магнитная изоляция: быстрая скорость, хорошая форма волны, низкое энергопотребление.Недостатком является то, что высокий шум высокий, а воздействие слабая.
всесторонний:Нет очевидной разницы между световой изоляцией и магнитной изоляцией для большинства клиентов.но
1.Для чувствительных к точности устройств должен быть изолирован сбор слабых сигналов, поскольку внутренняя изоляция света является статической схемой обратной связи, а внутренняя часть магнитной изоляции представляет собой амортизатор с высокой скоростью, который неизбежно будет вызывать помехи.Это помехи, как правило, невидим, но ошибка может вызвать ошибки в результатах сбора.
2.Для оборудования с низким энергопотреблением не выбирайте оптическую изоляцию, потому что Optocoupler требует большого движущего тока, а многие устройства с низкой мощностью имеют слабую пропускную способность и могут провалить связь.
Является ли выходной выход этого модуля реальным 3,3 В?
Хотя большинство модулей последовательного порта на рынке в настоящее время обеспечивают выходные мощности 5 В и 3,3 В, сигнал может вывести только один уровень (5 В или 3,3 В). Он может повредить внешние устройства.Наш модуль представляет собой реальный уровень сигнала 3.3 В 5 В, который можно переключать, не вызывая эту проблему.
При выборе вы должны обратить внимание на то, можно ли переключить реальный уровень сигнала.
Насколько велик этот модуль?
Хотя большая часть последовательного порта TTL обеспечивает выход VCC или 5 В/3,3 В, следует отметить ::Пропускная способность питания серийного оборудования и моделирования оборудования, как правило, слабая, как правило, ниже 200 мА,Следовательно, он может привести только к некоторому очень маленькому электроэнергию. Если ток вашего оборудования должно быть более 100 мА (сохранение баланса), лучше всего обеспечить источник питания. , в противном случае он может легко привести к перегрузке повреждения модуля последовательного порта (способность питания продукта изоляции нашего магазина составляет около 100-150 мА, а неизоляция составляет около 300-500 мА).
Как это качество?
Продуктами этого магазина являются оригинальный дизайн, освоение производственных мощностей исследований и разработок. В дополнение к особым показателям, оригинальные чипы и новые материалы используются для предотвращения подделок и ремонтных устройств.Все продукты могут быть упакованы и отправлены после 100%тестирования, и строго контролировать качество продукта. Пожалуйста, будьте уверены.
В настоящее время мастерство серийного порта изоляции на рынке неравномерность, и нет недостатка в грубой имитации, чтобы заработать его.Сама эта схема не сложна, но детали необходимо уделять больше внимания.Мой магазин сделал ранее и постоянно улучшается. В настоящее время было достигнуто 6 -е издание, и детали были улучшены.Другие магазины подражают нас, что относительно грубо.
