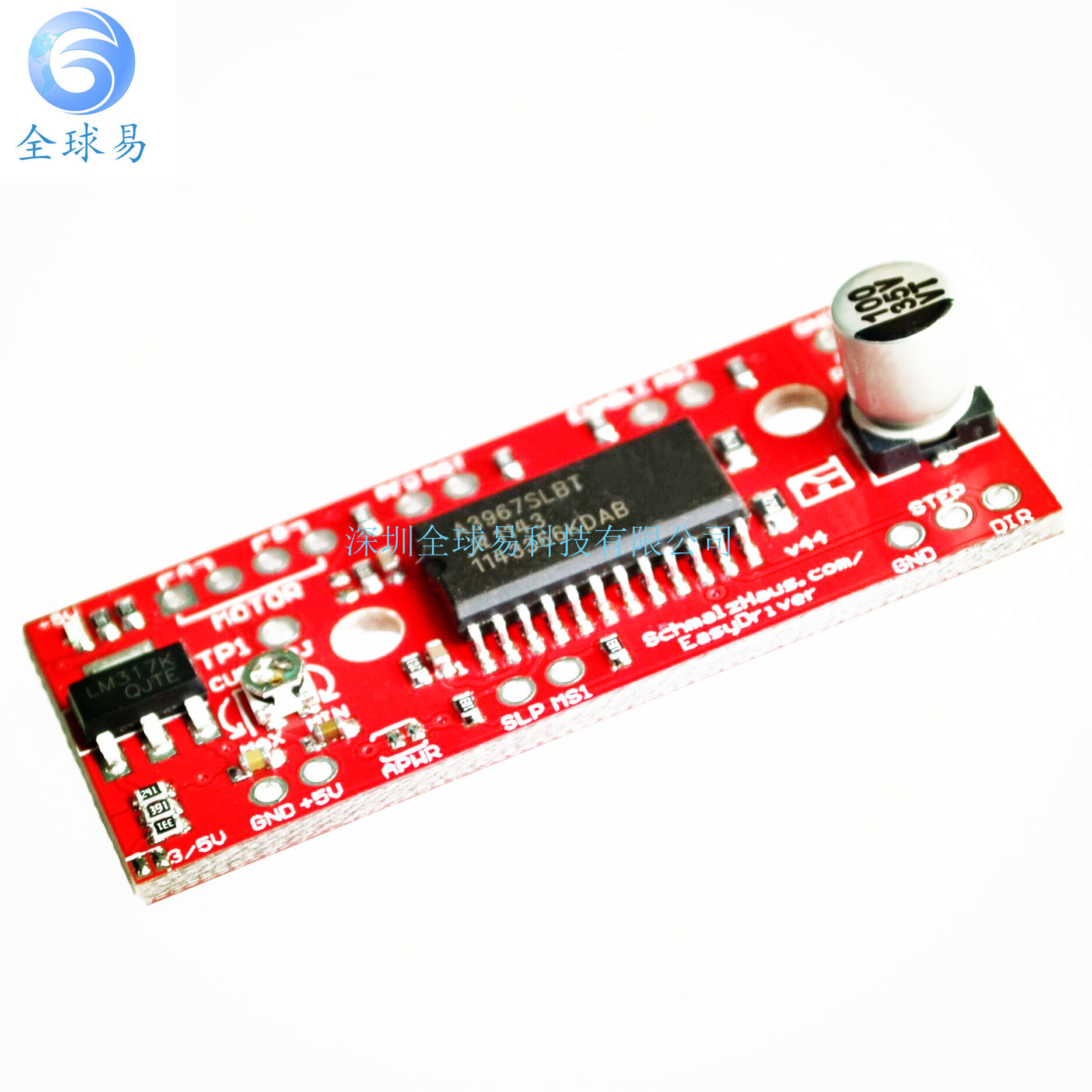

A3967 Step Step Motor Driven EasyDriver Stepper Motor Driver v44



Пошаговый двигатель обычно определяет шаг -дистабильный угол или параметры шага. Общий двигатель делится на 200 шагов, то есть угол расстояния шага составляет 1,8 градуса. Для 8 сегментации, то есть каждый этап двигателя делится на 8 небольших шагов. , который может получить более точный контроль, то есть EasyDriver нуждается в 1600 шагах для завершения полного 360-дегрового вращения.

MS1 и MS2 представляют собой логические входные порты для подробного выбора резолюции по ступенчатую мотор;
DIR - это выбор направления двигателя;
Сброс используется для сброса начального значения чипа и защиты всех внешних выводов;
Шаг - это импульсный входной порт;
Out1a, Out1b, Out2a, Out2b - это две пары выходных портов моста H;
Inpabl
Сон - это спящий режим;
Sense1, Sense2 - это текущее сопротивление обнаружения моста H;
REF - это эталонное напряжение;
GND является логическим источником земли и питания;



RC1 и RC2 являются фиксированным сроком для ввода моделирования мостиков H.
A3967SLB -это управляющий диск управления с постоянными потоками -потоком, созданный американской компанией Allegro Company.Его рабочее напряжение может достигать 30 В, а движущий ток составляет 750 мА. A3967SLB может привести к двумфазному шагу в двигатель, который может достичь 8 сегмента.Схема управления током ШИМ внутри чипа может быть установлена ​​тремя режимами ослабления тока: медленное, быстрое и гибридное. Если напряжение терминала PFD выше 0,6 Вдд, выберите метод медленного ослабления.Если вы меньше 0,21 Вдд, выберите режим быстрого затухания.Это смешанный режим затухания между ними.Кроме того, A3967SLB также может обеспечить комплексные меры защиты, включая ингибирование переходного напряжения, защиту перегрева, предотвращение постоянного тока и самооценку напряжения.
A3967SLB и микропроцессоры не нужны другие цепи интерфейса между микропроцессором.
Интерфейс уменьшает 8 линий управления (шаги и направления). Пока вы просто входите в импульс ступенчатого двигателя, встроенный преобразователь может управлять управлением шаговым двигателем.
A3967SLB также нуждается в некотором сопротивлении и конденсаторах для регулировки своих рабочих параметров. Вся схема привода очень проста


EasyDriver-Stepper-Motor

Description:EasyDriver - это простой в использовании драйвер шагового двигателя, совместим со всем, что может вывести цифровой импульс от 0 до 5 В (или от 0 до 3,3 В, если вы припаиваете SJ2, закрытый на EasyDriver). EasyDriver требует от 7 в 30 В. EasyDriver имеет регулятор напряжения на борту для цифрового интерфейса, который может быть установлен на 5 В или 3,3 В. Подключите 4-канальный шаговый двигатель и микроконтроллер, и у вас есть точное управление двигателем! EasyDriver управляет биполярными двигателями и двигателями, подготовленными как биполярные. Т.е. 4,6, или 8 проволочных шаговых двигателей. В этой версии (v4.4) мы исправили ошибку шелка в корректировке Min/Max.

Это газетная версия EasyDriver V4, разработанная сBrian Schmalz.

Note:Не подключайте и не отключайте двигатель, пока водитель подает питание.

Note:Этот продукт - Consth Brian Schoolz.

Features:

  • A3967 microstepping driver
  • Булавки MS1 и MS2 разбились, чтобы изменить разрешение на микростеппинг на полную, половину, квартал и восьмой шаги (по умолчанию на восьмой)
  • Совместим с 4, 6 и 8 проволочными шагами -двигателями любого напряжения
  • Регулируемый контроль тока от 150 мА/фаза до 750 мА/фаза
  • Питание диапазон от 7 В до 30 В.

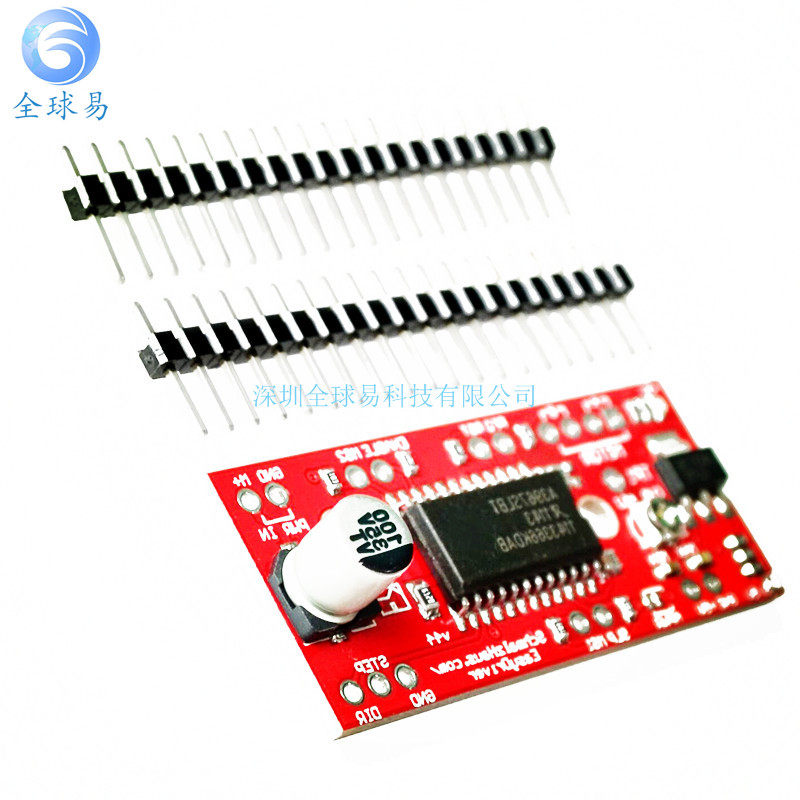

  • Иглы доставки, а не сварка, этот модуль является открытым исходным кодом
