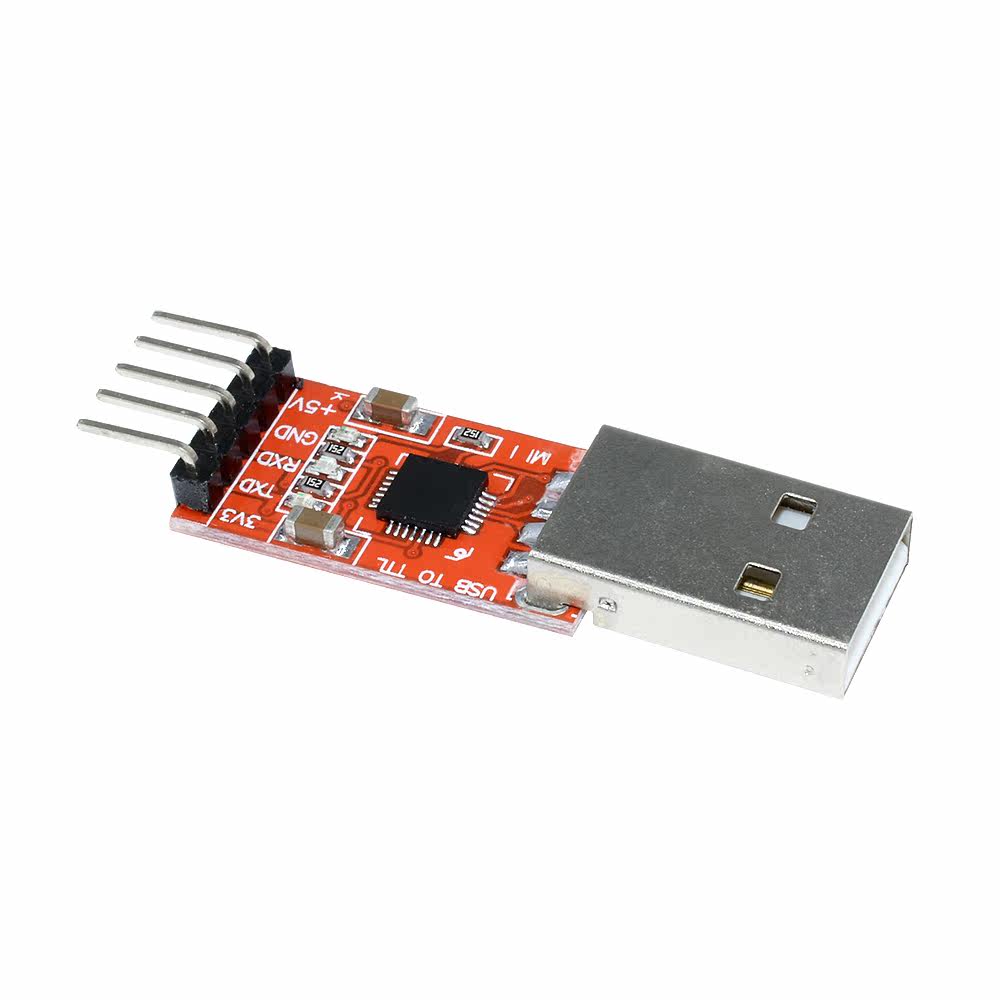

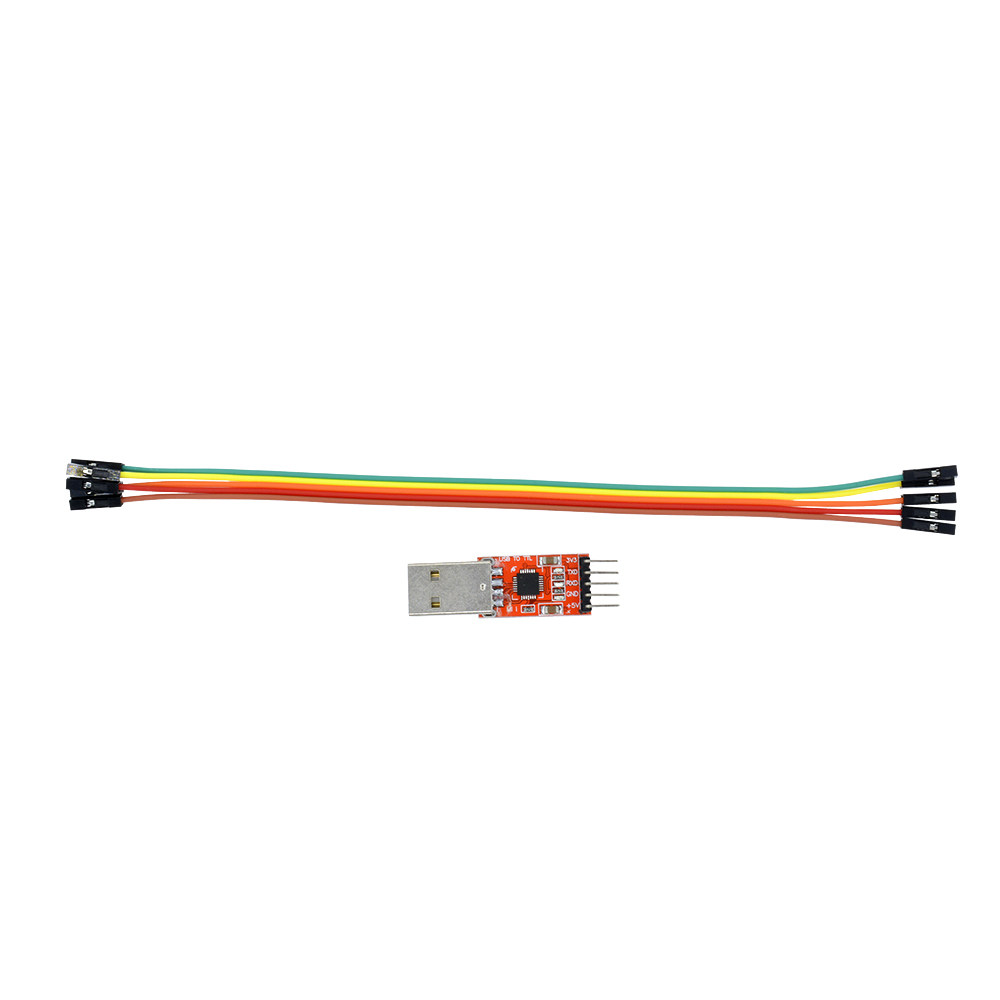

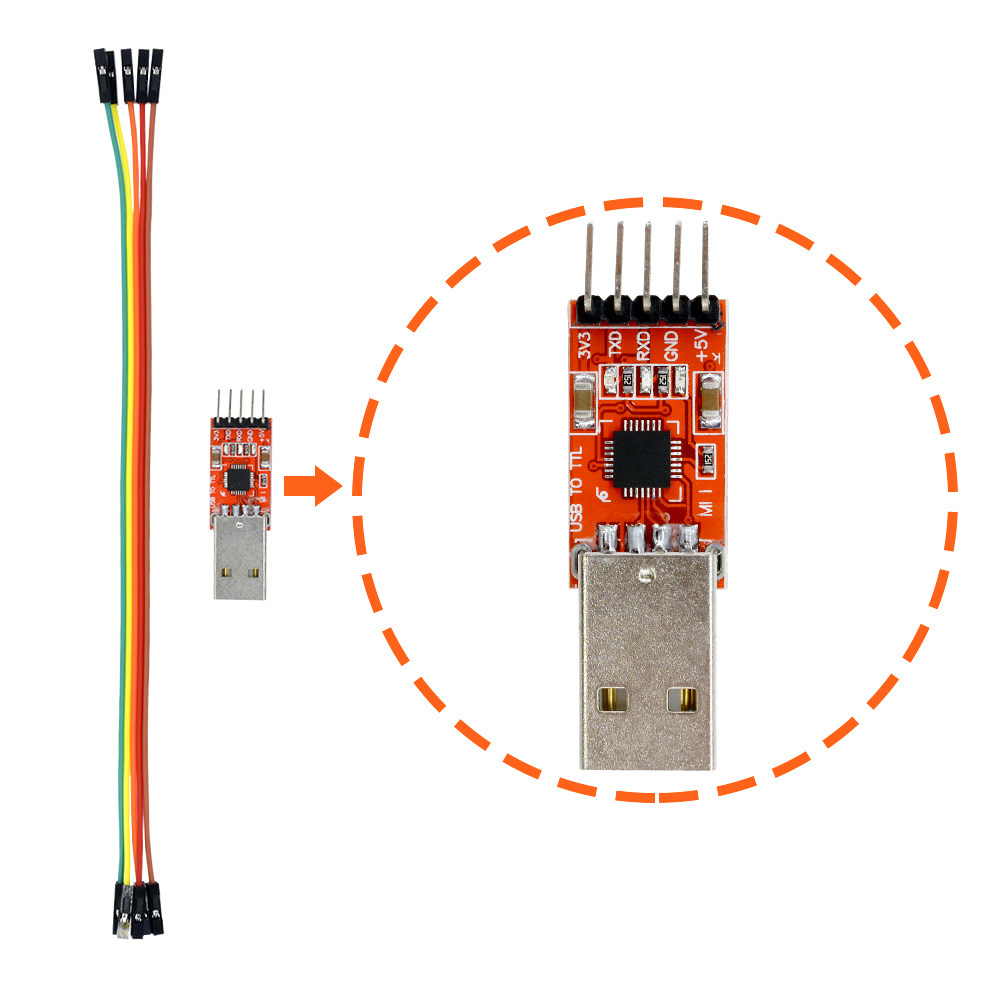

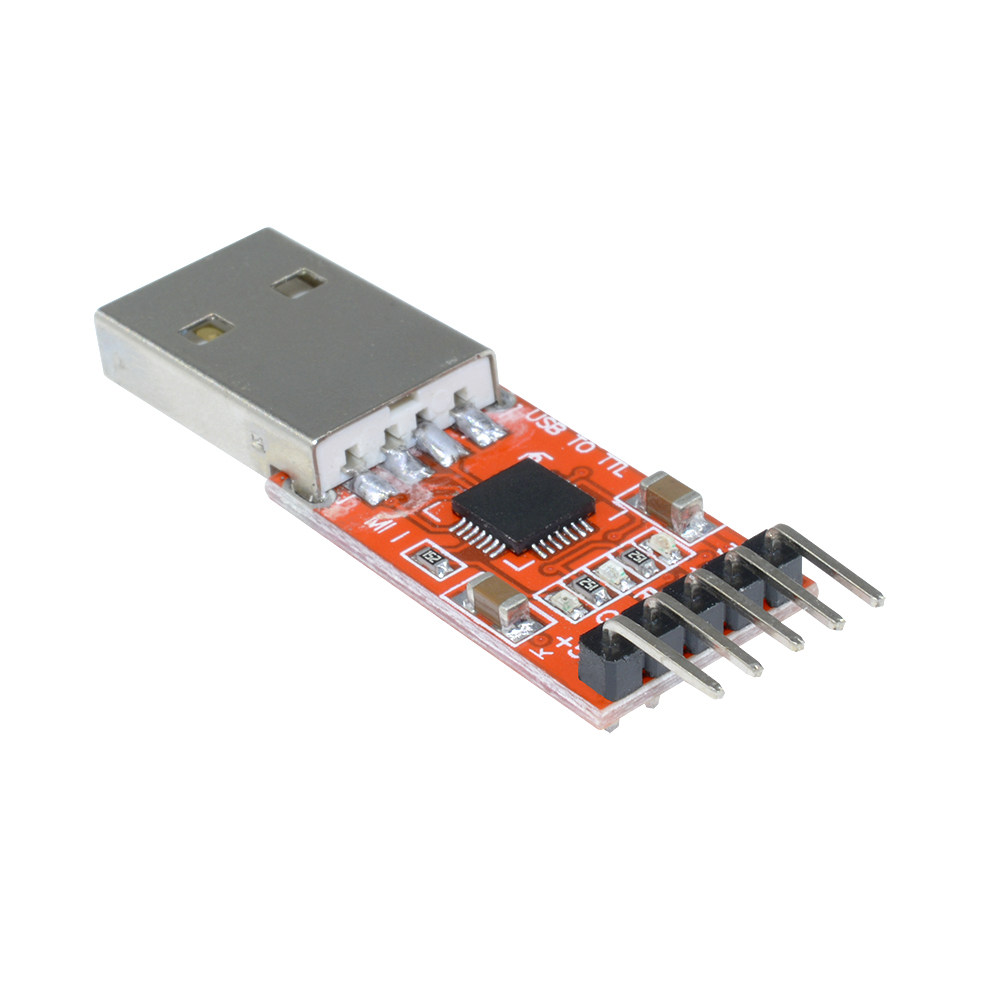

CP2102 Module USB в TTL USB -поворотный порт модуль UART UART Обновляемая версия STC Downloader
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Инструкции по точкам:
G: Группа (GND) GND однократного микрокомпьютера STC
O: Out VCC VCC однократного микрокомпьютера STC
R: получить (RXD) Поднимите P3.1 однократного микрокомпьютера STC STC
T: Send (TXD) Возьмите P3.0 микроконтроллера STC

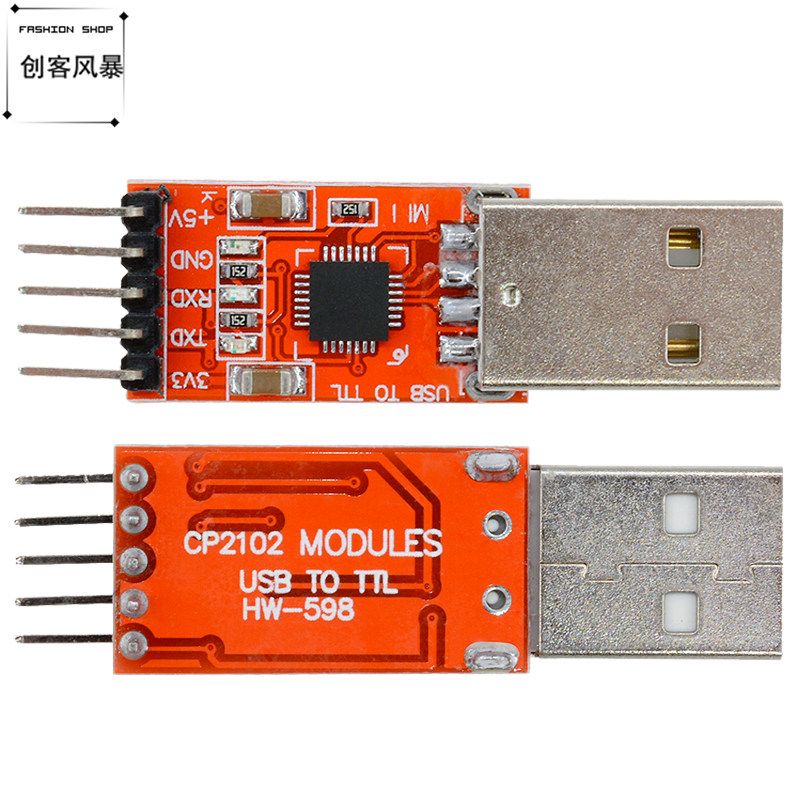

CP2102 Module USB в TTL USB Turning Module UART STC Downloader Mlassing Board
Небольшой здравый смысл (очень важно):
TXD: Отправьте конец, обычно указывает на то, что это ваш собственный концом. Нормальная связь должна подключить RXD другого устройства.
RXD: приемный конец обычно выражается как собственный приемный конец. Нормальная связь должна подключить TXD другого устройства.
При нормальном общении TXD всегда будет подключать RXD устройства!
Самостоятельно спонтанное: когда нормальное общение, RXD подключает TXD других устройств, поэтому, если вы хотите получить данные, отправленные самостоятельно, как следует из названия, то есть вы получаете свои собственные данные, то есть ваш собственный TXD непосредственно подключено к RXD, который используется для проверки отправки и получения себя, является ли она нормальным, является самым быстрым и самым простым методом испытаний. Когда возникает проблема, сначала сделайте тест, чтобы определить, является ли продукт неисправным.Также известен как тест кольца.
Логика уровня:
Уровень TTL: обычно данные указывают двоичный файл, указывает, что+5V эквивалентен логике"1", 0 В эквивалентен логике"0", Называемой системой сигналов TTL, которая является положительной логикой
RS232 Уровень: используйте от -12V до -3V, эквивалентно логике"0",+3v до+12v логический уровень, эквивалентный логике"1"Это негативно
Описание продукта:
1. Основной чип - CP2102, а виртуальный последовательный порт генерируется после установки
2. USB -электричество, ведущий интерфейс включает 3,3 В (<40ma), 5V, GND, TX, RX, уровень сигнала стопы 3,3 В, положительная логика
3. Индикатор состояния эндорфи, индикатор приема и приема, индикатор состояния после того, как водитель правильно установлен, индикатор отправки и получения будет мигать при передаче. Чем выше скорость передачи, тем ниже яркости.
4. Поддержите скорость передачи.
5. Поддержка формата коммуникации: 1) 5,6,7,8 цифр; 2) Поддержка 1,1,5,2 стоп -биты; 3) нечетный, даже, марка, пространство, нет проверки
6. Поддержка операционной системы: Windows Vista/XP/Server 2003/200, Mac OS-X/OS-9, Linux
7. Голова USB - мужская голова, вы можете напрямую подключиться к порту USB компьютера Примечание. Этот последовательный порт USB-to-serial можно использовать для загрузки старых версий микроконтроллеров STC, а именно серий STC89C (LE) и STC12C (LE), с использованием STC-ISPV3.94 или более поздней версии.
Загрузите один STC Single -Chip Machip Step: TXD получает RXD одно -хип -микрокомпьютер, RXD подключает TXD одно -хип -микрокомпьютер, GND, подключенный к GND, 5V, подключенный к VCC, загруженный его на программное обеспечение, а затем вставьте GND. четыре фута, упомянутые выше, к одному машине.(ПРИМЕЧАНИЕ. Один -хип -микрокомпьютер должен иметь самые основные условия труда, включая мощность, сброс и часы! В то же время, одноразовый микрокомпьютер TXD, RXD не должен подключать другие периферийные устройства, включая Max232, не отключает соединение Между модулем и компьютером!)
