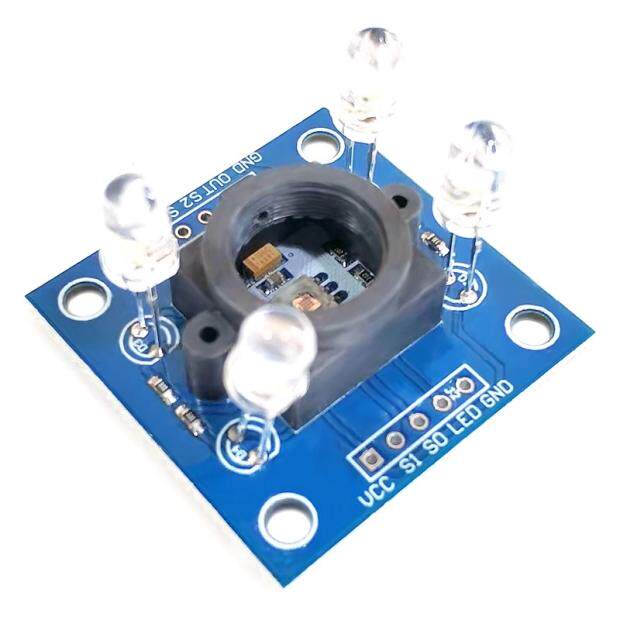

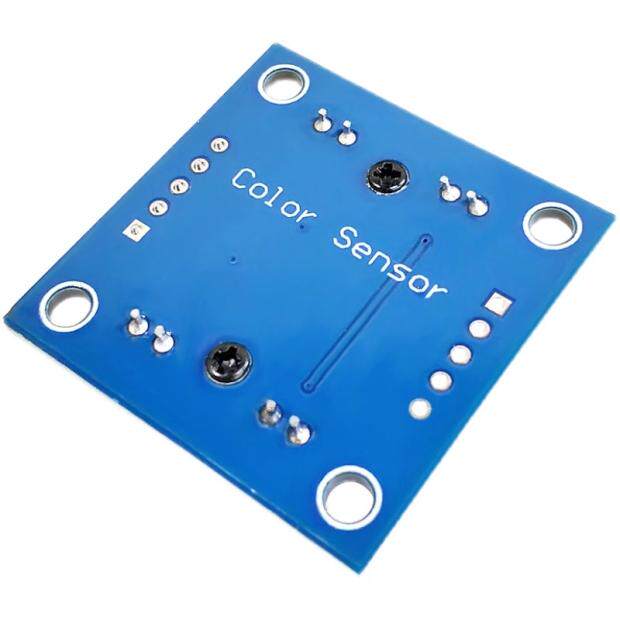

GY-31/GY-33 TCS34725 с широкоугольным объективом TCS3200D/TCS230 Датчик распознавания цветов

Цена: 294-402руб.    (¥13.9)
Артикул: 650942244694

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:深圳市林信世纪电子
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥0.6514руб.
¥2.145руб.
¥1503 170руб.
¥0.920руб.
  • Информация о товаре
  • Фотографии

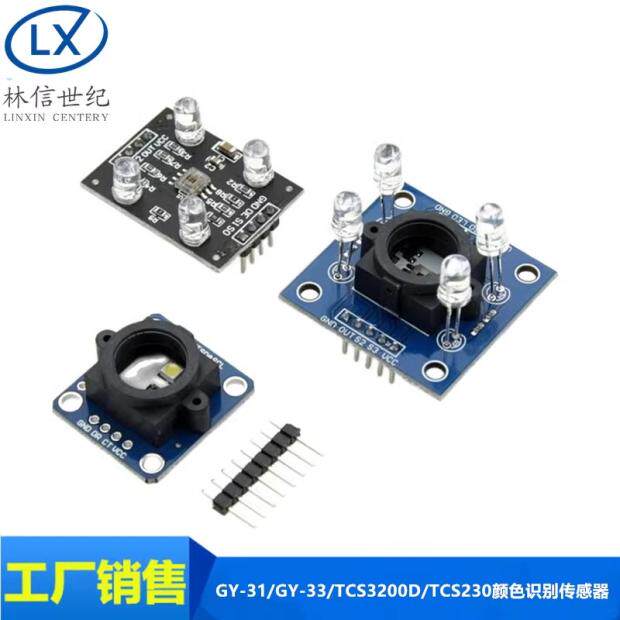

Цвет: Корзина GY-31 TCS230, Черный TCS3200, Корзина GY-33

Ссылка скачать информацию: https://pan.baidu.com/s/1iv2e6puqldyztacplxhkfq
Код извлечения: INHB


ЛицоЦветовая передачаДатчикпринцип

TCS230Используется 8 -пинская поверхностная паста, а 64 оптоэлектронный диод интегрируется на одном чипе.Эти диоды разделены на четыре типа.16 из них со светом и электрическим диодомКрасный фильтр;Зеленый фильтр;Синий фильтр; Оставшиеся 16 не имеют никаких фильтров, которые могут пройти через всю легкую информацию.Эти фотоэлектрические диоды расположены в чипе, что может минимизировать неравномерность излучения падающего света, тем самым повышая точность распознавания цвета; с другой Диодная массива, ошибка положения цвета может быть устранена.Во время работы динамически выберите необходимые фильтры через два программируемых контакта.Типичный диапазон частоты выходного сигнала датчика составляет от 2 Гц ~ 500 кГц. Пользователи также могут выбрать 100%, 20%или 2%коэффициента выходного коэффициента или режим отключения питания с помощью двух контактов по программированию.Коэффициент выходного коэффициента позволяет выходу датчика адаптироваться к различному диапазону измерений и улучшать его адаптивность.Например, при использовании счетчика частоты с низким уровнем скорости вы можете выбрать небольшое фиксированное значение -стандартное значение, чтобы соответствовать выходной частоте TCS230 с счетчиком.

Внедрение продукции:

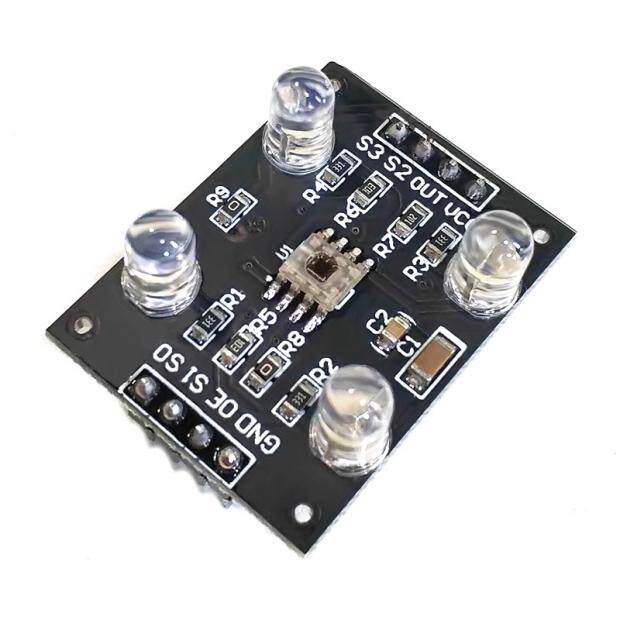

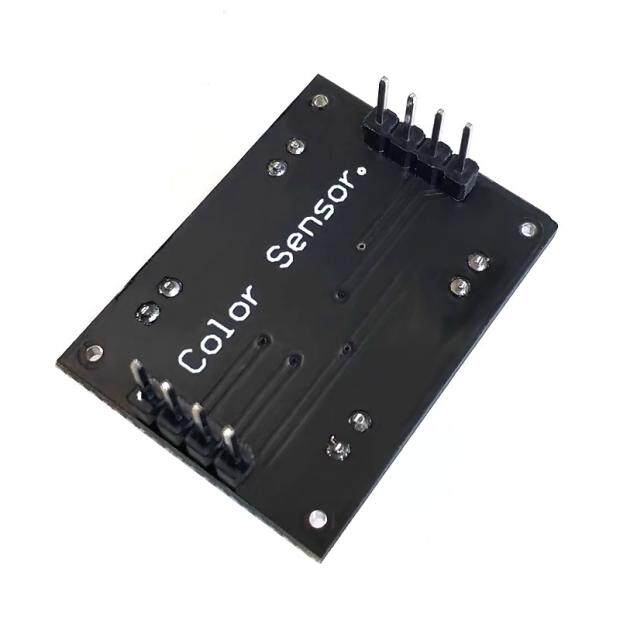

1, Используя оригинальную импортированную плату печатных плат TCS3200.
2. TCS3200 - это обновленная версия TCS230, и эффект лучше
3. Питание и источник питания 3-5 В
4. анти -светло -вмешательство
5, белый светодиод, можно контролировать, уничтожить.
6. Обнаруженный цвет без оптических объектов

7, Размер печатной платы: (L) 33 мм*(W) 25 мм





Простая программа тестирования выглядит следующим образом:

#include<reg52.h>

#define uchar unsigned char

#define uint unsigned int

sbit S0=P1^0; //S0,S1Чтобы установить соотношение цикла выходного процесса

sbit S1=P1^1;

sbit S2=P1^3; //S2,S3Чтобы установить режим света

sbit S3=P1^4;

sbit OE=P1^2; //Давать возможность





void RS232_init()

{

TMOD=0X20; //Таймер 1 работа в методе 1

SCON=0x50;

PCON=0X80; //

TH1=TL1=0XFF;//22.1184MКристалл, набор скоростей гончара 115200

TR1=1;

TI=0;

RI=0;



}

void send_char(uchar a) //Отправить данные

{

SBUF=a;

while(TI==0);

TI=0;

}

  1. get_char() //Получить данные

{

while(RI==0);

RI=0;

return SBUF;

}



uint color_display(uchar m)

{

uint time,a;

a=m;

TMOD=0x61; //Digger 1, таймер 0 работает в 16 -бит -режиме

TH0=TL0=0; //Считать с нуля, время

TH1=TL1=0;

S0=1;

S1=1;

S2=m&0x01;

S3=m&0x02;

OE=0;

TR0=TR1=1;

while(TL1<250);

TR1=TR0=0;

OE=1;

time=TH0*256+TL0;

return(time);



}



void main()

{

uint temp;

RS232_init();

OE=1;

while(1)

{



temp=color_display(get_char());

RS232_init();

send_char(temp/1000);

send_char(temp%1000/100);

send_char(temp%100/10);

send_char(temp%10);



}



}

Выберите цвета каналов с помощью последовательного порта, а затем определите разные цвета, потому что разные цвета соответствуют различным временам (значение счета одинаково).
