MAX30100 MAX30102 Кровавая кислородная частота сердечного ритма Обнаружение пульса. Модуль сердцебиения Совместимый с STM32
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

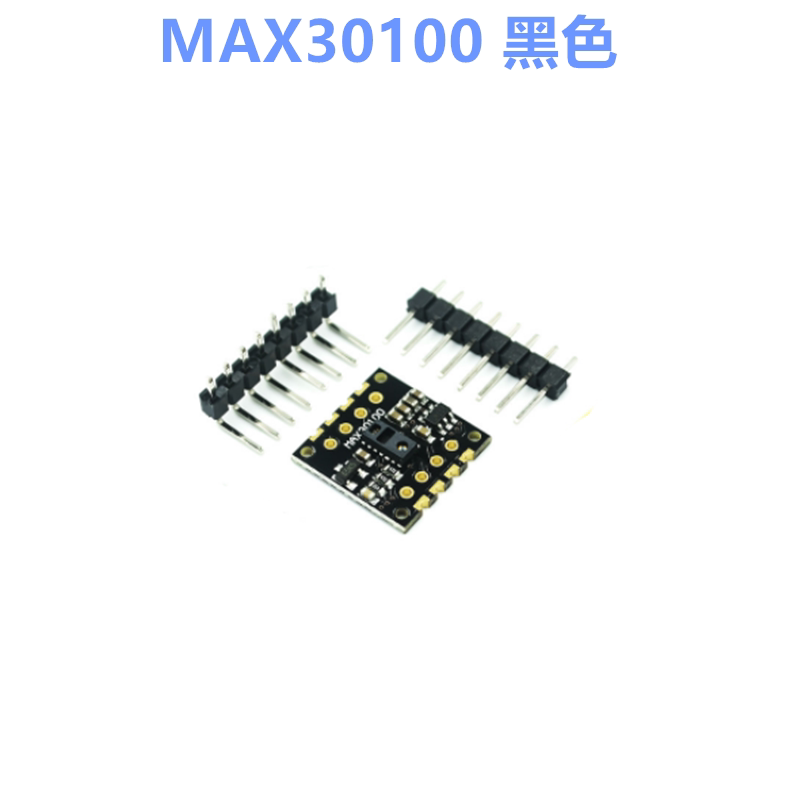

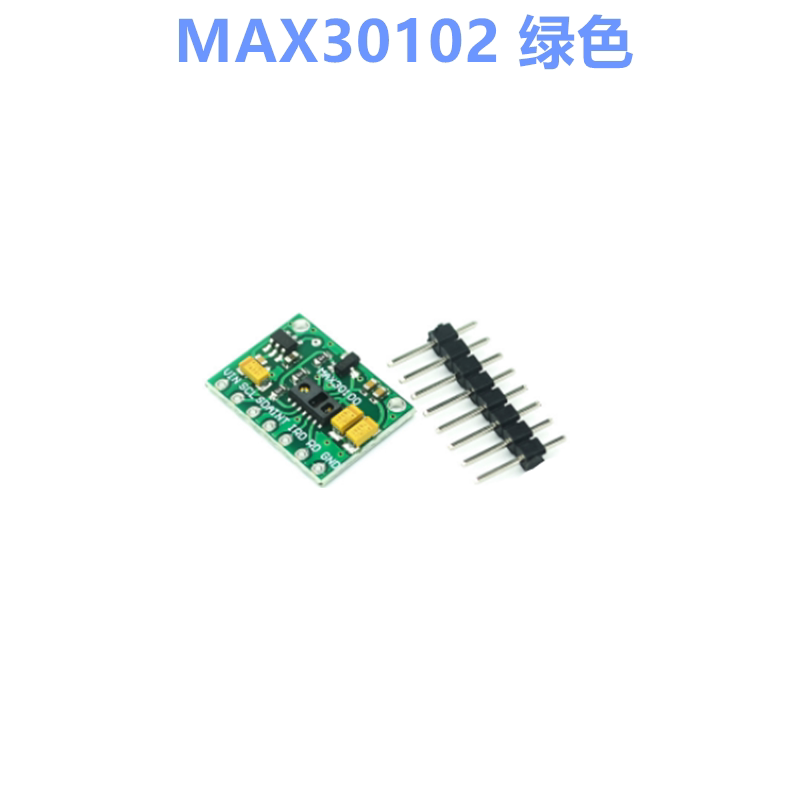

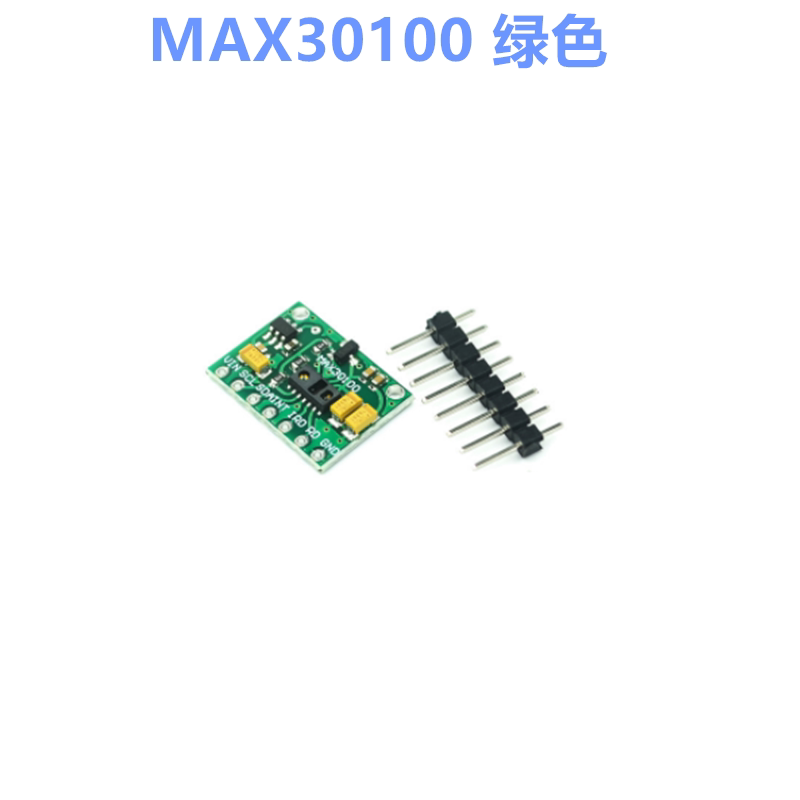

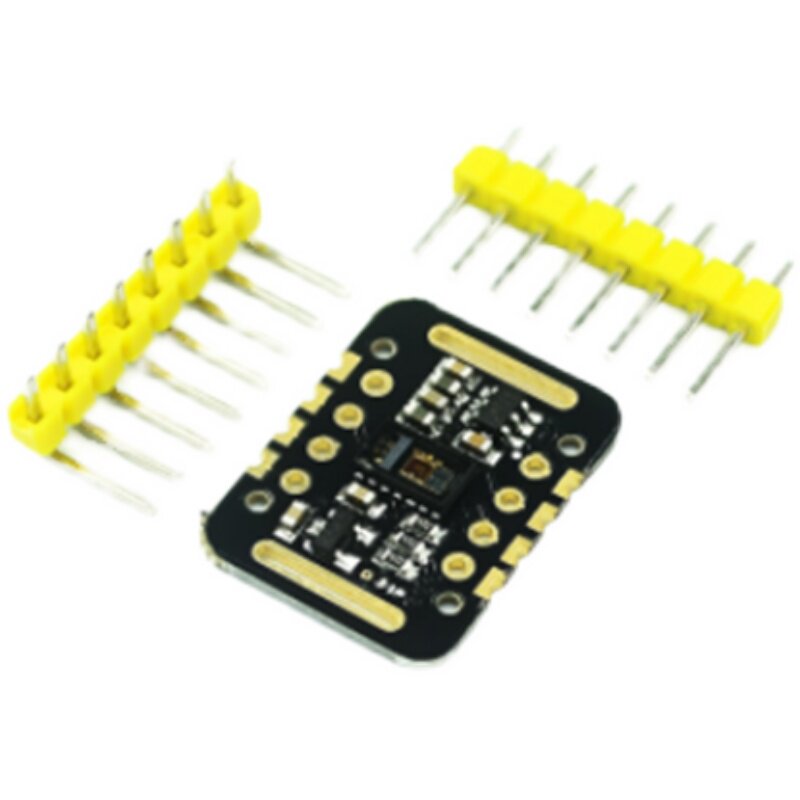

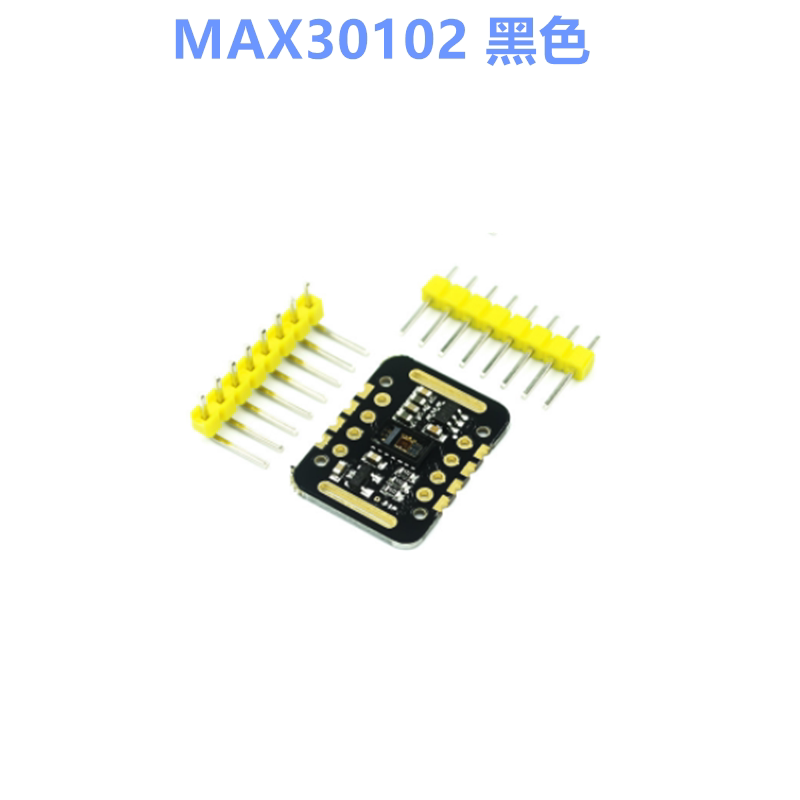

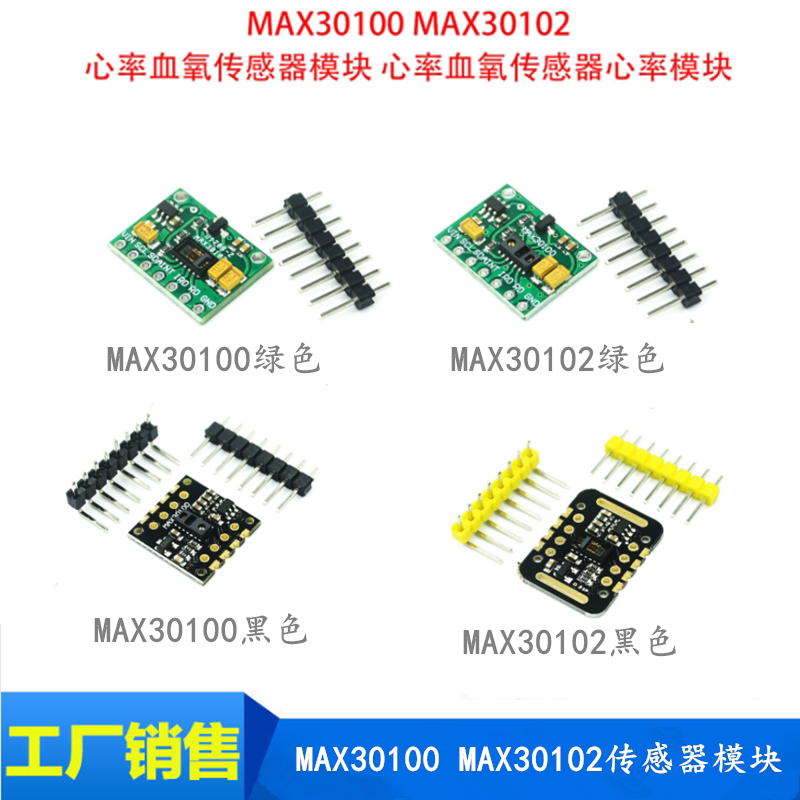

| Цвет: | MAX30100 Зеленый, Max30100 черный, MAX30102 Зеленый, MAX30102 Черный |
Скачать информацию: https://pan.baidu.com/s/1gcaxa2mvvj956mqe3ln2wg
Описание продукта:
MAX30100/MAX30102 - это интегрированный модуль биосенсора биосенсора интегрированного пульсного измерителя кислорода в крови и монитора сердечного ритма.Он интегрирует светодиод красного света и инфракрасный светодиод, фотоэлектрический детектор, оптоэлектронное устройство и низкости электронные схемы с окружающим светом.MAX30102 использует источник питания 1,8 В и независимый 5,0 В для внутреннего светодиодного источника питания.Стандартный 12C -совместимый интерфейс, максимум для передачи собранных значений на одноэтажные микрокомпьютеры, такие как Arduino, KL25Z для частоты сердечных сокращений и расчета кислорода в крови.Кроме того, чип также может отключить модуль через программное обеспечение, а ток близок к нулю, а источник питания всегда поддерживает состояние питания.Из -за отличной производительности чип был применен к Samsung Galaxy в Samsung Galaxy S7 Телефон.По сравнению с предыдущим поколением MAX30100, MAX30102 интегрирует стеклянную крышку, чтобы эффективно устранить внешние и внутренние помехи света, и обладает лучшей и надежной производительностью.
Модуль датчика кислорода крови в крови представляет собой биосенсорный модуль, созданный на основе требований питания MAX30100/MAX30102.Его напряжение интерфейса связи 12C совместимо с 1,8 В/5 В, которое может быть разработано с обычными однопроизводительными микрокомпьютерами, такими как Arduino.
KL25Z, STM32 и т. Д. Выполняйте нормальную связь.Кроме того, может быть предоставлена соответствующая программа частоты сердечных сокращений и кислород в крови, что может легко начать с нескольких плат разработки для завершения мониторинга частоты сердечных сокращений и концентрации кислорода в крови.Он подходит для научных исследований и преподавательских демонстраций в частоте сердечных сокращений и кислорода в крови, а также очень подходит для вторичного развития.
Параметры модуля:
Размер окружной платы: 1520mm
Толщина платы: 2.5mm
Функция модуля: измерение сердца, концентрация кислорода в крови, напряжение подачи температуры: 1.8V-5V
Тип сигнала обнаружения: сигнал отражения света (PPG)
Интерфейс выходного сигнала: 12c интерфейс
Уровень интерфейса связи: 1,8/3,3 В. Необязательно
Длина волны светодиодного светодиода красного света: 650nm-670nm
Инфракрасный светодиодный пик длины волны: 870nm-900nm
Описание интерфейса:
VIN: конец импорта источника питания, 1,8V-5V
SCL: 12c автобусные часы
SDA: Данные шины 12C
Int: прерывание булавок
RD: выход 2,8 В, инфракрасный светодиод привода
RD: вывод 2,6 В, привод красный светодиод
GND: земля
Принцип Описание:
Существуют три традиционных метода измерения импульса: один из них - извлекать в ЭКГ сигналы;Первые два метода извлечения сигналов будут ограничивать активность пациентов.В качестве одного из наиболее распространенных методов измерения в измерении мониторинга он имеет характеристики простых методов, удобного износа и высокой надежности.
Основной принцип метода оптического накопления состоит в том, чтобы использовать различные световые пропускания человеческой ткани, когда сосудистый бит вызывает насыщение пульса и кислорода в крови.Исправьте пальцы, запястья или у мочки уха из повязки или клипы.При измерении насыщения гемофиллума рассчитывает поглощение инфракрасного и инфракрасного света на основе кислородного гемоглобина (HB02) и гемоглобина (HB).Кровеносные сосуды имеют сердцебиение и сокращение, а количество крови больше крови, когда он диастоличен.В соответствии с периодическими изменениями объема света, отраженными на датчике, частота сердечных сокращений может быть рассчитана.Формула расчета насыщения кислородом в крови
Инструкции по использованию
Интерфейс связи 12C модуля совместим с 1,8 В/5 В, что может общаться с большинством обычных плат разработки.
Уровни 1,8 В/5 В могут быть выбраны с помощью приповных соединений на модуле.Как показано на рисунке ниже, в середине точки припоя имеется публичная точка, и две стороны являются выбранными точками соединения уровня.Производственный продукт подключен к 3,3 В по умолчанию
