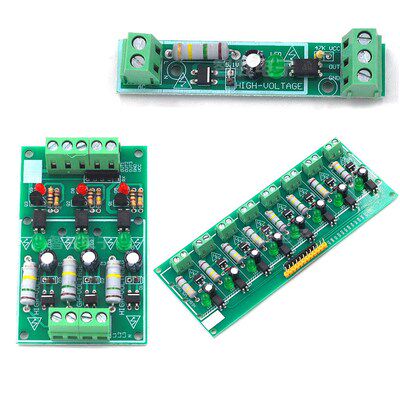

Модуль, 3/8, 220v, 220v, 220v
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | 1 дорога, 3, 8 -я дорога |

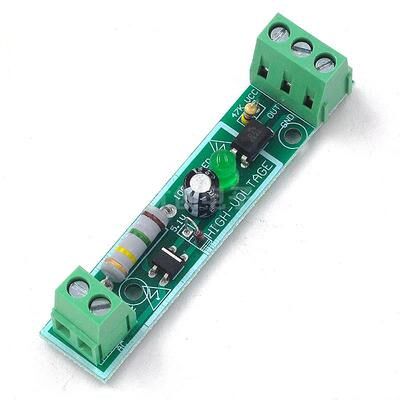

220 В переменного тока модуль обнаружения электрической связи 1 дороги
Функция: его можно использовать для обнаружения наличия напряжения 220 В переменного тока.
Выходной уровень TTL может быть обнаружен с помощью одного микрокомпьютера.Питание может быть 3-5 В
Его также можно подключить к уровню PLC24V.
При подключении к входной клемме ПЛК клемма COM ПЛК подключается к источнику питания 24 В. Введите выход сигнала из этой платы.
Зеленое 2p 5.0 Терминальное соединение 220 В напряжение
3p Терминал подключаемого ввода.
Размер доски 73 мм x15 мм
Предупреждение о безопасности:
Когда это практично, вы не можете коснуться какого -либо устройства в раме белой линии на плате после питания модуля. Потому что это высокое напряжение.
--------------------------------------------

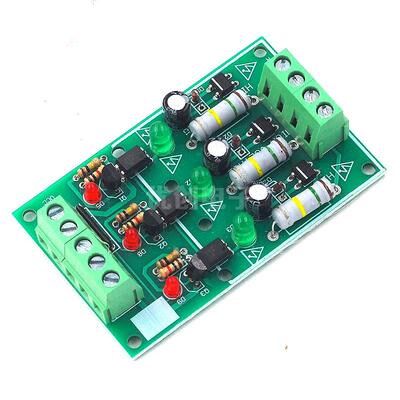

3 Описание дороги:
1. Функция: тестируйте и сообщайте, существует ли 220В;
2. Выходные высокие/низкие уровни: может быть непосредственно подключен к интерфейсу SCM IO для тестирования, напряжение составляет 3-5 В.
3. Адаптируется к соединению с ПЛК, совместимым почти со всеми входами ПЛК
---------------------------------------------

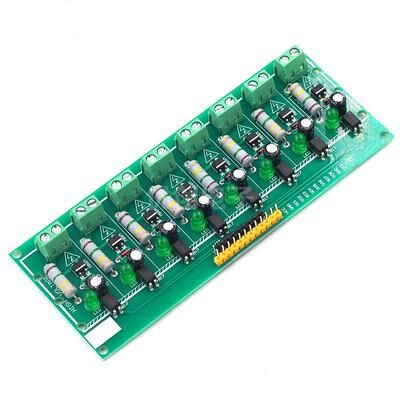

8 -й описание маршрута:
Функция:Проверьте, существует ли AC 220V
Выходная TTL Уровень: вы можете использовать MCU для тестирования, напряжение 3-5 В
Выход может подключаться к PLC 24V
Проводка:
При подключении входа ПЛК клемма COM ПЛК подключена к источнику питания 24 В, входной клемма подключен к выходу сигнала S1-S8, а GND OptoCoupler подключен к отрицательному электроду питания.
Синий терминал 5.0 подключен к напряжению 220 В и выходом сигнала желтого штифта.
Когда напряжение 220 В является нормальным, выходной сигнал низкий;
Примечание:
После того, как модуль включен, пожалуйста, не касайтесь какой -либо части рамы белой линии на панели, потому что это высокое напряжение.Обратите внимание на безопасность электроэнергии.
