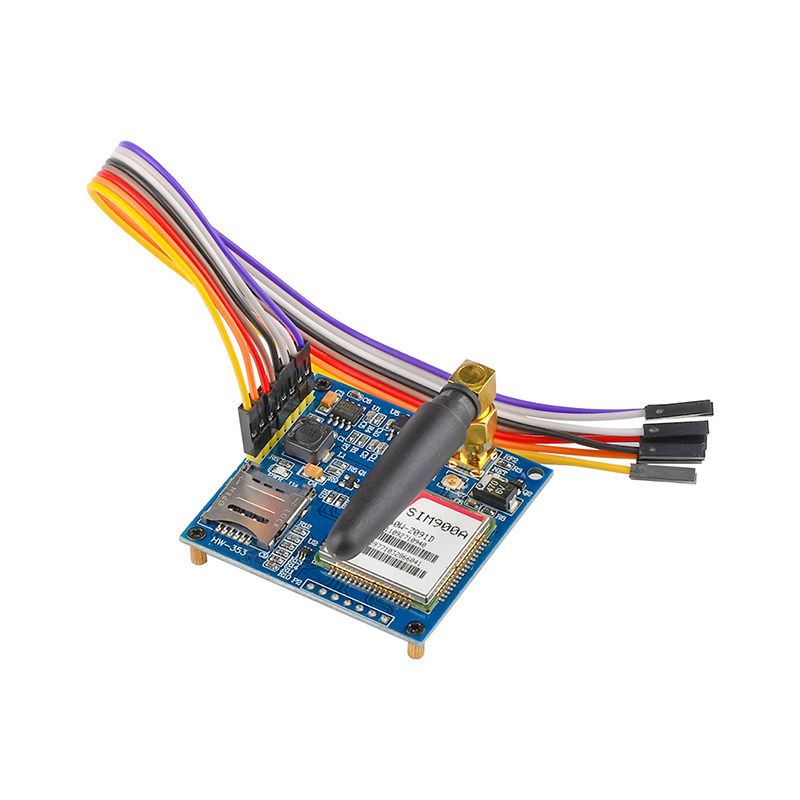

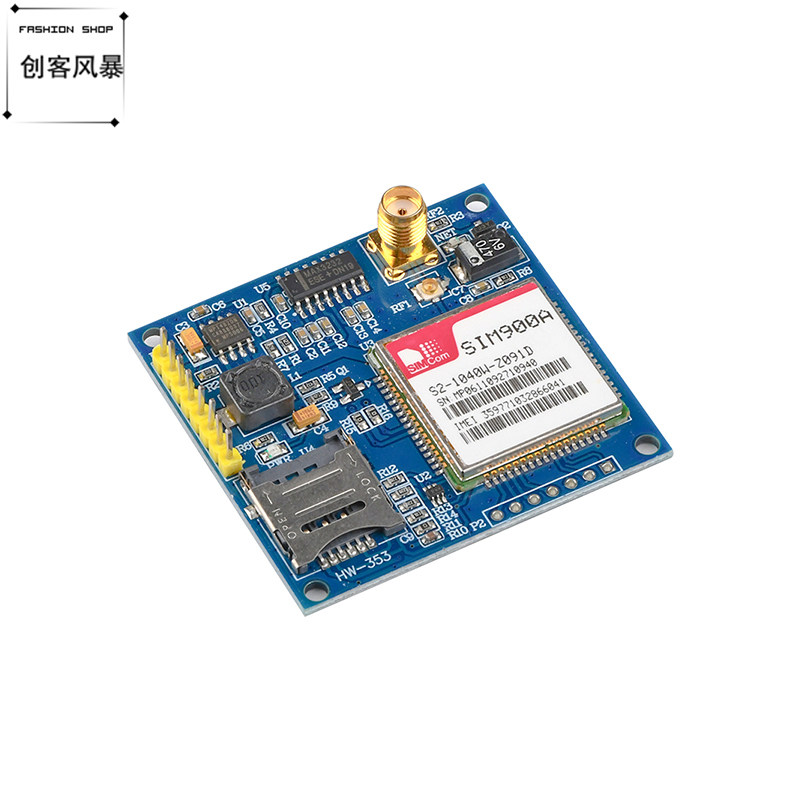

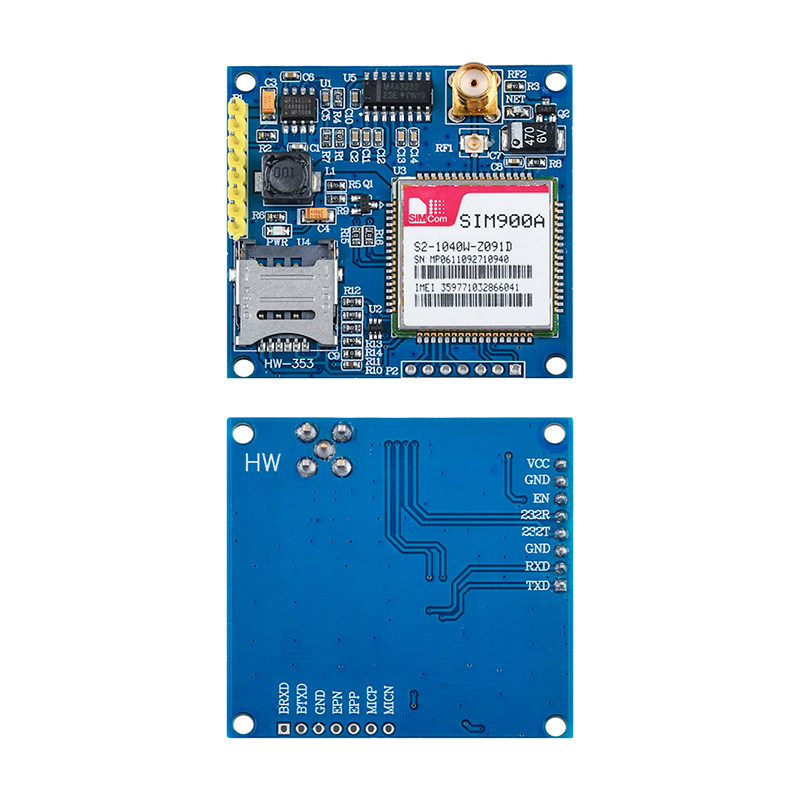

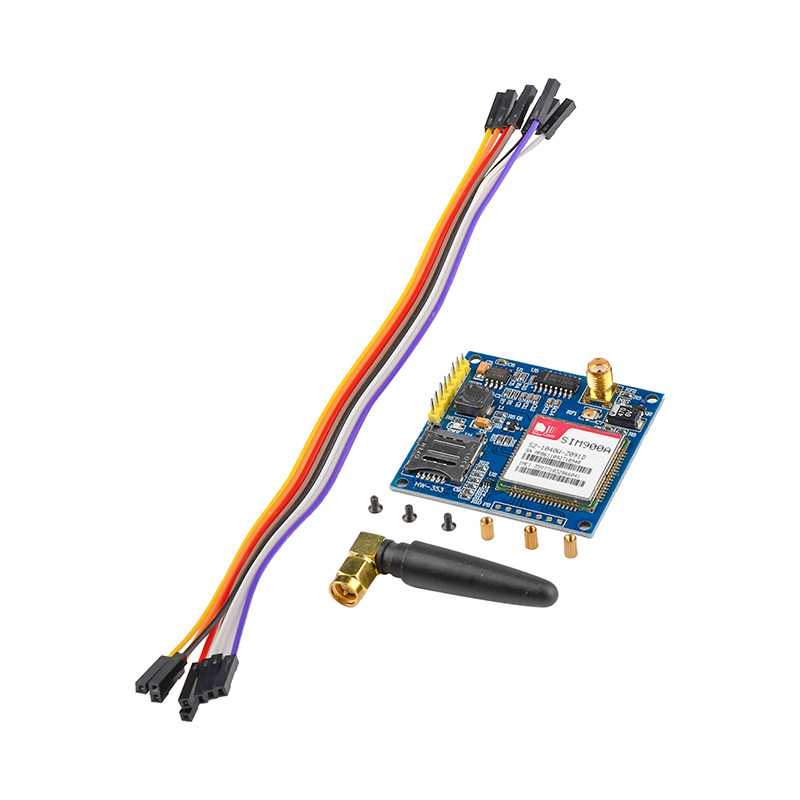

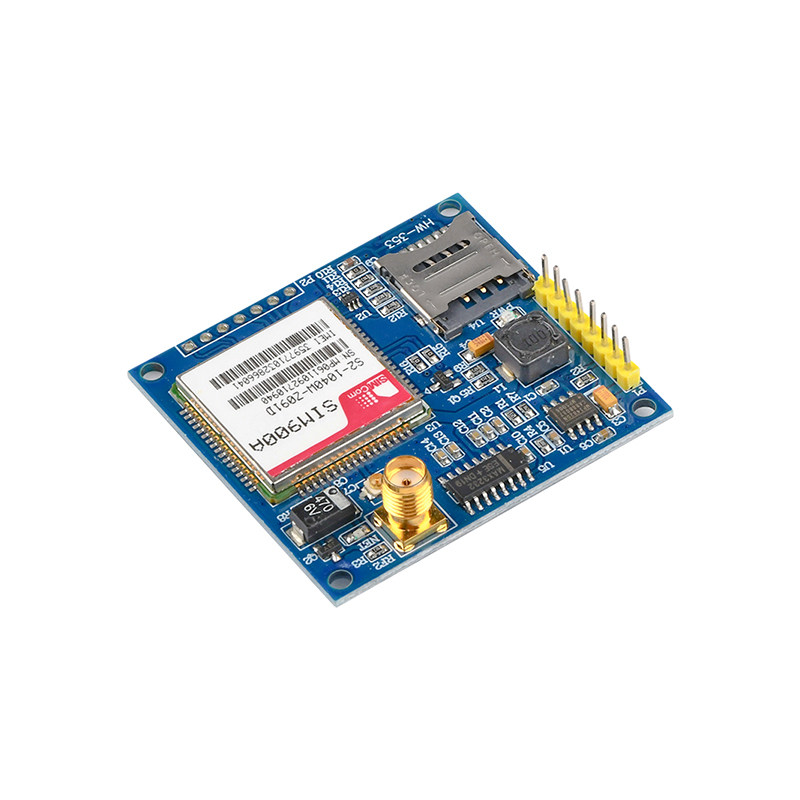

Arduino, DC, модуль, плата разработки, 900A, 3v
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Alxduino Due Parameter:
Процессор AT91SAM3X8EA
Рабочая напряжение 3.3 В.
Входное напряжение 7-12V
Входное напряжение (предел) 6-20 В
54 цифровых портов ввода/вывода (12 PWM -вывод)
12 моделирования входных контактов
Выходной контакт 2 моделирования (преобразование цифровой модели)
Общий ток ввода/вывода ввода/вывода базы данных.
3,3 В мощные булавки могут обеспечить 800 МАГ.
5 В пин -булавки могут вместе 800 млн. М.
Внутренняя емкость памяти 512 КБ
SRAM96 KB (two banks: 64KB and 32KB)
Частота частота 84 МГц
Меры предосторожности:
Alxduino Due - это специальный продукт Alxduino.
Каждый из них был строго протестирован перед доставкой этого магазина.
Чтобы узнать больше о проблемах, связанных с Due, вы можете выполнить поиск на официальном форуме Alxduino: http://Alxduino.cc/forum/index.php/board,87.0.html.
Выберите неправильный порт загрузки USB, обратите внимание, чтобы проверить Alxduino 1.5.x программное обеспечение, плата меню меню Выберите и USB Порт загрузки, который соответствует соединению линии, подключен к должным
Должная рутина:
Due Driver VGA Display: http://www.thetonywang.com/2012/11/08/alxduino-due-dga/
Обзор
AlxDuino Due 是 块 基于 基于 aTmel SAM3X8E ЦПУ 的 微控制 器板. 4 -Shay Adplaware Adplieware Adpliemare Serial Port, 84 МГц тактовая частота, интерфейс USB OTG, два ЦАП (преобразование модуля), два TWI, один разъем питания, интерфейс SPI, интерфейс JTAG, кнопка сброса и кнопку кнопки «Расборка».
ПРЕДУПРЕЖДЕНИЕ: В отличие от других Alxduino, рабочее напряжение Alxduino Due составляет 3,3 В.Порт IO также может нести напряжение 3,3 В.Если вы используете большее напряжение, например, 5 В для io -порт, вы можете сжечь чип.
Переплата уже содержит различные компоненты, необходимые для управления операциями.Alxduino, совместим с платой расширения Alxduino, со стандартами Alxduino 1,0 в 3,3 В и булавками.
Преимущество ядра руки
Из -за использования 32 -битных ядер ARM более мощный, чем другие Alxduino в предыдущем 8 -битном AVR Core.Очевидная разница в том, что:
32 -битное ядро может обработать 32 -битные данные в одном часе;
Тактовая частота 84 МГц;
96 Kbytes Sram;
512 Kbytes Flash;
Контроллер DMA, он может снизить давление, когда процессор выполняет много операций.
Принципная диаграмма и справочная конструкция
Alxduino-Due-reference-design.zip
Schematic: Alxduino-Due-schematic.pdf
Краткое содержание
Микроконтроллер AT91SAM3X8E
Рабочее напряжение Voltage 3.3V
Входное напряжение (рекомендуется) 7-12V
Входное напряжение (предел) 6-20V
Цифровые выводы ввода/вывода 54 (включая 12 ШИМ-выходов)
Входной канал симуляции Pins 12
Выходные каналы моделирования 2 (DAC)
IO порт общий выходной ток 130 мА
3,3 В выходная емкость порта 800 mA
Выходная способность порта 5 В 800 mA
Flash 512 КБ (все свободное место для хранения пользовательских программ)
SRAM 96 КБ (две части: 64 КБ и 32 КБ)
Тактовая частота 84 MHz
источник питания
AlxDuino Due может быть питается с помощью интерфейса Micro USB или внешнего источника питания, а источник питания может быть автоматически выбран.
Внешний (не USB) источник питания может использоваться с адаптером AC-DC (стены) или батареей.T -адаптер может быть вставлен в центр спецификации 2,1 мм является положительным розеткой для подключения к источнику питания контроллера.Вводы из батареи могут быть вставлены в заголовки GND и VIN PIN -конец разъема питания.
Плата может работать на внешней поддержке от 6 до 20 вольт. следует:
Vin.
5V.Вы можете включить контроллер из трех мест из порта питания DC, USB и VIN.Вы также можете обойти регуляторную IC и питание непосредственно от выводов 5V и 3V3, но не рекомендуется его использовать.
3.3V. Пестональный штифт 3,3 В выводится через встроенный чип стабилизации напряжения. Максимальный ток составляет 800 мА.Это напряжение также является рабочим напряжением SAM3X.
GND. Земные булавки.
IOREF.
место для хранения
SAM3X имеет 512 КБ (два 256 КБ) для хранения вспышки для пользовательских программ.Когда Atmel уже производит чип, загрузчик был написан в ROMВы можете стереть данные в вспышке SAM3X через кнопку втирания на плате.
Ввод и вывод
Digital I/O: pins from 0 to 53
Используйте функцию PinMode (), DigitalWrite () и DigitalRead (), и каждый IO может использоваться в качестве входного и выходного порта.Они работают в 3,3 В.Каждый iO может вывозить ток 3 мА или 15 мА или ввести 6 мА или 9 мА ток.У них также есть внутреннее сопротивление на 100 тыс. Эуро (не тянет в состоянии по умолчанию).Кроме того, некоторые булавки имеют особые функции:
Serial: 0 (RX) and 1 (TX)
Serial 1: 19 (RX) and 18 (TX)
Serial 2: 17 (RX) and 16 (TX)
Serial 3: 15 (RX) and 14 (TX)
Отправьте порт приема (работая на уровне 3,3 В).
ШИМ: PIN -код от 2 до 13
Используйте функцию AnalogWrite (), чтобы обеспечить 8 -битный выходной сигнал. Вы можете изменить точность выхода ШИМ через функцию AnalogWriterErotoration ().
SPI: интерфейс SPI (называемый интерфейсом ICSP на других alxduino)
Вы можете использовать библиотеку SPI для общения.PIN -код SPI был приведен к 6 -пискому подключению, которое может быть совместимо с Uno, Leonardo, Mega2560.SPI Due может использовать свои функции высокого уровня в расширенной библиотеке Due.
CAN: CANRX и CANTX
Аппаратная поддержка может, но Alxduino в настоящее время не предоставляет API
"L" LED: 13
На цифровой ноге есть встроенный светодиод 13. Когда штифт высокая электричество, светодиод яркий, штифт низкий, а светодиод не яркий.Поскольку 13 -й нога имеет функцию выходной сигнала ШИМ, регулировка яркости может быть выполнена.
TWI 1: 20 (SDA) и 21 (SCL)
TWI 2: SDA1 и SCL1.
Поддержать использование библиотеки проводов для связи TWI
Ввод моделирования: от A0 до A11
AlxDuino Due имеет 12-канальный входной конец и моделирования, и каждая дорога имеет 12-битную точность (0-4095).По умолчанию точность аналогового ввода составляет 10 бит, что такое же, как и контроллер Alxduino других моделей.Вы можете изменить точность выборки АЦП с помощью аналогового диапазона аналоговых входов.Если измерение выше напряжения 3,3 В, SAM3X может быть сожжен.Функция analogReference () неверна.
PIN -код AREF получает эталонную ногу SAM3X модели через мост резисторов.
DAC1 and DAC2
Предоставьте 12 -бит точности аналоговый вывод (4096 уровней) через функцию AnalogWrite ().
Другие булавки:
AREF
Имитационное входное опорное напряжение.Используйте через AnalogReference ().
Reset
Подключите контроллер с низким сбросом.Типичное приложение состоит в том, чтобы подключить кнопку сброса на плате расширения через эту ногу.
Общаться
Alxduino Dues может общаться с компьютерами, другими Alxduino или другими контроллерами различными способами.SAM3X предоставляет набор UART с набором аппаратного UART и 3 набора уровней TTL (3,3 В) для последовательной связи.
Интерфейс загрузки программы подключен к ATMEGA16U2, он практически для COM -порта (Windows требует файла .INF для идентификации устройства, а OSX и Linux могут быть автоматически идентифицированы).Серийный порт RX0 и TX0 предоставляют последовательный порт для USB Communication для загрузки программ через ATMEGA16U2.Alxduinoide содержит последовательный монитор, который может мониторинга или получать простые данные через мониторинг последовательного порта.Когда данные передаются 16U2 или USB подключены к компьютеру (не последовательная связь на 0, 1 на 0, 1), светодиоды RX и TX на плате будут мигать.
Виртуальная последовательная связь CDC нативного USB -порта может обеспечить последовательный порт, который подключен к монитору последовательного порта или другими приложениями на вашем компьютере.Этот USB -порт также может использоваться для моделирования USB -мыши или клавиатуры.Чтобы использовать эту функцию, проверьте страницу поддержки библиотеки библиотеки мыши.Этот собственный USB -порт также может быть подключен в качестве USB -хоста для подключения других периферийных устройств, таких как мышь, клавиатура, смартфон.
SAM3X также поддерживает связь TWI и SPI.В Alxduinoide вы можете легко использовать шину TWI через библиотеку Wire;
Программирование
Alxduino dude через alxduinoide“download”Загрузите программу.. Загрузка программ на Alxduino SAM3X отличается от загрузки программ на контроллер AVR.Это связано с тем, что перед загрузкой программы необходимо стереть флэш.Программа в ПЗУ SAM3X выполнит задачу загрузки, но необходимым условием для запуска этой программы является то, что флэш-пространство SAM3X пусто.
Оба интерфейса USB могут загрузить программу.
Порт программирования: используйте этот порт для загрузки, вам нужно выбрать в Alxduinoide"Alxduino Due (Programming Port)"Как ваша доска.Подключите порт программирования (тот, который рядом с DC) к вашему компьютеру.Порт программирования использует 16U2 в качестве первого UART (RX0 и TX0), подключенного к SAM3X в качестве USB -сериала.На 16U2 есть две стежки, соединенные с сбросом, и стерла ногу, подключенную к SAM3X.В ходе 1200 Портленда, открытие и закрытие последовательного порта вызовет программу жесткого письма SAM3X и запускает протирку и сброс SAM3X через последовательный порт до связи.Рекомендуется использовать этот порт и загрузить программу в Alxduino.По сравнению с использованием нативного USB -порта мягкого чипа потирания, он более стабилен и надежен с помощью порта программирования.Даже если основной чип сломан, порт все равно будет работать.
Настоящий порт: используйте этот порт для загрузки, вам нужно выбрать в Alxduinoide "Alxduino Due (Native USB Port)"Как ваша доска.Подключите собственный USB -порт (тот, который рядом с кнопкой сброса) к вашему компьютеру.Под 1200 Портлендом, открытие и закрытие последовательного порта вызовет программу мягкого письма SAM3X: флэш -пространство протирается, а программа превращается в область загрузчика.Если основной чип поврежден, программа мягкого втирания не будет работать, потому что программа полностью находится на SAM3X.Переключение нативного USB -порта Baudrate не сбрасывает SAM3X.
В отличие от других контроллеров Alxduino, использующих программы загрузки Avrdude, программа с надлежащей загрузкой зависит от Bossac.
Исходный код прошивки ATMEGA16U2 можно найти в библиотеке AlxDuino.Вы можете использовать внешний программист для сжигания прошивки через интерфейс ISP (Cover DFU Bootloader).Для получения дополнительной информации, пожалуйста, обратитесь к связанным документам.
Защита от перегрузки USB
Существует самооплата о самооценке Alxduino.Большинство компьютеров обладают внутренней защитой от перегрузки, и этот предохранитель может обеспечить дополнительный уровень защиты.Когда ток превышает 500 мА, предохранитель будет автоматически отключен, пока не будет перегрузки или короткого замыкания.
Совместимость доски внешнего вида и расширения
Форма 2560 такая же.Просто рассмотрим уровень совместимости доски расширения.
