Super Si4432 Беспроводной модуль/длинный беспроводной модуль/Wall King/Wireless Persopiver Module/1000 метров
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Скачать информацию: http://pan.baidu.com/s/1qwjwixe
【Внедрение продукции】
Беспроводной модуль XL4432-SMD тщательно спроектирован версией SI4432 B1 нашей компании SI4432 B1 версии Silicon Labs.SI4432-это один из беспроводных чипов Cilicon Labs Ezradiopro. может достигать+20 дБм, что в некоторой степени соответствует сложности разработки сложности развития радиочастотного сигнала.В условиях максимальной установки мощности открытое расстояние связи может достигать тысяч метров.Известный как «Король стены».Модуль интегрирует все функции, связанные с РЧ, и устройства.
【Особенности модуля】
- XL4432-SMD производится на основе оригинальной дизайна оригинальной информации кремния. Это наиболее характерный из припева SI4432.
- Модульные устройства представляют собой индуктор с высокими характеристиками в деревне. Спецификации высокой оценки 10 ч / млн в кристалле гарантируют, что беспроводные характеристики модуля полностью отражены.
- Он обрабатывается заводом Professional OEM Shenzhen Professional OEM с использованием экологически чистой сварки ведущих с высокой категории.
- Интерфейс SPI, небольшой размер громкости, интерфейс отверстия штампа удобен для встроенной конструкции, полностью расширить расстояние и повысить производительность вашего оборудования. 【Список доставки】

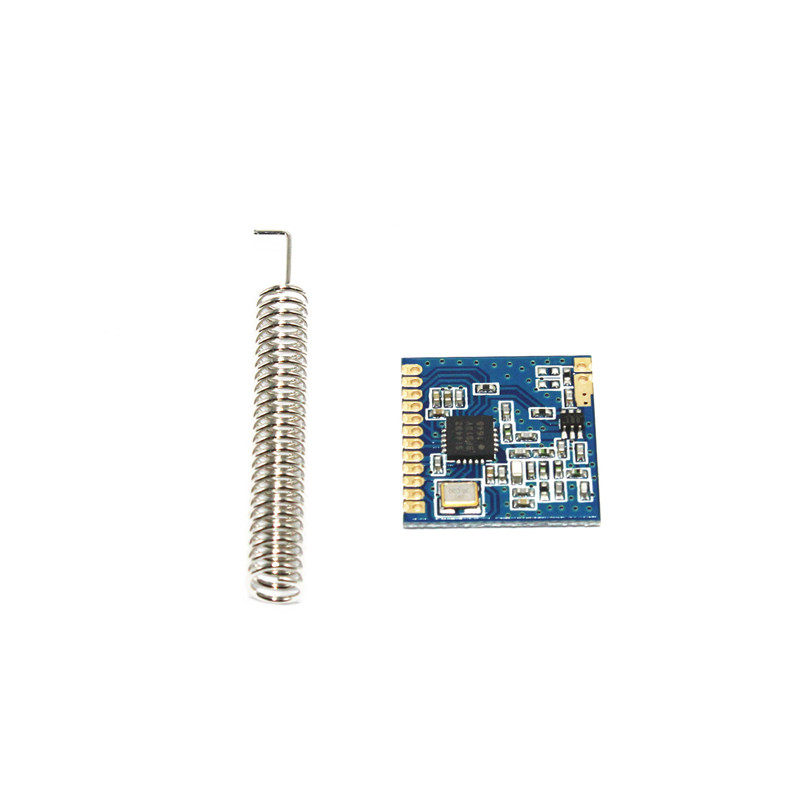

- XL4432-SMD Беспроводной модуль
- Одна серебряная антенна 433 м
【Подробные инструкции модуля】
1. Частотный диапазон: 410-440 м (оптимальный диапазон матчей антенн, а домашний район является свободной полосой частот ISM)
2. Чувствительность: Gundam -120 ~ -121DBM (1,2 Кбит / с)
3. Максимальная выходная мощность беспроводного запуска: 20 дБм (1,2 Кбит / с, 433 м)
4. Скорость передачи данных: 0,123-256 Кбит / с.
5. Режим модификации: FSK, GFSK и OOK
6. Питание: 1,8-3,6 В.
7. Ультра -Low -Conserance в режиме потери мощности составляет 10NA (4,21 мс), в режиме ожидания 300NA, спящий режим 600NA (1,21 мс); получение тока 18,5 мА, максимальный ток запуска 80MA (200US).
8. Индикация прочности по цифровому получению сигнала (RSSI)
9. Функция Timing Wake -Up, функция беспроводной бодрствования (WUT)
10. Автоматическое сопоставление и два управления переключателем.
11. Настроенная структура пакета данных
12. Предыдущее обнаружение сигнала синхронизации
13. 64 -blete и получение регистра данных (FIFO)
14. Интегрированное обнаружение мощности с низкой батареей в пленке
15. Датчик температуры и преобразователь модуля 8 -бита в пленке
16. Диапазон рабочей температуры: -40 ~ +80°C (температурные характеристики и консистенция продукта намного лучше!)
17. Интегрированный регулятор
18. Функция частотного прыжкаSUNLEPHANT19. Функция сброса мощности мощности
20. Встроенная функция регулировки кристаллической ошибки21. Чип автоматически рассчитывается и проверяет CRC-16 и поддерживает три 16-битных полинома CRC
22. Может быть доступно максимум 4 -байт головы. Используйте фильтр куколок на приемном конце, чтобы вы могли установить его по адресу.Меры предосторожности приложения]
1. Антенна должна быть расширена, вдали от батарей, металлов и т. Д., Печата вокруг антенны запрещено наносить медь. Когда необходимо, части перекрывающейся печатной платы и антенны должны быть выдолблены или перфорированы.
2. Когда разработанные продукты размещаются в металлических оболочках и металлических шкафах, они должны использоватьсяЛиния подачи антенныВыйдите из сигнала из антенныSMA антеннаИли всасывающие антенны, в противном случае сигнал защищается металлической оболочкой и значительно снижает расстояние. Если требуется расстояние, можно использовать антенну с высоким уровнем гнева.
3. Дизайн питания.Питание является сердцем всей системы. Он должен быть сосредоточен на проектировании при проектировании.Беспроводной модуль SI4432 рекомендую рабочее напряжение 3.3 В, а переходной ток может обеспечить более 200 мА.SUNLEPHANT
4. Используя DCDC и LDO для снижения артериального давления, мы также должны рассмотреть влияние ряби и волнового тока.Ворота можно обработать сетями ЖК, где подключен источник питания;
5. Если батарея используется, переходной ток аккумулятора следует рассматривать достаточно. Рекомендуется использовать гидридную батарею литий -батареи без сухих аккумуляторов.
6. При разработке программного обеспечения вы должны максимально использовать связь с пакетами данных. Чем ниже скорость настройки связи, тем дальше расстояние.
7. При общении со скоростью связи вне демонстрационной программы примените инструмент расчета параметров, чтобы повторно рассчитывать параметры связи.И в соответствии с требованиями к коммуникациям вашего продукта скорректируйте надлежащим образом.
