Мотор *S, умный контроллер, модуль
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Скачать информацию: http://pan.baidu.com/s/1qwadjha
один Описание модуля

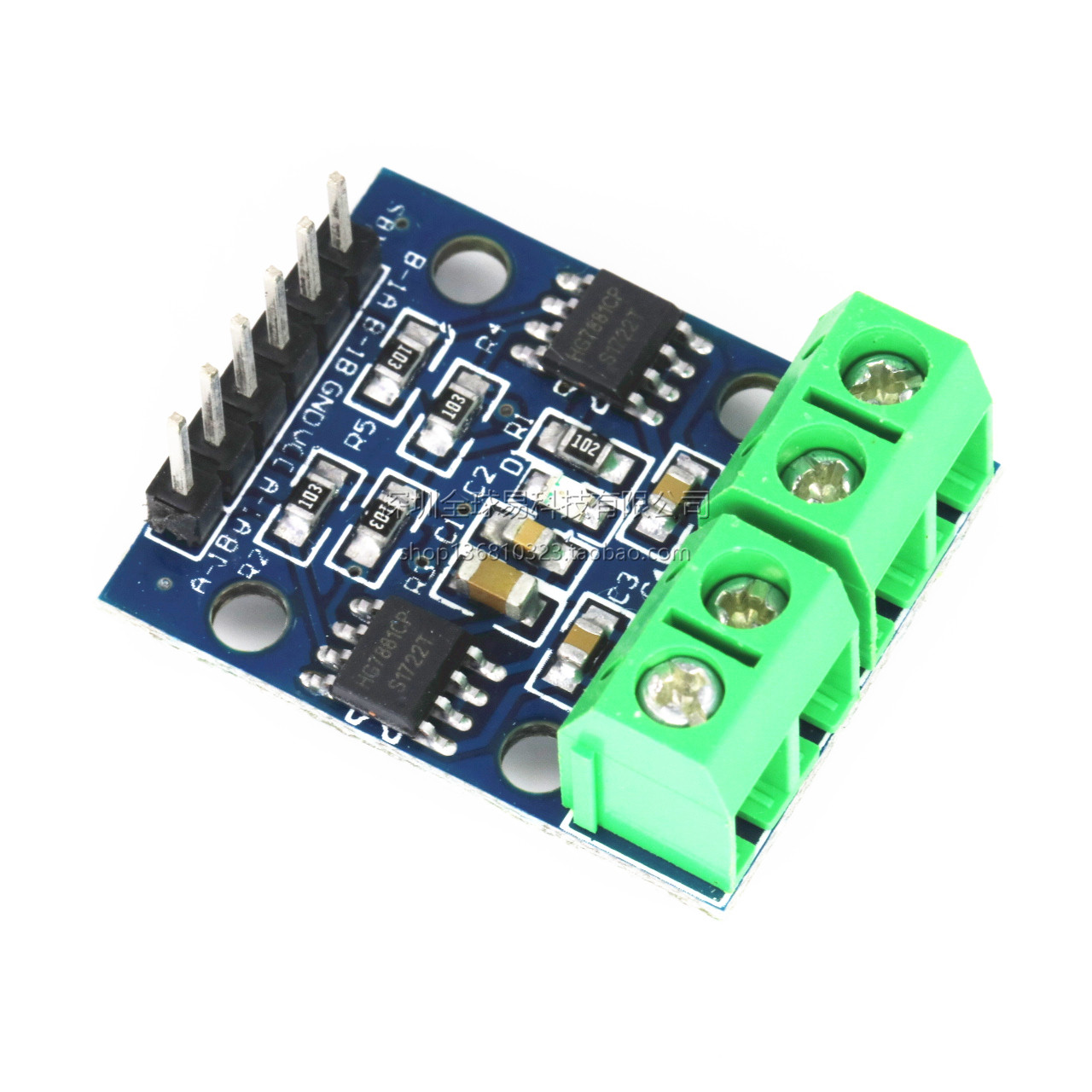

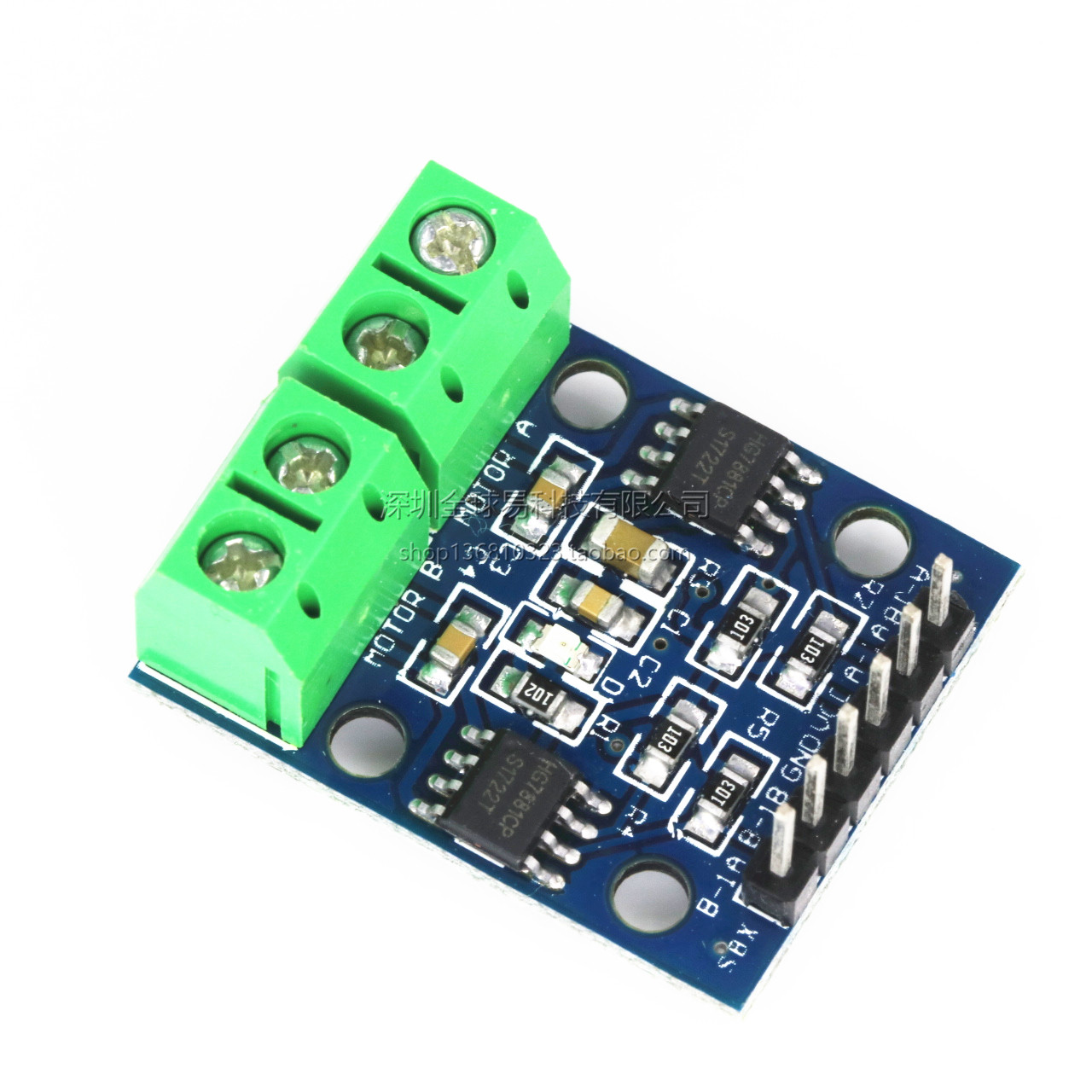

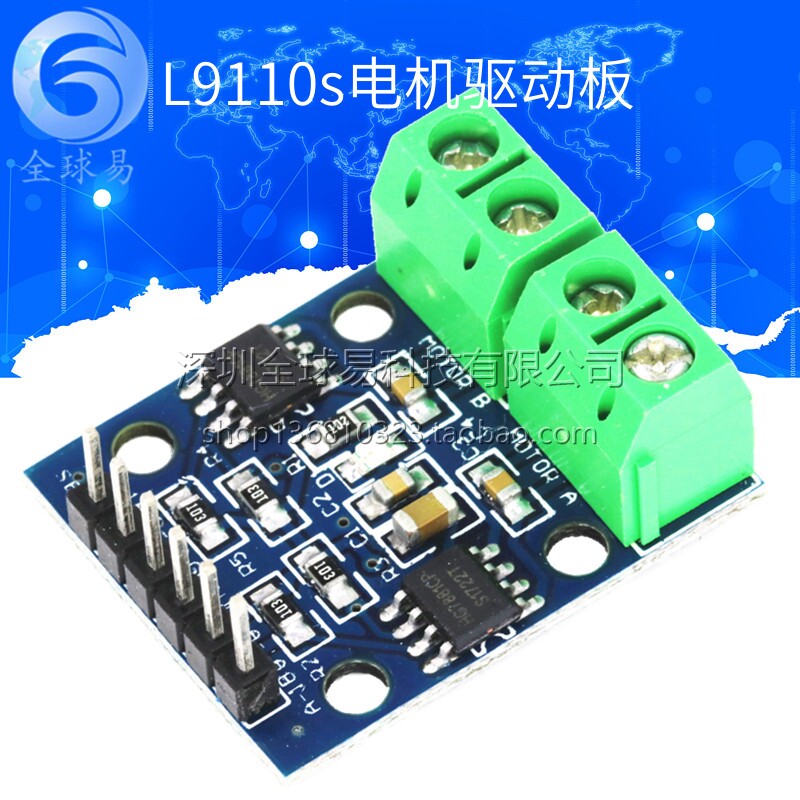

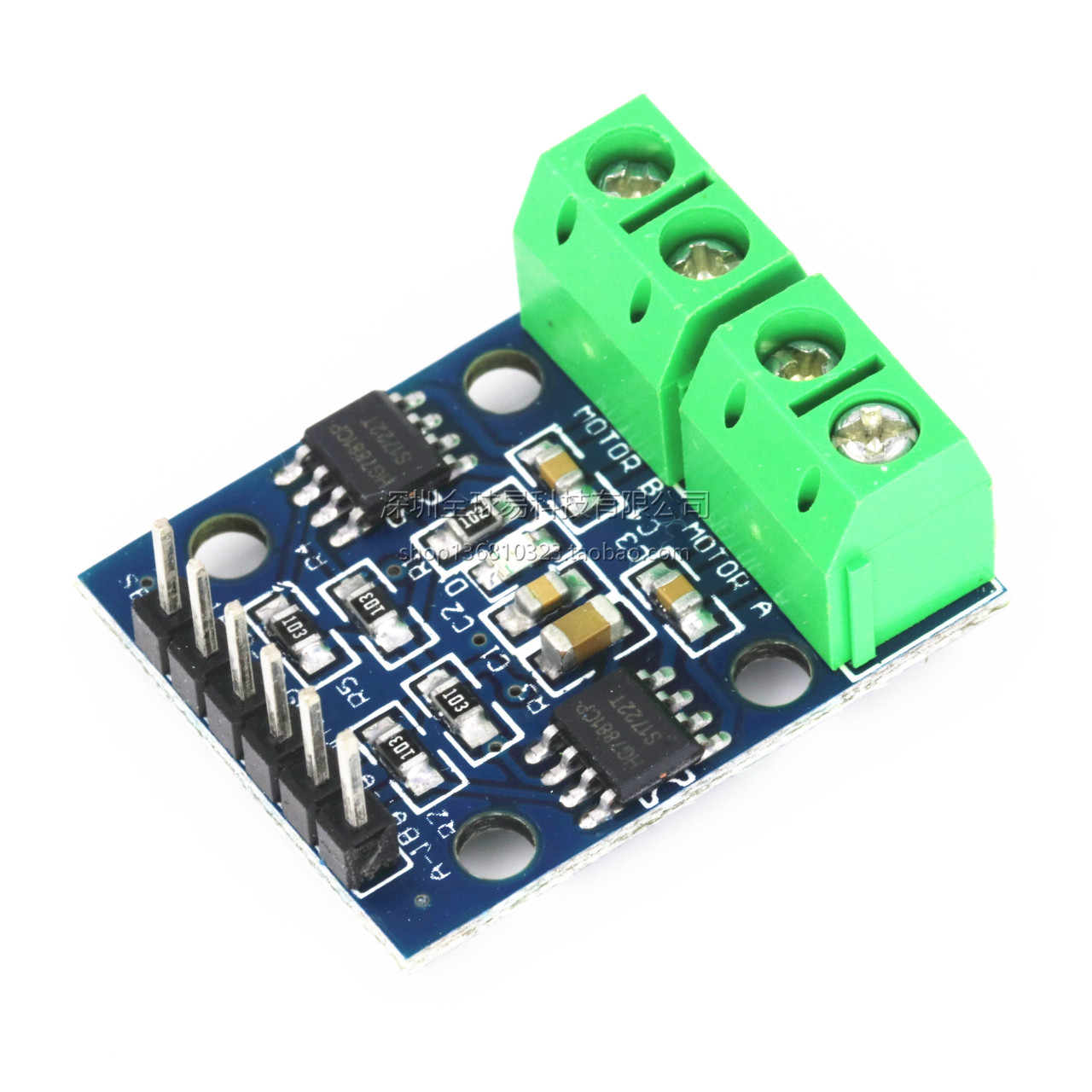

1 Dual L9110S Motor Diver
2 Модульный источник питанияНапряжение: 2,5-12 В.
3 Подходящий двигатель: от 2,5 В-12 В двигателя, 0,8А рабочего тока Гандама.
4 Может одновременно управлять 2 двигателями DC DC,или1 4 -Line 2 -Step Step Motor.

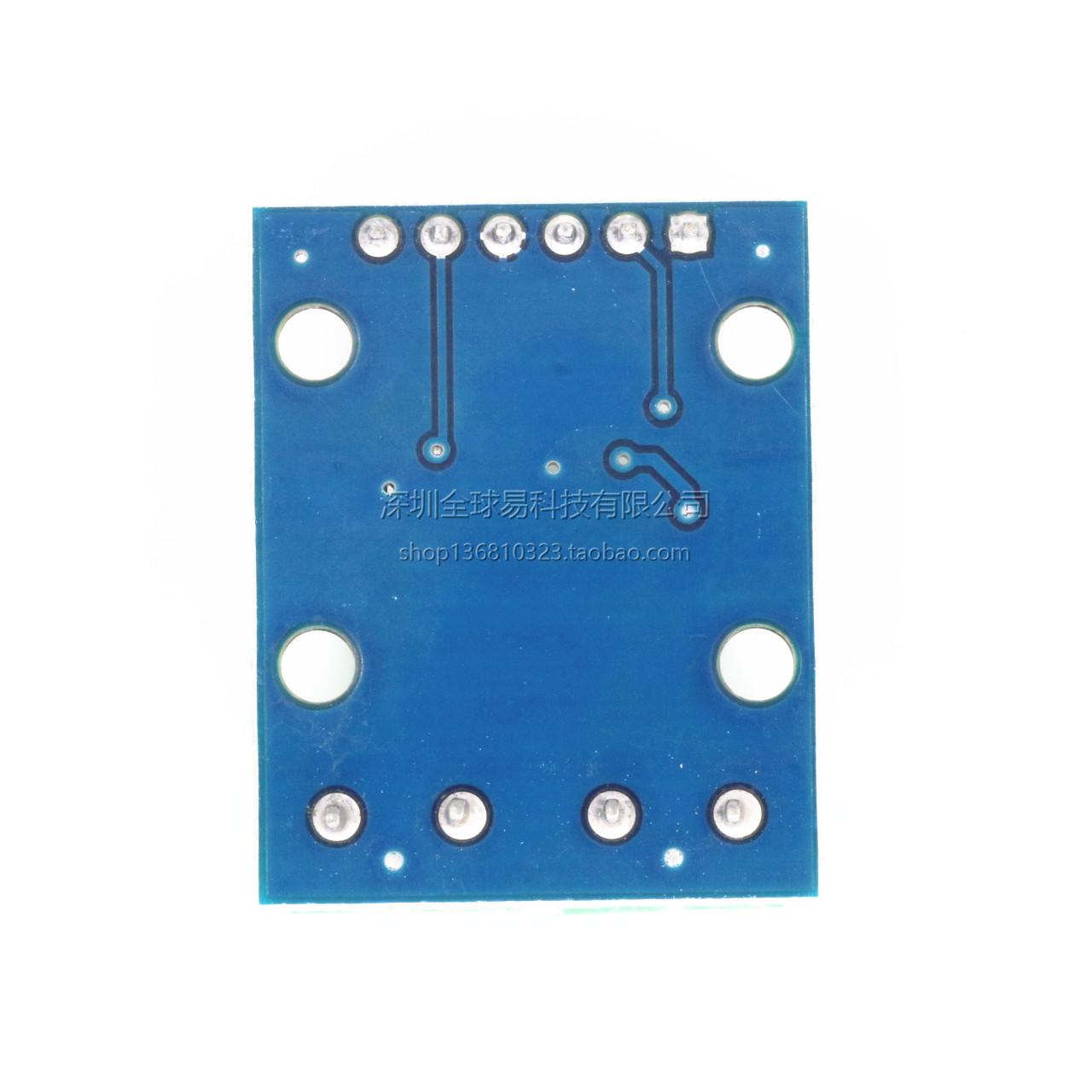

5 Размер платы PCB: 2,8 см*2,1 см. Супер маленький объем, подходящий для сборки
6 Есть фиксированные отверстия установки, диаметр: 3 мм
два Описание интерфейса модуля
【6p Инструкции по черной изгибающей игле】
1 VCC Внешний2.5V-12V напряжение
2 GND Внешний GND
3 IA1 Внешняя одиночная машинаIo порт
4 IB1 Внешняя одиночная машинаIo порт
5 IA2 Внешняя одиночная машинаIo порт
6 IB2 Внешняя одиночная машинаIo порт
[4p Зеленый терминал Описание]
1 OA1 OB1 Два контакта двигателя постоянного тока, без направления
2 OA2 OB2 Два контакта двигателя постоянного тока, без направления
три МодульИнструкции по использованию
Включите VCC, GND Индикатор модуля индикатора модуля
IA1Введите высокий уровень,IA1Введите низкий уровень, [[[OA1 ОБ1]Мотор вращается;
IA1Введите низкий уровень,IA1Введите высокий уровень, [OA1 ОБ1]Мотор реверсирует;
IA2Введите высокий уровень,IA2Введите низкий уровень, [[[OA2 OB2]Мотор вращается;
IA2Введите низкий уровень,IA2Введите высокий уровень, [OA2 OB2]Мотор реверсирует;
