CH378L CH378 Модуль U Диск TF CARD Читать и писать высокоскоростной USB MAID MANE и ROTE SERIAL PORT SPI
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Примечание. Пожалуйста, проконсультируйтесь, если вы в наличии перед съемкой!

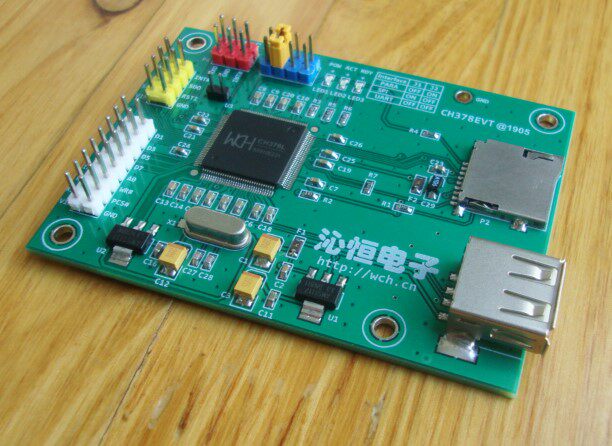

CH378L USB Master и Slave Module
Значок блинчика (размер печатной платы: 5,6 см x 7,6 см, без выступающей части интерфейса USB)
| Введение |
CH378 -это чип управления управлением файлами, который используется для быстрого чтения и записи файлов в одной системе микрокомпьютера с одной -кип.
CH378 поддерживает методы USB-устройства и методы хостинга USB, и имеет встроенную прошивку базовой прошивки USB-протокола, встроенные сплошные части специального протокола связи для устройства для хранения Macquest в встроенной прошивке интерфейса SD-карты в массовом хранилище. , FAT16 и FAT32, встроенные и прошивка управления файловой системой FAT12, поддерживают обычно используемое устройство для хранения USB (включая US Disk/USB Hard Disk/USB Flash Memory Disk/USB Reader) и SD -карту (включая стандартные SD -карты емкости SD -карты. и карты HC-SD высокой емкости, а также совместимость с протоколом MMC Card и TF-карта).
CH378 支持三种通讯接口 ： 8 位并口、 SPI 接口或者异步串口 ， 单片机/DSP/MCU/MPU 等控制器可以通过上述任何一种通讯接口控制 CH378 芯片 ， 存取 U 盘或者 SD 卡中的文件或者Общение с компьютером.

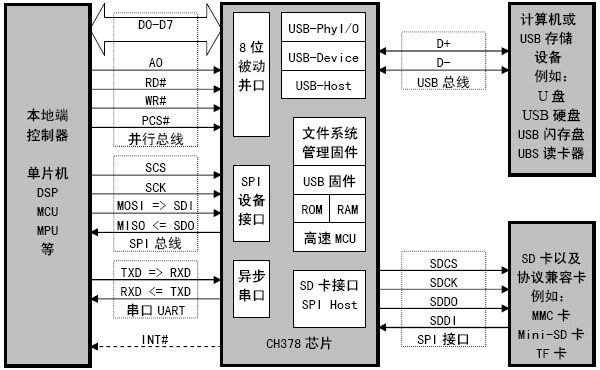

На рисунке ниже показано CH378L Схема ящика применения:
Основные особенности CH378 заключаются в следующем:
● Поддержка12 Мбит / с полной скорости и 480 Мбит / с с высокой скоростью USBКоммуникация, периферические компоненты нуждаются только в кристаллах и конденсаторах.
● Поддерживайте интерфейс интерфейса хоста USB-Host и интерфейс устройства USB-устройства, а также поддерживайте методы динамического переключения хоста и методы оборудования.
● Поддержка управления передачей, передачи пакетной передачи и прерыванием передачи USB -устройств.
● Автоматически обнаруживает соединение и отключение USB -устройства и предоставьте уведомление о событии подключения оборудования и отключения.
● ПредоставьтеИнтерфейс хоста SPI с максимум 50 МГц, Поддержка SD -карт и карты MMC и карты TF, совместимые с их протоколами.
● Процессор протокола протокола управления USB -управлением упрощен для упрощения обычно используемой трансмиссии управления.
● Встроенный протокол обработки прошивки массивный протокол связи для больших объемов хранения, поддерживает протокол трансмиссии только для объема, а также SCSI, UFI, RBC или USB-устройство (включая USB Flash Drip/USB Hard Disk/USB Flash Drip Drip ) Сущность
● Построен -инФайловая система FAT16 и FAT32 и FAT12Прошивка управления, поддержкаЕмкость достигает 32 ГБU Диск и SD -карта.
● Предоставьте функции управления файлами: открыть, создавать или удалять файлы, перечислить и поиск файлов, создавать подчинки и поддержать имена длинных файлов.
● Предоставьте функцию чтения и записи файла: чтение и записи файлов в много -стадии Sub -Directory с байтами в качестве минимальных единиц или сектора.
● Предоставьте функции управления дисками: инициализировать диск, запрос физических возможностей, оставшиеся вопросы запроса и чтение физического сектора.
● Предоставьте функцию автоматической демонстрации чипа, создание и чтение демонстрационного файла.
● ПредоставьтеВысокая скорость 8 -бит пассивного параллельного интерфейса, Поддержите параллельную шину данных, подключенную к одному микрокомпьютеру.
● ПредоставьтеИнтерфейс устройства SPI со скоростью до 30 МГц, Поддержите серийную шину SPI, подключенную к одному микрокомпьютеру.
● ПредоставьтеАсинхронный последовательный порт с максимальной скоростью 10 Мбит / с, Поддержите последовательный порт, подключенный к одному микрокомпьютеру, поддерживайте динамическую корректировку скорости осадки связи.
● Поддержка режима низкого энергопотребления.
● Создан -в 20 крэм, может использоваться в качестве буфера для чтения и записи файла или использовать его в качестве обычной оперативной памяти, что значительно снижает требования к ресурсам внешней системы.
● Предоставьте LQFP64M или LQFP128 ведущую упаковку, совместимую с ROHS.

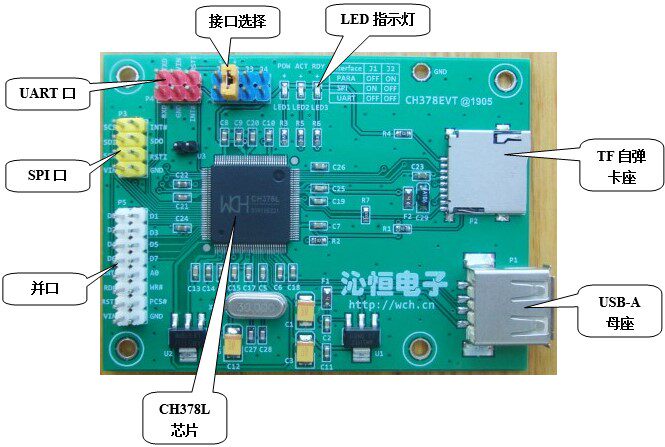

| Определение интерфейса и профиль подключения |
1. GND<------>Гнездо
2. Вин <------>Внешний источник питания 5 В (рекомендуется обеспечить отдельную питание в этом модуле: ток: ток>120mA)
3.RXD <------>Txd
4,TXD <------>Одиночная машина RXD
5. int#<------>Возьмите однообдушительную машину в iO (выход модуля прерывания)
6RSTI <------>Возьмите однообдушительную машину в iO (необходимо управлять этим модулем при сбросе этого модуля)
7. S.CS <------>Поднимите один порт/SPI -порт с одной -чип -машиной: выбор пленки
8. сCK <------>Поднимите один порт/SPI -порт с одной -чип -машиной: часы: часы
9, сDI <------>Поднимите один порт/SPI -порт с одной -чип -машиной: MOSI
10. сDO <------>Поднимите один порт/SPI -порт с одним -Chip Machine: Miso
11. D0 ~ D7 <------>Поднимите одно -кладовую машину io Port/8 битов и рот
12. A0 <------>Возьмите одно -кладовую машину ввода
13. Rd# <------>Возьмите одно -кладовую машину ввода
14. WR# <------>Возьмите одно -кладовую машину ввода
15PCS <------>ПриказПрокладка: Chip select
16, J1, J2 <------> Установите интерфейс выбора
Примечание.
| Применимый персонал |
Учебный и развитый персонал, основанный на USB -интерфейсах, должен обладать определенной способностью программирования C -языка.
| Список доставки |
1. CH378L USB -модуль 1 шт.
2. Информация об обученииСправочная рутина (Нет реального объекта, передачи сети)
Ниже приведены дополнительные аксессуары:
1. Общественный для общественного стандарта USB -кабель данных [Купить жесткую точку зрения]
2. Dupont Line 2.54[Купить жесткую точку зрения]
3.Линия DuPont 2,54 расстояние длиной 30 см[Купить жесткую точку зрения]
| Добрые советы |
1. Модуль должен работать внешним управлением MCU для работы.
|
