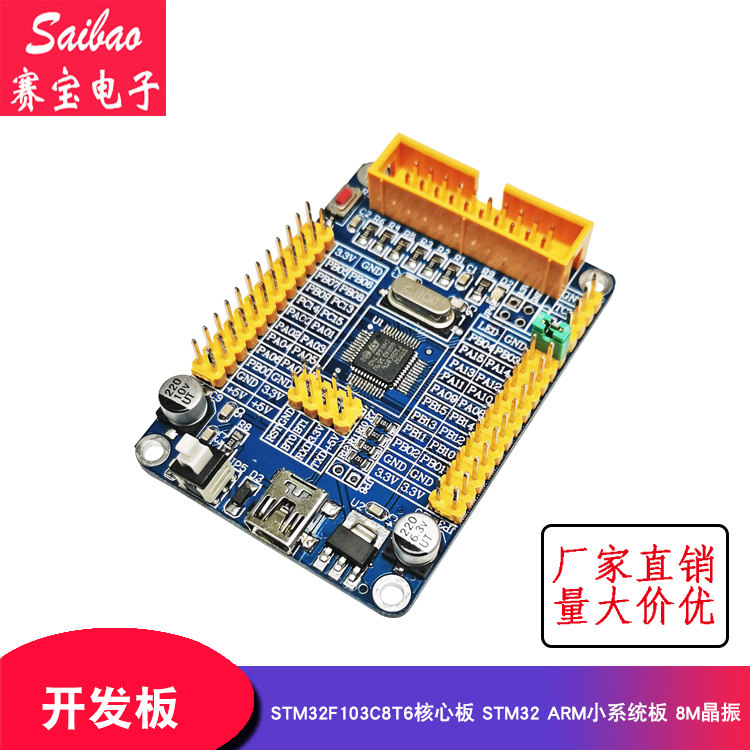

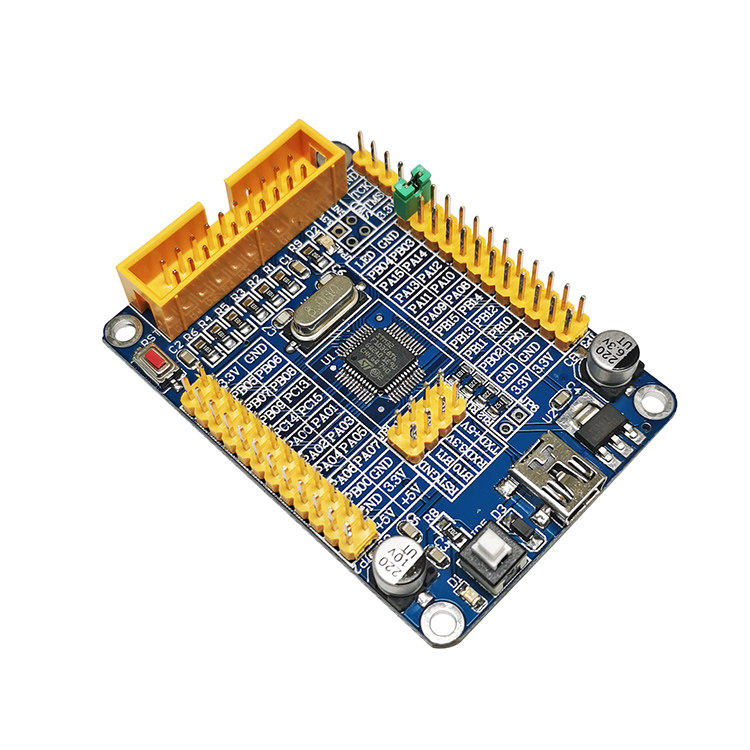

STM32 Плата по разработке рук малая система 48 PIN M3 STM32F103C8T6 COURE BOARD Новая
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
 | |||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||
Канал передачи данных: https://disk.baidu.com/is/12, поскольку 7em включает WJ EV TPC WL4, объяснение AA Код извлечения: zsww

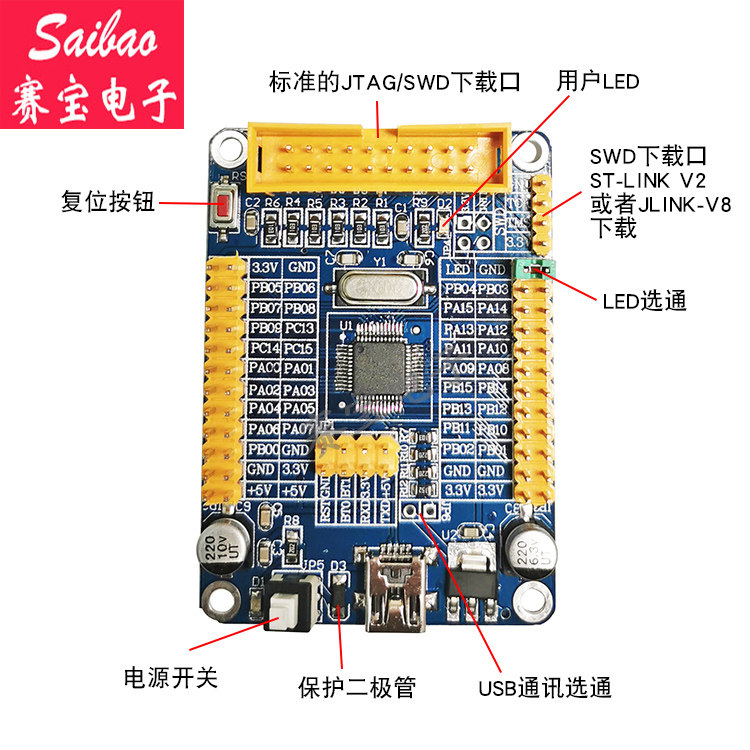

Функции:
1. Основной чип STM32F103C8, приваренная на материнской плате
2. Кристалл 8 м (до 72 м через PLL внутри чипа) официальные стандартные параметры ST
3. LM1117-3,3 В. Чип стабилизации, который обеспечивает максимальный ток 800 мА
4. Интерфейс miniusb все возможное, вы можете предоставить питание для версии системы и зарезервировать функции связи USB
5. Кнопка «Бронирование» (загрузка)
6. Группа контактов с функциональным переключением перемычки
7. Стандартный JTAG Скачать один, поддержка Jlink, Ulink, Stlink
8. Стандартный интерфейс загрузки SWD, поддержка Jlink, Ulink, Stlink
9. Все пользовательские порты ввода -ввода
10. 1 световой индикатор питания
11. Один функциональный индикатор используется для проверки основной функции порта IO
12. Зарезервируйте интерфейс загрузки последовательного порта, удобный для подключения к плате разработки 5V, используйте последовательный порт для загрузки программы
13. Используйте 2 крупных конденсаторов фильтрации фильтра для улучшения стабильности продукта

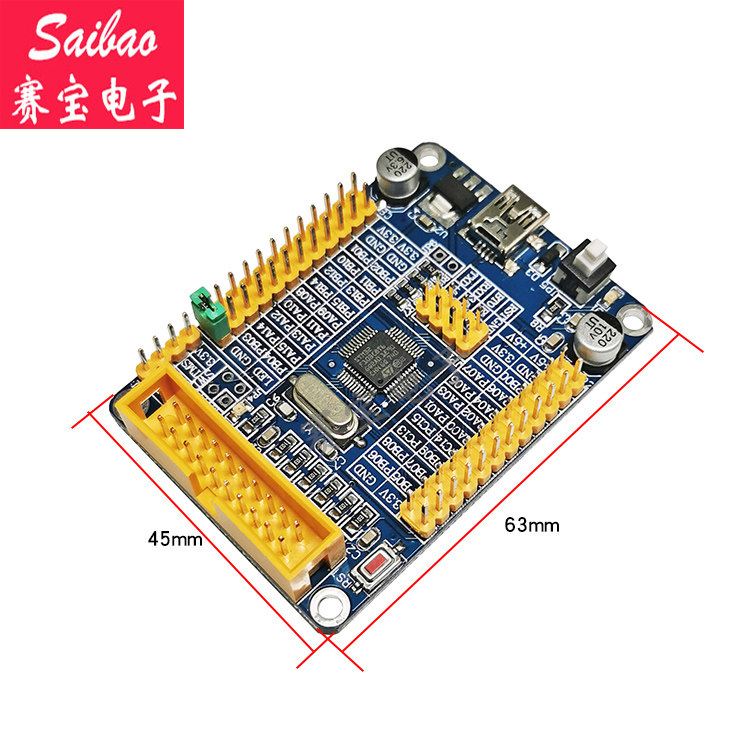

14. Размер: 45x62 мм
Список доставки:
1. STM32F103C8T6 Совет по разработке (за исключением линии USB) один
2. USB Передача метода загрузки порта: нет необходимости настройки настройки. После подключения строки нажмите, чтобы загрузить непосредственно в программном обеспечении.
Загрузка последовательного порта Описание работы операции
Предисловие: есть 2 способа загрузить последовательный порт этого совета по разработке
Метод 1: Официальный метод загрузки (поддержка официального программного обеспечения для загрузки, громоздкие шаги, сложная загрузка)
Загрузить программное обеспечение: официальное вспомогательное программное обеспечение (Flash Loader)
Устройство моделирования STM32: http://item.taobao.com/item.htm?&id=35677258304
Загрузите аппаратное обеспечение: USB -TTL Serial Communication Tool (обратите внимание, что это не RS232)
Шаги:
1. BOT0 подключен 3,3 В, BOT1 Connected GND
2. Подключающая строковая строка (RX->TX TX->RX GND->GND)
3. Совет по разработке резервации
4. Запустите программное обеспечение для загрузки, выберите строку лозунга,
5. Если не произойдет случайность, загрузите файл программы для загрузки и загрузки его.
6. Отключите Boot0, Line Line1
7. Суб -обработка, бег.
Метод 2: Метод загрузки этого магазина (поддерживающая внутренняя программное обеспечение для загрузки, простые шаги, легкая загрузка)
Скачать программное обеспечение: программное обеспечение для скачивания третьего, а также программное обеспечение для загрузки (MCUISP)
Скачать аппаратное обеспечение: наш магазин поддерживает USB -TTL Downloader
Шаги:
1. Возьмите линию
2. Откройте программное обеспечение (выберите лозунг с помощью шашлыка)
3. Нажмите кнопку загрузки
