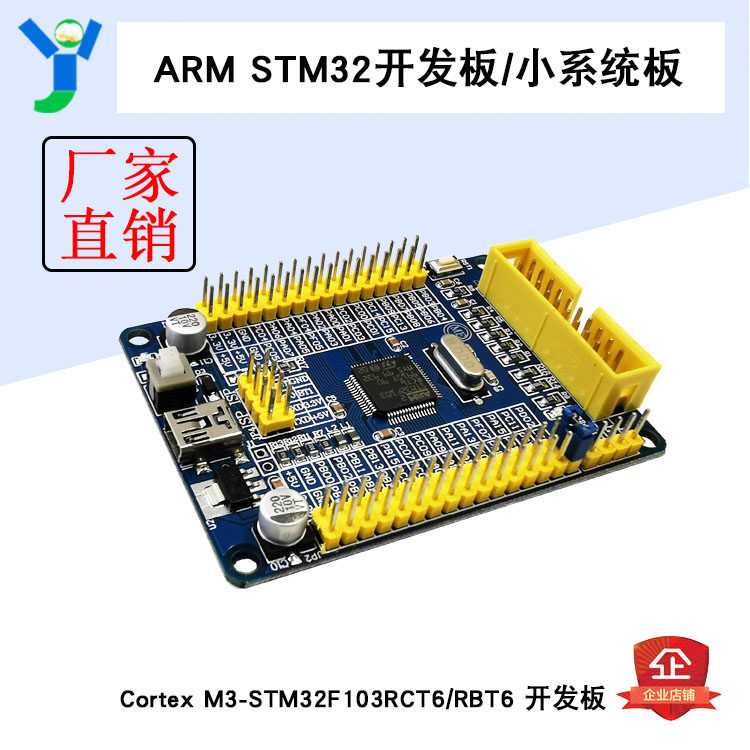

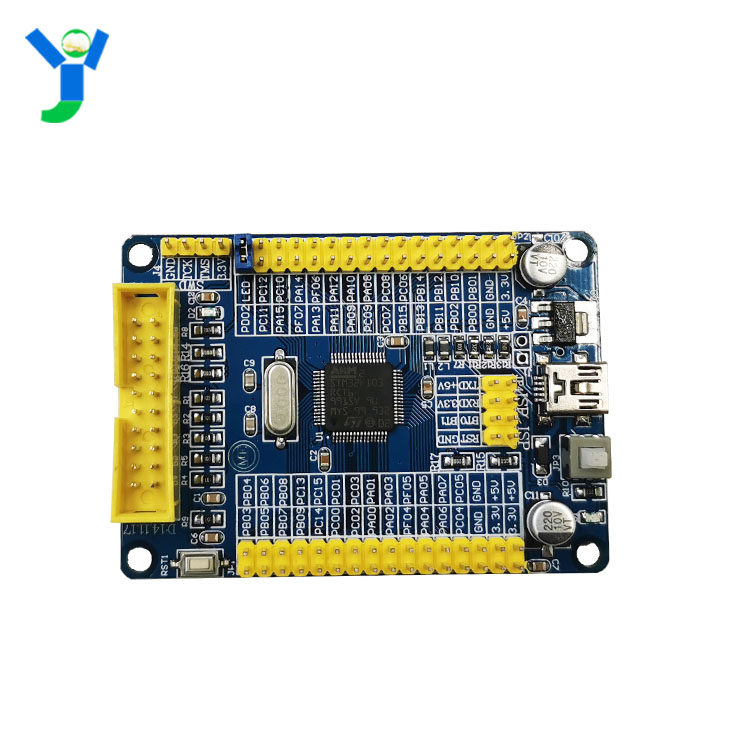

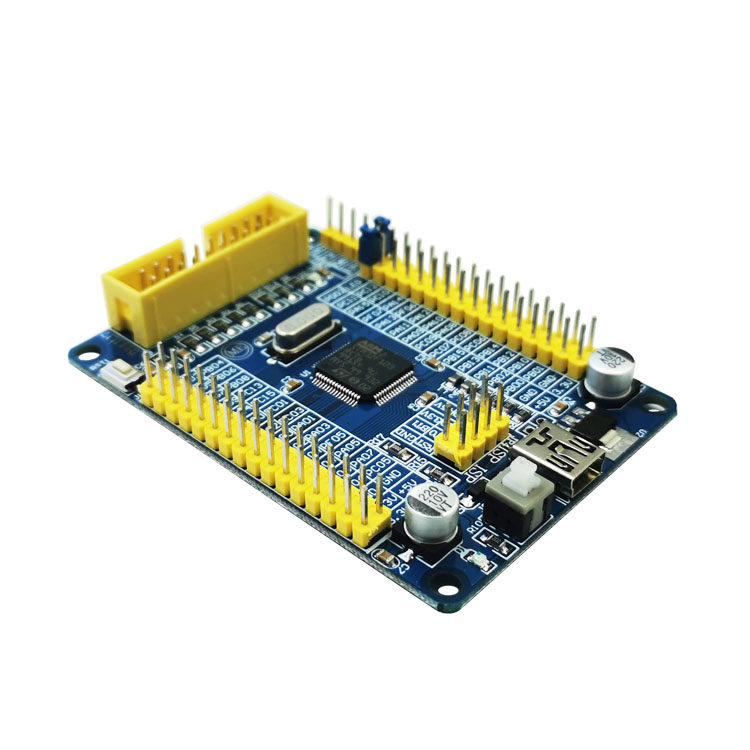

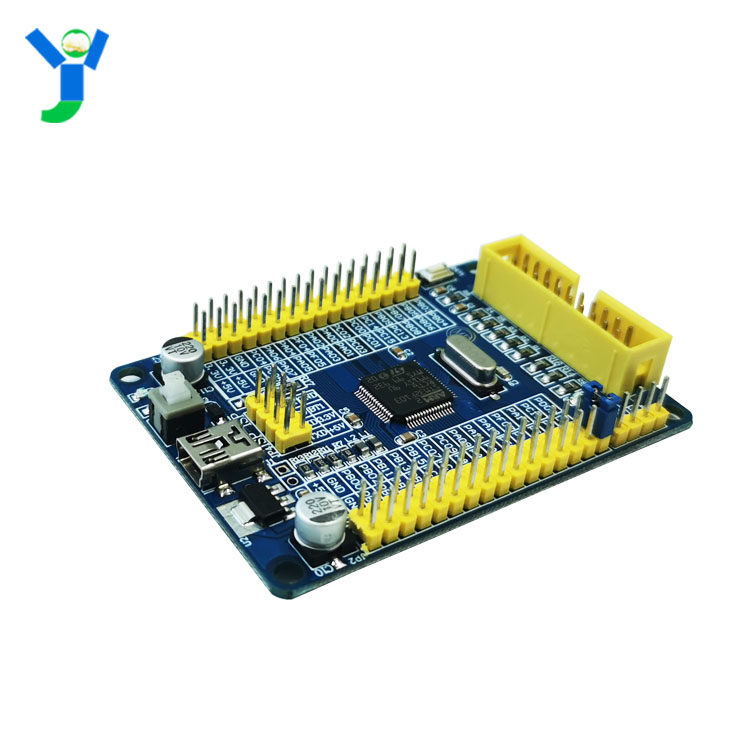

ARM STM32 Совет по разработке Минимальная система системной платы Cortex M3-STM32F103RCT6 RBT6 Совет по разработке
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
【Введение совета по развитию】
Ссылка на данные: https://pan.baidu.com/s/1ek8f1to0oq_oq4brjyok0w код экстракта: wu2w
Этот совет по разработке -это совет по разработке, которую мы создали для вас. Дизайн Совета по разработке прекрасен. Он стабилен. Все иглы сделаны из высококачественных материалов, наполненных золотом. Нет необходимости беспокоиться о плохом контакте с плохим контактом надолго.Все функции Совета по разработке были проверены один за другим до доставки.Не беспокойтесь о проблемах качества.
Этот совет по развитию является практическим советом по развитию STM32. Все были приведены в совете по развитию, что очень удобно для вас, чтобы сделать вторичное развитие и использование.Подробная структура и функции этого совета по разработке будут подробно описаны ниже.
【Введение в чип】
1. Внедрение основного управляющего чипа STM32
Функция STM32 большая, и плата является чипом STM32F103RCT6. Параметры основного ресурса перечислены ниже:
Ядро: Cortex-M3 32-битный RISC;
Рабочая частота: 72 МГц, 1,25 DMIPS/MHZ; рабочее напряжение: 2-3,6 В; 2-3,6 В;
Печать: LQFP64; порт ввода/вывода: 64;
Ресурсы для хранения: флэш -память 256 КБ, 48 КБ оперативная память (легко трансплантат UCGUI LWIP и т. Д., Чтобы занять больше пакетов ресурсов для разработки более мощных процедур)
Ресурсы интерфейса: 2xspi, 5xusart, 1xi2s, 2xi2c;
1xlcd, 1xsdio, 1xusb, 1xcan;
Преобразование модели: 3XAD (12 -бит, 1ус, 16 каналов во времени), 2xDA (12 бит);
Отладка Скачать: Поддержка отладки загрузки интерфейса JTAG/SWD, поддержка IAP.
2. Стабилизационный чип
Используется чип AMS1117-3.3V, а напряжение напряжения напряжения составляет 3,3 В.
【Введение интерфейса】
1. JTAG/SWD Интерфейс
Поддержка загрузки и отладки симуляции.
2. USB -интерфейс
Существует 2 электролитических конденсаторов с высокой точностью для защиты диода до платы (может стабилизировать источник питания снаружи)
3. Интерфейс PIN MCU
Все булавки вызваны для соединения ввода/вывода с периферийными устройствами.
4, 5 В и 3,3 В.
Он часто используется для источника питания или совместно с пользовательской платой.(Несколько наборов мощности)
5, 4 отверстия для позиционирования винта
6. Переключатель питания (например, когда внешняя цепь является короткой связью, вы можете быстро отключить источник питания, и это также может быть удобно для подключения внешних модулей от новой питания.)
[Введение в другие устройства]
1. Светодиод мощности
Электрический индикатор мощности мощности.
2. пользовательский светодиод
Это удобно для тестирования выходного/вывода или указания статуса работы программы.
3. Кнопка бронирования
Это удобно для программ сброса чипов пользователей.
4, 8m кристалл
По настройкам множителя, основная частота составляет 72 м.
【Введение интерфейса】
1. Интерфейс JTAG/SWD поддерживает загрузку и отладку.
USART1 Интерфейс
Вы можете использовать USART1 для загрузки программ или использовать информацию о выводе USART1 для наблюдения.
MCU PIN -интерфейс
Все булавки вызваны для соединения ввода/вывода с периферийными устройствами.
5 В и 3,3 В.
Он часто используется для источника питания или совместно с пользовательской платой.
USB Передача метода загрузки порта: нет необходимости настройки настройки. После подключения строки нажмите, чтобы загрузить непосредственно в программном обеспечении.
Загрузка последовательного порта Описание работы операции
Предисловие: есть 2 способа загрузить последовательный порт этого совета по разработке
Метод 1: Официальный метод загрузки (поддержка официального программного обеспечения для загрузки, громоздкие шаги, сложная загрузка)
Загрузить программное обеспечение: официальное вспомогательное программное обеспечение (Flash Loader)
Загрузите аппаратное обеспечение: USB -TTL Serial Communication Tool (обратите внимание, что это не RS232)
Шаги:
1. BOT0 подключен 3,3 В, BOT1 Connected GND
2. Подключающая строковая строка (RX->TX TX->RX GND->GND)
3. Совет по разработке резервации
4. Запустите программное обеспечение для загрузки, выберите строку лозунга,
5. Если не произойдет случайность, загрузите файл программы для загрузки и загрузки его.
6. Отключите Boot0, Line Line1
7. Суб -обработка, бег.
Метод 2: Метод загрузки этого магазина (поддерживающая внутренняя программное обеспечение для загрузки, простые шаги, легкая загрузка)
Скачать программное обеспечение: программное обеспечение для скачивания третьего, а также программное обеспечение для загрузки (MCUISP)
Скачать аппаратное обеспечение: наш магазин поддерживает USB -TTL Downloader
Шаги:
1. Возьмите линию
2. Откройте программное обеспечение (выберите лозунг с помощью шашлыка)
3. Нажмите кнопку загрузки
4. Программа запуска
