D102 модуль контроллера отпечатков пальцев аккумулятор автомобиля электрический мотоцикл контроль доступа модификация сертификация MODBUS RTU
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Панель управления, ЖК-дисплей, Панель управления + круглый отпечаток пальца ABS, Металлическая панель управления, Панель управления + обычный металлический отпечаток пальца + чехол, Металлическая панель управления, Панель управления + высококачественный металлический отпечаток пальца + крышка, Квадратная панель управления, Панель управления + квадратный отпечаток пальца + оболочка для пальца |
Прямые продажи с фабрики, большое количество и отличная цена, пожалуйста, свяжитесь со службой поддержки клиентов для оптовых партий!

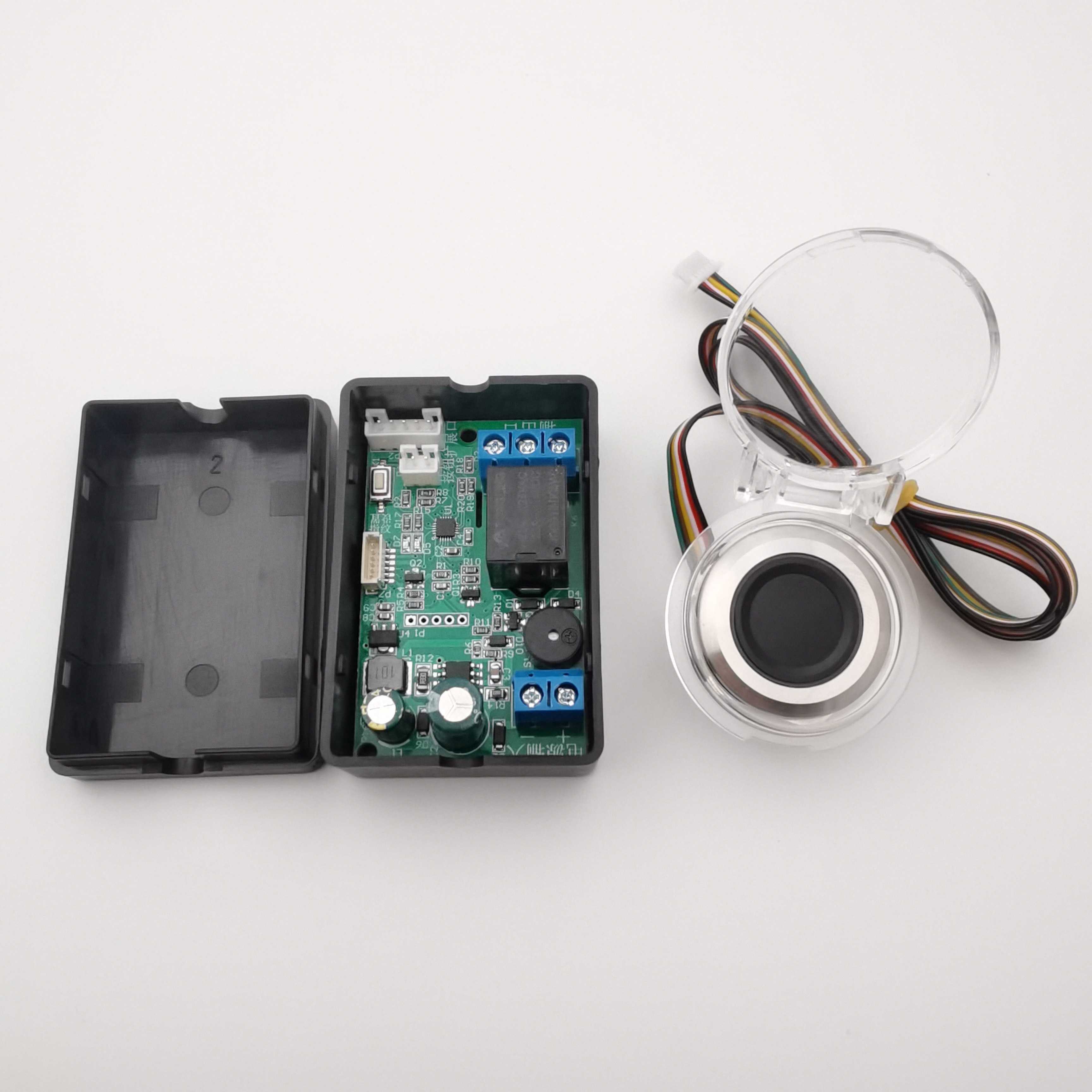

Металлический отпечаток пальца изготовлен из нержавеющей стали 304 и закреплен гайками. Диаметр установочного отверстия составляет 25 мм, а длина резьбы — 19 мм, что очень удобно для установки.Отпечатки пальцев с металлической головкой способны самообучаться шаблонам отпечатков пальцев и запоминать характеристики отпечатков пальцев пользователя.Отпечатки пальцев станут более полезными и чувствительными.
Обычный водонепроницаемый металлический гайковый отпечаток оборудован головкой отпечатков пальцев 100 и использует датчик отпечатков пальцев с высоким разрешением для хорошего эффекта распознавания.
Высококачественный водонепроницаемый металлический гайковый отпечаток оборудован головкой отпечатков пальцев 300 и используется шведский датчик отпечатков пальцев в шведском FPC с высоким разрешением 192*192, который обладает лучшим эффектом распознавания и эффективно устраняет ложные отпечатки пальцев.
Длина линии отпечатка пальца по умолчанию составляет 50 см. Если он недостаточно длинный, его можно удлинить.Если вам нужна более длинная очередь, обратитесь в службу поддержки клиентов, чтобы компенсировать разницу.
Если ваш компьютер представляет собой устройство ПЛК или промышленного сенсорного экрана, вам необходимо использовать связь Modbus RTU, и вам необходимо снять другой модуль связи TTL до 485, в противном случае вы не можете общаться с 485.
Лучше всего купить квадратную головку отпечатков пальцев с оболочкой отпечатков пальцев, которую легко установить.Трудно установить без оболочки отпечатков пальцев. Квадратная оболочка отпечатков пальцев отпечатков пальцев принимает встроенную установку с отверстием 42 мм.
Реле поддерживает максимальную нагрузку на ток 10A и не может работать перегрузкой.
1. Основные функции управляющей платы:

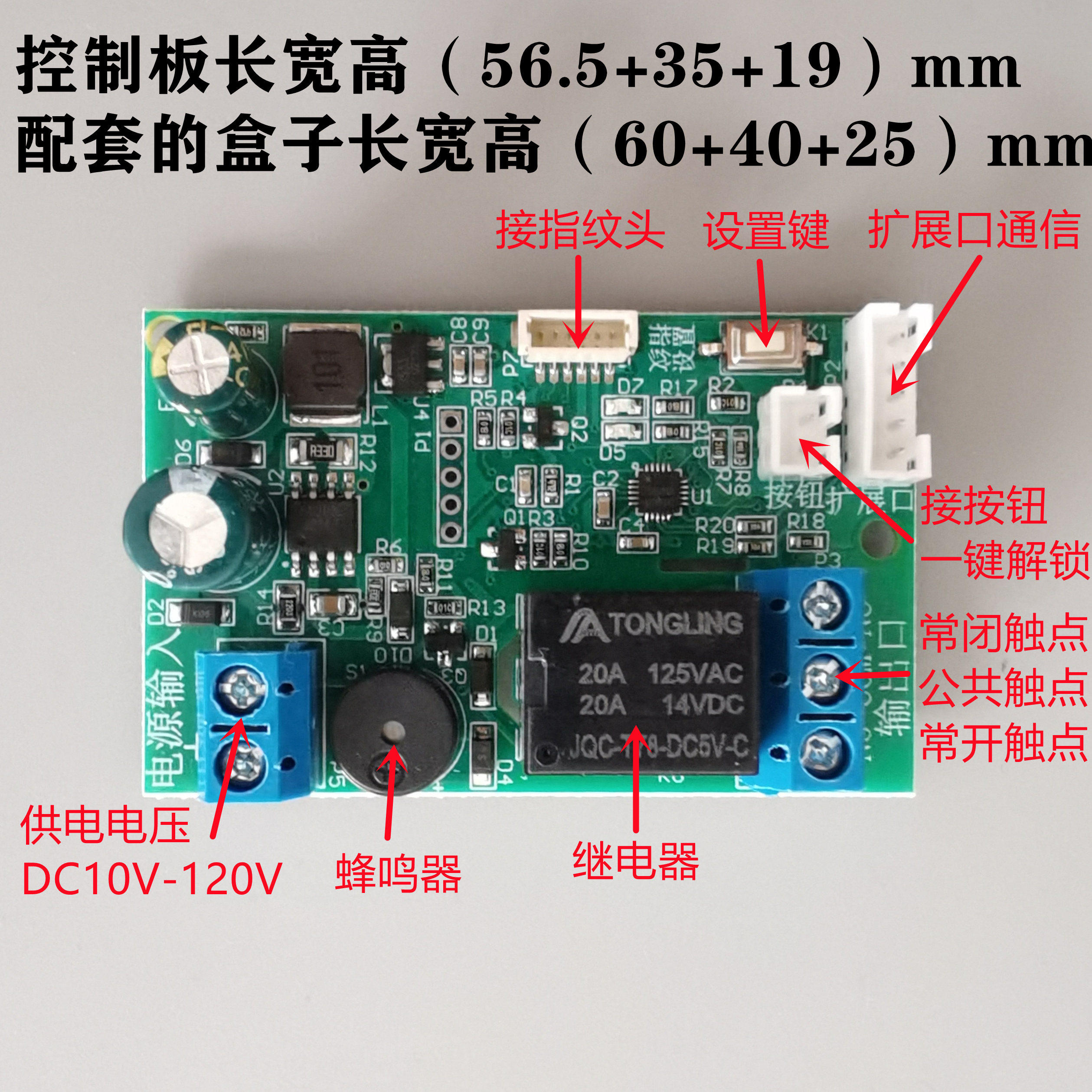

1.Плата управления имеет широкий вход напряжения, совместимый с постоянным током 10–120 В (+ — положительный полюс, — отрицательный полюс); длина, ширина и высота платы управления 56,5+35+19мм.

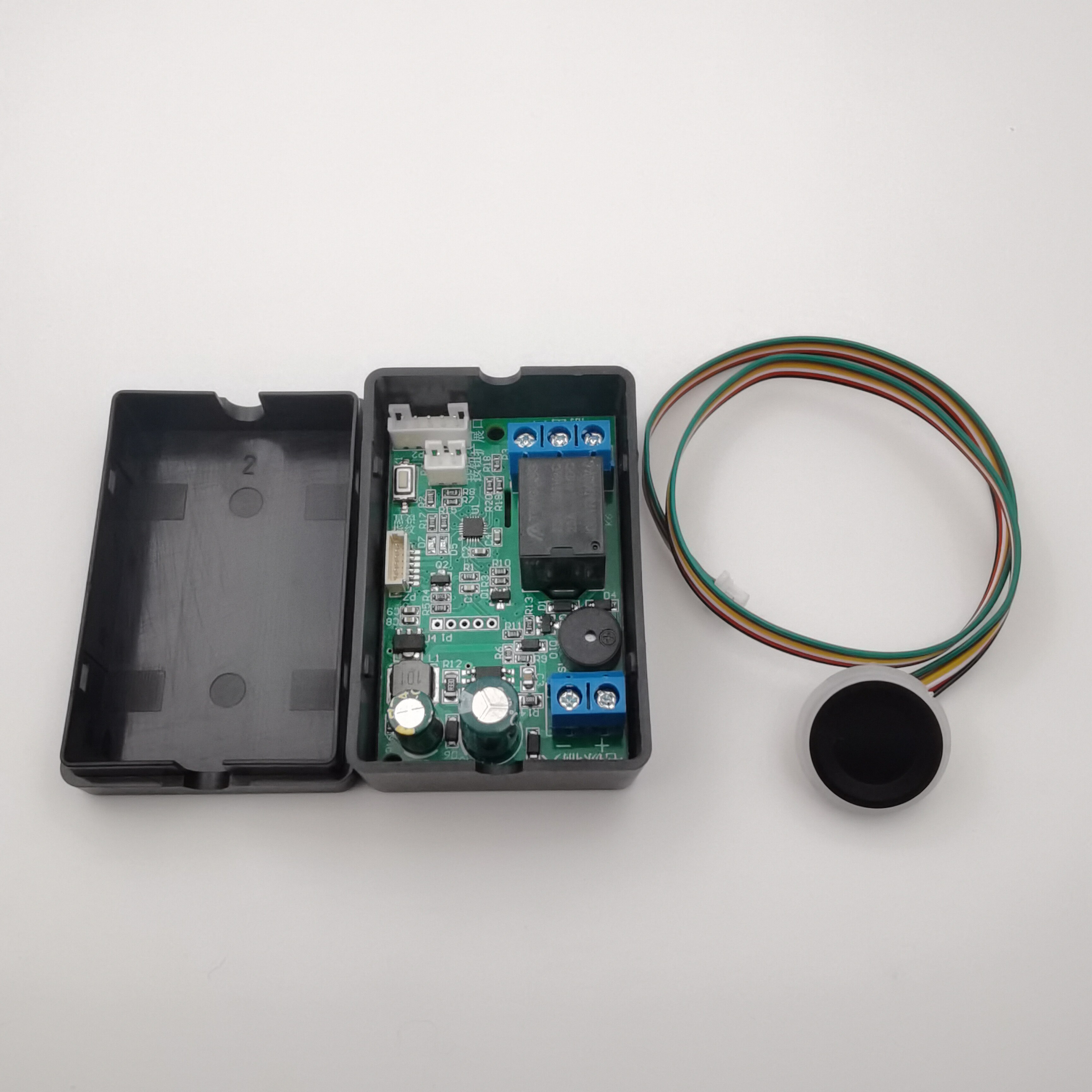

2.ABSГоловка для отпечатков пальцев стандартно поставляется со 100 яркими световыми модулями для отпечатков пальцев.Высококачественные металлические отпечатки пальцев поддерживают емкость 300 штук.
3.Подходит для пользователей DIY для изменения и использования в управлении доступа, автомобильного управления, электрического управления, промышленного управления и других случаев.
4.Вы можете свободно выбрать режим Self -Lock, режим движения, режим зажигания.
5.В режиме пробежки время, контролируемое реле, может быть скорректировано свободно.
6.Записанная информация о отпечатках пальцев и установление времени пробега, режима реле и т. Д. Не будет потеряна после отключения электроэнергии.
7.Вы можете удалить все отпечатки пальцев, или удалить все отпечатки пальцев обычных пользователей или удалить отпечатки пальцев назначенных отдельных обычных пользователей.Вы также можете восстановить настройки фабрики отпечатков пальцев одним щелчком.
8.Функция разблокировки на одном клике, внешняя механическая кнопка подключена к реализации разблокировки одного клика через кнопку (подходит для открытия двери внутри двери управления доступом)
9.Порт расширения зарезервирован, и вы можете общаться с последовательным портом верхнего компьютерного устройства Modbus rtu через внешнее для преобразования в плату 485 или USB -плату, отображающие записи отпечатков пальцев, удаление указанных номеров отпечатков пальцев, регистрации отпечатков пальцев, копии отпечатков пальцев с одним кликом и т. Д., И вы также можете настраивать другие функции в соответствии с требованиями клиента.Как правило, пользователи не могут использовать этот порт расширения, поэтому они могут игнорировать его.
2. Подробное объяснение:
Сбросить настройки заводских настройки кнопкой:
Когда плата включена, продолжайте нажимать кнопку настройки на плате более 10 секунд. Вы можете видеть, что красный индикатор на плате загорается, а модуль отпечатков пальцев начинает светиться белым. В это время отпустите «кнопку настройки», и зеленый индикатор отпечатка пальца загорится в течение 1 секунды, что означает, что удаление прошло успешно; Если красный индикатор отпечатка пальца будет гореть в течение 1 секунды, это означает, что удаление не удалось.После восстановления заводского состояния система очистит все библиотеки отпечатков пальцев. В настоящее время система находится в демонстрационном режиме, и любой отпечаток пальца может управлять открытием реле.
В первый раз я записал отпечаток пальца администратора:
Когда система находится в фабрике, нажмите на окно отпечатка пальца и оставьте ее в течение примерно 5 секунд, не отпустив. Желтый свет отпечатка пальца включен. После удаления пальца желтый свет мигает и входит в работу добавления отпечатков пальцев администратора.Начните нажимать на пальцы. Нажав пальцы, светло -голубой свет загорется. Когда ваши пальцы поднимаются, желтый свет будет мигать. Нажмите пальцы от 4 до 6 раз подряд. Зеленый свет загорется около 3 секунд. Новый отпечаток пальца будет успешно введен;
Введите больше отпечатков пальцев администратора:
Необходимо нажать отпечатком пальца администратора.оНе отпускайте его в течение 5 секунд, пока не загорится желтый свет. После того, как вы уберете палец, замигает желтый индикатор, и вы войдете в операцию добавления управления отпечатками пальцев.Процесс входа аналогичен описанному выше.
Введите отпечаток обычных пользователей:
Необходимо нажать отпечатком пальца управления.оЕсли вы не отпустите его в течение 10 секунд, желтый свет включится по очереди. После того, как загорится розовый свет, уберите палец. Розовый свет начнет мигать, и вы перейдете к операции по отпечатку пальца обычного пользователя.Процесс входа аналогичен описанному выше.
Выбор режима: [Заводская настройка — пошаговый режим вывода]
Когда плата включается, после нажатия «клавиши« настройки »на плате платы синий индикатор на плате будет мигает, а количество вспышек представляет различные режимы реле.После нажатия клавиши снова количество вспышек будет циклически от 1 до 2 до 3.
Синий свет мигает один раз: представляет выход самоспадения реле.Синий свет мигает дважды: это означает вывод пробега.Синий свет мигает в течение трех секунд: представляет выход реле.(Подходит для зажигания автомобилей и мотоциклов)
Регулировка времени медленного срабатывания реле: [Время медленного хода по умолчанию составляет 1 секунда]
Сначала нажмите и удерживайте клавишу «Настройки» на плате платы, затем включите входную мощность платы, подождите, пока красный и синий индикатор света на плате для отключения отключите и отпустите «клавишу« Настройки ».Затем снова нажмите «Клавиша настройки», и вы увидите, что красный индикаторный свет начинает вспыхивать, а количество вспышек представляет соответствующее время времени.После нажатия кнопки «Настройки» снова увеличивается количество вспышек. В это время нажмите отпечаток пальца пальцем. После успеха проверки время пробежки будет сохранено автоматически и не будет потеряно после выхода питания.
1 вспышка означает время 300 миллисекунд; 2 вспышки представляют время 600 миллисекунд; 3 вспышки представляют время 1 секунды; 4 вспышки представляют время 2 секунды; 5 вспышек представляют время 3 секунды; 6 вспышек представляют время 4 секунды; 7 вспышек представляют время 5 секунд; 8 вспышек представляют время 10 секунд; 9 вспышек представляют время 60 секунд; 10 вспышек представляют время 15 минут;
Реле часто включается и часто закрывается:
Выход реле обычно открывается и обычно закрыт, и пользователи могут выбрать эти два режима в соответствии с различными случаями использования.NO представляет обычно открытый контакт, NC представляет обычно закрытый контакт, а COM представляет общий контакт.(При нормальных обстоятельствах можно использовать только NO и COM, NC обычно недоступен)
Примечание. Реле поддерживает максимальную нагрузку 2 кВт. Реле представляет собой контактный выход, сигнал переключения и выход без напряжения.(Подробнее см. схему подключения)
Установочное отверстие модуля отпечатков пальцев с металлической гайкой имеет диаметр 25 мм.Длина гайки для снятия отпечатков пальцев по умолчанию составляет 19 мм.
Открытие обычного круглого модуля отпечатков пальцев составляет 19 мм, а диаграмма размеров следующая:
Размеры квадратного модуля отпечатков пальцев следующие:
