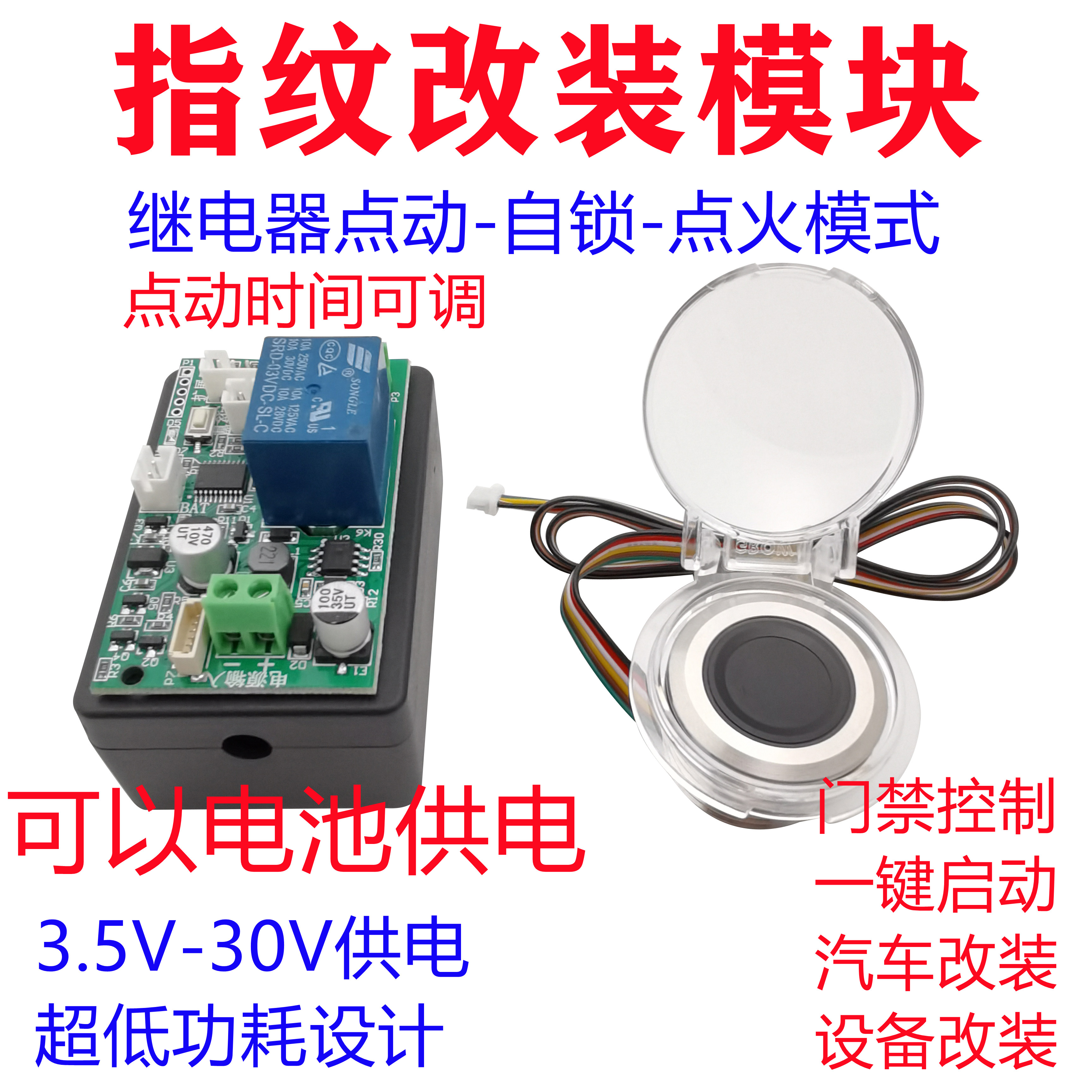

Модифицированный модуль, D100
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Управление дисплеем, Poard + отпечаток пальцев ABS, Пластина + квадратный отпечаток пальца + оболочка пальца, Пластина + обычный металлический отпечаток пальцев, Пластина + обычный металлический отпечаток пальцев + замок 12 В, Тарелка + обычный металлический отпечаток пальца + крышка, Пластина + высококачественный металлический отпечаток пальцев, Доска + высококачественный металлический отпечаток + 12 В блокировки, Плата + высококачественный металлический отпечаток + крышка, Плата + отпечаток пальцев ABS + батарейная коробка, Пластина + квадратный отпечаток пальца + корпус пальца + батарея, Плата + обычный металлический отпечаток пальцев + батарейный ящик, Плата + высококачественный металлический отпечаток пальцев + батарейный ящик, Индивидуальная плата управления (за исключением головки отпечатков пальцев) |
Прямые продажи от производителя, пожалуйста, свяжитесь с обслуживанием клиентов, чтобы получить большой объем, и цена снижена!
Металлический отпечаток пальцев по умолчанию в стандартную модель с диаметром отверстия 25 мм и длиной нити 19 мм
Установка отпечатков пальцев ABS и квадратного отпечатка пальцев неприятны, а водонепроницаемая обработка не очень хорошая. Магазин рекомендует приобретать водонепроницаемые металлические отпечатки пальцев.Материал отпечатков пальцев на металлическом головке, отправленный по умолчанию, составляет 304 нержавеющей стали, фиксированный с гайками, диаметр открытия установки составляет 25 мм, а длина резьбы - 19 мм, что очень удобно для установки пользователей.Отпечатки пальцев металлической головки имеют возможность изучать отпечатки пальцев и могут вспомнить характеристики отпечатков пальцев пользователя. Отпечатки пальцев станут все более и более полезными и более чувствительными.
Обычный водонепроницаемый металлический гайковый отпечаток оборудован головкой отпечатков пальцев 100 и использует датчик отпечатков пальцев с высоким разрешением для хорошего эффекта распознавания.
Высококачественный водонепроницаемый металлический гайковый отпечаток оборудован головкой отпечатков пальцев 300 и используется шведский датчик отпечатков пальцев в шведском FPC с высоким разрешением 192*192, который обладает лучшим эффектом распознавания и эффективно устраняет ложные отпечатки пальцев.
Если проволока головки отпечатков пальцев недостаточно долго, его можно удлинить. Если необходим более длительный провод, свяжитесь с обслуживанием клиентов, чтобы компенсировать разницу в цене.
Если ваш компьютер представляет собой устройство ПЛК или промышленного сенсорного экрана, вам необходимо использовать связь Modbus RTU, и вам необходимо снять другой модуль связи TTL до 485, в противном случае вы не можете общаться с 485.
Лучше всего купить квадратную головку отпечатков пальцев с оболочкой отпечатков пальцев, которую легко установить.Трудно установить без оболочки отпечатков пальцев. Квадратная оболочка отпечатков пальцев отпечатков пальцев принимает встроенную установку с отверстием 42 мм.
Реле поддерживает максимальную нагрузку на ток 10A и не может работать перегрузкой.
1. Основные функции управляющей платы:

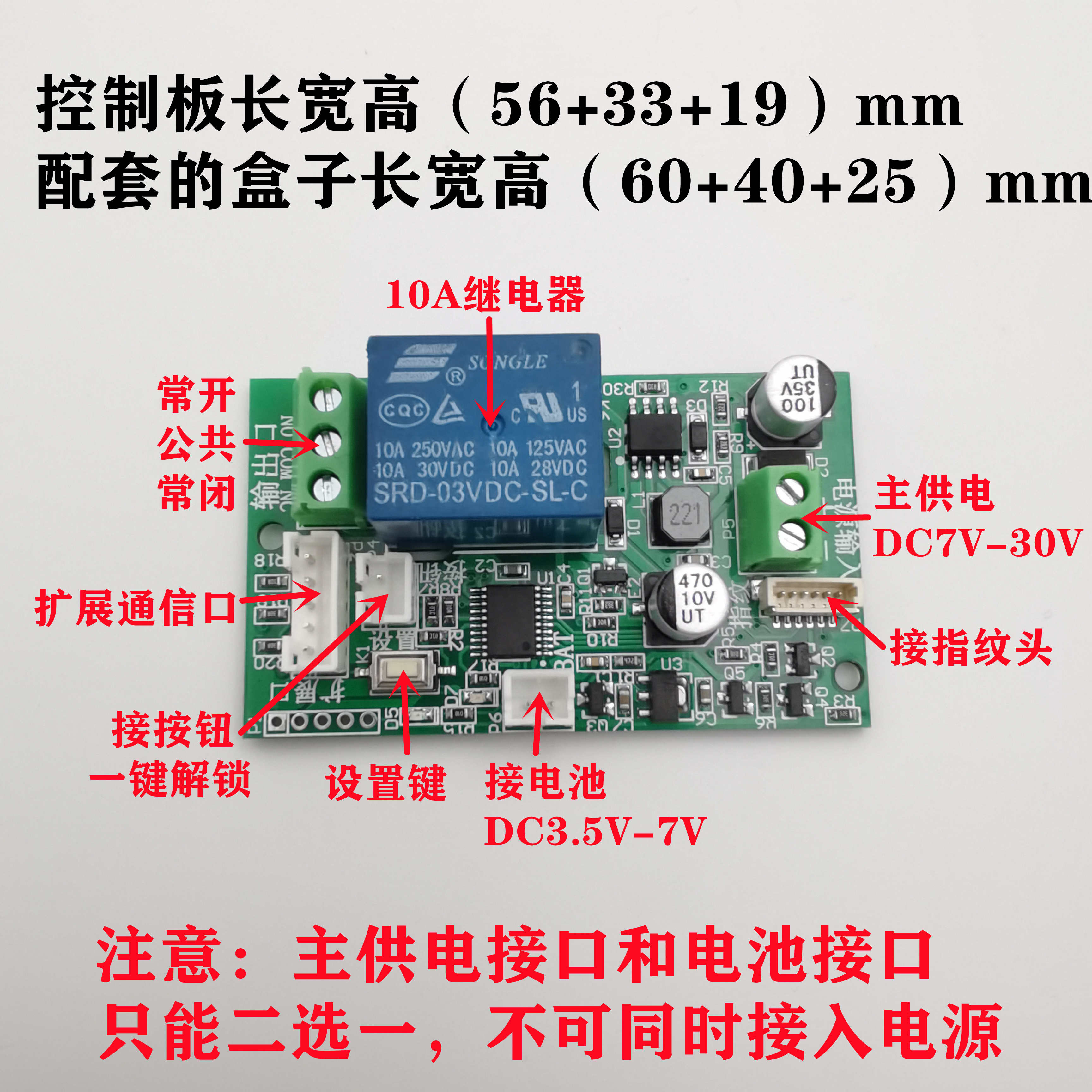

1.Управляющая плата широкий вход напряжения,Два набора источника питания входного питания: основной источник питания интерфейсаDC7V-DC30V; Источник питания интерфейса аккумулятораDC3.5V-DC7V(Ультра-низкое энергопотребление10uAтекущий).Управляющая плата имеет длину, ширину и высоту 56*33*19 мм.Длина, ширина и высота соответствующей бокса управления составляют 60*40*25 мм соответственно.
2.Подходит для пользователей DIY для изменения и использования в управлении доступа, автомобильного управления, электрического управления, промышленного управления и других случаев.
3.Вы можете свободно выбрать режим Self -Lock, режим движения, режим зажигания.
4.В режиме пробежки время, контролируемое реле, может быть скорректировано свободно.
5.Записанная информация о отпечатках пальцев и установление времени пробега, режима реле и т. Д. Не будет потеряна после отключения электроэнергии.
6.Вы можете удалить все отпечатки пальцев, или удалить все отпечатки пальцев обычных пользователей или удалить отпечатки пальцев назначенных отдельных обычных пользователей.Вы также можете восстановить настройки фабрики отпечатков пальцев одним щелчком.
7.Функция разблокировки на одном клике, внешняя механическая кнопка подключена к реализации разблокировки одного клика через кнопку (подходит для открытия двери внутри двери управления доступом)
8. Порт расширения зарезервирован, и вы можете общаться с последовательным портом верхнего компьютерного устройства Modbus rtu через внешнее для преобразования в плату 485 или USB -плату, отображающие записи отпечатков пальцев, удаление указанных номеров отпечатков пальцев, регистрации отпечатков пальцев, копии отпечатков пальцев с одним кликом и т. Д., И вы также можете настраивать другие функции в соответствии с требованиями клиента.Как правило, пользователи не могут использовать этот порт расширения, поэтому они могут игнорировать его.
2. Подробное объяснение:
Сбросить настройки заводских настройки кнопкой:
Когда плата включается, продолжайте удерживать «клавишу установки» на плате на протяжении более 10 секунд, вы можете видеть, что красный индикатор на плате включен и модуль отпечатков пальцев начинает освещать белый. В настоящее время выпускается «клавиша настройки». Зеленый свет отпечатков пальцев всегда включен в течение 1 секунды, что означает, что удаление является успешной; Если красный свет отпечатков пальцев всегда включен в течение 1 секунды, это означает, что удаление не удалось.После восстановления заводского состояния система очистит все библиотеки отпечатков пальцев. В настоящее время система находится в режиме демонстрации, и любой отпечаток пальца может управлять реле для включения.
В первый раз я записал отпечаток пальца администратора:
Когда система находится в фабрике, нажмите на окно отпечатка пальца и оставьте ее в течение примерно 5 секунд, не отпустив. Желтый свет отпечатка пальца включен. После удаления пальца желтый свет мигает и входит в работу добавления отпечатков пальцев администратора.Начните нажимать на пальцы. Нажав пальцы, светло -голубой свет загорется. Когда ваши пальцы поднимаются, желтый свет будет мигать. Нажмите пальцы от 4 до 6 раз подряд. Зеленый свет загорется около 3 секунд. Новый отпечаток пальца будет успешно введен;
Введите больше отпечатков пальцев администратора:
Вы должны нажать на отпечаток пальца администратора более 5 секунд и не отпустить его, пока не появится желтый свет. После удаления пальца желтый свет вспыхивает и входит в операцию, чтобы увеличить отпечаток управления.Процесс входа такой же, как и выше.
Введите отпечаток обычных пользователей:
Вы должны нажать отпечаток пальца с помощью отпечатков пальцев управления более 10 секунд и не выпустить его. Желтый свет включается по очереди. После того, как розовый свет наступает, пальцы удаляются. Розовый свет начинает вспыхивать, и добавляется работа обычных пользователей отпечатков пальцев.Процесс входа такой же, как и выше.
Выбор режима: [Фабрика по умолчанию является режимом вывода самозаполнения]]
Когда плата включается, после нажатия «клавиши« настройки »на плате платы синий индикатор на плате будет мигает, а количество вспышек представляет различные режимы реле.После нажатия клавиши снова количество вспышек будет циклически от 1 до 2 до 3.
Синий свет мигает один раз: представляет выход самоспадения реле.Синий свет мигает дважды: это означает вывод пробега.Синий свет мигает в течение трех секунд: представляет выход реле.(Подходит для зажигания автомобилей и мотоциклов)
Расслабляющая регулировка времени регулировки времени:
Сначала нажмите и удерживайте клавишу «Настройки» на плате платы, затем включите входную мощность платы, подождите, пока красный и синий индикатор света на плате для отключения отключите и отпустите «клавишу« Настройки ».Затем снова нажмите «Клавиша настройки», и вы увидите, что красный индикаторный свет начинает вспыхивать, а количество вспышек представляет соответствующее время времени.После нажатия кнопки «Настройки» снова увеличивается количество вспышек. В это время нажмите отпечаток пальца пальцем. После успеха проверки время пробежки будет сохранено автоматически и не будет потеряно после выхода питания.
1 вспышка означает время 300 миллисекунд; 2 вспышки представляют время 600 миллисекунд; 3 вспышки представляют время 1 секунды; 4 вспышки представляют время 2 секунды; 5 вспышек представляют время 3 секунды; 6 вспышек представляют время 4 секунды; 7 вспышек представляют время 5 секунд; 8 вспышек представляют время 10 секунд; 9 вспышек представляют время 60 секунд; 10 вспышек представляют время 15 минут;【Заводское время пробежки по умолчанию составляет 1 секунду】

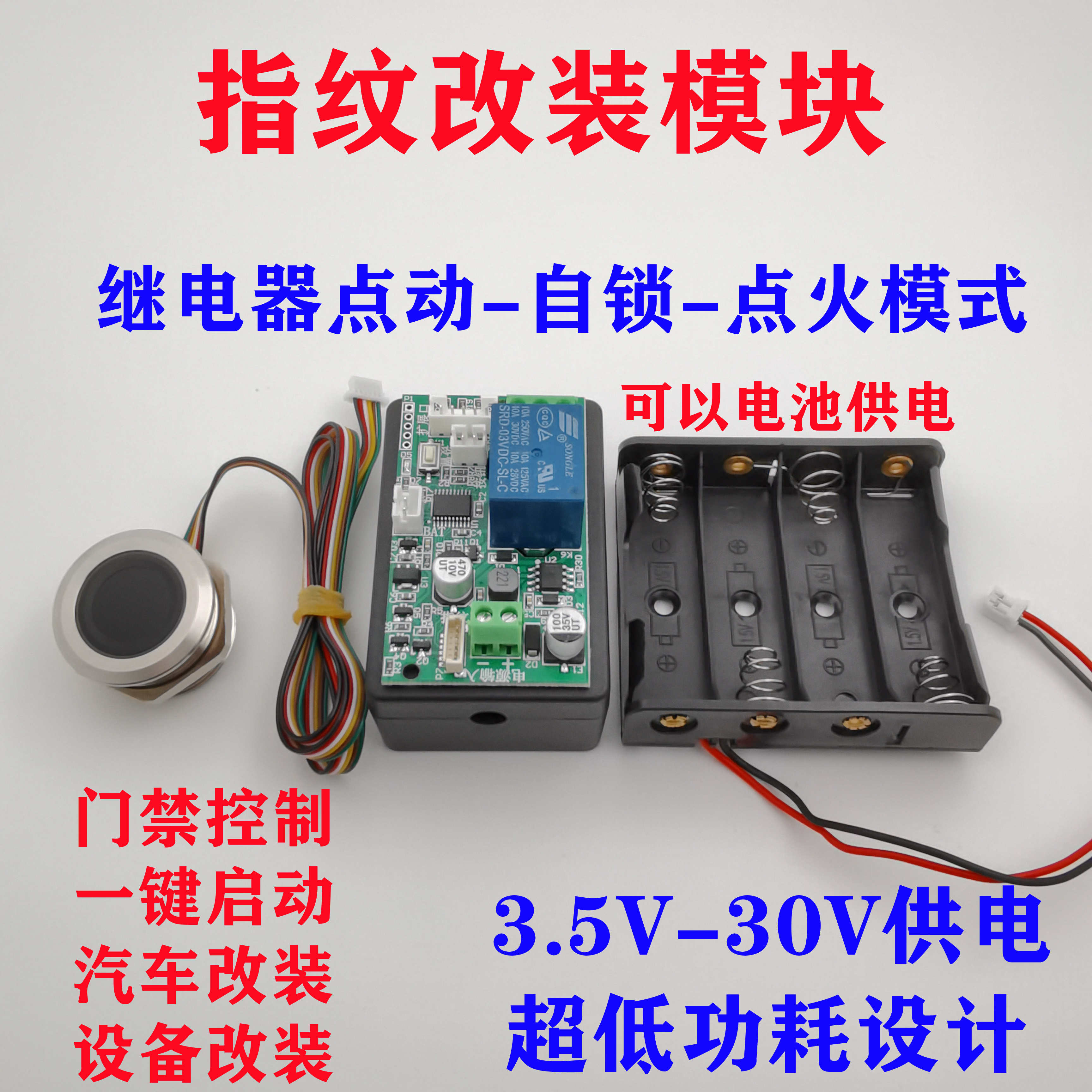

14.Интерфейс аккумулятора: этот интерфейс батареи BAT поддерживает входное напряжение DC3.5V-DC7V и может подключаться к 4 сухим батареи, одной батареи 18650 и т. Д., С ультра низким энергопотреблением в режиме ожидания 10UA. [Примечание] Основной источник питания интерфейса не может быть подключен к источнику питания одновременно с интерфейсом аккумулятора.Это вызовет ненормальную работу.
Реле часто включается и часто закрывается:
Выход реле обычно открывается и обычно закрыт, и пользователи могут выбрать эти два режима в соответствии с различными случаями использования.NO представляет обычно открытый контакт, NC представляет обычно закрытый контакт, а COM представляет общий контакт.(При нормальных обстоятельствах можно использовать только NO и COM, NC обычно недоступен)
Примечание:Реле поддерживает максимальную нагрузку 2 кВт,Реле представляет собой контактный выход, сигнал переключения и выход без напряжения.Выходной контакт реле может рассматриваться как механический переключатель. Этот переключатель может быть подключен как к внешнему напряжению 5 В, так и к внешнему напряжению AC220V (подробности см. Диаграмму подключения).

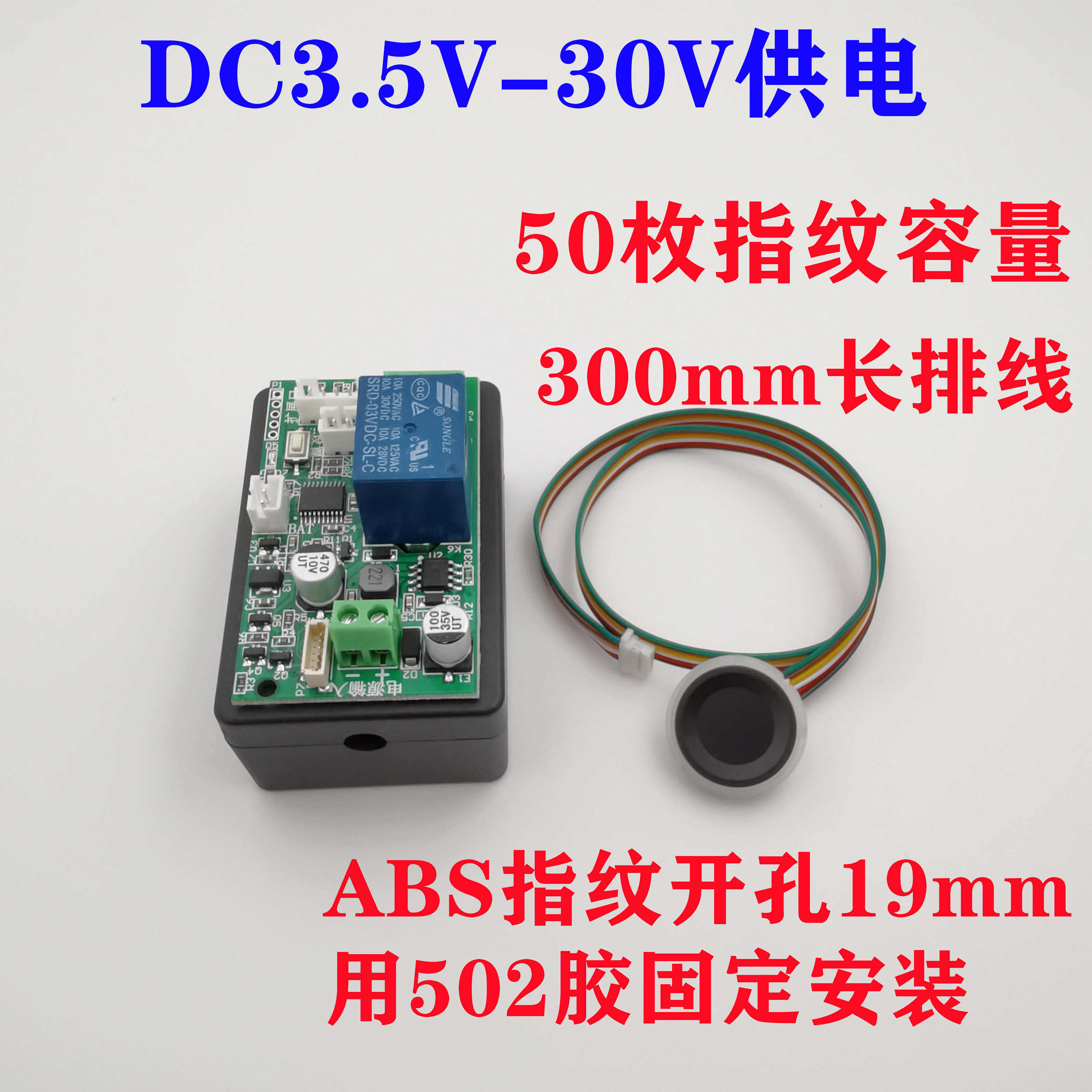

Модуль отпечатков пальцев ABS имеет диаметр 19 мм и может быть установлен, и он не так удобен, как металлическая головка.(Орехи не фиксированы)
Размер модуля квадратного отпечатка пальцев следующим образом:
