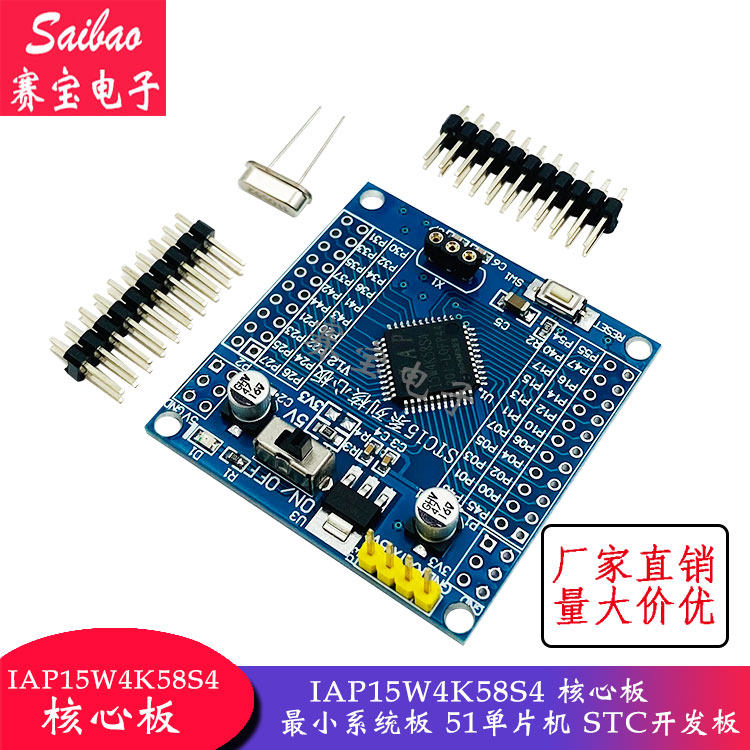

IAP15W4K58S4 Керная плата Минимальная системная плата 51 Однопроизводительная микрокомпьютерная плата STC может имитировать USB
Цена: 613руб. (¥29)
Артикул: 630621549159
Доставка по Китаю (НЕ включена в цену):
85 руб. (¥4)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:冷静的K8
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥1994 205руб.
¥3998 403руб.
¥28800599 904руб.
¥1392 938руб.
 | |||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||
Информация о продукте:
Официальное руководство по чипсу: http://www.stcmcu.com/datasheet/stc/stc-pdf/stc15.pdf
Память данных о оперативной памяти в большой емкости 4096 байтов
Высокая скорость: 1 часы/машинный цикл, улучшенное ядро 8051 (STC Y5), скорость в 7-12 раз быстрее, чем традиционный 8051
Скорость также на 20% быстрее, чем микроконтроллер серии STC (например, STC12/11/10)
Напряжение ширины: 5,5 ～ 3,8 В, 2,4 ～ 3,6 В (серия STC15L2K60S2)
Проект с низкой мощностью: режим низкого уровня, свободный режим, режим потери мощности (может быть пробужден от внешнего перерыва или внутри, внутри, пробуждение)
Внутренние часы с высоким разрешением R/C,±1% тепло (-40 ° C ~+85 ° C), температурная трепетаность 5 ‰ При комнатной температуре может полностью сохранить внешние дорогие кристаллические часы, внутренние часы от 5 МГц ~ 35 МГц.
Внутренний высокий и надежный сброс, напряжение порогового значения сброса 8 -уровня для программирования ISP, полностью сохраняя внешнюю схему сброса
Ресурсы, которые поддерживают удаление пробуждения электроэнергии: int0/int1 (могут быть прерваны вверх/вниз/вниз по подъему краю/-int3/-int4 (уменьшение прерывания края); CCP0/CCP1/CCP2/RXD2/ T0/ T1/ T2 Tube Feet; внутренняя мощность падает, чтобы проснуться для специальных таймеров
Рабочая частота: 5-35 МГц, эквивалентная обычной 8051: 60 ～ 420 МГц
8/16/24/32/40/48/56/60/61K Intellarly Flash Program Memory, количество рваных более 100 000 раз
EEPROM (Flash) функционирует в фильме с большой емкостью, более 100 000 раз в письменной форме
ISP/IAP (в системном программировании/в прикладном программировании) ни один программист/симулятор требует
ADC с высокой скоростью, 10 бит из 8 каналов, скорость 300 000 раз в секунду.3 дорожные ШИМ также можно использовать как 3 д/а
3 канала захвата/сравнительного блока (CCP/PCA/PWM)
Он также может быть использован для достижения 3 дорожных D/A Три таймера или 3 внешних перерыва (поддержка растущего края/уменьшения прерывания края)
6 таймеров, 2 16 -бит тяжелый таймер T0 и T1 совместимы с обычными 8051 таймерами, добавьте 16 -битный таймер T2 и может достичь частоты тактового сигнала. 3 CCP/PCA может быть достигнут снова таймер
Программируемая выходная функция тактовой частоты (входной вход внутренних системных часов или внешней трубной ноги является входом для выхода тактовой частоты):
① Выходные часы T0 в P3.5;
② T1 Выводные часы в P3.4;
③ Выходные часы T2 В P3.0 выходные часы приведенных выше 3 таймеров/счетчика могут быть выходной частотой;
④ Внутренние основные часы выводят часы в P5.4/MCLKO (основные часы 8-контактного микрокомпьютера STC15 серии STC15 выходят из выходных часов P3.4/MCLKO)
Adwardware Watch Dog (WDT)
SPI High -Speed Синхронный интерфейс последовательной связи
Двойной последовательный порт/UART, два полностью независимые асинхронные порты последовательной связи с высокой скоростью, своевременное переключение можно использовать в виде 5 групп последовательных портов
Расширенная структура набора инструкций, совместимая с обычным набором инструкций 8051, аппаратным умножением/методом инструкции по удалению
Универсальный порт ввода/вывода (42/38/30/26), после сброса: Quasi -two -Way Port/Lower Truith (8051 Традиционный порт ввода/вывода)
Существует четыре режима настройки: квази -туа -пух
Каждая пропускная способность ввода/вывода может достигать 20 мА, но максимум всего чипа не должен превышать 120 мА
Если порт ввода/вывода недостаточно, вы можете использовать 3 обычных порта ввода/вывода для подключения 74HC595 (￥ 0,21 юань) для расширения порта ввода -вывода. D в качестве кнопки сканирования для сохранения портов ввода -вывода/вывода

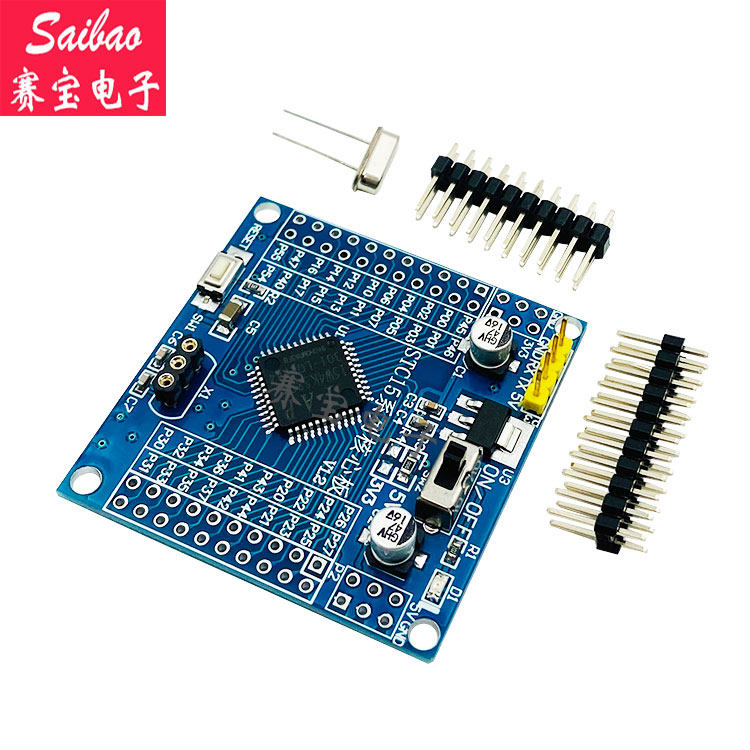

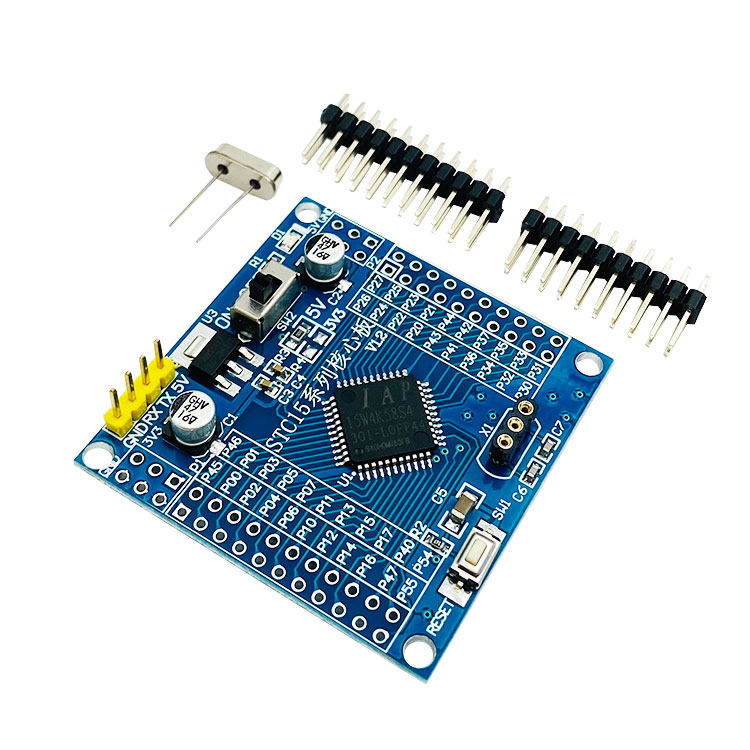

Характеристики этой основной платы следующие:
1. Используйте IAP15W4K58S4-30I Промышленного чипа
2. Один индикатор мощности светодиодный свет
3. Одна кнопка сброса
4. Зависимый регулирующий чип 3,3 В.
5. Зарезервируйте внешнее кристаллическое использование формы розетки: может быть удобно заменить кристалл
6. Резервные RXD, TXD, GND, 5V PINS (могут быть питание, программа загрузки и другие операции через модуль USBTTL)
7. Используйте переключатель питания, чтобы облегчить работу Power -Off базовой платы
8. Резервные 4 фиксированные отверстия для установки для облегчения платы с фиксированной линией!
9. Резерв 5V, 3,3 В 3 Набор входных/выходных интерфейсов иглы, 2 2,54 мм 2,54 мм.

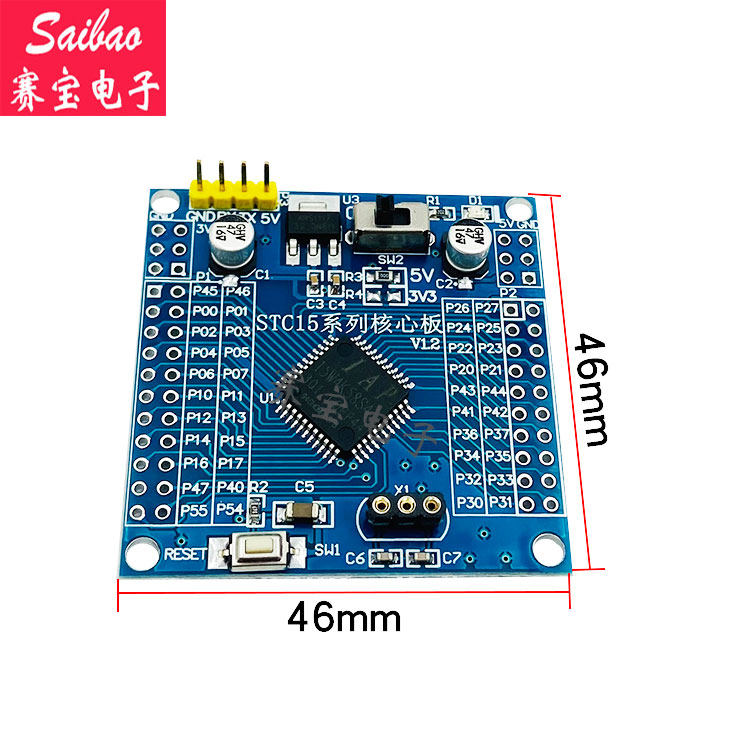

Размер доски основной доски: 45,6*45,7 мм
Чтобы повысить эффективность, основная плата не приводит к приготовлению булавок и должна быть приварена клиентом. Пожалуйста, обратите внимание на эту деталь, прежде чем принимать
Таким образом, продажи основных плат с низким уровнем кост не предоставляют техническую поддержку, предоставляя процедуры тестирования, схемы формата PDF.(Приведенная выше информация содержит адрес загрузки, без Disconna
Iap15w4k58s4.https://pan.baidu.com/s/1slhbn9z
Описание программы тестирования серийного порта:
Последовательный порт 1 Полный дуплексный режим прерывания, получение и получение программы связи.В этой рутине используются внутренние кристалл 22.11844 МГц, а последовательный порт установлен на: 115200,8, n, 1.
Отправьте данные в MCU через ПК.
Этот продукт не может быть назван учебным советом, его можно назвать советом по разработке или основной доской, и только для разработчиков улучшит скорость развития.Наш магазин прибыль и продает.Пожалуйста, проверьте его вовремя после запроса товара.Свины сначала, и нет возврата после сварки!
Список доставки:
1. IAP15W4K58S4 Основная плата 1
2. 2,54 мм иглы 2 иглы
3. 1 кристалл (11.0592 МГц)
