DIY Bluetooth Audio Receiver Module 5.0 Беспроводной неразрушающий транспортный транспортный автомобиль прохождение аудио -гарнитуры 4.2

Цена: 138-174руб.    (¥6.5)
Артикул: 629782546117

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:鑫睿世纪
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥2.9964руб.
¥5.7121руб.
¥1.9943руб.
¥12.99275руб.
  • Информация о товаре
  • Фотографии

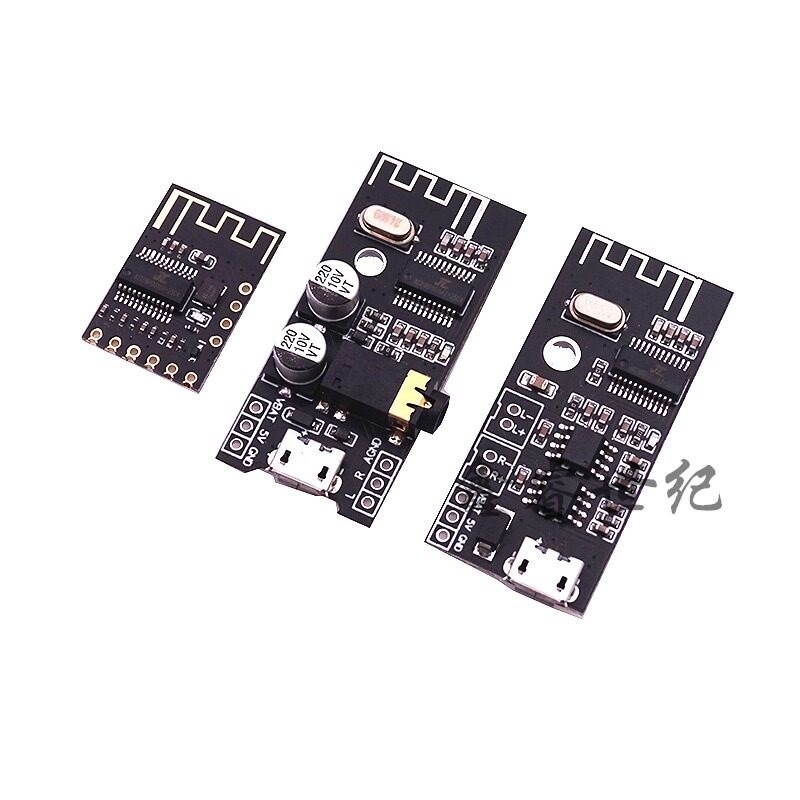

Цвет: Упрощенная версия M18 версия, Версия интерфейса гарнитуры M28, M38 с функциональной версией 5W

Добрые советы:Версия M28 - это аудио -вывод, такой как аудио -звук исходного динамика и другие аудио выходы.                           Версия M38 может быть подключена только к 2 3-5w динамикам!



Новый продукт 5.0 версия!Совместим с обратным 4.2 4.1 4.0



Внедрение продукции:

   Этот продукт MH-M28/M38 является дизайнерским решением Bluetooth с низким энергопотреблением, которое поддерживает новейшие Bluetooth5.0Трансмиссия, двойное стереоканальное неразрушающее воспроизведение. После того, как модуль подключен к Bluetooth, может быть быстро реализована беспроводная передача Bluetooth, что очень удобно.В открытой среде может быть достигнуто расстояние Bluetooth Connection20рис.

Широко используется в различных аудио -получке Bluetooth, различных аудиоМодификация DIY и т. Д.

Для различных потребностей клиентов мы предоставляем2Эта версия для вас выбора:

  1. BluetoothV5.0Версия, поддерживает технологию автоматического соединения Bluetooth, поддерживаетWAV/WMA/FLAC/APE/MP3 DECODING, стерео двухканальный вывод.
  2. После включения модуля телефон ищет имя BluetoothMH-M28/MH-M38, вы можете играть музыку после подключения к Bluetooth;
  3. Модуль синий индикатор:

Когда Bluetooth не подключен, индикатор световой вспышки;

Когда соединение Bluetooth подключено, индикатор всегда включен;

Когда играет Bluetooth, индикатор медленно мигал.

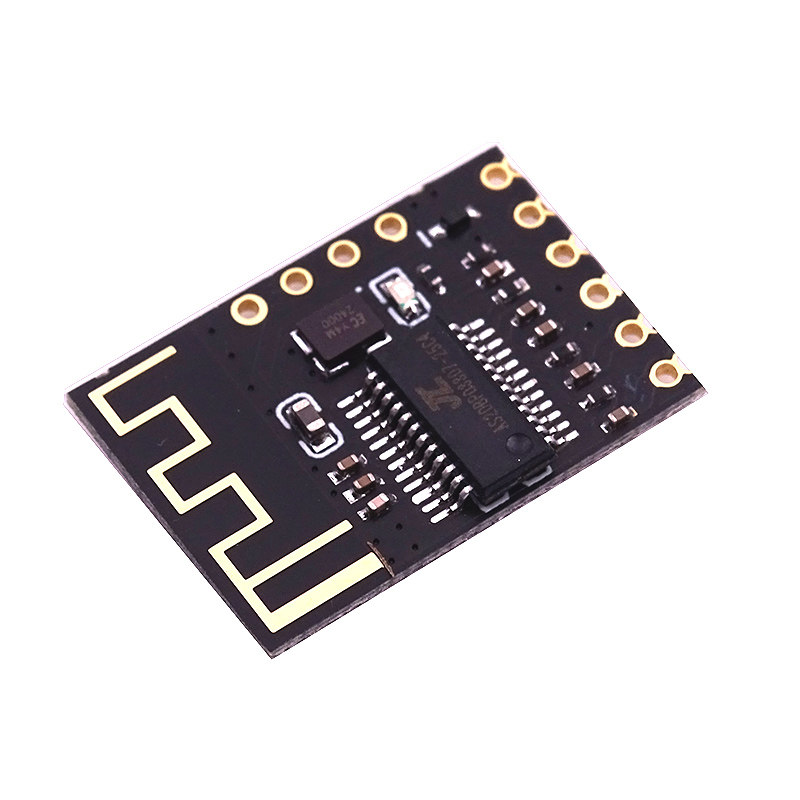

M18:

Интерфейс модуля использует процесс полуаполита, и клиенты могут напрямую исправляться или приваривать на плату.



серийный номер

Штифт

иллюстрировать

1

KEY

Нажмите на терминал управления (функция 4 клавиш, вам нужно добавить другое сопротивление

2

MUTE

Конец управления немой (выходной высокий уровень 3,3 В во время молчания и выходной сигнал низкого уровня во время воспроизведения)

3

VCC

Power Positive Electoral 5V (литиевый батарея 3,7 В.

4

GND

Негативная сила

5

L

Левый

6

R

Правильный звук вывод

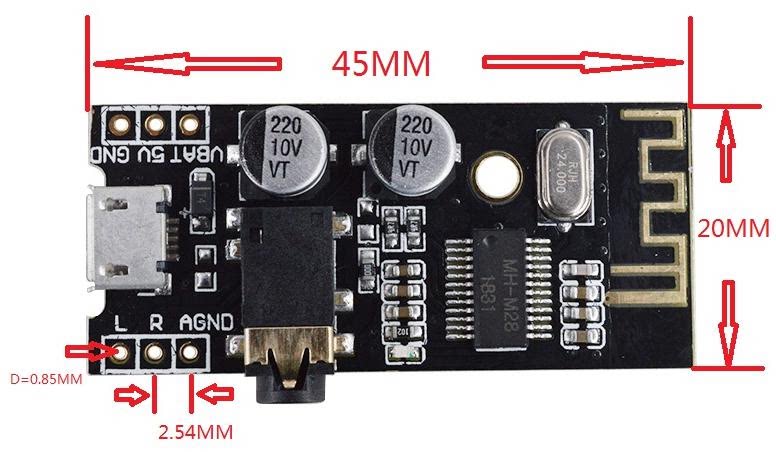

M28:

серийный номер

Штифт

иллюстрировать

1

5V

Положительный избирательный

2

GND

Негативная сила

3

VBAT

Положительный электрод литий-батареи 3.7-4,2 В

4

L

Левый

5

R

Правильный звук вывод

6

AGND

Аудио

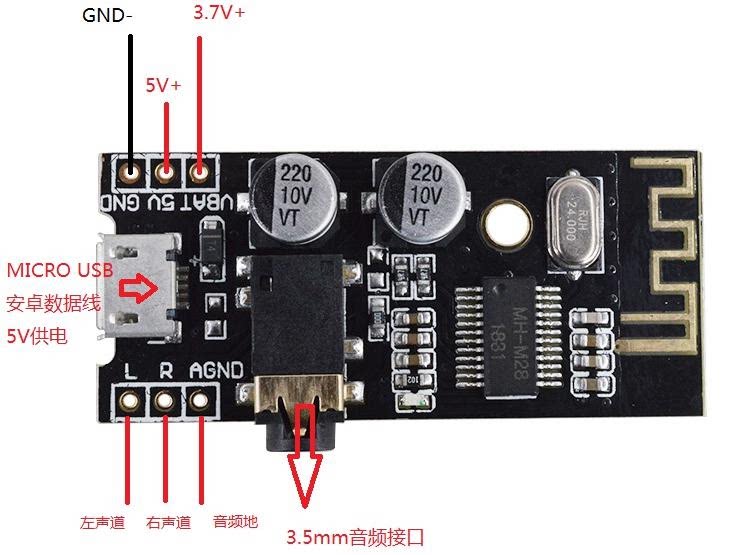

1. Спасение питания питания: вы можете напрямую использовать линию 5V MICRO USB для непосредственного использования питания, или вы также можете подключить питание 5 В или литийную батарею 3,7 В (как показано на рисунке ниже).Обратите внимание, что интерфейсы питания 5 В и 3,7 В разные.

2. Аудио -выход: гарнитура может непосредственно получить доступ к аудио -интерфейсу 3,5 мм, или вы также можете подключить аудио ввод платы усилителя (как показано в интерфейсе L/R/AgndМожет быть подключением непосредственно).

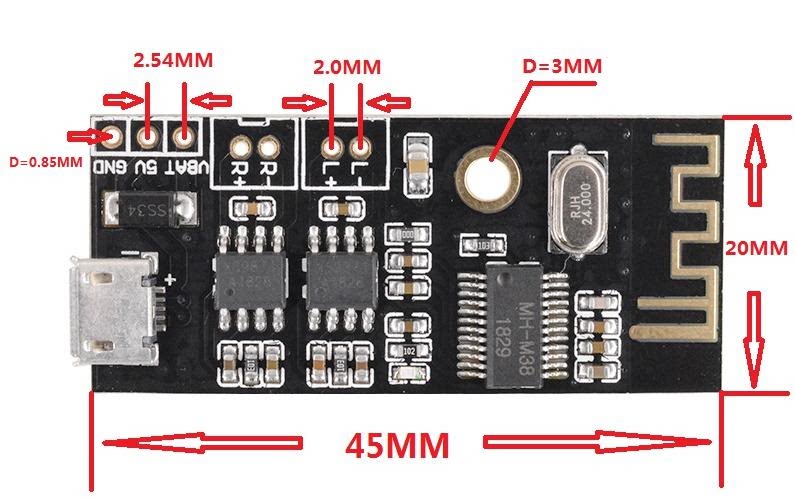

M38:

серийный номер

Штифт

иллюстрировать

1

5V

Положительный избирательный

2

GND

Негативная сила

3

VBAT

Положительный электрод литий-батареи 3.7-4,2 В

4

L+/L-

Выход левого звука (непосредственно подключил динамик)

5

R+/R-

Выход правого канала (непосредственно подключил динамик)

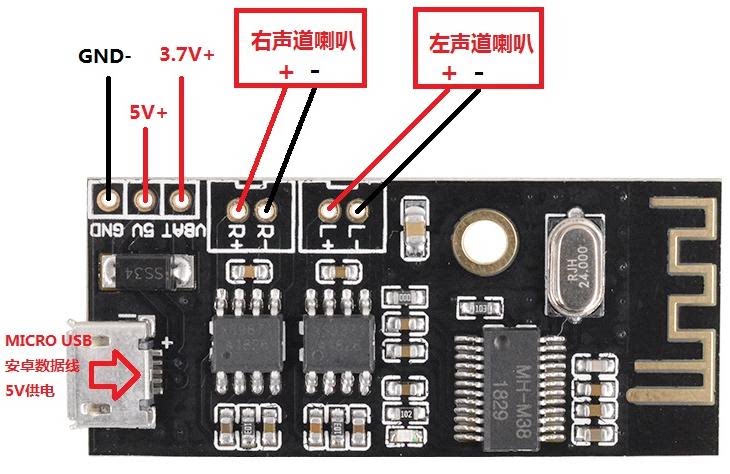

1. Спасение питания питания: вы можете напрямую использовать Micro USB Android 5V для непосредственного использования источника питания, или вы также можете подключить питание 5 В или литийную батарею 3,7 В (как показано на рисунке ниже).Обратите внимание, что интерфейсы питания 5 В и 3,7 В различны. 5 В подключено к 5 В и ГНД, а литиевые батареи 3,7 В подключены к VBAT и GND.

Максимальный рабочий ток составляет 5V2A. Рекомендуется использовать питание напряжения напряжения 5V2A для подачи питания для подачи питания, и качество звука лучше.

2. Поддерживайте звуковую карту USB, бесплатный драйвер (то есть подключите и играйте).Используйте кабель данных USB для подключения модуля к компьютеру, и компьютер может воспроизводить музыку для вывода через усилитель модуля модуля

3. Вывод аудио: выводате стерео-сигналы левого и правого канала, которые могут быть подключены к двум динамикам 2-8 евро и 3-5 Вт, а также 4 евро и динамики 5 Вт могут быть сохранены.



4ПроизводитьПродукт был с двойной цепью усилителя мощности 5 Вт.,Не используйте его, чтобы использовать его снова!Выход двух усилителей не может быть подключен параллельно или подключил отрицательный электрод, в противном случае он повредит чип усилителяСущность
