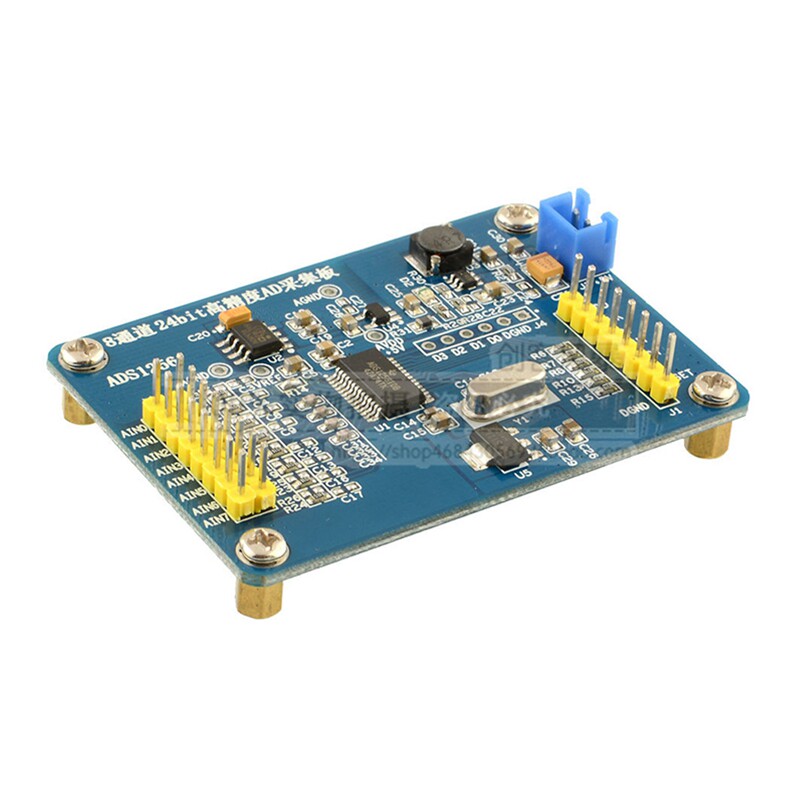

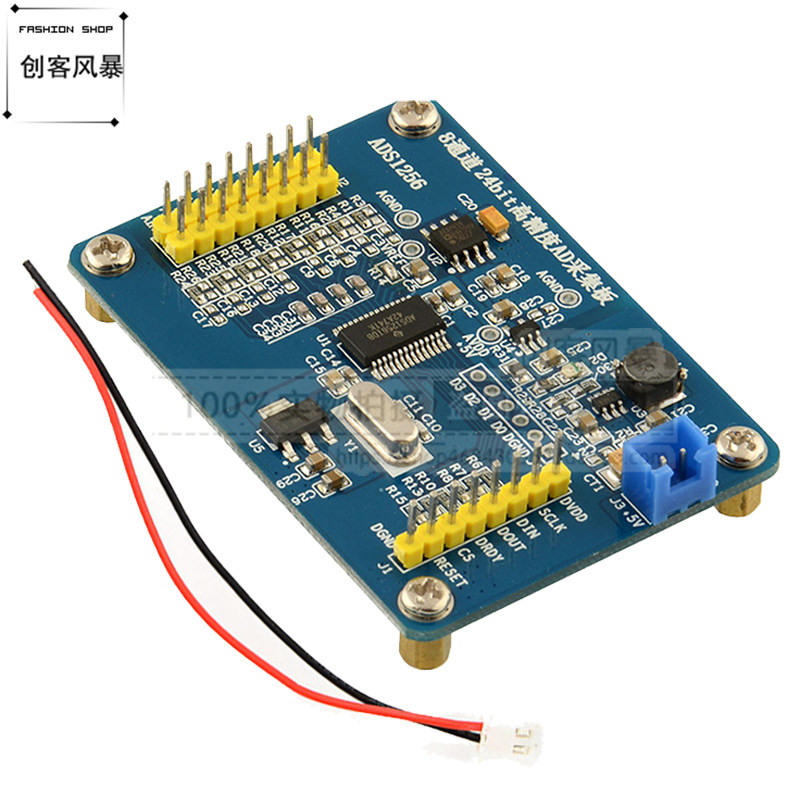

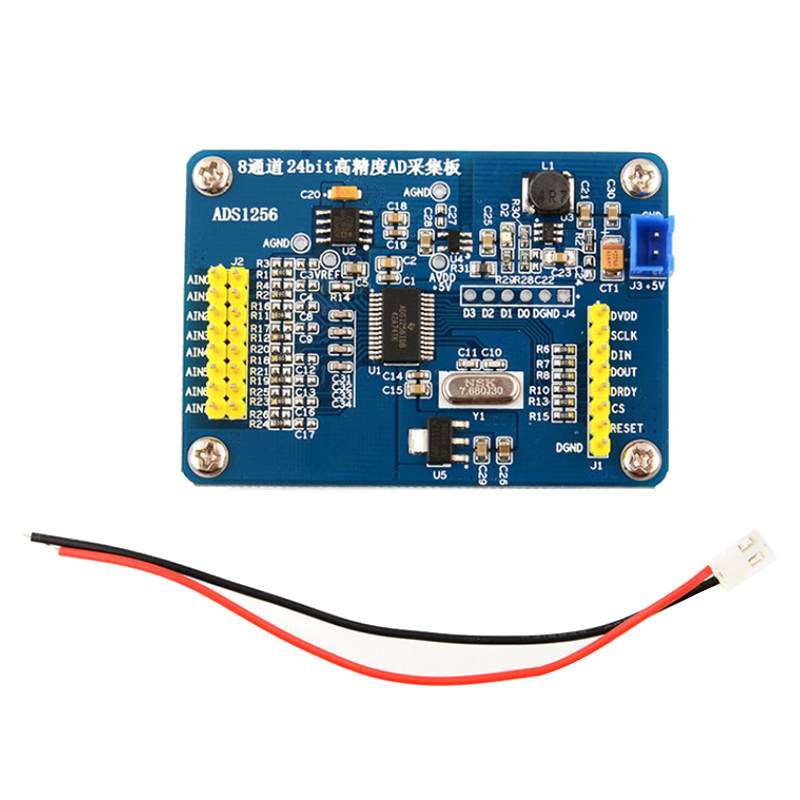

ADS1256 24 -bit Data Conversion 8 канальный AD Модуль Высокий
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

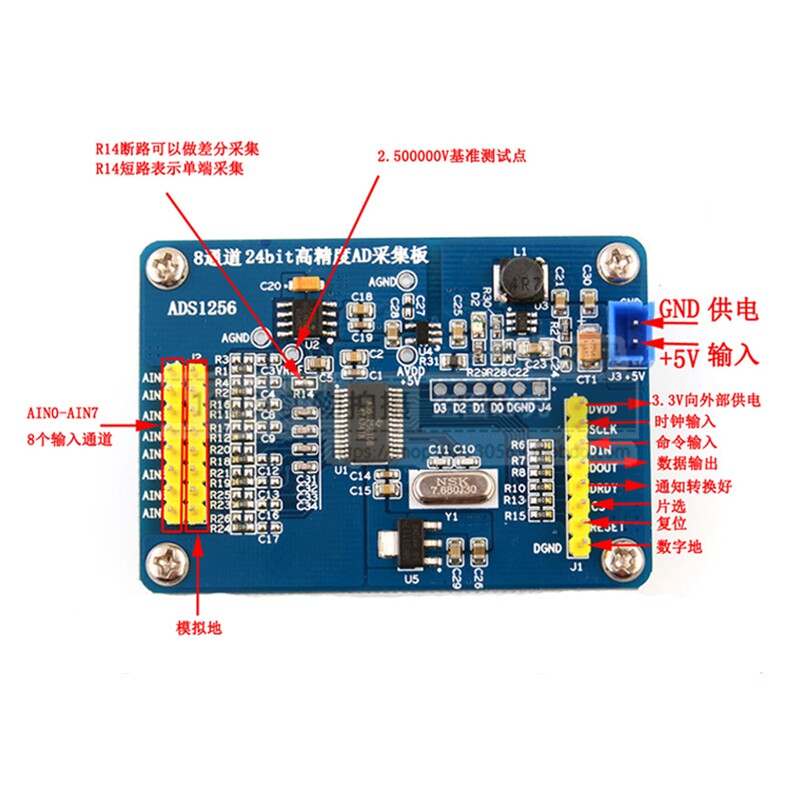

1. Клемма входного питания, верхний конец — заземление, нижний — +5 В. 2. Чип питания LT3461, высокий коэффициент пульсации и подавления шума 3. Индикатор питания 4.LP2985, LDO может эффективно фильтровать низкочастотный шум и генерировать очень чистый сигнал +5 В для обеспечения аналогового питания для ASD1256. 5.ADR431BRZ, B Series -это ориентир.Benchmark Chip, генерируйте ориентир 2,500000 В. 6. Контрольное отверстие 7. Клемма аналогового входа, AIN0-AIN7, имеет в общей сложности восемь входных портов, которые можно использовать как 8 независимых несимметричных входов или как 4 группы дифференциальных входов, AIN0 и AIN1 представляют собой одну группу, AIN2 и AIN3, AIN4 и AIN5, AIN6 и AIN7. 8. Порт ввода моделирования заземления 9. Входное сопротивление и сопротивление затухания. По умолчанию резистор затухания не припаян. 10. Главный чип управления ADS1256. 11.AMS1117-3,3 В, обеспечивает цифровое напряжение для ADS1256. 12. Кристалл бренда NSK, 7,68 МГц 13. Интерфейс связи с MCU. |
