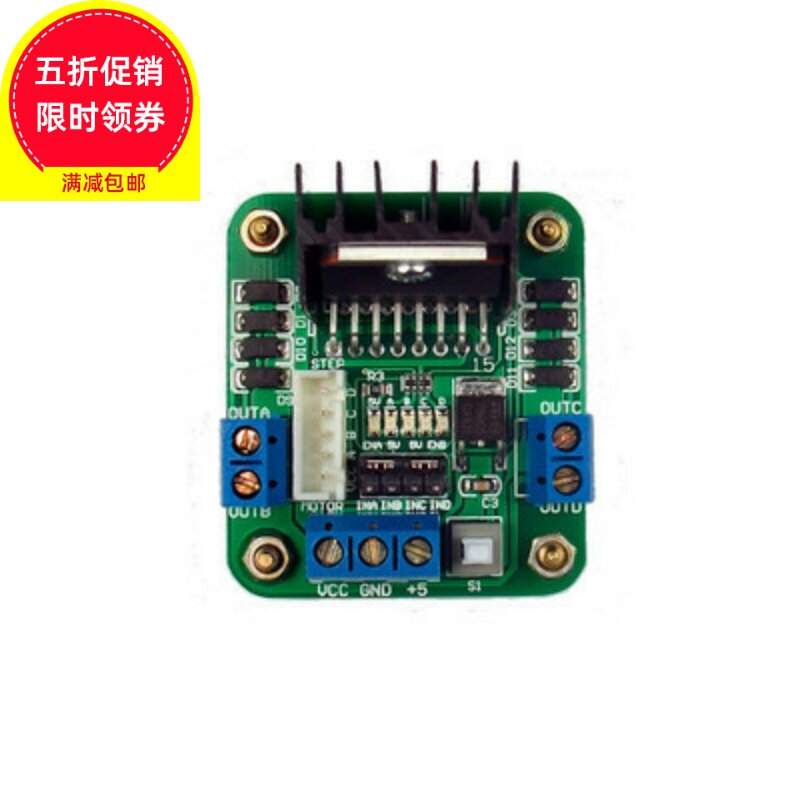

Оригинальный чип L298N Плата двигателя/шаг двигатель, DC Motor Drive L298
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Системная схема схема заключается в следующем:
Введение в порт совета директоров:
Параметры продукта:
1. Приводной чип: L298N Double H Bridge DC Driving Chip
2. Приводя часть диапазона мощности терминала VS: + 5V ～ + 35V  ;;  Если вам нужно получить электроэнергию на доске, диапазон питания:+7 В ～+35 В
3. Возьмите с собой часть пикового тока IO: 2A
4. Логическая часть -Диапазон мощности VSS: + 5V ～ + 7V (может быть электрическим в плате +5 В)
5. Логическая часть диапазона рабочего тока: 0 ～ 36ma
6. Диапазон напряжения входного сигнала управления:
  низкий уровень: -0,3 В≤Vin≤1.5V
  высокий уровень: 2,3 В≤Vin≤Vss
7. Включите диапазон напряжения входного сигнала сигнала:
  низкий уровень: -0,3≤Vin≤ 1,5 В (контрольный сигнал недействителен)
  высокий уровень: 2,3 В≤Vin≤ VSS (допустимый сигнал управления)
8. Максимальное энергопотребление: 20 Вт (температура t = 75 ° C)
9. Температура хранения: -25 ℃ ～ + 130 ℃
10. Размер платы водителя: 48 мм*43 мм*33 мм (с фиксированной медной колонкой и высотой таблетки на тепло рассеяния)
11. Вес на движущей плате: 33 г
12. Другие расширения: управлять направлением индикатора и внутреннего интерфейса мощности логической части.
Инструкции по использованию:
Драйвер Step Motor:&ENA и ENB на доске обычно эффективны. Уровень здесь относится к уровню TTL.ENA - это развлекательный конец A1 и A2, а ENB является функцией B1 и IB2.BJ подключен к моторному общедоступному концу.
Логика шагового двигателя показана ниже. поток.Схема подключения катушки показана на рисунке ниже (в качестве примера предпринимает четырехфазный шаг в двигатель).
Водитель DC Motors:
  |
Каждый обращает внимание на то, что этот модуль имеет только схематическую диаграмму, и нет других инструкций и технической поддержки.
