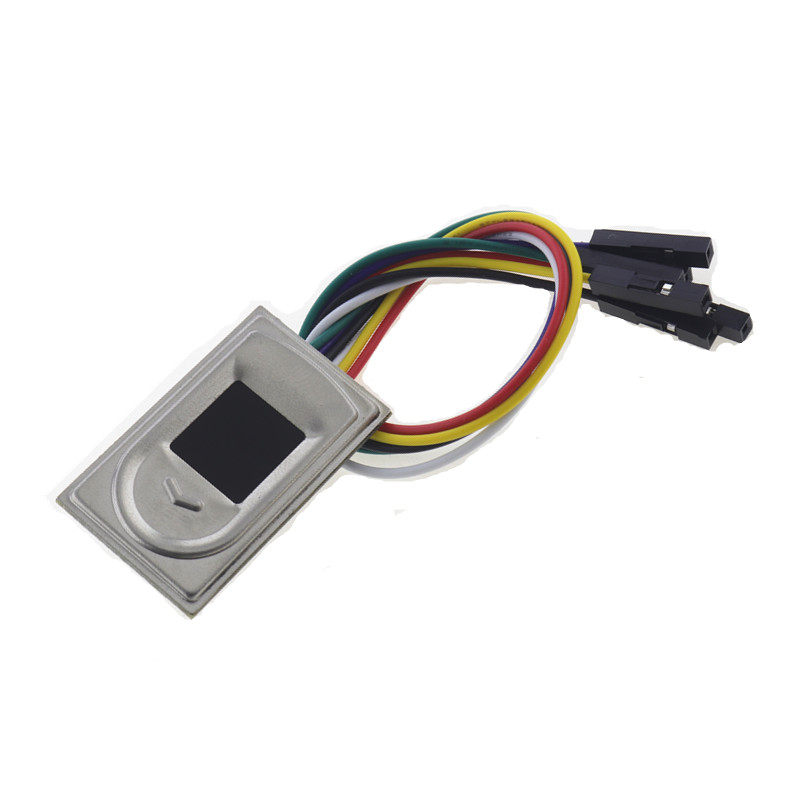

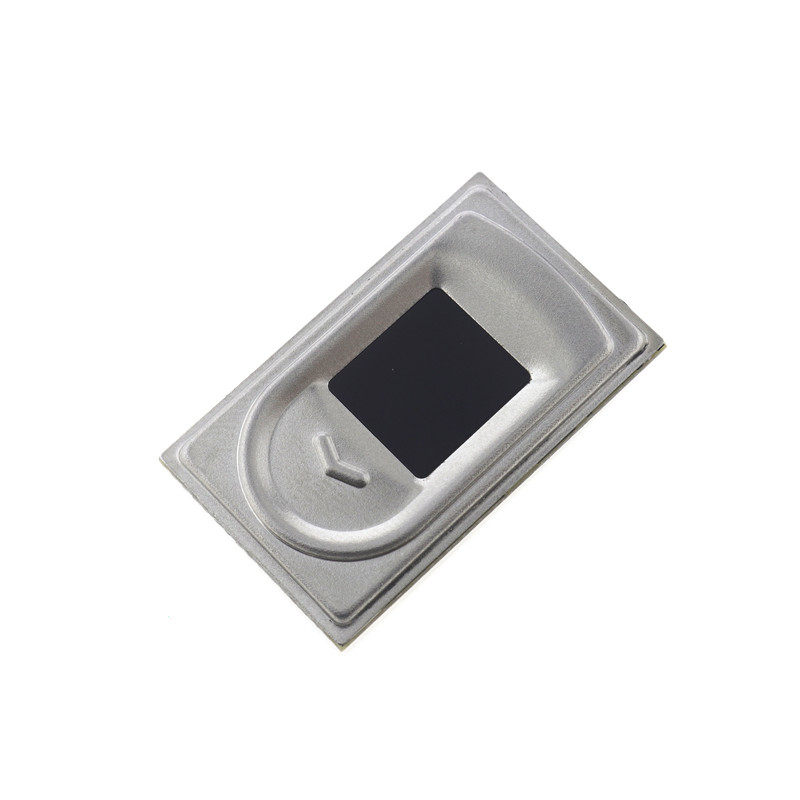

51 ОДИН -КИПК MI608 емкостный модуль распознавания отпечатков пальцев.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Емкостный модуль отпечатков пальцев MR608, AS608 Оптическое распознавание модуль отпечатков пальцев |
Пожалуйста, обратите внимание на использование емкостного модуля отпечатков пальцев:
Поскольку емкостный модуль отпечатков пальцев использует режим низкого энергопотребления, сигнал сенсорного определения является недействительным после подключения VDD (источник питания отпечатков пальцев).Как правило, метод подключения подключен к VADD (источник питания сенсорной зоны), а выходной конец сенсорной индукции соединяет трубку MOS для управления VDD (источник питания отпечатков пальцев).Автоматическая мощность VDD достиг мощности, когда нет отпечатков пальцев.

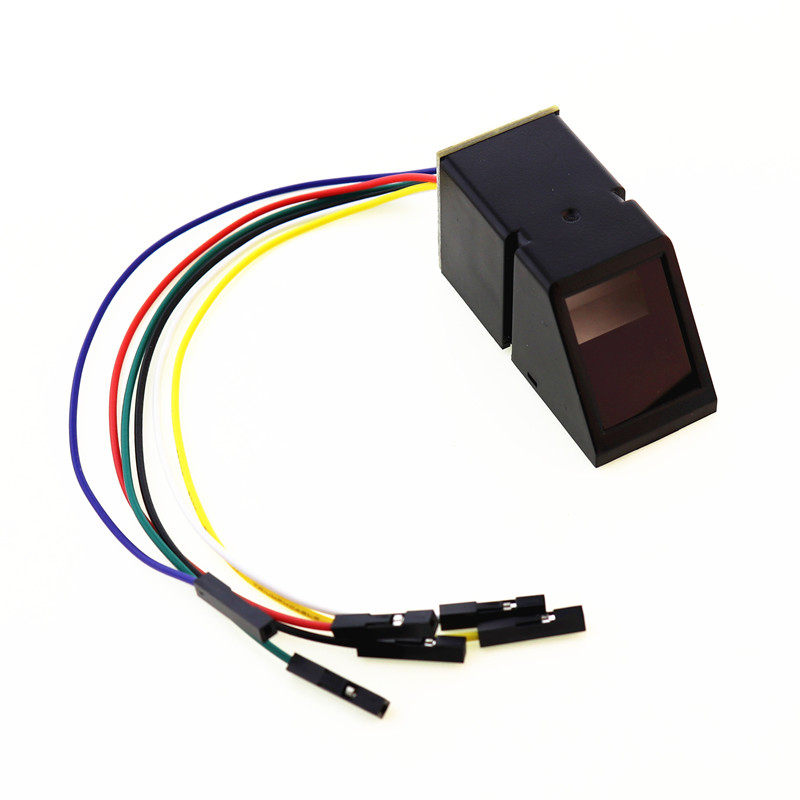

(Питание и распознавание отпечатков пальцев оптического модуля отпечатков пальцев AS608 независимы.)
1. Введение продукта
MR608Модуль полупроводникового отпечатка пальцев интегрирует чип с датчиком полупроводникового датчика и алгоритма отпечатков пальцев в качестве модуля интегрированного обработки отпечатков Хорошо, и скорость поиска отпечатков пальцев быстрая.
При чтении изображений отпечатков пальцев есть чувствительная реакция и суждение на сухих и влажных пальцах. Качество визуализации можно получить.
С функциями самостоятельного обучения, тем более используется в процессе фактического использования.

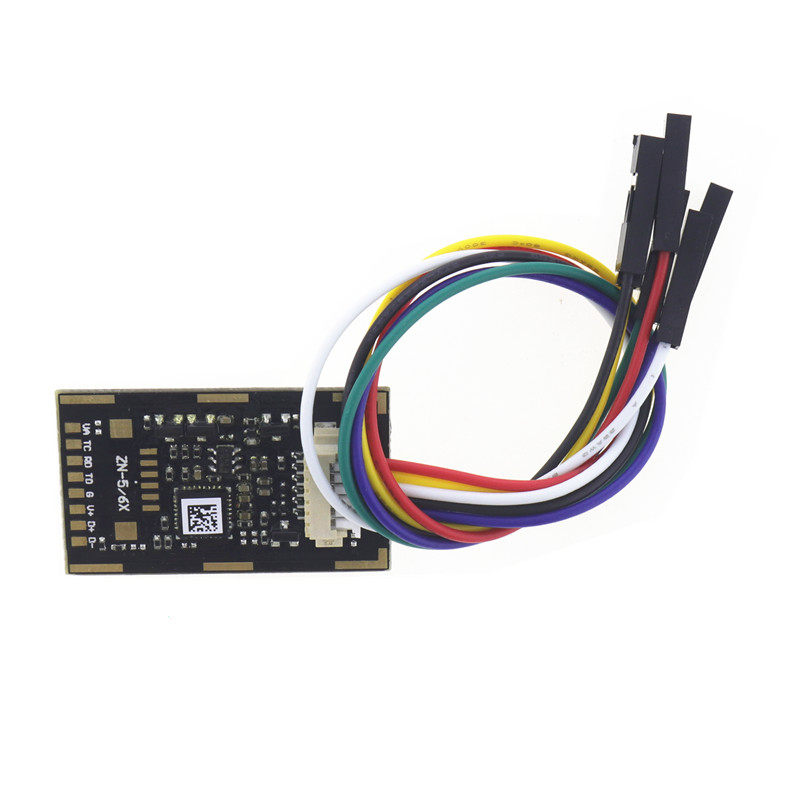

ZN-600Модуль также имеет индукционную функцию пальца. Когда пальцем нажимается к поверхности сбора отпечатков пальцев, модульTouchВысокий уровень выхода.

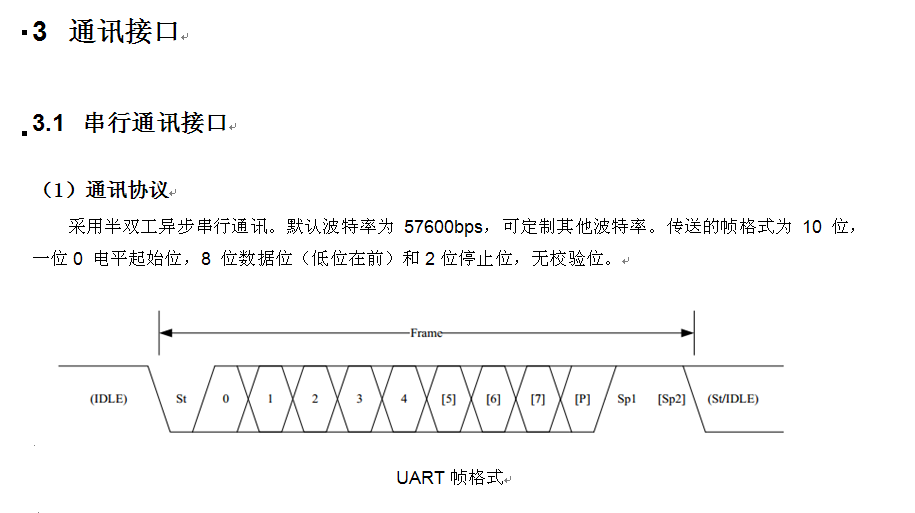

ZN-600Интерфейс связи модуляUARTинтерфейс, Этот модуль используется в качестве устройства, а главное устройство отправляет соответствующие команды для его управления.
Этот модуль имеет функцию читаемого уровня, чтение данных характеристики отпечатков пальцев/Написание функции

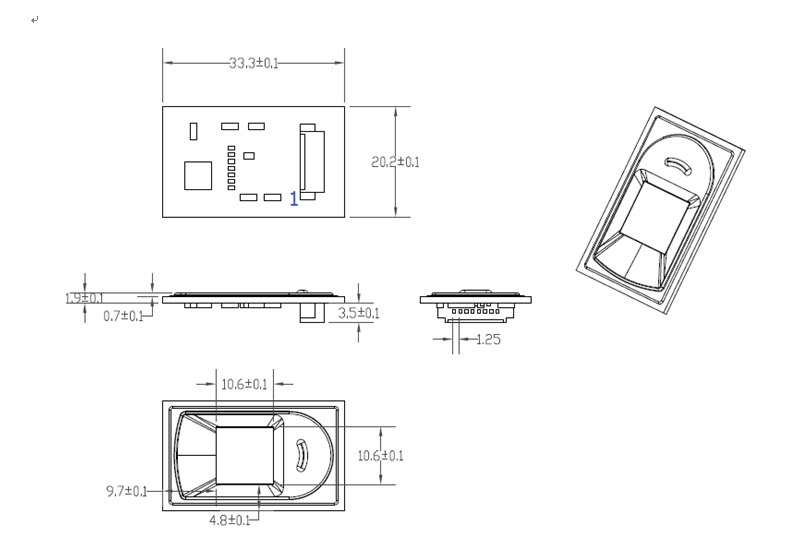

  2. Размер внешнего вида

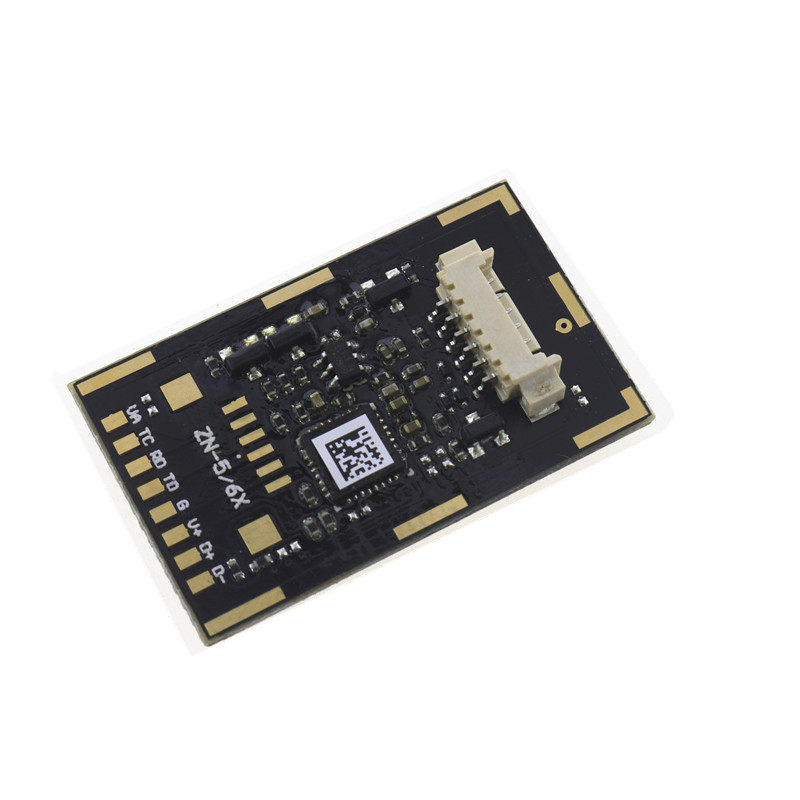

2.2 Аппаратный интерфейс
ZN-600Интерфейс модуля использует один строк (1.25 Проход), определение интерфейса следующее:
6 Pin Версия интерфейса определение | |||
Штифт | имя | Тип | Описание функции |
1 | VADD | In | Входной терминал прикосновения индукции,+3,3 В |
2 | Touch | Out | Выход индукционного сигнала, высокий уровень по умолчанию эффективен |
3 | VDD | In | Питание модуля вход,+3,3 В. |
4 | TX | Out | Вывод последовательных данных.TTL Logic Level. |
5 | RX | In | Ввод последовательных данных.TTL Logic Level. |
6 | GND | - | СигналПодключитесь к области электропередачи внутри. |
