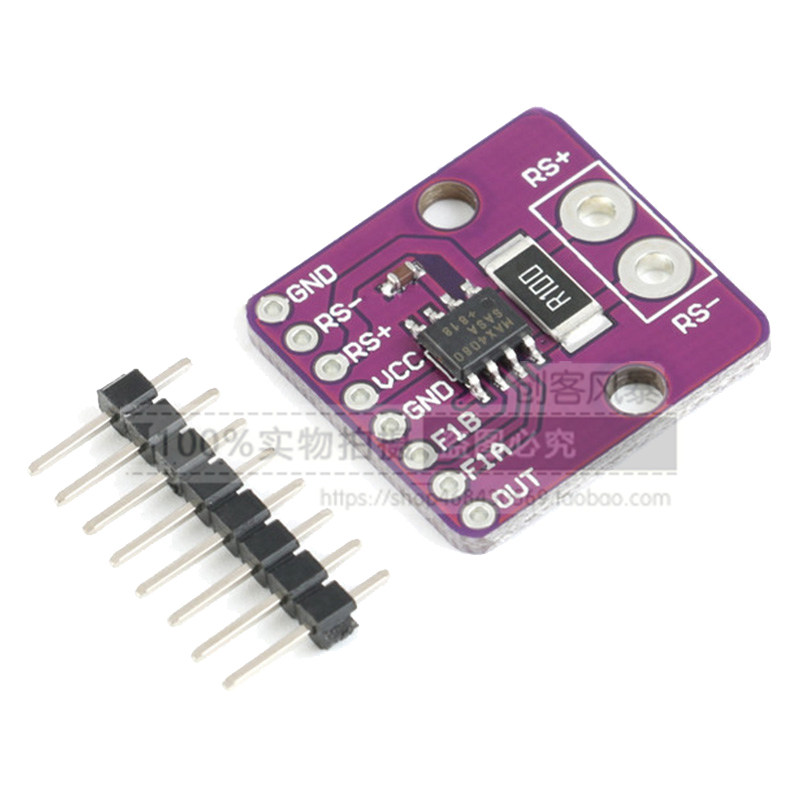

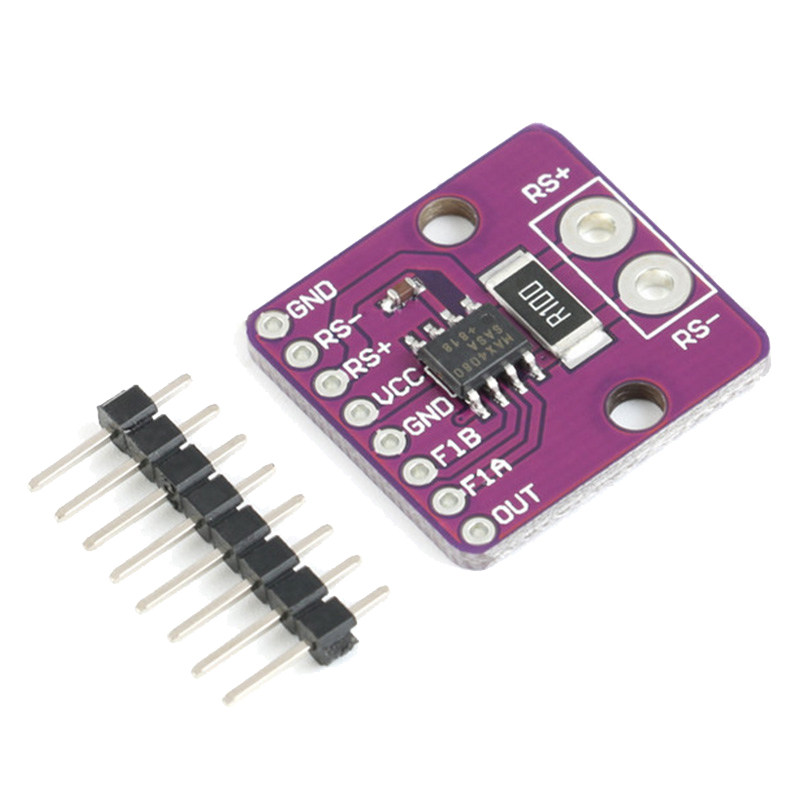

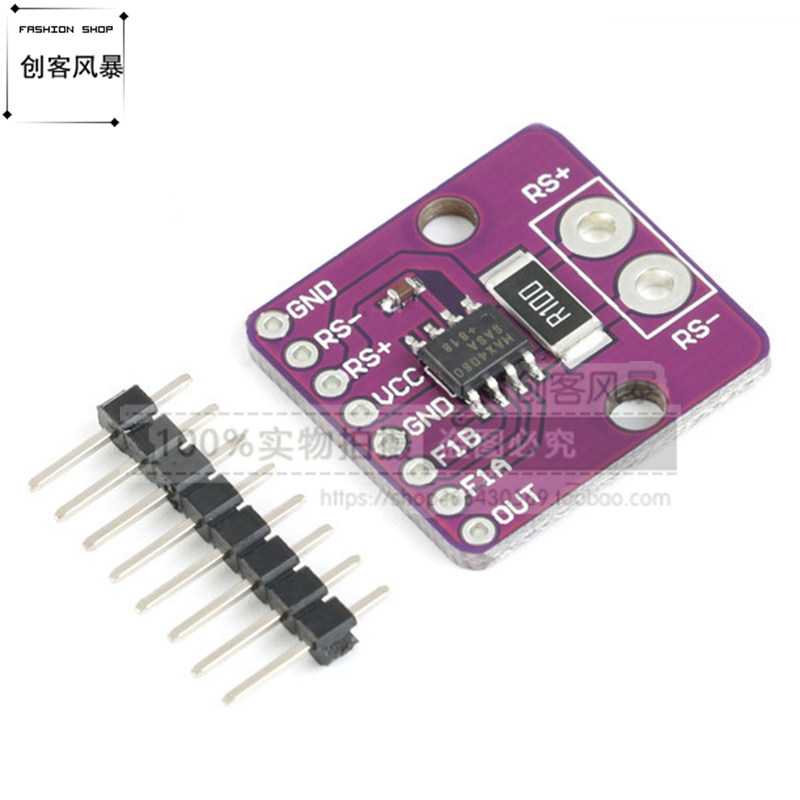

MAX408080SASA Усиление тока модуля модуля высокого спецификации мониторинг тока CJMCU-4080
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
MAX4080/MAX4081 -это два усилителя обнаружения тока высокого уровня.
MAX4080 подходит только для одного обнаружения тока, в то время как MAX4081 может выполнить два проведения обнаружения тока.Благодаря одному выводу MAX4081 вы можете непрерывно контролировать весь процесс от зарядки до разряда без дополнительного полярного выхода.MAX4081 также требует выходного уровня (VSENSE = 0V) с внешним эталоном для установки нулевого тока.Диапазон выходного напряжения, отражающий ток зарядки, находится между VREF и VCC, а выходное напряжение, отражающее ток разгрузки, находится между VREF и GND.Диапазон входного напряжения в этой группе чипа 76V полностью не связан с напряжением источника питания (VCC) и входного напряжения Co -Mode (VRS+), и максимум ограничивает его диапазон применения.Поскольку обнаружение тока с высоким уровнем не мешает проволоке заземления, MAX4080/
MAX4081 широко применим к системам высокого напряжения.
Различные выгоды (5 В/В, 20 В/В, 60 В/В, Silk Print Suffix Chip отдельно в F, T) и пользователи. Пропорциональное пропорциональное выходное напряжение.
MAX4080/MAX4081 предоставляет пользователям простое, точное и компактное решение для обнаружения тока с высокой интеграцией высокой интеграции.
Параметры модуля:
Диапазон входного напряжения широкий, от 4,5 В до 76 В
Рабочий ток
≤190UA
+0,1%полная точность объема
100 мкВ напряжение расстройства низкого входного расстройства
Независимое рабочее напряжение питания от 4,5 В до 76 В
Рабочая температура диапазон-40°C до +125°C
Инструкции по использованию:
Индукционное сопротивление использует 0,10
RS+: Положительное сопротивление внешнего чувствительного сопротивления
Rs-: бремя устойчивости к внешнему зондированию
VCC: положительный конец источника питания
OUT: Выход напряжения преобразования
FIA, FIB: MAX4080 Чип, используемый модулями, без подключения
Используйте приложение:
48V Телекоммуникации и выявление тока за задний план
Автомобиль (12 В, 24 В или 42 В батарея))
Оптические диоды с лавиной и мониторинг тока кондиционирования
Двухэтажный моторный контроль
Общее обнаружение тока системы/платы
Система управления питанием
Точный источник тока высокого напряжения
