Беспроводной серийный порт модуль Flying Calle Smart Car конкуренция Royal STM8+SX1212+5 см антенны
Описание продукта:
Модуль UTC1212 представляет собой очень интегрированное ультра -мощное энергопотребление и полупрофильный модуль беспроводной передачи данных с микроэнергией. ПолемСреди них инновация SX1212 использует кодирование циклического перерыва и исправления с высокой эффективностью, что значительно улучшает анти -интерфейс и чувствительность. Другие параметры могут быть изменены в Интернете. Он потребляет только 3,2 мА в состоянии принимающего, и есть четыре рабочего режима.В соответствии с режимом цикла 1 секунды, получение всего лишь в теории получает только 20UA Антенна в форме палки, стабильная передача в пределах 500 метров, 700 метров все еще имеют сигналы, такие как более высокая антенна -антенна 1000 метров, не является легендой, а другие беспроводные чипы, такие как NRF905 и CC1101, составляют около 200 метров, а приемные течения -это ток. Все, и приемный ток - это все.
иллюстрировать:
Антенна очень важна в беспроводных приложениях.Антенна на рынке является переменной. Рекомендуется 8,5 см, но объем 8,5 см. Он большой, поэтому я преднамеренно заказал производителя антенны для настройки антенны 5см с эффектом почти 8,5 см, около 450 метров.
Характеристики продукта:
Имя модуля: UTC-1212SE
Размер модуля: 33 мм * 19 мм * 1 мм
Расстояние интерфейса: 2,54 мм упаковка
MCU IC: STM8L101
RF IC: SX1212
Процесс продукта:
Внедрение элементов с высокой оценкой, широко подходящих для применения в гражданском и промышленном продукте и дизайне.
Типичный параметр:
Рабочее напряжение: 2,1 - 3,6 В
Диапазон температуры: от -40 до +85 ℃
Влажность работы: 10%～ 90%
Рабочая частота: 300-510 МГц
Регулируемые параметры мощности: от -8,5 до +12,5dbm3
Скорость передачи воздуха: 1K, 2K, 5K, 10K, 20K, 40KBBPS
Запуск ток: 34 мА
Непрерывный приемный ток: 3,2 мА
Ток общежития: 1,5UA
Максимальная чувствительность: -110DBM
Скорость передачи последовательного порта: 1200/2400/4800/9600/19200/38400/57600BPS
Максимальная длина пакета данных: 256byte
Время модификации параметров: 300 тыс.
Основные характеристики:
Операционная частота является лучшим эффектом в полосе 430-440 МГц (соответствие антенной), подходящая для особых случаев для многоодежах;
Скорость воздуха беспроводного модуля является самой низкой 1 кбит / с, до 40 кбит / с, вы можете установить программное обеспечение по желанию;
Интерфейс UART (общий асинхронный последовательный) поддерживает 1200/2400/4800/9600/19200/38400/57600BPS;
SX1212 получает только 3 мА, Dermant составляет всего 1,5 UA, а в условиях 10 дБМ ток запуска составляет всего 25 мА;
Стойкий статус составляет всего 1,5 UA, программное обеспечение для пробуждения может быть установлено, самое короткое - 50 мс, самые длинные 5 с, соответствуют требованиям оборудования с низким энергопотреблением;
Минимальная передача мощности составляет -8,5 дБм, максимум+12,5 дБм и выбор непрерывного программного обеспечения восьми передач;
FSK -модуляция, высокая чувствительность и использование CRC эффективное коррекцию ошибок, сильная анти -межперферентная способность;
Большой буфер данных, максимальная поддержка FIFO для одного времени и получение до 256 байтов;
Стандартный интерфейс интерфейса интерфейса, наиболее распространенный интерфейс, который удобен для встроенных приложений;
Замечание:
Чип SX1212 поддерживает 300-510 МГц, но, учитывая подходящую антенну, рекомендуется работать в полосе 430-440 МГц;
Чем ниже воздушная скорость беспроводных модулей, тем выше чувствительность получения и чем дальше эффективное расстояние связи;
Когда MCU управляет модулем UTC1212, обмен данными выполняется через линии TXD и RXD;
Хотя максимальная мощность запуска чипа SX1212 может быть установлена на+12,5DBM, источник питания обычно меньше 3,6 В.
(Например, 2 батарея 3 В), плюс неизбежная потеря самой схемы, поэтому модуль в целом эффективен Сила запуска составляет около+10 дБм;
Общие CC1020 и ADF7021 Каждая длина данных составляет 1 цифру, максимальная длина пакета данных NRF905 составляет 32 байта, CC1101 и SI4432 - 64 байта.
NRF905 и CC1101 получают ток около 30 мА по той же мощности запуска, что является значимым по сравнению с преимуществами низкого энергопотребления SX1212;
Основной рабочий процесс:
Модуль обычно находится в состоянии получения. Предметы
Когда вам нужно отправлять данные, вам нужно передавать модуль UTC1212 через интерфейс UART
Поле приложения:
车辆 监控 遥控 、 遥测 、 小型 无线 网络 、 无线 抄表 、 系统 、 小 区 传呼 、 工业 数据 采集 、 无线 标签 身份 识别 非 接触 接触 接触 智能卡 小型 无线 数据 终端 、 系统 遥控 遥控 遥控 遥控 遥控 遥控 遥控 无线 无线 遥控Био -сигнальный сбор, гидрологический метеорологический мониторинг, контроль роботов, беспроводная связь 232, беспроводная связь 485/422, цифровой аудио, цифровой передачу изображений и т. Д.

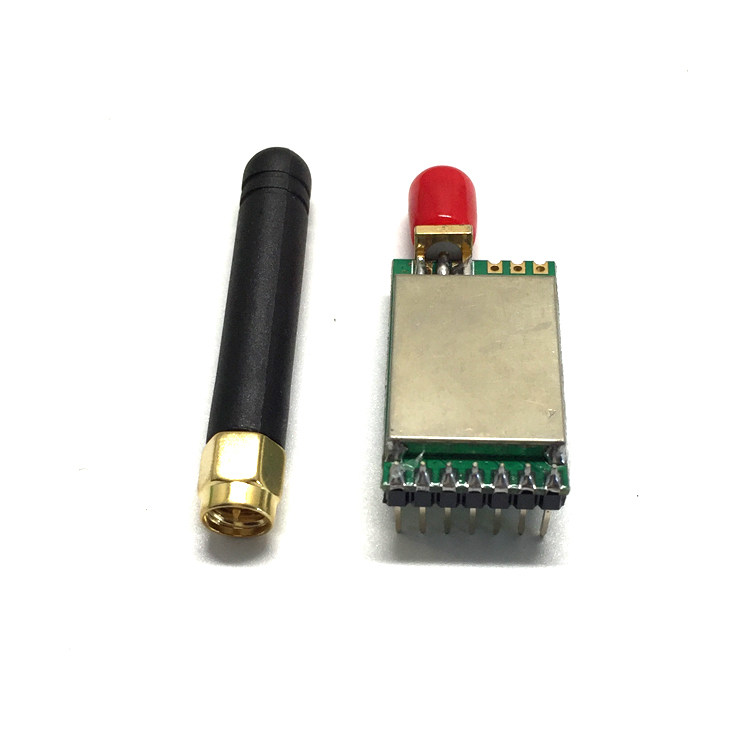

Реальная съемка:
