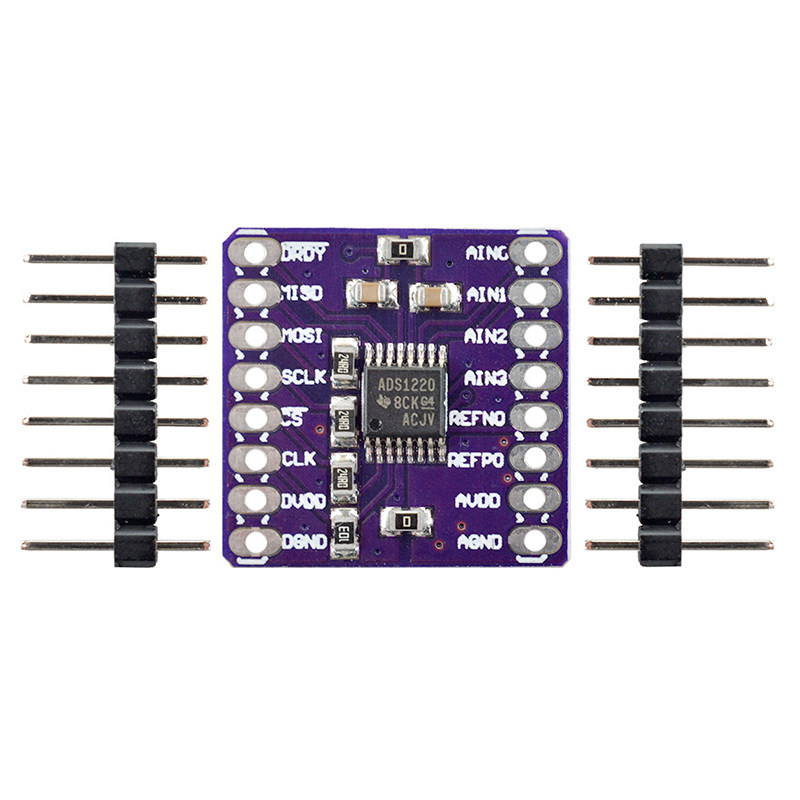

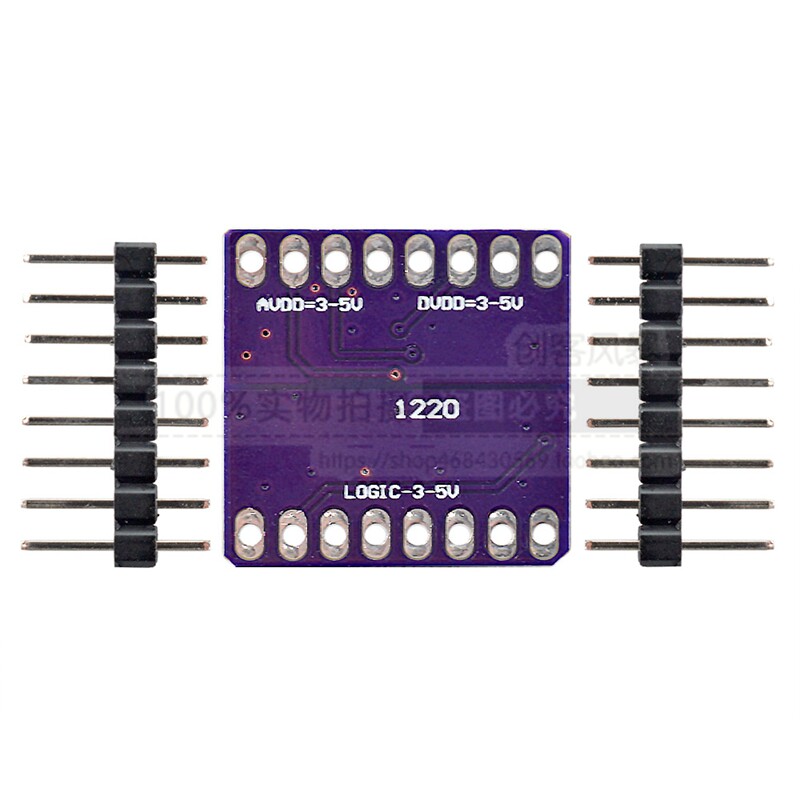

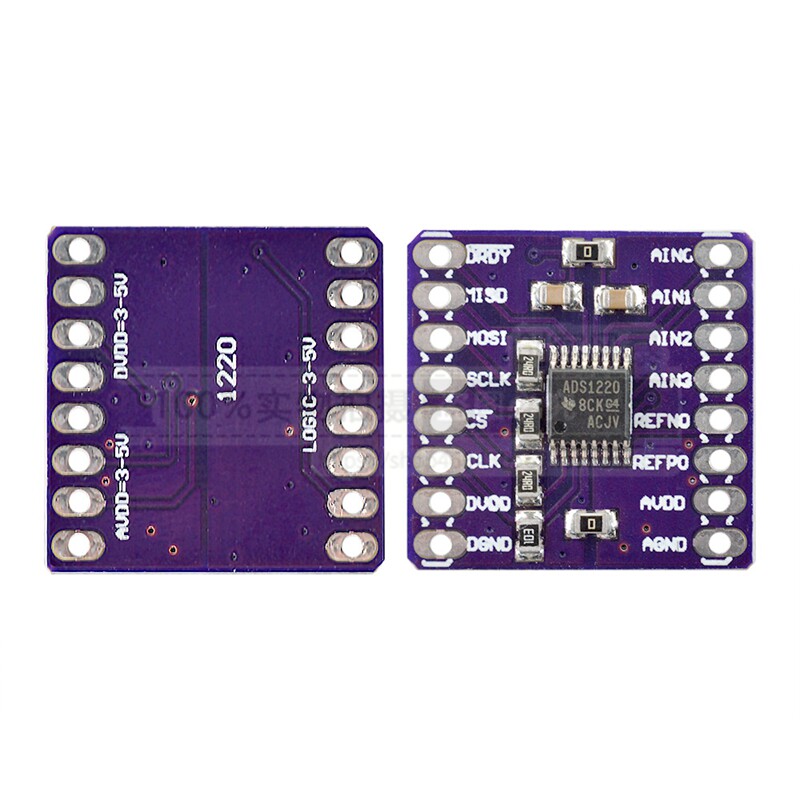

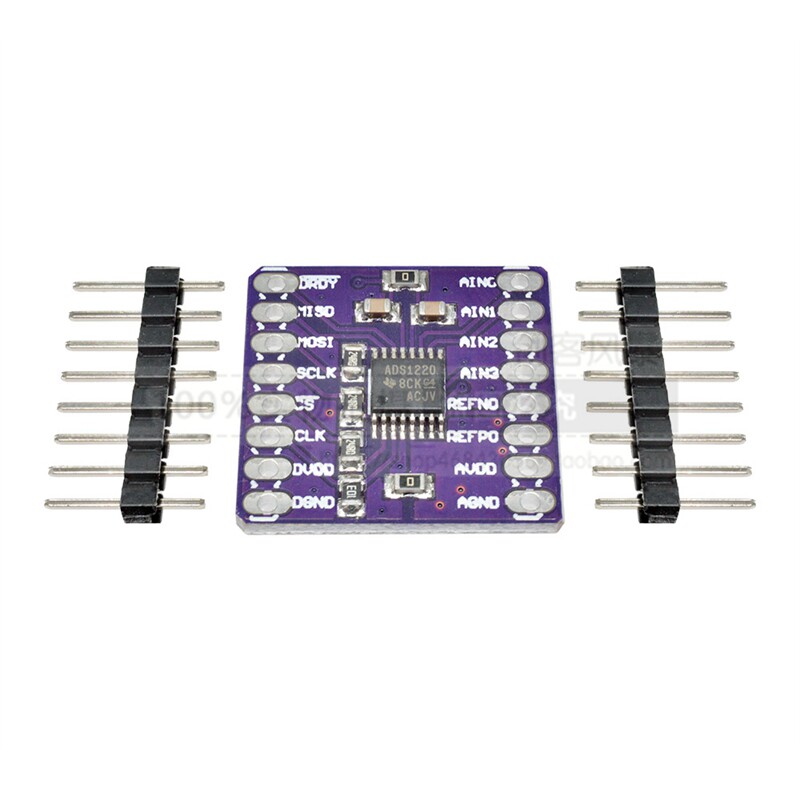

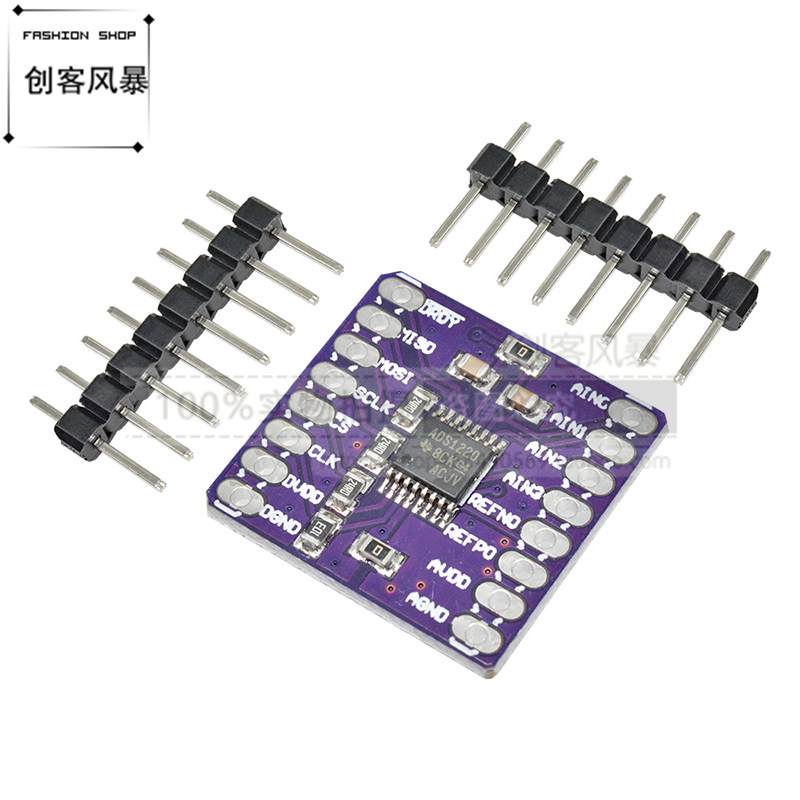

ADS1220 ADC SPI Низкий потребление мощности 24-битный конвертер модуля CJMCU-1220 низкий энергопотребление 24-бит
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Особенности продукта
Низкое потребление тока: до 120 мкА в режиме рабочего цикла (типично)
Диапазон мощности: 3 В ~ 5 В
До 20 -бит эффективное разрешение
Два дифференциала или четыре входа в одиночку
Двойное соответствие программируемого источника тока: от 10 мкм до 1,5 мА
Внутренняя ссылка на 2,048 В: 5 ч/ млн/°C (типичный) дрейф
Внутренний 2%точный генератор
Внутренний датчик температуры: 0,5°C (типичная) Точность
Интерфейс совместимости SPI (режим 1)
Приложения
Измерение датчика температуры:
Термистор
Тепловая марионетка
Детектор температуры сопротивления (RTD): 2 линия, 3 линии или 4 типа линий
Измерение датчика моста:
Датчик давления
Напряжение
шкала
Портативный инструмент
Заводская автоматизация и управление процессами
описывать
ADS1220 является точным 24 -битным аналоговым цифровым преобразователем (ADC), который предоставляет много интегрированных функций для снижения системных затрат и измерения количества компонентов небольших сигналов датчиков.Устройство гибко вводит многоопубличное повторное использование (MUX), низкий уровень шума, программируемый усилитель усиления (PGA), два программируемых источника тока стимулирования, один тестер напряжения, осциллятор, боковой переключатель с низким напряжением и датчик температуры точности для достижения двух дифференциал или четыре единичных входа.
Устройство может быть преобразовано по скорости данных 2000 образцов (SPS) в секунду с одним циклом осадков.При 20 SPS цифровой фильтр обеспечивает 50 Гц и 60 Hzz для шумовых промышленных приложений.Внутренняя PGA обеспечивает высокую прибыль до 128 VIV.PGA делает ADS1220 очень подходящим для измерения применения небольших датчиков, таких как детектор температуры резистора (RTD), термопару, тепловое сопротивление и датчик моста сопротивления.Это устройство поддерживает псевдо или полную дифференциальную букву при использовании программируемого массива дверей
Число измеряется.В качестве альтернативы, устройство может быть настроено для прохождения внутренней PGA, и в то же время оно все еще обеспечивает высокий входной импеданс и увеличение до 4 VNV, что позволяет измерению одноэтажного.
В режиме рабочего цикла, когда PGA отключена, энергопотребление составляет всего 120pa.ADS1220 инкапсулируется с не лидирующим VQFN-1 6 или ATSSOP-16 и указан в диапазоне температур от -40'c до+ 125C.K -тип измерение термопары
