STC15F2K60S2 Сердечная плата Минимальная плата Системной платы 51 Однопроизводительная микрокомпьютерная плата STC 3,3 В
Информация о продукте:Микрокомпьютер серии STC15F2K60S2-одно Chip Microcomputer One Clock/Machine Cycle (1T), производимый технологией Hongjing. Это новая генерация 8051 с одно Chip с высокой скоростью/низкой мощностью/супер сопротивлением. Время.Внутренняя интегрированная цепь специального сброса MAX810, ШИН, 8 высокого уровня 10 -бит A/D
STC15F2K60S2 -это единый микрокомпьютер серии 8051. По сравнению с обычным микрокомпьютером 51 51, следующие характеристики:
Память данных о оперативной памяти в листе большой емкости 2048
Высокая скорость: 1 часы/машинный цикл, улучшенное ядро 8051 (STC Y5), скорость в 7-12 раз быстрее, чем традиционный 8051
Скорость также на 20% быстрее, чем микроконтроллер серии STC (например, STC12/11/10)
Напряжение ширины: 5,5 ～ 3,8 В, 2,4 ～ 3,6 В (серия STC15L2K60S2)
Проект с низкой мощностью: режим низкого уровня, свободный режим, режим потери мощности (может быть пробужден от внешнего перерыва или внутри, внутри, пробуждение)
Внутренние часы с высоким разрешением R/C,±1% температура поплавка (-40 ℃ ~+85 ℃), температура плавания при комнатной температуре 5‰, Может полностью сохранить внешние дорогие кристаллические часы, внутренние часы доступны с 5 МГц ~ 35 МГц
Внутренний высокий и надежный сброс, напряжение порогового значения сброса 8 -уровня для программирования ISP, полностью сохраняя внешнюю схему сброса
Ресурсы, которые поддерживают удаление пробуждения электроэнергии: int0/int1 (могут быть прерваны вверх/вниз/вниз по подъему краю/-int3/-int4 (уменьшение прерывания края); CCP0/CCP1/CCP2/RXD2/ T0/ T1/ T2 Tube Feet; внутренняя мощность падает, чтобы проснуться для специальных таймеров
Рабочая частота: 5-35 МГц, эквивалентная обычной 8051: 60 ～ 420 МГц
8/16/24/32/40/48/56/60/61K Intellarly Flash Program Memory, количество рваных более 100 000 раз
EEPROM (Flash) функционирует в фильме с большой емкостью, более 100 000 раз в письменной форме
ISP/IAP (в системном программировании/в прикладном программировании) ни один программист/симулятор требует
ADC с высокой скоростью, 10 бит из 8 каналов, скорость 300 000 раз в секунду.3 дорожные ШИМ также можно использовать как 3 д/а
3 Канал/сравнительный блок захвата/сравнения (CCP/PCA/PWM) ----- Также можно использовать для реализации 3 The D/A 3-таймеров или 3 внешних перерывов (поддержка растущего края/уменьшения прерывания края)
6 таймеров, 2 16 -бит тяжелый таймер T0 и T1 совместимы с обычными 8051 таймерами, добавьте 16 -битный таймер T2 и может достичь частоты тактового сигнала. 3 CCP/PCA может быть достигнут снова таймер
Программируемая выходная функция тактовой частоты (входной вход внутренних системных часов или внешней трубной ноги является входом для выхода тактовой частоты):
① Выходные часы T0 в P3.5;
② T1 Выводные часы в P3.4;
③ Выходные часы T2 В P3.0 выходные часы приведенных выше 3 таймеров/счетчика могут быть выходной частотой;
④ Внутренние основные часы выводят часы в P5.4/MCLKO (основные часы 8-контактного микрокомпьютера STC15 серии STC15 выходят из выходных часов P3.4/MCLKO)
Adwardware Watch Dog (WDT)
SPI High -Speed Синхронный интерфейс последовательной связи
Двойной последовательный порт/UART, два полностью независимые асинхронные порты последовательной связи с высокой скоростью, своевременное переключение можно использовать в виде 5 групп последовательных портов
Расширенная структура набора инструкций, совместимая с обычным набором инструкций 8051, аппаратным умножением/методом инструкции по удалению
Универсальный порт ввода/вывода (42/38/30/26), после сброса: Quasi -two -Way Port/Lower Truith (8051 Традиционный порт ввода/вывода)
Существует четыре режима настройки: квази -туа -пух
Каждая пропускная способность ввода/вывода может достигать 20 мА, но максимум всего чипа не должен превышать 120 мА
Если порт ввода/вывода недостаточно, вы можете использовать 3 обычных порта ввода/вывода для подключения 74HC595 (￥ 0,21 юань) для расширения порта ввода -вывода. D в качестве кнопки сканирования для сохранения портов ввода -вывода/вывода

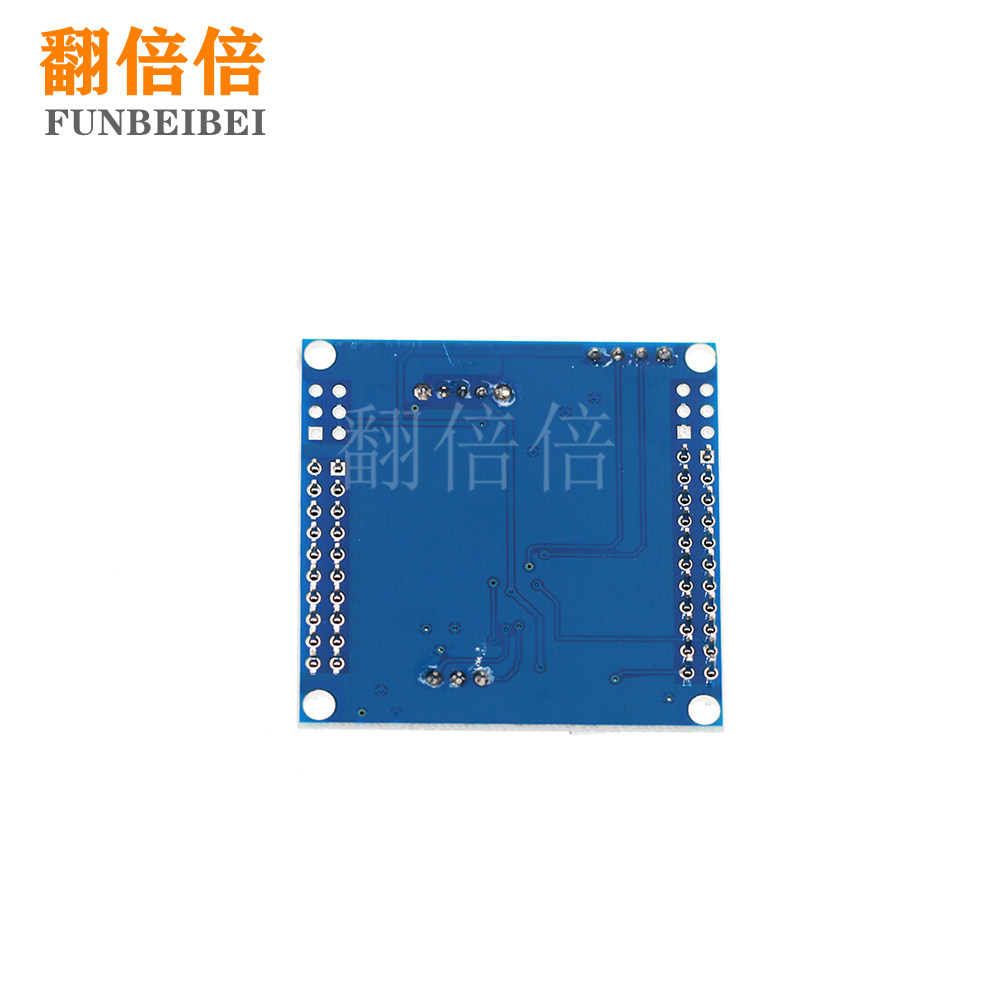

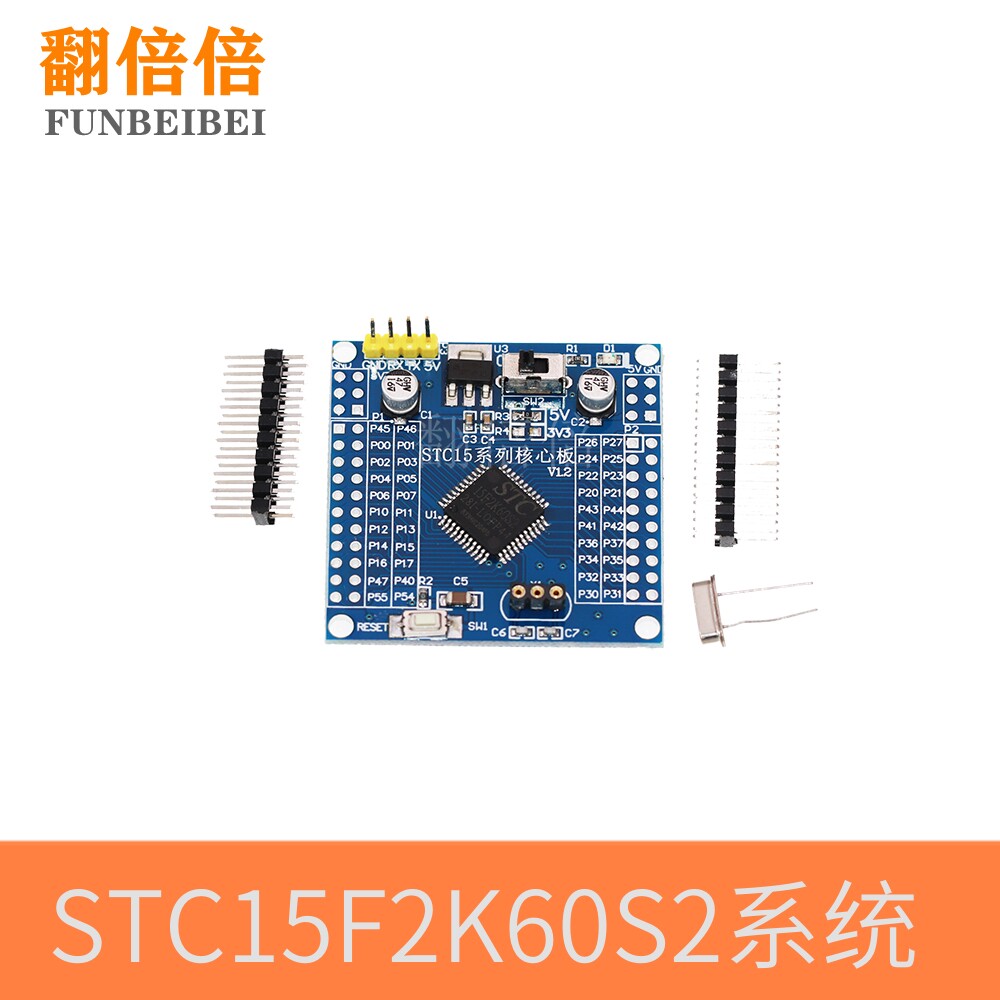

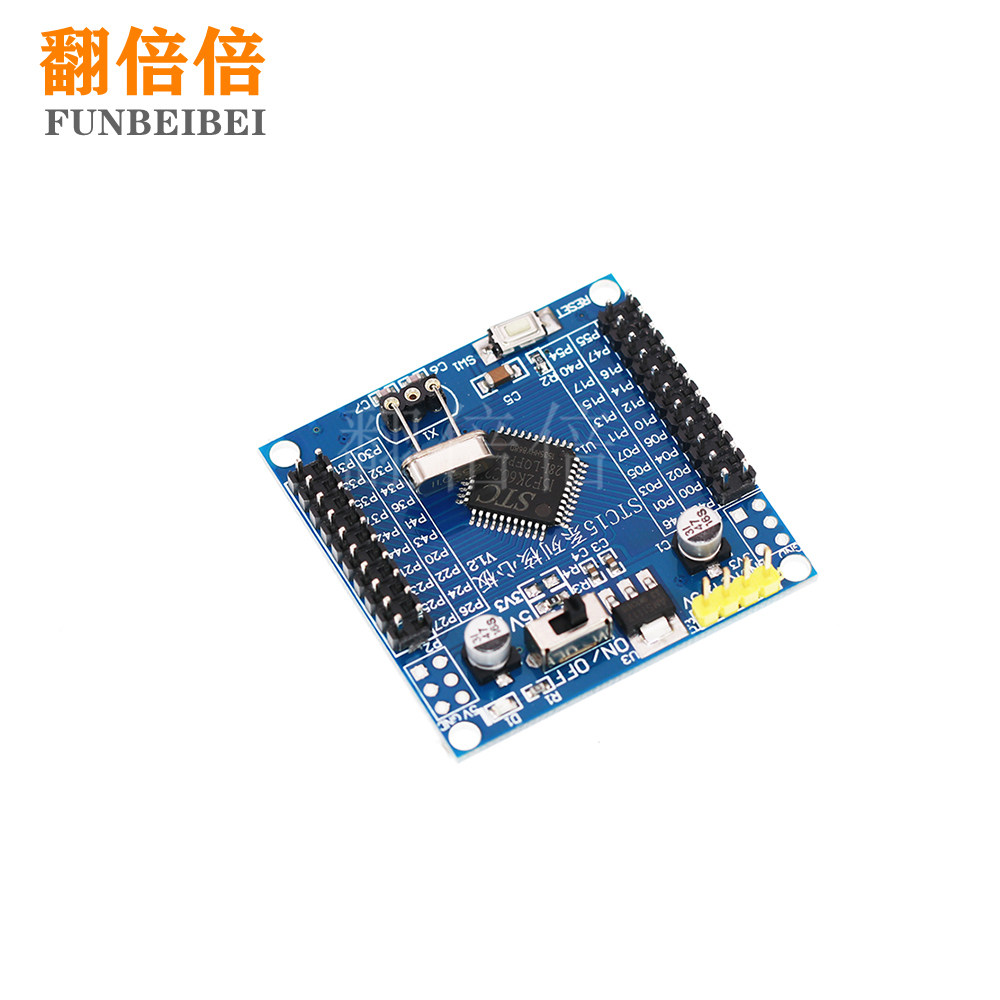

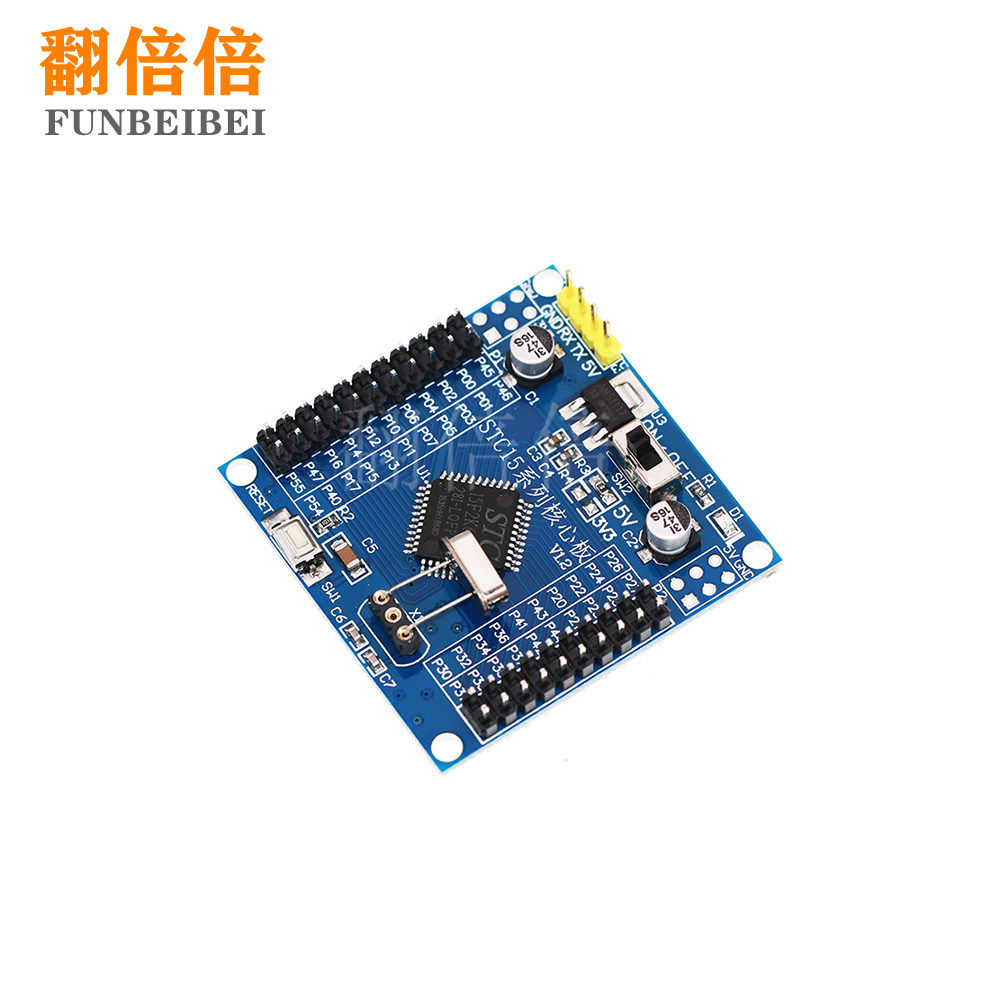

Характеристики этой основной платы следующие:
1. Используйте STC15F2K60S2-28I промышленного чипа;
2. Один индикатор мощности светодиодный свет;
3. Одна кнопка сброса;
4. Платочный регулирующий чип 3,3 В;
5. Зарезервированный внешний кристалл в виде сокетов: может легко заменить кристалл;
6. Резервные RXD, TXD, GND, 5 -Ввалы (могут быть питание, программа загрузки и т. Д.);
7. Используйте переключатель питания, чтобы облегчить работу мощности основной платы;
8. Резервные 4 фиксированные отверстия для установки для облегчения платы с фиксированной линией!
9. Резерв 5V, 3,3 В входной/выходной интерфейс иглы 3,3 В
Два двойных 2,54-мм строчных стежков приведут к интерфейсу P0-P4 все
Размер доски основной доски: 45,6*45,7 мм
Чтобы повысить эффективность, основная плата не приводит к приготовлению булавок и должна быть приварена клиентом. Пожалуйста, обратите внимание на эту деталь, прежде чем принимать
Таким образом, продажи основных советов с низким уровнем кост не предоставляют техническую поддержку!
Предоставьте процедуры тестирования, схемы формата PDF.В
Описание программы тестирования серийного порта:
Последовательный порт 1 Полный дуплексный режим прерывания, получение и получение программы связи.В этой процедуре используется внутренний кристалл 22.1184 МГц.Серийный порт установлен на: 115200,8, N, 1, 1.Отправьте данные в MCU через ПК.
Этот продукт не может быть назван учебным советом, его можно назвать советом по разработке или основной доской, и только для разработчиков улучшит скорость развития.
Наш магазин прибылен и продает. Перед выпущением поста только обнаружение внешнего вида, письменное тест и обнаружение подключения к моделированию.Пожалуйста, проверьте его вовремя после запроса товара.Проверьте, а затем сварки!Те, у кого есть проблемы после сварки, не поддерживают возврат!

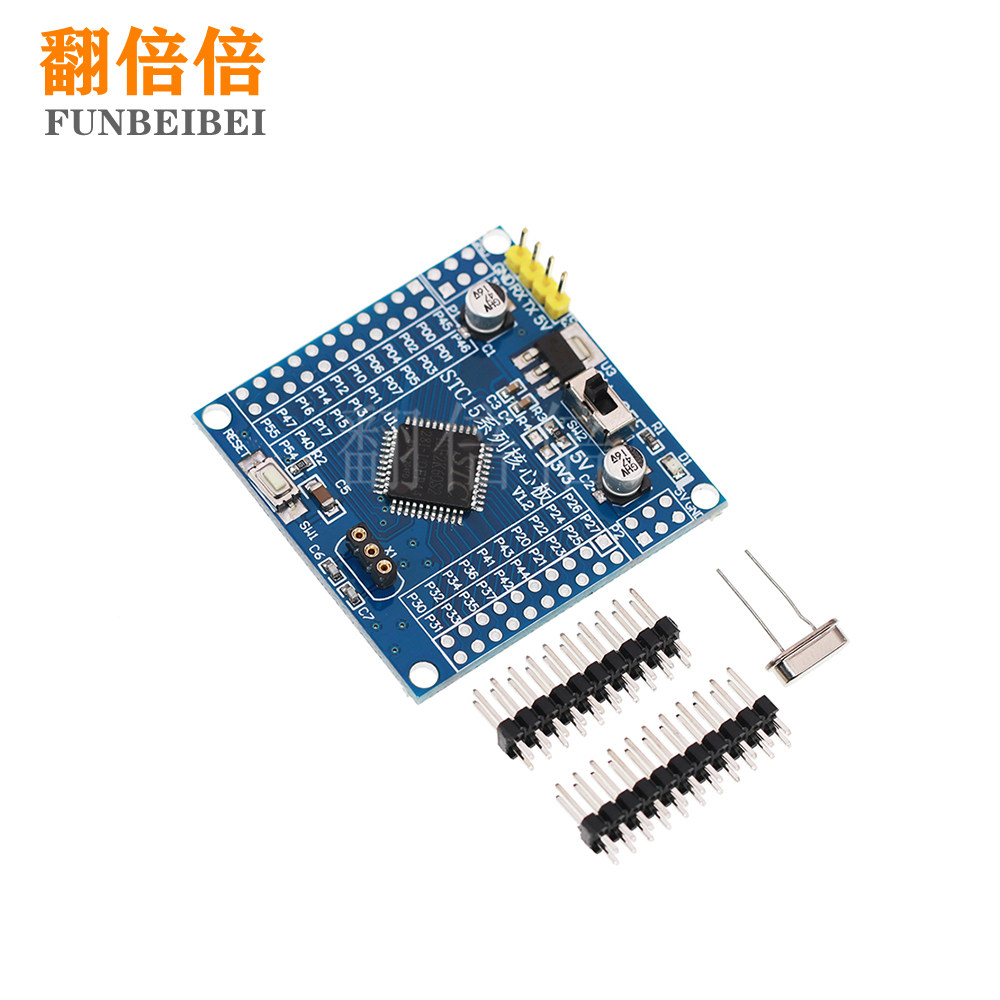

Список доставки:
STC15F2K60S2 Ордерная плата 1
2,54 мм иглы 2 иглы
1 кристалл (11.0592 МГц)
