Светодиодный ноутбук, блок питания, 250W, высокая мощность
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Дорогие друзья, которым необходимо подключить источник питания, заметили, что этот источник питания не имеет низкой защиты от батареи. источник питания.

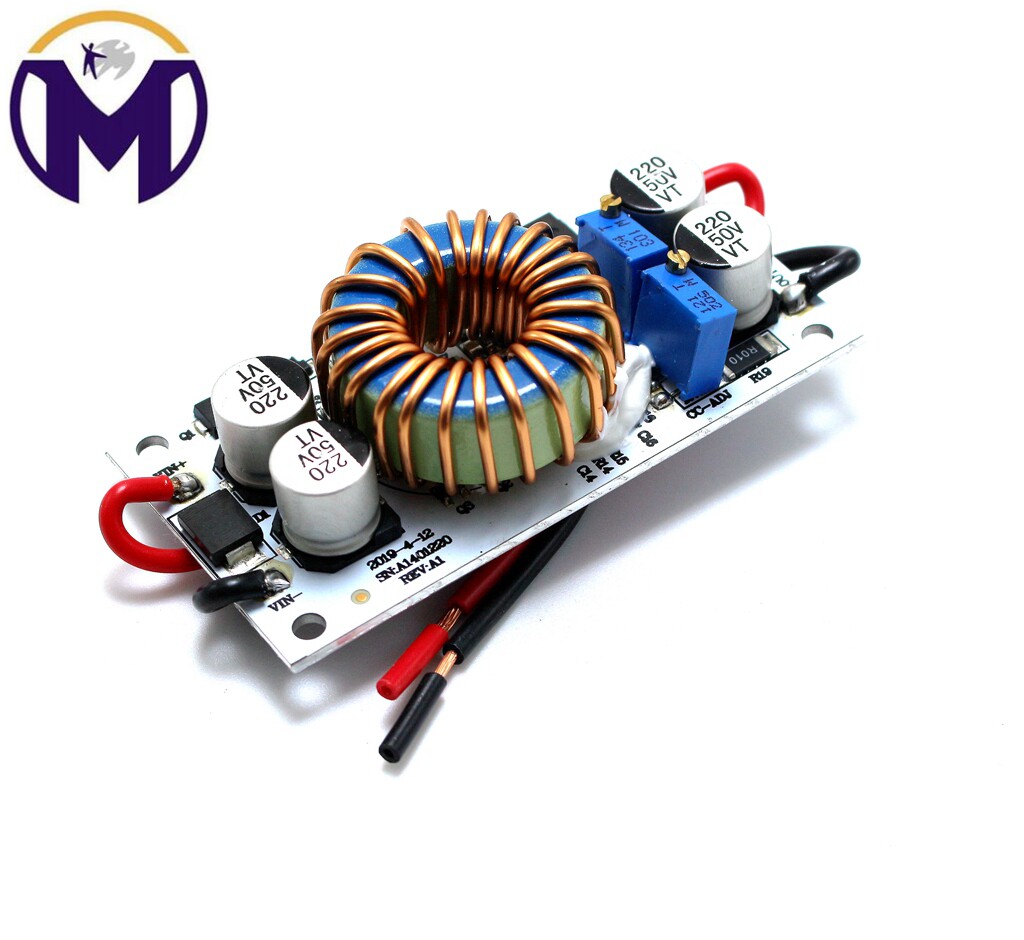

【Имя модуля】 модуль поперечного потока поперечного потока 250 Вт
[Модульная природа]: не -изоляция модуля повышения (Boost)
【Входное напряжение】: DC10V-40V
【Входной ток】: 6A (макс)
[Статический рабочий ток]: когда 10 мА (12 В литра 20 В, чем выше выходное напряжение, тем более статичный и слишком большой ток будет увеличиваться)
[Выходное напряжение]: 10-50 В. Непрерывная регулировка (Вывод по умолчанию 19 В.Если вам нужны другие напряжения, пожалуйста, объясните владельцу магазина.Излечивать
[[[[[[[[[[[[[[[[Выходной ток]: 6Макс превышает 4a, пожалуйста, укрепите рассеивание тепла (связано с разностью входного и выходного давления, тем больше разность давления, тем меньше выходной ток)
【Поточный диапазон】: 0,2-6A
[Выходная мощность]: = Входное напряжение*6A, например: Enter 12V*6A = 72W, вход 24 В*6A = 144W,
Введите 36V*5A = 180 Вт, введите 48V*5A = 240 Вт,
[Температура работы]: -40 ~+85 градусов (когда температура окружающей среды слишком высока, укрепите рассеивание тепла)
[Рабочая частота]: 150 кГц
[Эффективность конверсии]: 92%-96%(эффективность связана с входным, выходным напряжением, током, разностью напряжения))
[Введите защиту против соединения]: Да, (если вы меньше 5А, если вам нужно быть больше, введите диоды на входе).
[[[[[[[[[[[[[[[[Метод установки]: 43 -миллиметровое винтовое отверстие
[Метод проводки]: вывод проводки
[Размер модуля]: высота 36 мм шириной 70 мм 13 мм
[Модуль один вес]: 50 граммов
Пожалуйста, свяжитесь с обслуживанием клиентов для орошения и водонепроницаемой оболочки.
1. Метод регулировки выходного напряжения/тока:
1. Отрегулируйте потенциометр RV1 и установите выходное напряжение на значение напряжения, которое вам нужно в соответствии с батареей или светодиодом.Такие как 10 строка светодиодного напряжения 37 В.
2. Запустите около 30 кругов потенциометра RV2 по часовой стрелке, установите выходной ток как небольшой, подключитесь к светодиоду и отрегулируйте потенциометр RV2 до необходимого вам тока.Для зарядки аккумулятора после установки батареи получен выход, а ток RV2 регулируется на необходимый вам ток.Пожалуйста, не регулируйте ток в коротком замыкании. Структура цепи модуля Boost не может быть отрегулирована в коротком замыкании.
Инструкции по использованию:
1. VIN+является положительным электродом входного источника питания, VIN-IS отрицательный электрод питания входного питания,
2. Out+- положительный электрод выходного питания, выход- это выходной электрод отрицательный электрод,
3. Диапазон постоянного давления может быть отрегулирован: DC10-50V (небольшая регулировка по часовой стрелке, большая регулировка по часовой стрелке),
4. Диапазон постоянного тока может быть скорректирован: 0,2A-6A (малая регулировка по часовой стрелке, большая регулировка по часовой стрелке),

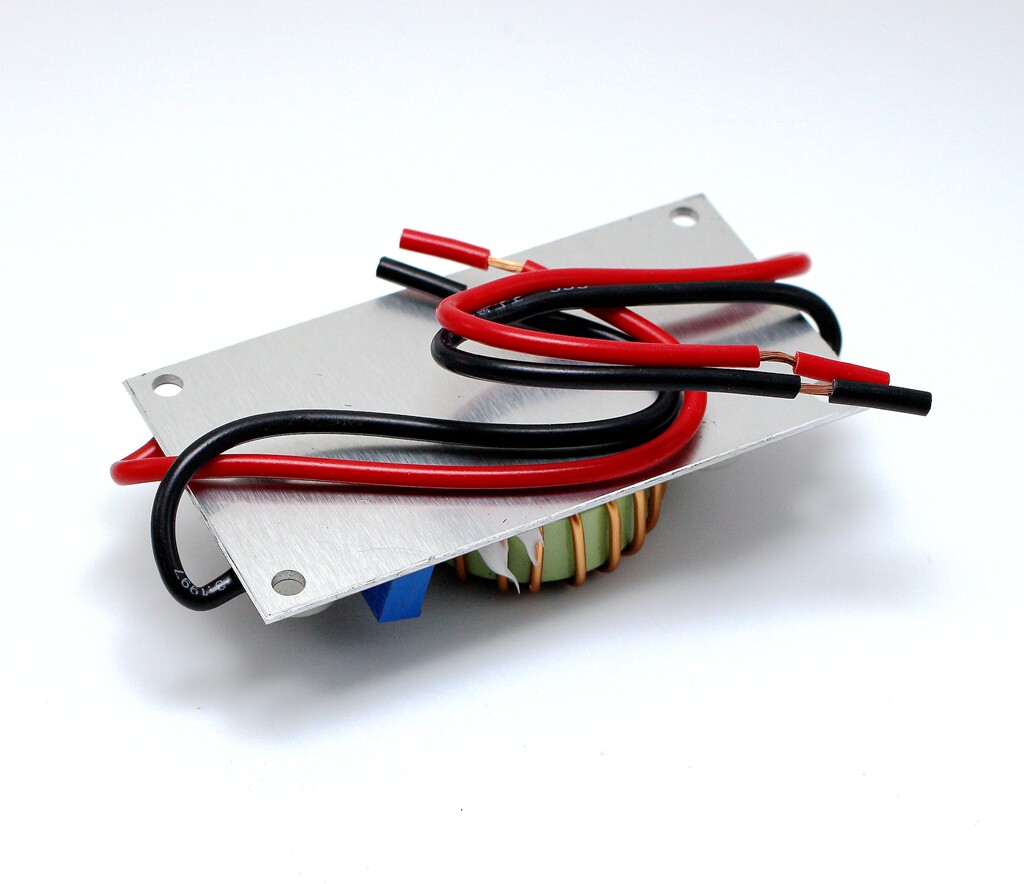

5. Когда входной ток превышает 2A, необходимо усилить рассеивание тепла (алюминиевый субстрат вставлен на плоские металлические детали),
7. Входное напряжение не может быть ниже 10 В или более 40 В,
8. Введите большой ток не может превышать 6a, и власть не может превышать 240 Вт.
9. При использовании убедитесь, что входное напряжение на 2 В ниже выходного напряжения.
10. Перед подключением нагрузки отрегулируйте требуемое напряжение и ток во время пустой нагрузки (регулировка напряжения высокой нагрузки высокая 3-5 В),
11. При использовании источника питания переключения или другого вторичного источника питания, пожалуйста, убедитесь, что источник питания питания должен быть больше, чем у питания питания этого модуля.
Меры предосторожности:
1. Вход и выход не могут быть подключены,
2. Ввод, выходное напряжение и ток не должны превышать большие значения на работе, чтобы не повредить мощность.
3. Обратите внимание на вентиляцию и рассеяние тепла, когда работают полная работа по продлению срока службы этого источника питания.
4. Обратите внимание на пыль и влагу.
Область применения:
1. DIY Струкция питания напряжения напряжения, вход 12 В, выход можно регулировать при 12-50 В.
2. Питание на вашем электронном устройстве, вы можете установить выходное значение в соответствии с напряжением системы.
3,В качестве источника питания транспортного средства питания питания для вашего ноутбука, КПК или различных цифровых продуктов.
4. Сделайте DIY. Сделайте ноутбук с высокой ноутбуком.
5. Солнечные панели стабилизируются.
6. Зарядные батареи, литиевые батареи и т. Д.
7. Действуют с высокими светодиодными светодиодными огнями.
