Модуль с зарядкой, блок питания, материнская плата, 7v, 5v, 9v, 12v
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| |||||||||||||||||||||||||||||||||||||||||||||||||||||
IP5328P Информация о чипе: http://pan.baidu.com/s/1kvunezxwz4kqt00aslqz8g

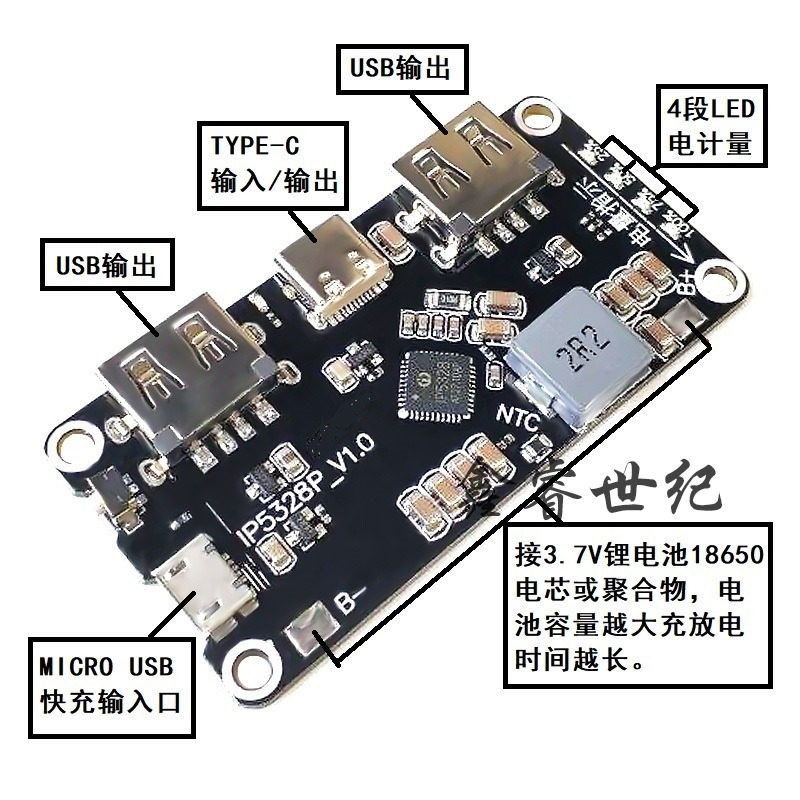

Использование британского IP5328P Mobile Power Solution, четырехслойной золотой платы, оптимизации проводки макета, поддержка различных протоколов быстрого зарядки, двусторонняя быстрая зарядка 18 Вт, в общей сложности 4 интерфейса зарядки: 2 USB-a Interfaces, 1 1 USB -C Интерфейс, 1 интерфейс Micro USB, 4 интерфейса поддерживают быструю зарядку, из которых 2 USB-A Port Support QC3.0, FCP, AFC, MTK, SFCP быстрого заряда, мощность может достигать 18 Вт; Samsung, BC1.2 Протокол ПолемПорт USB-C поддерживает двустороннюю зарядку USB PD. В то же время он совместим с FCP, AFC, SFCP Fast Logging Input, и QC3.0, FCP, AFC, MTK, SFCP Fast Forting Output.MicroUSB поддерживает FCP, AFC, SFCP быстрого заряда.
Параметры модуля продукта:

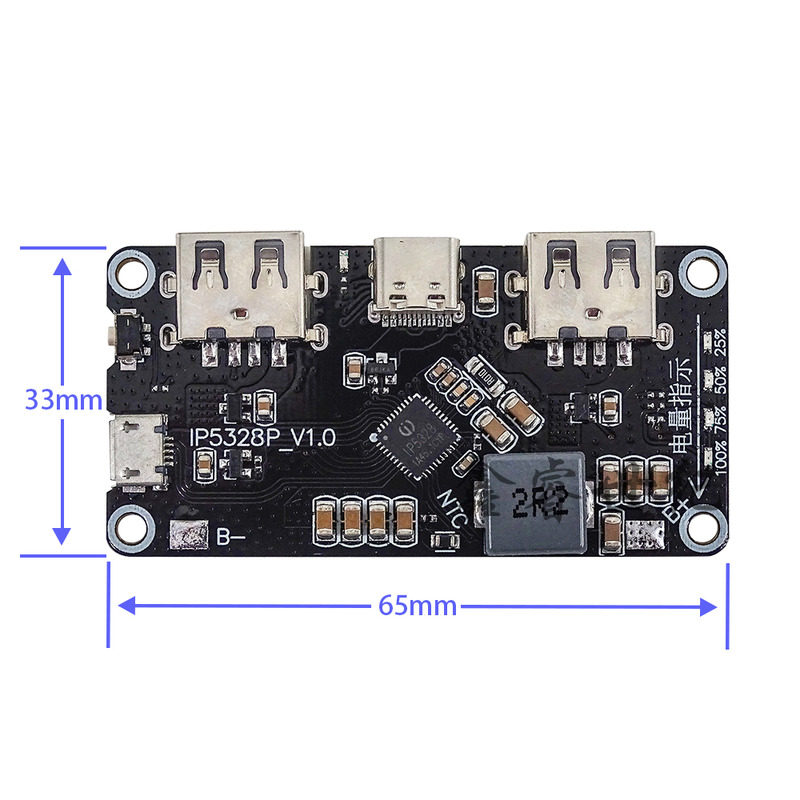

Размер: 65 мм*32,5 мм ультра Четырехворновый диаметр отверстия 3 мм
ВЫХОДНЫЙ интерфейс: USBA+USBA+TYPE-C поддерживает результаты быстрого зарядки (подробности см. В технических условиях).
Введите интерфейс: Micro + Type-C поддерживает ввод быстрого заряда (для получения подробной информации см. Спецификационную книгу).
Тип аккумулятора: 3,7 В батарея (установка или 18650 лития батарея) одноразовая параллель, емкость не ограничена, тем больше емко Основная доска на вашем собственном риске!ПересечениеПересечение
Инструкция быстрого заряда: вход и выход высокий уровень быстрого зарядки света
Эффективность конверсии: эффективность 95%(изменения в различной эффективности силы напряжения) Введены детали.
Клавиша: кнопка длится дольше 60 мс, но менее 2 с, то есть, короткое нажатие, короткое нажатие включит свет дисплея мощности и повышение вывода, а вся система может быть сброшена до 10 с. Клавиши менее 30 мс будут не иметь никакого ответа.
Функция автоматического обнаружения мобильного телефона:
IP5328P автоматически обнаруживает вставку мобильного телефона и немедленно просыпается от резервно.
Описание функции:
Низко -электрический блокировка и активация
Когда IP5328P подключен к аккумулятору впервые, независимо от напряжения аккумулятора, чип заблокирован, а самая низкая точка электрического света будет мигать 4
Вторые подсказки сделаны; при незарядном состоянии, если напряжение аккумулятора слишком низкое, чтобы вызвать низкое отключение мощности, IP5328P также войдет в состояние блокировки.
В состоянии блокировки, чтобы уменьшить статическое энергопотребление, IP5328P не имеет мобильного телефона, вставляющего функцию обнаружения, и его нельзя активировать через кнопку.этот
Когда движение ключа не может активировать выходной выход, минимум мощного света будет мигать 4 раза, чтобы сделать подсказку.
В состоянии блокировки должно быть введено состояние зарядки для активации функции чипа.
зарядка
IP5328P имеет постоянную систему управления зарядкой литиевой батареи с постоянным током и постоянным напряжением, которая поддерживает синхронные переключающие конструкции.Может автоматически соответствовать различной зарядке
Спецификации давления.
Когда напряжение аккумулятора меньше 3 В, используйте 250 мА для зарядки; когда напряжение батареи превышает 3 В, введите зарядку входного постоянного тока, аккумуляторная сторона - максимальная зарядка
Электрический ток составляет 5,0А; когда напряжение аккумулятора находится близко к установленному напряжению батареи, введите постоянное зарядку напряжения; когда ток зарядки аккумулятора меньше 300 мА
Когда напряжение бассейна находится близко к постоянному напряжению напряжения, прекратите зарядку.После завершения зарядки, если напряжение аккумулятора ниже 4,1 В, повторно откройте зарядку аккумулятора.
IP5328P использует технологию зарядки переключения с частотой переключения 500 кГц.Когда обычный вход 5V заряжен, входная мощность составляет максимум 10 Вт; вход быстрой зарядки
При зарядке входная мощность составляет 18 Вт.Максимальный ток зарядки батареи может достигать 5,0А, а эффективность зарядки составляет до 94%, что может сократить время зарядки 3/4.
IP5328P автоматически отрегулирует ток зарядки, чтобы адаптироваться к адаптеру с различной грузоподъемностью.
IP5328P не поддерживает то же размещение. Выходной разрядный порт будет выключен в состоянии зарядки, чтобы предотвратить заряженный ущерб высоким уровням высокого уровня.
Способствовать росту
IP5328P интегрирует систему преобразователя синхронного переключателя, которая поддерживает высокий выходной выход, поддерживает выходной сигнал диапазона напряжения 5 В ~ 12 В, отрицательный
Емкость составляет 5 В соответственно—3.1a, 7 В—2.4a, 9v—2.0a, 12 В.—1,5а.Частота переключения составляет 375 кГц.Встроенный в мягком старте
Функция, предотвращение неисправностей, вызванных большими токами воздействия во время запуска.
Убедитесь, что система является стабильной и надежной.
Выходной ток системы усиления может быть автоматически отрегулирован с температурой, чтобы гарантировать, что температура IC ниже установленной температуры.
