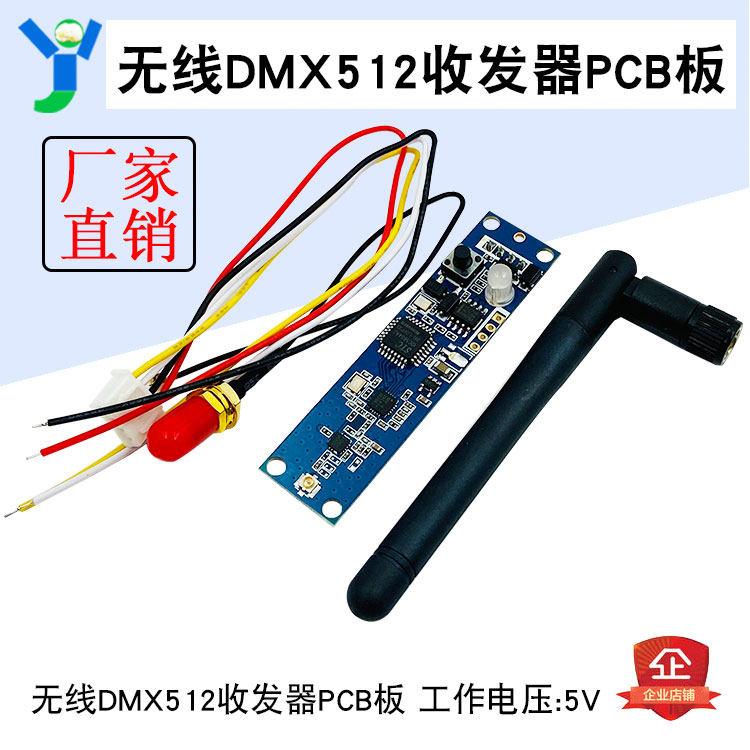

5 В беспроводная беспроводная плата приемопередатчика DMX512/встроенная беспроводная плата DMX512 для отправки антенны
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Описание продукта:
Беспроводной шаблон приемопередатчика DMX512 передает стандартные данные DMX512 по беспроводным образом, а также может передавать онлайн -данные между лампами и лампами.Продукт полностью решает беспроводную передачу данных световой консоли и света, данные между светом и светом и полностью удаляет скрученную линию, которая долгое время зависела.Передача данных повышается, и данные надежны в режиме реального времени!Этот продуктИспользуйте 2,4G Global Open Open ISM -полосы, чтобы избежать лицензий.Модуляция с высокой эффективностью GFSK, канал 126 каналов автоматической частотной передачи, сильная антиинтерферентная способность.
Ссылка загрузки данных:http://pan.baidu.com/share/link?shareid=500296&uk=2302102993
Функции:
- Небольшой размер, легко внедрять внутреннее использование лампы
- Одиночная работа, три светодиодного дисплея из базового цвета
- Данные консоли DMX512 стандарта передачи также могут передавать онлайн -данные между лампами и лампами
- 126 полосы частот автоматически прыгают, автоматически выберите не -интерференционную частотную полосу, чтобы обеспечить надежность связи
- 7 групп идентификационных кодов могут быть установлены, и пользователи могут использовать независимые 7 групп беспроводных сетей в одном месте, не мешая друг другу
- Для DMX512 Стадия освещения.
Параметры продукта:
- Входное напряжение: 5VDC
- Рабочая полоса частот: 2,4 г ISM, 126 полосы частот
- Максимальная мощность запуска: 20 дБМ
- Получение чувствительности: -94DBM
- Интерфейс сигнала: серийный порт RS485 или CPU
Схема подключения:
Инструкции:
Инструкции:
1. Соответствующая связь между идентификационным кодом и светодиодным цветом:
- Красный ------------------------- Красный красный
- Зеленый ---------------------- Зеленый
- Красный+жадность --------------- Хуанг
- Синий -------------------------- орхидея
- Красный+Синий ----------------- Фиолетовый
- Зеленый+синий --------------- Цин
- Красный+жадность+синий ------ белый
2. Нажмите кнопку, чтобы отобразить настройки текущего идентификатора, затем нажмите настройки идентификатора и нажмите значение идентификатора, чтобы добавить 1
3. Статус работы:
- Светодиод Чанлян: нет DMX или беспроводного сигнала
- Красная светодиодная вспышка: отправить
- Зеленый светодиодFlash: получить
4. Частотная частота ------ -2.
5.ID Кодирование ----- «1-7» идентификационный идентификатор группы Кодирование и корректировка В соответствии с «Ключ», только тот же идентификационный код и отправка платы могут общаться друг с другом
Установление общения:
- Приемная доска для питания
- Согласно «Ключ», установите идентификатор идентификатора платы передачи, который будет передаваться с тем же.Например
- После получения данных DMX передатчик выбирает неэнергетическую полосу частот для отправки красной светодиодной вспышки данных, и приемник изменяет полосу частоты связи, пока в настоящее время не будут получены правильные данные того же идентификационного кода , зеленый светодиод мигает.
- В этот момент общение правильно установлено
Меры предосторожности:
Отправляющая доска не может быть отремонтирована в частном порядке, а производитель возвращается производителю во время технического обслуживания

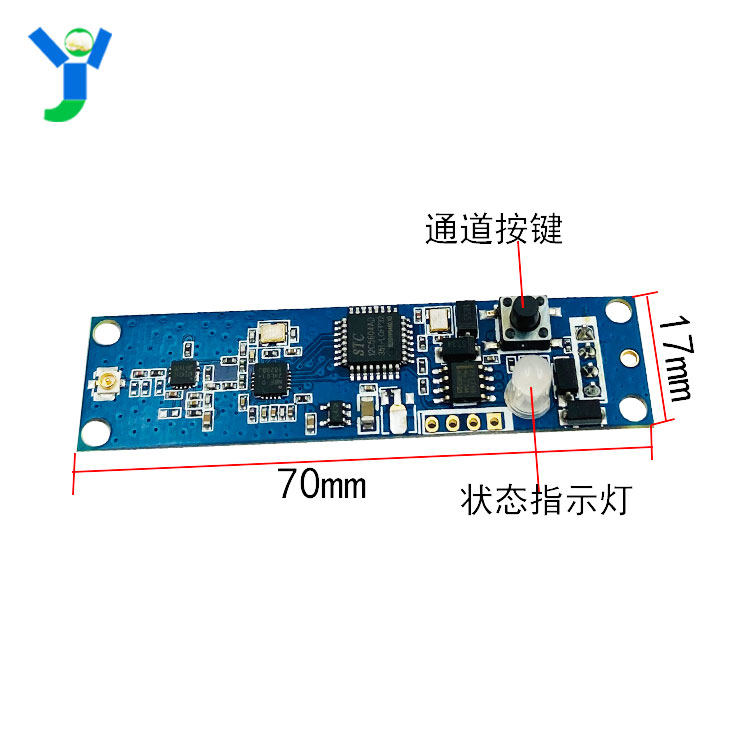

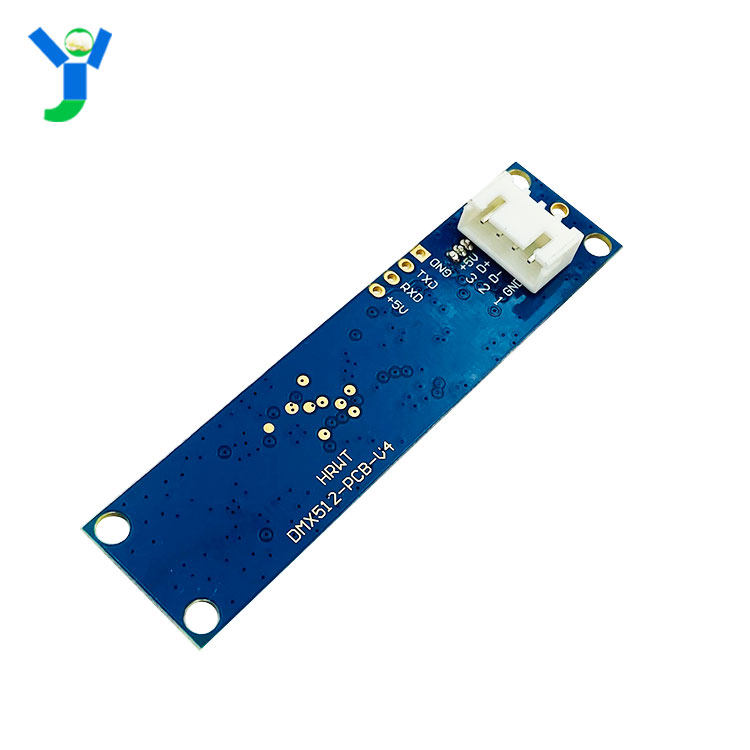

Продукты настоящий снимок:
