Драйвная плата A4988/DRV8825 Следуйте модуль модуля модуля 3D Printer Reprap Stepse

Цена: 48-66руб.    (¥2.26)
Артикул: 621005907241
Доставка по Китаю (НЕ включена в цену):
96 руб. (¥4.5)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:大树聚电子模块
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥4.4995руб.
¥0.327руб.
¥1.9943руб.
¥2.6757руб.
  • Информация о товаре
  • Фотографии

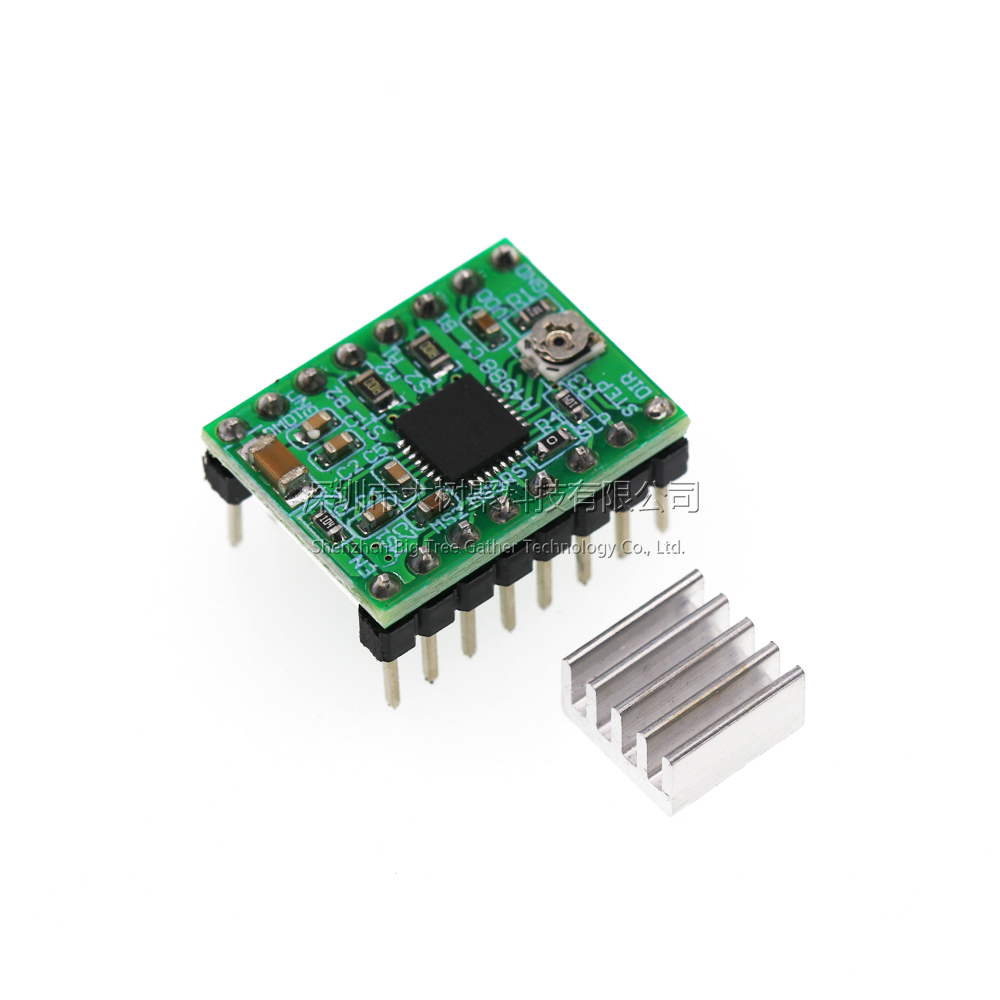

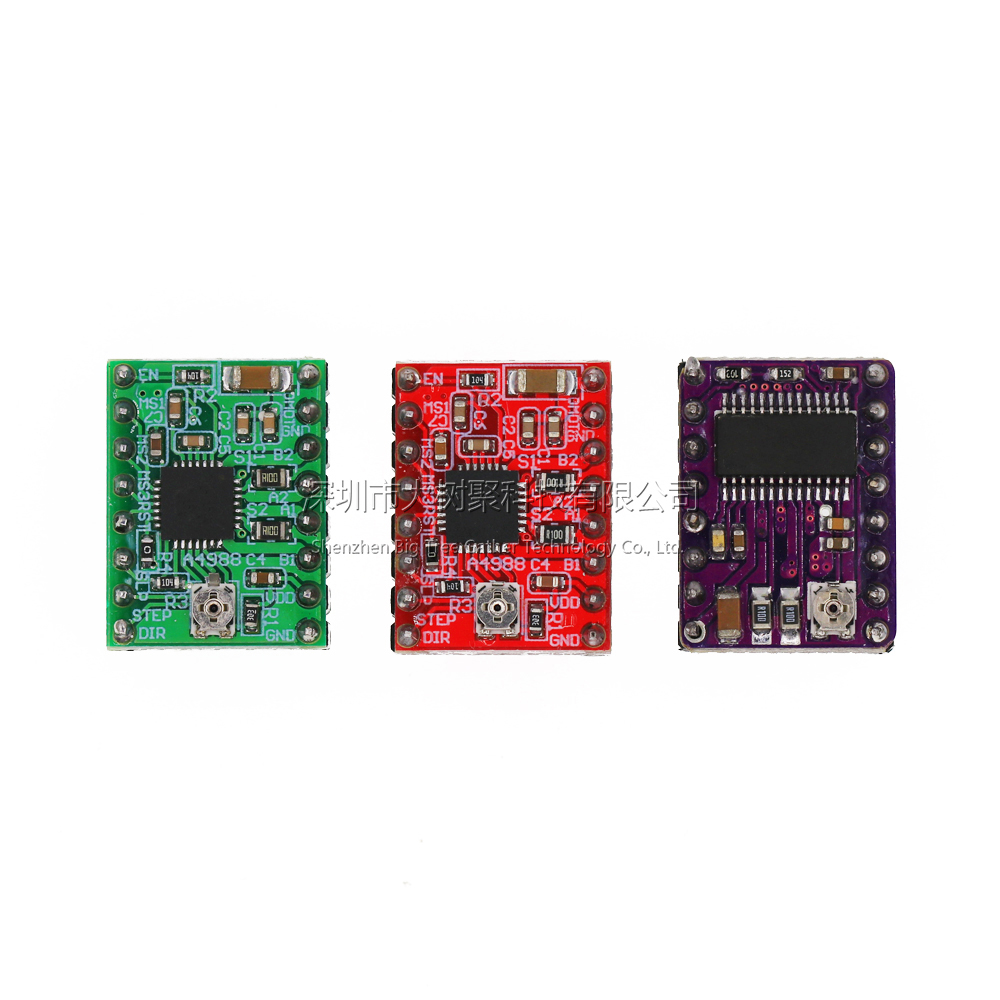

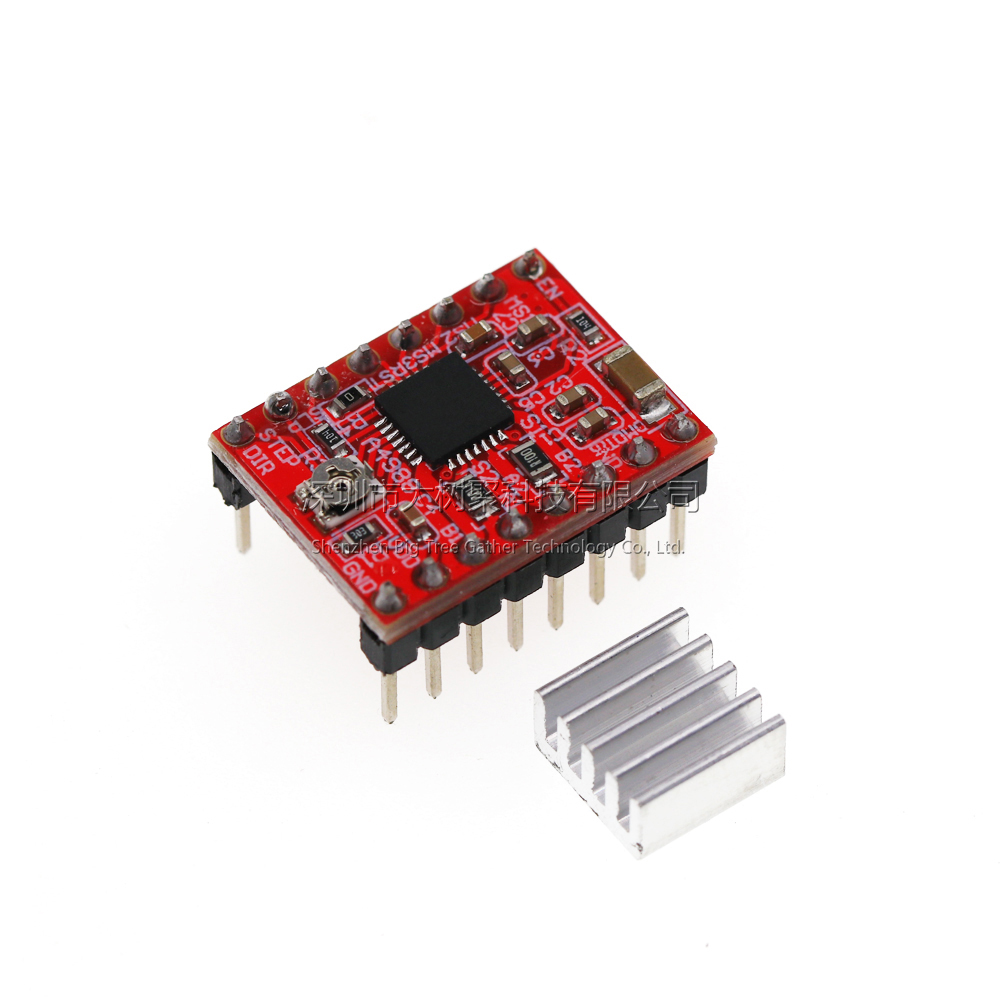

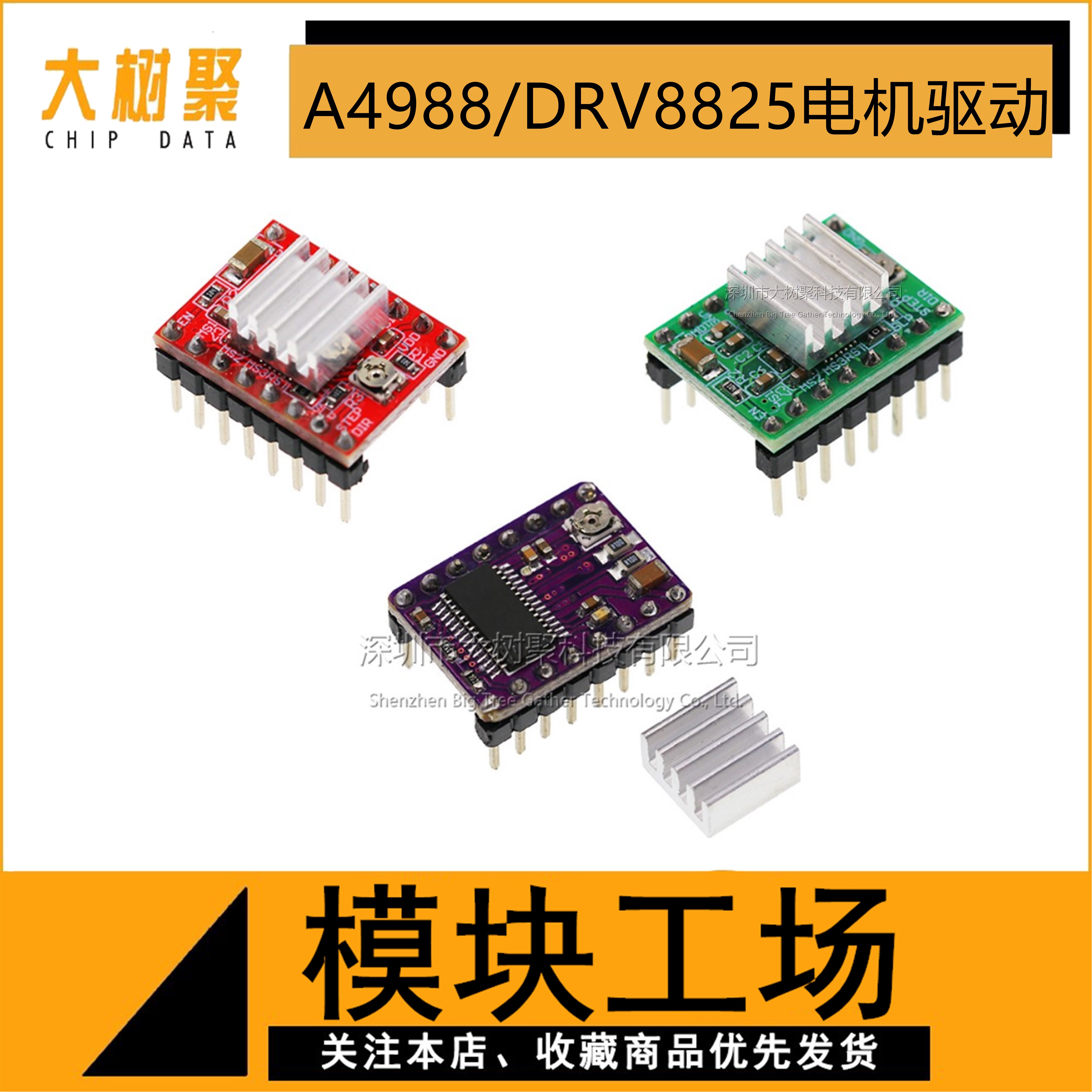

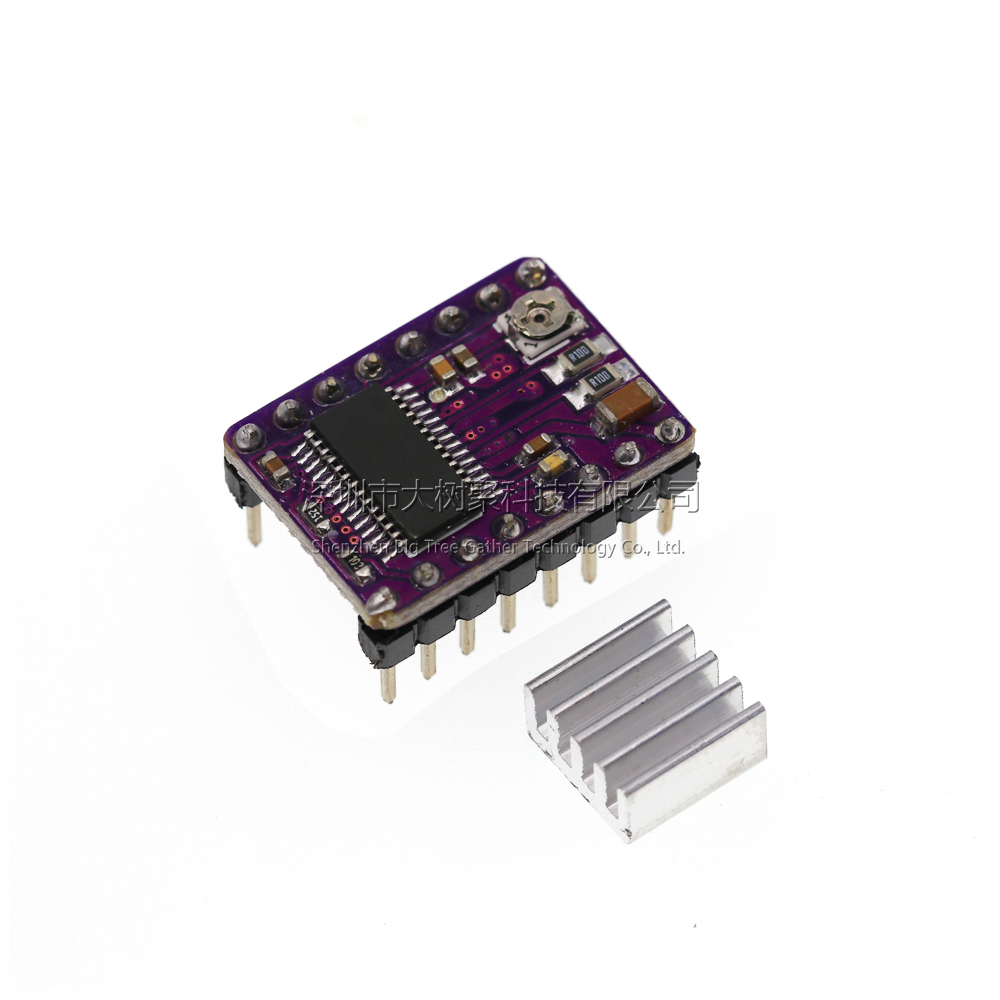

Цвет: A4988 красный, A4988 Зеленый, DRV8825 Purple
Ramp1.4 Введение в Правление: http://v.youku.com/v_show/id_xnjexntmwmja4.html


наименование товара:HR4988 Step Motor -Divency Respap 3D -принтер совместим с Arduino

Вес: 3,7 г



Специальная записка:Согласно сильной реакции пользователя, RS заменяется от 0,2 евро до 0,1 евро, так что максимальный ток водителя может поддерживать 2A.



Преимущества функции:

     1. Обновление качества не увеличивает цену.

    2. Последний чип номера партии.

     3. Процесс покрытия медного покрытия печатной платы модернизируется до 2 унций (толщина медной кожи составляет 70 мкл, общий составляет 35 мкв), что выше в меди. Конечно, характеристики рассеяния тепла лучше.

    4. Элементарные иглы были приварены, золотые иглы, отличное качество.

    5Различные партии глубины цвета печатной платы немного отличаются, а качество одинаково хорошее


Параметр:
    Размер: 1,5 мм2 мм (для рампов, ультикулярного или других совместимых плат);

    CAN DRIVE TUCCE: 2A (предпочтительно установка радиаторов)

   Сегментация: 1, 1/2, 1/4, 1/8, 1/16

     Процесс изготовления: производство пластыря SMT, несуществующая сварка, более высокий уровень урожайности, более стабильная производительность

Подходящий объект:
    Вам нужно водить шаг двигатель.
    Это важный модуль, такой как 3D -принтер, ЧПУ, скульптор и другие важные модули.
    Поддерживаемые 3D -принтеры включают Prusa Mendel, Ultimaker, Printbot, Makerbot и т. Д.
    Вы можете обратиться к коду Arduino позже и напрямую управлять двигателем



Список доставки:

1. Модуль A4988 (с иглой ряд)


Техническая поддержка и гарантия:

100%согласуется с официальным вики -продуктом!Ссылка исходного файла PCB: http://reprap.org/wiki/stepstick.

Тест мощности будет выполнен перед доставкой, чтобы убедиться, что он может быть официально использовать перед доставкой.

Примечание: http://flyway97.blog.163.com/blog/stative/2220320413111910433463/

Добро пожаловать друзья, чтобы присоединиться к дискуссионной группе: 156492164.

Добро пожаловать в мой блог Exchange: http://flyway97.blog.163.com


Core Chip A4988 Введение:

A4988 -это микро -шаг DMOS с защитой преобразователя и перегрузки. Этот продукт может управлять двумя шагом двигателя в полном объеме, половина, 1/4, 1/8 и 1/16, производительность выходного привода может достигать 35 В. и±2. A4988 включает в себя регулятор напряжения тока с фиксированным временем, который может работать в медленном или смешанном режиме ослабления.Конвертер является ключом к простой реализации A4988.Пока“Шаг за шагом”Введите импульс на входе, чтобы привести двигатель, чтобы генерировать микроэп.Нет необходимости выполнять таблицы фазовых последовательностей, строки управления с высокой частотой или сложное интерфейсное программирование.Интерфейс A4988 очень подходит для сложных микропроцессоров, которые недоступны или перегружены.

A4988 имеет следующие моменты:

1. шаг мотор для вождения 8 В ~ 35 В 2А;

2. Есть только простые шаги и интерфейсы управления направлением;

3. Пять различных режимов шага: полная, половина, 1/4, 1/8 и 1/16;

4. Регулируемый потенциометр может отрегулировать максимальный выход тока, чтобы получить более высокую скорость шага;

5, обнаружение/выбор режима автоматического затухания тока;

6. Перегрев схему отключения, под замком давления, перекрестная защита;



7. Короткая защита и загрузка короткой защиты

Используется в качестве 3D -принтера, модуль поддерживающей цепи:

Arduino 2560  Основная доска процессора

Ramps1.4 Основная плата управления

A4988 модуль привода двигателя Driven Poard (4 одиночных головок, 5 таблеток)

ЖК -жидкокристаллический контроллер может контролироваться с ЖК -дисплеем LCD, SD -карта автономной печати (необязательно)



Используйте Arduino, чтобы напрямую контролировать использование двигателя:

Следующим образом, ООН управляет шагом и направлением в тормоз A4988.



1a, 1b одна группа, 2a, 2b, подключенная к другой группе, как правило, 1a 2a подключен к положительному полюсу, 1b 2b -это соединение с отрицательным электродом, поскольку двигатель отличается, лучше попробовать после выбора Чтобы увидеть, правильно ли это. Если это неправильно, измените его положительно.

Тестовый код:

int dirPin = 8;

int stepperPin = 7;

 void setup()

{

pinMode(dirPin, OUTPUT);

pinMode(stepperPin, OUTPUT);

}

 void step(boolean dir,int steps)

{

digitalWrite(dirPin,dir);

delay(50);

for(int i=0;i

digitalWrite(stepperPin, HIGH);

delayMicroseconds(800);

digitalWrite(stepperPin, LOW);

delayMicroseconds(800); }

}

 void loop()

{

step(true,1600);

delay(500);

step(false,1600*5);

delay(500);



 }
