Обновленная версия ADS1256 24 -бит ADC AD Модуль Высоко -преобразование ADC Collection Card Data Collection Collection

Цена: 1 860руб.    (¥88)
Артикул: 620734565755

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:信德电子 各种电子元件 单片机 学习板 模块 电子 五金工具
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥7.17152руб.
¥20.18427руб.
¥0.920руб.
¥ 0.45 0.256руб.
  • Информация о товаре
  • Фотографии



Ссылка на данные: https://pan.baidu.com/s/1_aslhzpzregswlaci5mu9q Extract Code: C2SZ Скопируйте этот раздел и включите приложение Baidu Network Disk Mobile Phone. Это удобнее работать.

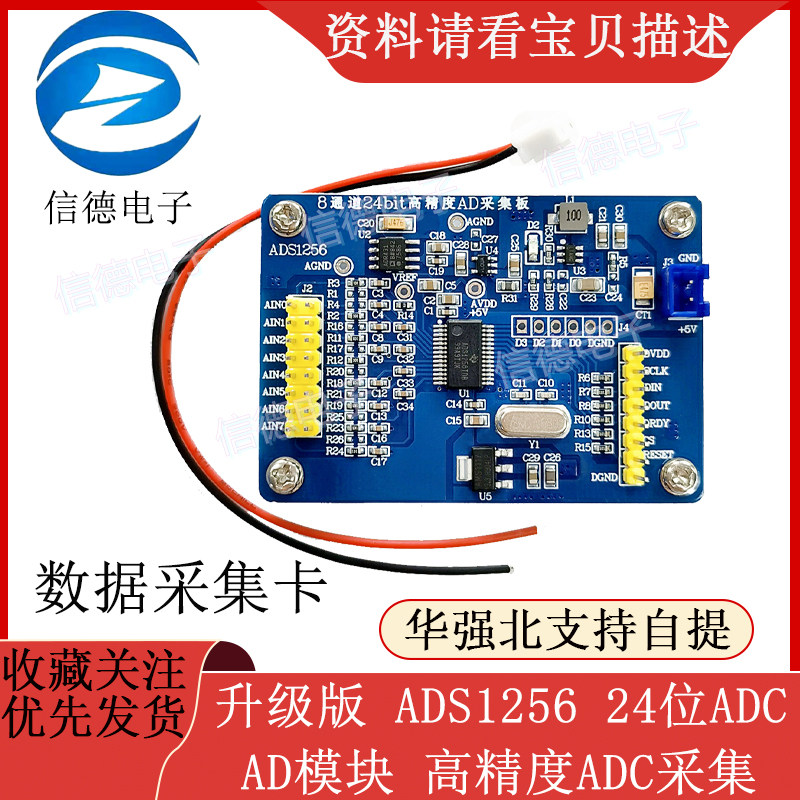

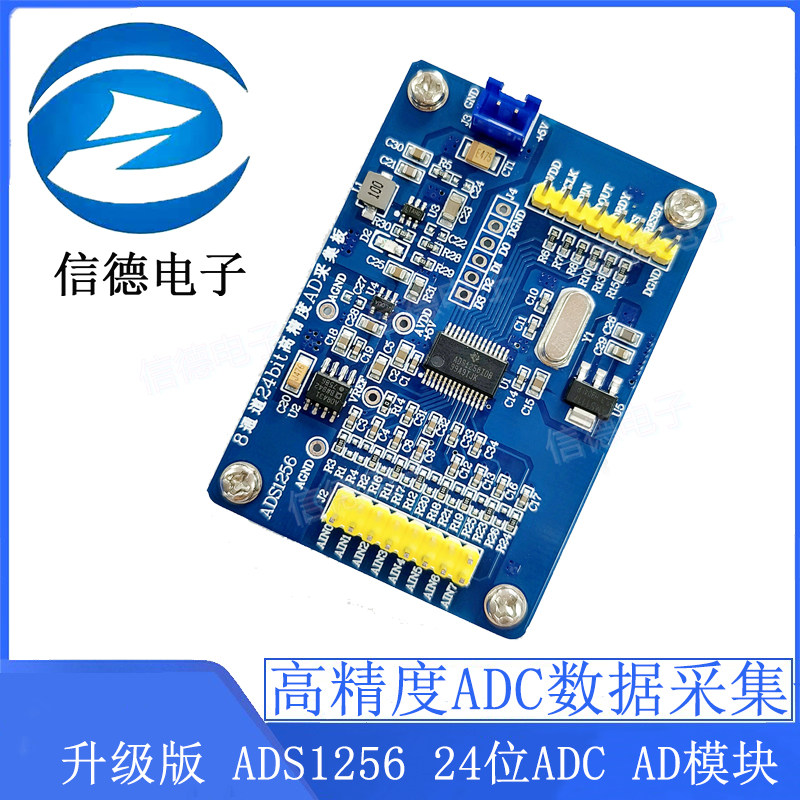

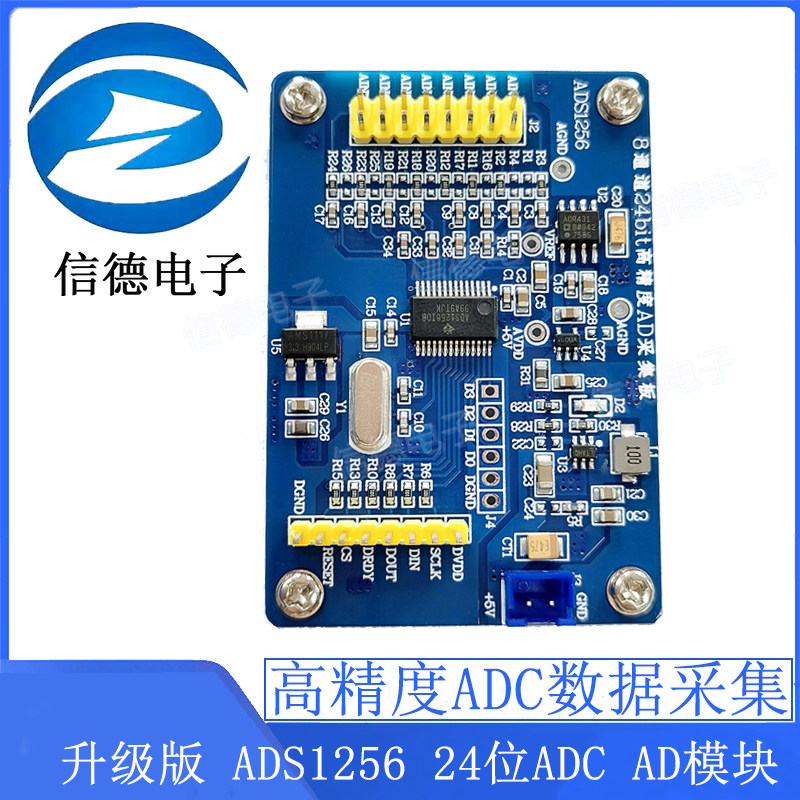

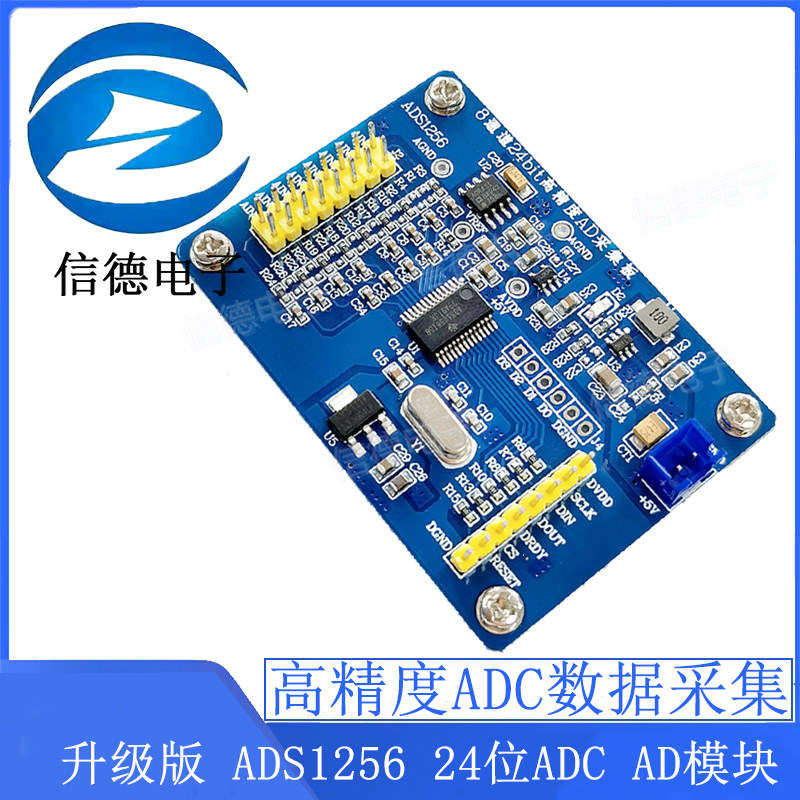

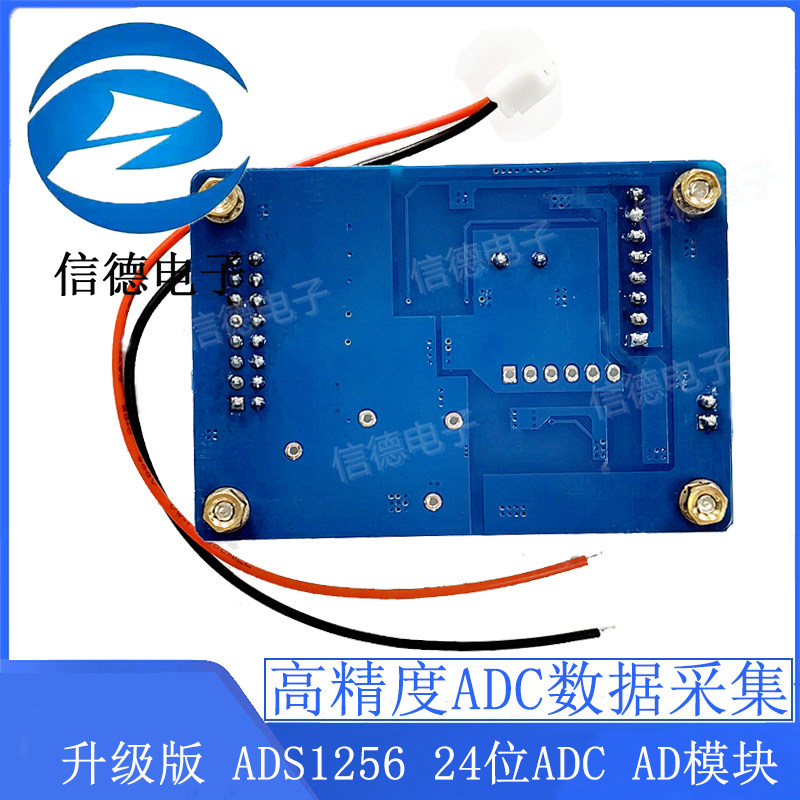

Обновленная версия ADS1256 24 -bit ADC ADC Модуль высокий

1. Входная клемма мощности, верхняя часть - это линия заземления, а нижний конец составляет+5 В.

2. LT3461 Power Chip, высокий уровень подавления волнового шума.

3. Индикатор мощности.

4.LP2985, LDO может эффективно отфильтровать низкочастотный шум, производить очень чистый+5 В и обеспечивать аналоговый источник питания для ASD1256.

5.ADR431BRZ, B Series -это ориентир.Benchmark Chip, генерируйте ориентир 2,500000 В.

6. История испытательного отверстия.

7. Вход моделирования, AIN0-AN7 имеет в общей сложности восемь входных портов, может использоваться в качестве 8 независимых входов в одноразовый и может использоваться для 4 наборов дифференциальных входов Ain4 и Ain5   Ain6 и Ain7.

8. Порт ввода моделирования заземления

9. Входное сопротивление и сопротивление затухания.Сопротивление затухания не сварено по умолчанию.

10.DS1256 Основной контрольный чип.

11.AMS1117-3.3V, обеспечить цифровое напряжение для ADS1256.

12. Кристалл бренда NSK, 7,68 МГц

13. Интерфейс связи с MCU.

Некоторый дисплей кода программы:
/***********************************************************************
* Имя: ad1256ini () ()
* Функция: инициализация ADS1256
* Параметры входа: ain_slect: отрывок выберите PGA: встроенный -In усиление fdat: коэффициент конверсии
* Параметры экспорта: 0: сбой инициализации
* Дата написания: 2013-10-31
************************************************************************/
void Ad1256Ini(void)
{
  uint8 zz;
  while(DRDY);
  zz = SpiMasterSendData(RESET);
  ColDelayUs(100);
  while(DRDY);
  zz = SpiMasterSendData(SYNC);               // синхронные команды
  zz = SpiMasterSendData(WAKEUP);               // команда пробуждения
  while(DRDY);
  zz = SpiMasterSendData(WREG STATUS);       // Написать 4 регистра подряд непрерывно
  zz = SpiMasterSendData(3);
  zz = SpiMasterSendData(0x04);                //STATUS: MS B;
  zz = SpiMasterSendData(0X0F);                //MUX  : AIN0
  zz = SpiMasterSendData(0X20);                //ADCON : FCLK IN;SENSOR DETECT OFF;PGA 1
  zz = SpiMasterSendData(0XD0);                //DRATE : Ads1256Fdata 15KSPS
  ColDelayUs(50);
}
/***********************************************************************
       Код программы богат. Для вашего проекта в кратчайшие сроки, сэкономив ценные исследования и разработки
