TB6612FNG DRV8833 Модуль двигателя модуль двигателя небольшой объем Высокий Высокий Самоидбалентный автомобиль

Цена: 98-567руб.    (¥4.6)
Артикул: 618329123398
Доставка по Китаю (НЕ включена в цену):
85 руб. (¥4)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:浅浅壹笑
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • DRV8833 Отправка иглы
  • TB6612 Отправка эксклюзивных игл
Добавить в корзину
Другие товары этого продавца
¥189939 747руб.
¥ 85 681 437руб.
¥76816 136руб.
¥2274 797руб.
  • Информация о товаре
  • Фотографии
Цвет: TB6612 Отправка эксклюзивных игл, DRV8833 Отправка иглы

Использование:







DRV8833 Использование:
DRV8833 -это двойной див, то есть он может управлять двумя двигателями
Ниже приведен порт IO управления двумя двигателями
Порт IO порта Стби до одно -хип -микрокомпьютера останавливает весь нулевой двигатель, а место 1 через AIN1
VM   власть в течение 12 В
GND
Драйв 1
Таблица True Value:
AIN1 0      0      1
AIN2 0      1      0
      остановка    обратный
A01
AO2
Драйв 2
PWMB      выберите PWM -порт одного чип -машины
Таблица True Value:
BIN1 0      0      1
BIN2 0      1      0
      остановка    обратный
B01
BO2



TB6612 Использование:
TB6612 -это двойной див, то есть он может управлять двумя двигателями
Ниже приведен порт IO управления двумя двигателями
Порт IO порта STBY, соединяющий отдельный микрокомпьютер, останавливает весь нулевой двигатель. Положите 1 через AIN1 AIN2, BIN1, BIN2, чтобы управлять передним и обратным
VM  власть в течение 12 В
VCC подключен 5 В питания.
GND не скажет много
Драйв 1
PWMA    выберите PWM -порт одного чип -машины

Таблица True Value:
AIN1 0   0   1
AIN2 0   1   0
    остановка правдивой истории  обратный

A01
AO2  два фута электрической машины 1

Драйв 2
PWMB   выберите PWM -порт одного чип -машины
Таблица True Value:
BIN1 0   0   1
BIN2 0   1   0
    остановка правдивой истории  обратный
B01
BO2  два фута мотора 2

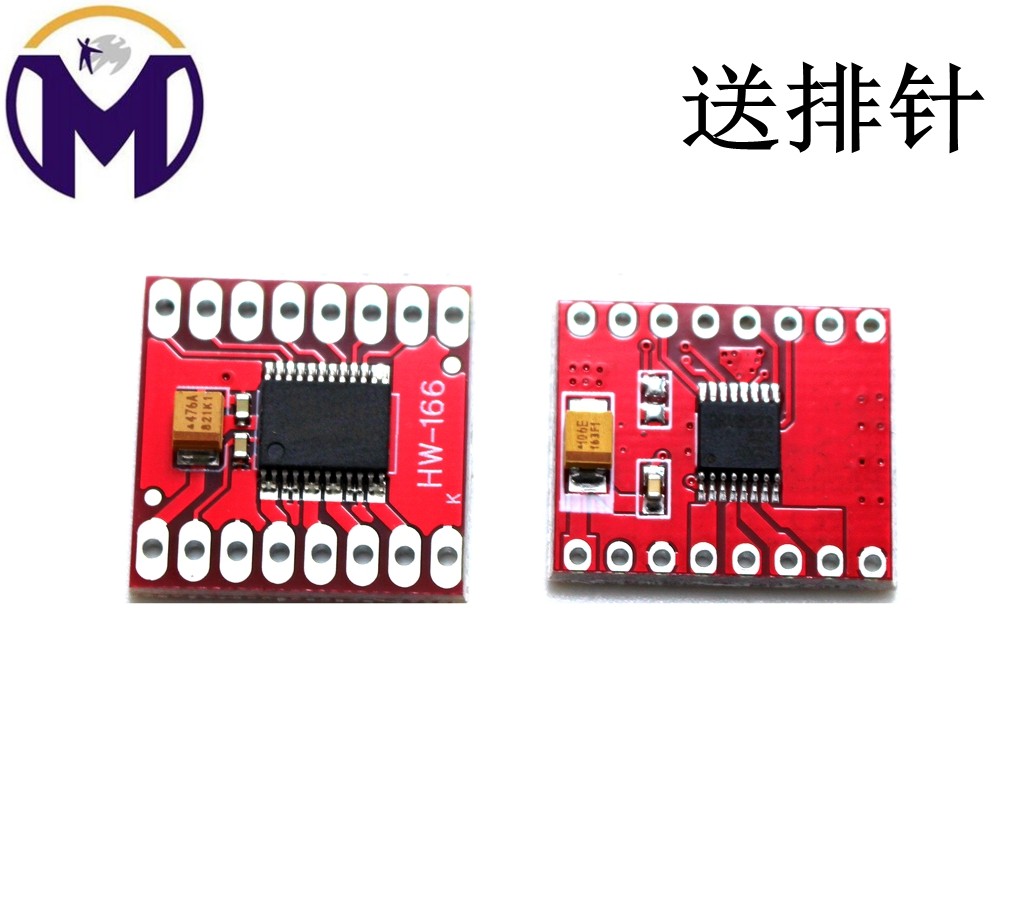

Description: Драйвер двигателя TB6612FNG может управлять до двух двигателей DC при постоянном токе 1,2А (пик 3.2A). Б) может быть блоковой, скорость каждого двигателя контролируется с помощью входного сигнала ШИМ с частотой.CJMCU.

Логическое напряжение питания (VCC) может находиться в диапазоне 2,7-5,5 В постоянного тока, в то время как подача двигателя (VM) ограничена максимальным напряжением 15 В постоянного тока. короткий, единственный импульс).

Плата поставляется со всеми компонентами, установленными, как показано."Заголовки шага;

Features:

  • Напряжение источника питания: VM = 15 В макс, VCC = 2,7-5,5 В
  • Выходной ток: IOUT = 1,2a (среднее) / 3,2a (пик)
  • Standby control to save power
  • CW/CCW/Режимы управления двигателем короткого тормоза/остановки
  • Встроенная схема термического отключения и цепь обнаружения низкого напряжения

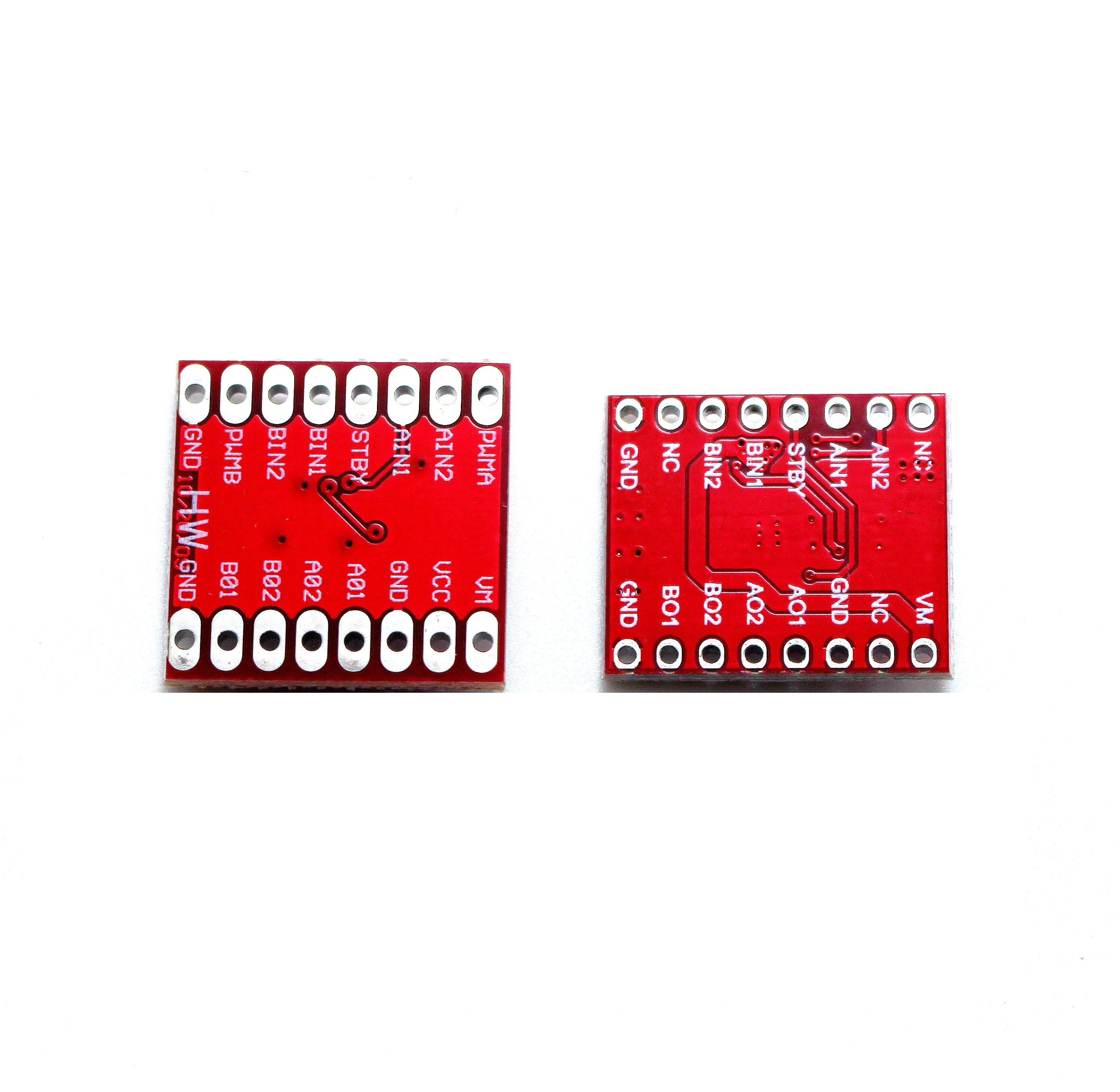

  • Все булавки TB6612FNG разбиты на 0,1" spaced pins
  • Фильтрация конденсаторов на обеих линиях подачи
