HISI HI3516CV500 Правление для разработки доступа к GATE LOCOMOTIVE Идентификация номерного знака Yuanchuang AI-CV500

Цена: 212-17 859руб.    (¥10)
Артикул: 613695826196

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:tb8841162616
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥801 691руб.
¥2605 494руб.
¥601 268руб.
¥2304 860руб.
  • Информация о товаре
  • Фотографии
Цвет: Материнская плата Ai-A311D 2+16, Материнская плата Ai-A311D 4+16, USB -TTL Serial Port 1.25, Блок питания, 12v, Модуль, 4G, USB -камера 720p, IMX307 650 цвет-4, 5-дюймовый вертикальный экран 720x1280, яркость 380, 5.5 -Inch 720x1280 Вертикальный экран 380 Яркость, 5.5 -Inch 1080x1920 Вертикальный экран 400 Яркость, 7 -INCH 1024X600 Горизонтальный экран 260 Яркость, 7 -INCH 1200X1920 Вертикальный экран 300 Яркость, 8 -INCH 800X1280 Вертикальный экран 250 Яркость, 10,1 дюйма 800x1280 Вертикальный экран 360 Яркость, 10,1 дюйма 1920x1200 Горизонтальный экран 338 Яркость

Название списка аксессуаров для материнской платы Ai-A311DЧасть №КонфигурацияДетальДисконтированные ценыСвязь
Материнская плата Ai-A311D 2+16

Антенна WIFI+кабель адаптера USB3.0+RTC+USB+хвостовой кабель

Стандартный700Купить сейчас
Материнская плата Ai-A311D 4+16

Антенна WIFI+кабель адаптера USB3.0+RTC+USB+хвостовой кабель

Стандартный850Купить сейчас
12 В 3А источник питанияADP00312 В 3А 36W источник питанияНеобязательный35Купить сейчас
USB -TTL Serial Port 1.25UART008Специфично отладкиНеобязательный10Купить сейчас
USB-кабель с двойной головкойUSBA001Специфично отладкиНеобязательный5Купить сейчас
4G Communication ModuleModel001Модуль EC20 + антенна 4G + плата адаптера + 4-контактный кабельНеобязательный210Купить сейчас
USB -камера 720pCM007Внутренняя USB -камераНеобязательный150Купить сейчас
IMX307 650 цвет-4CM016Широкий динамический диапазон MIPI 200 ВтНеобязательный160Купить сейчас
5 -INCH 720x1280LCDM0175-дюймовый вертикальный экран 720x1280, яркость 380, MIPI plus touch с рамкойНеобязательный280Купить сейчас
5.5 -Inch 720x1280LCDM0135.5 -Inch 720x1280 Вертикальный экран 380 Яркость MIPI Plus Touch Full Fit СборкаНеобязательный300Купить сейчас
7 -inch 1024x600LCDM0217 -INCH 1024X600 Горизонтальный экран 260 Яркость MIPI Plus сенсорная полоса кадраНеобязательный280Купить сейчас
7 -INCH 1200X1920LCDM0147 -INCH 1200X1920 Вертикальный экран 300 Яркость MIPI плюс сенсорный экран BackboardНеобязательный280Купить сейчас
8 -INCH 800x1280LCDM0158 -инд 800x1280 Вертикальный экран 250 Яркость MIPI добавляет сенсорную сборкуНеобязательный320Купить сейчас
10,1 дюйма 800x1280LCDM01610,1 дюйма 800x1280 Вертикальный экран 360 Яркость MIPI добавляет сенсорную сборкуНеобязательный380Купить сейчас
10,1 дюйма 1920x1200LCDM01910,1 дюйма 1920x1200 Горизонтальный экран 338 Яркость MIPI плюс сенсорная полоса рамаНеобязательный500Купить сейчас

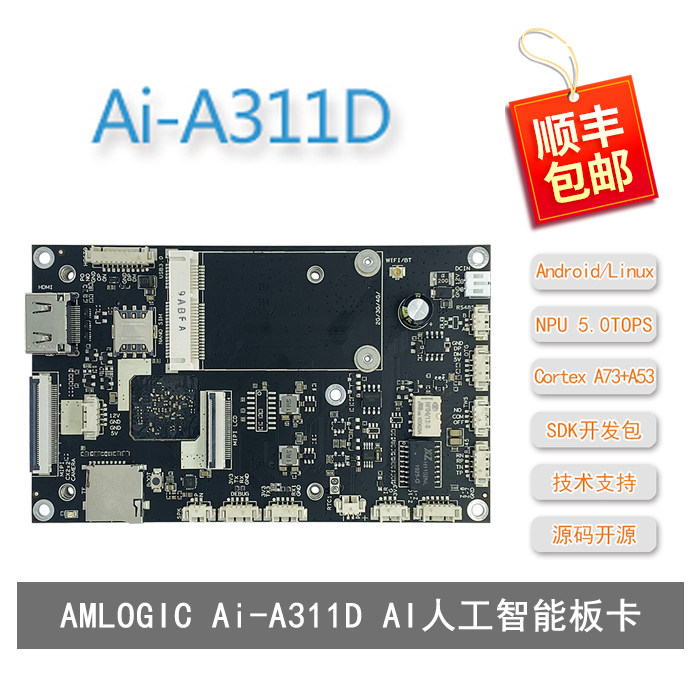

(Передняя часть платы разработки Ai-A311D)

(Плата разработки Ai-A311DДоговор)







ЭтикеткаПоложение ногиопределениеТекущий статус ввода -выводаIo напряжениеФункциональныйФункция вторая
2PIN1GPIOZ-10ввод, вывод3V3

Вейген

GPIO
PIN2GPIOC-7ввод, вывод3V3ВейгенGPIO
PIN3GPIOA-7ввод, вывод3V3ВейгенGPIO
PIN4GPIOZ-7ввод, вывод3V3ВейгенGPIO
PIN5GNDввод, вывод3V3



ЭтикеткаПоложение ногиопределениеТекущий статус ввода -выводаIo напряжениеФункциональныйФункция вторая
3PIN1IR-RXвходить3V3

красныйВнешний прием


PIN2GNDЗемля0V
PIN33V3вывод3V3



ЭтикеткаПоложение ногиопределениеТекущий статус ввода -выводаIo напряжениеФункциональныйФункция вторая
4PIN1VDDвходить3V

RTC Батарея


PIN2GNDGNDGND



ЭтикеткаПоложение ногиопределениеТекущий статус ввода -выводаIo напряжениеФункциональныйФункция вторая
5PIN1VDDЗемля3V3/5V

Функция последовательного порта 4


PIN2TXвывод3V3GPIO
PIN3RXвходить3V3GPIO
PIN4GNDЗемля0V



ЭтикеткаПоложение ногиопределениеТекущий статус ввода -выводаIo напряжениеФункциональныйФункция вторая
6PIN1VDDЗемля3V3/5V

Функция последовательного порта 0 DEBUG


PIN2TXвывод3V3GPIO
PIN3RXвходить3V3GPIO
PIN4GND

Земля

0V



ЭтикеткаПоложение ногиопределениеТекущий статус ввода -выводаIo напряжениеФункциональныйФункция вторая
7PIN1SPK Pвывод5V

Интерфейс динамика

2 Вт/8 евро


PIN2SPK Nвывод5V



ЭтикеткаПоложение ногиопределениеТекущий статус ввода -выводаIo напряжениеФункциональныйФункция вторая
10PIN112Vвывод12V

Инфракрасный + белый свет

Контролируется


PIN2GNDЗемля0V
PIN3GNDЗемля0V
PIN45Vвывод5V



ЭтикеткаПоложение ногиопределениеТекущий статус ввода -выводаIo напряжениеФункциональныйФункция вторая
11PIN1MCLKвывод1V8

Поддержка двойных дорог

MIPI-вход


PIN2PDвывод1V8
PIN3GNDЗемля0V
PIN4MCLKвывод1V8
PIN5RST2вывод1V8
PIN6GNDЗемля0V
PIN7PD2входить1V8
PIN8
PIN9
PIN10
PIN11
PIN12
PIN13
PIN14
PIN15GNDЗемля0V
PIN16SCL0вывод1V8
PIN17SDA0 1V8
PIN18SCL1 1V8
PIN19SDA1вывод
PIN20GNDЗемля0V
PIN21D0Pвходить
PIN22D0Nвходить
PIN23D2Pвходить
PIN24D2Nвходить
PIN25D1Pвходить
PIN26D1Nвходить
PIN27CLK1Pвходить
PIN28CLK1Nвходить
PIN29GNDЗемля0V
PIN30D3Pвходить
PIN31D3Nвходить
PIN32GNDЗемля0V
PIN33CLK2Pвходить
PIN34CLK2Nвходить
PIN35GNDЗемля0V
PIN36RST1вывод
PIN37GNDЗемля0V
PIN383V3вывод
PIN39GNDЗемля0V
PIN405Vвывод



ЭтикеткаПоложение ногиопределениеТекущий статус ввода -выводаIo напряжениеФункциональныйФункция вторая
14PIN1VBUSвывод5V

OTG USB 3.0


PIN2DMввод, вывод
PIN3DPввод, вывод
PIN4GNDЗемляOV
PIN5RX-входить
PIN6RX+входить
PIN7GNDЗемляOV
PIN8TX-вывод
PIN9TX+вывод



ЭтикеткаПоложение ногиопределениеТекущий статус ввода -выводаIo напряжениеФункциональныйФункция вторая
16PIN112Vвывод12V

MIPI+TOUCH

интерфейс


PIN2GNDЗемля0V
PIN35Vвывод5V
PIN4GNDЗемля0V
PIN53V3вывод3V3
PIN6LCD ENвывод3V3GPIO
PIN7TP RSTвывод3V3GPIO
PIN8TP INTвходить3V3GPIO
PIN9TP VDDвывод3V3
PIN10GNDЗемля0V
PIN11TP SCLвывод3V3
PIN12TP SDAввод, вывод3V3
PIN13GNDЗемля0V
PIN14PWMвывод3V3GPIO
PIN15LCD RSTвывод3V3GPIO
PIN16GNDЗемля0V
PIN17CLKMвывод
PIN18CLKPвывод
PIN19GNDЗемля0V
PIN200Mвывод
PIN210Pвывод
PIN22GNDЗемля0V
PIN231Mвывод
PIN241Pвывод
PIN25GNDЗемля0V
PIN262Mвывод
PIN272Pвывод
PIN28GNDЗемля0V
PIN293Mвывод
PIN303Pвывод



ЭтикеткаПоложение ногиопределениеТекущий статус ввода -выводаIo напряжениеФункциональныйФункция вторая
18PIN112Vвходить12V

входная мощность


PIN2GNDЗемля0V



ЭтикеткаПоложение ногиопределениеТекущий статус ввода -выводаIo напряжениеФункциональныйФункция вторая
19PIN1RS485 Aввод, вывод3V3

RS485


PIN2RS485 Bввод, вывод3V3



ЭтикеткаПоложение ногиопределениеТекущий статус ввода -выводаIo напряжениеФункциональныйФункция вторая
20PIN15Vвывод5V

USB OTG


PIN2DNввод, вывод3V3
PIN3DPввод, вывод3V3
PIN4GNDЗемля0V



ЭтикеткаПоложение ногиопределениеТекущий статус ввода -выводаIo напряжениеФункциональныйФункция вторая
21PIN1OFFвходитьОбычно открыто

реле


PIN2COMвыводпубличный
PIN3ONвходитьПостоянный контроль



ЭтикеткаПоложение ногиопределениеТекущий статус ввода -выводаIo напряжениеФункциональныйФункция вторая
22PIN1TX+ввод, вывод

Интерфейс Ethernet


PIN2TX-ввод, вывод
PIN3RX+ввод, вывод
PIN4RX-ввод, вывод



ЭтикеткаПоложение ногиопределениеТекущий статус ввода -выводаIo напряжениеФункциональныйФункция вторая
1PIN1GNDЗемля0V

Фан -интерфейс


PIN25Vвывод5V



размерДлина 120 мм x ширина 70 мм x высота 12 мм

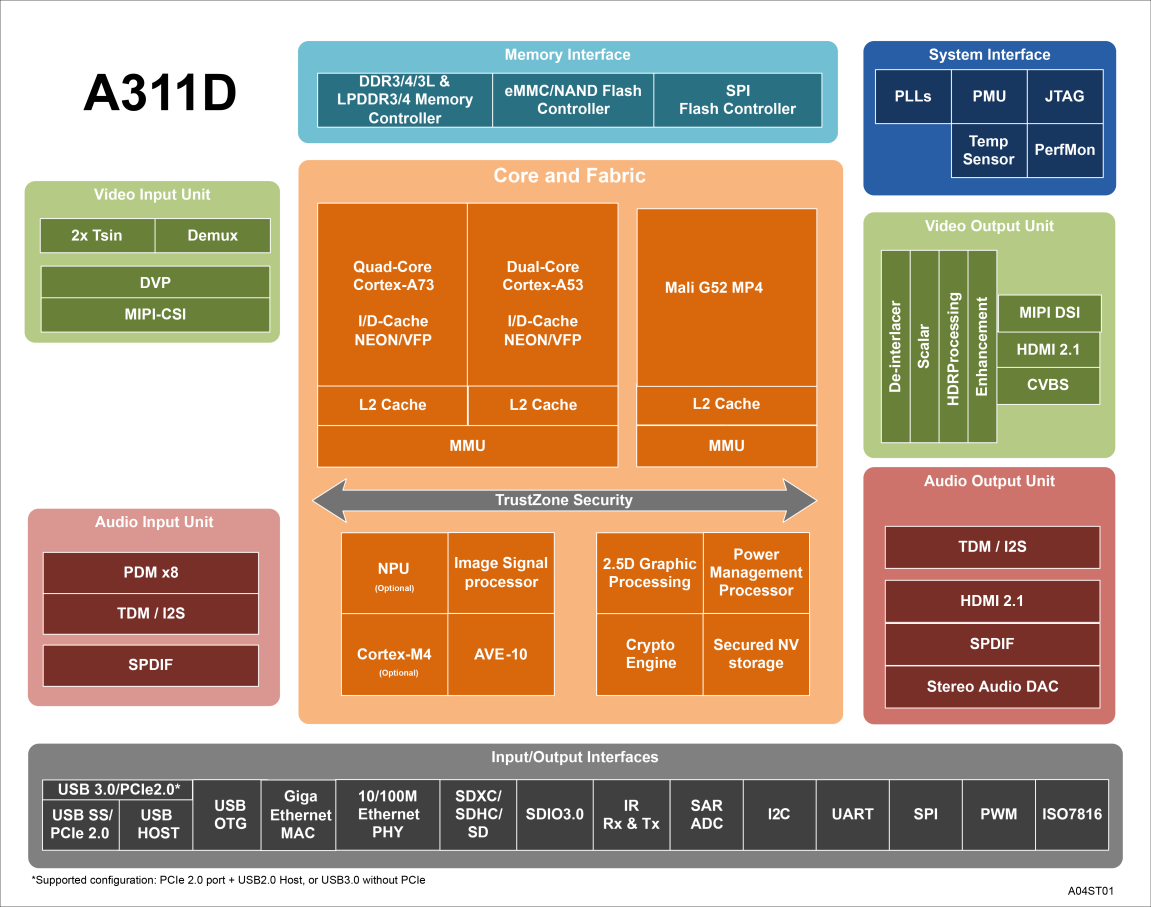

CPUAMLOGIC A73*4+A53*2 шесть ядер
NPUNPU 5.0TOPS
GPUMali G52 MP4
ПамятьLPDDR4 стандарт 2 ГБ, дополнительно 1 ГБ/4G
БандаВнешняя сторожевая схема, может быть вызвана через приложение или драйвер
ПамятьeMMC стандартно поставляется с 16G/64G (8G/128G/256G опционально в партиях)
Управление энергопотреблениемОтдельный дизайн
Рабочее напряжение12 В 1,5 А или более
система поддержкиAndroid/Linux
Запустить температуру-25 до +75 градусов
жизньНепрерывный срок службы работы превышает 5 лет или более

USB HOST2 канала (1 канал USB3.0, 1 канал OTG USB2.0)
Последовательный порт2 канала уровня TTL 3,3В, один из которых DEBUG
Заполняющий светДвухсторонний регулируемый заполняющий свет
RS4851 RS485 Интерфейс
реле1 реле, 220 В/2 А
Вейген2-полосный вход и выход Wiegand
MIPI DSI -дисплей4 полосы до 1920x1200
MIPI CSI вход2-канальная камера поддерживает двойной ввод необработанных данных MIPI
Выход HDMIHDMI 2.0 поддерживает выход 1080P.
Голосовой выход1-канальный выход для наушников, левый и правый канал, 2-канальный выход на динамик 2 Вт/8 Ом
WIFIДвухдиапазонный Wi-Fi 2,4G
Bluetooth1 канал 2,4G Bluetooth+BLE
3G/4GРасширяемая функция 4G, доступ в Интернет PCI-E 3G/4G.
TF картаПоддержка карты TF
Ethernet1 дорога 10 м/100 м
RTC реальные часыАккумуляторная батарея внешней кнопки поддерживает время сбережения потери мощности
Выходной источник питания3 -Road Connector
Обновление системыПоддержка местного обновления USB

Список поддерживаемых драйверов Ai-A311D
список

Linux4.9

Android 9.0

Linux4.9

Buildroot

Аппаратная функция
7-дюймовый экран MIPI + сенсорный I2C (1024x600)√√
7-дюймовый экран MIPI + сенсорный I2C (1200x1920)√√
8-дюймовый экран MIPI + сенсорный I2C (800x1280)√√
Интерфейс MIPI√√
Интерфейс HDMI 1080P√√
CVBS√√
Интерфейс емкостного экрана√√
МИПИ-камера√
USB -камера√√
USB HOST√√
USB OTG√
GPIO√√
кнопка√√
SDIO AP6236 WIFI √√
UART AP6236 BT 4.0 √√
Ethernet 10 м/10000√√
труба√√
Последовательный порт√√
TF карта√√
RTC√√
Расширение модуля 4G или 4G√√
NPU
Автобусная езда
Драйвер SDIO√√
Драйвер АЦП√√
Драйвер SPI√√
Драйвер I2C√√
ШИМ драйвер√√
USB-накопитель√√
Драйвер GPIO√√

проектМинимумтипичныймаксимум
Параметр мощностиНапряжение6.5V12V15V
Пульс----50mV
Текущий75mA----

Источник питания

(Никаких других периферийных устройств)

Рабочий ток--112mA325mA
Играть в звук 135mA165mA

Источник питания

(Экран монитора)

HDMI 225mA375mA

Расход батареи RTC

 1uA3uA
средаОтносительная влажность--65%75%
Рабочая Температура-25 ℃--75 ℃
температура хранения-30 ℃-0 ℃90℃

наименование товараКонфигурацияколичествоПримечание
Материнская плата Ai-A311D 2+16

2G память 16G хранение

Стандартная конфигурация: антенна WIFI.

Стандартная конфигурация: кабель-переходник USB3.0.

1 шт.Стандартный
Материнская плата Ai-A311D 4+16

Память 4G, память 16G

Стандартная конфигурация: антенна WIFI.

Стандартная конфигурация: кабель-переходник USB3.0.

1 шт.Стандартный
Многофункциональная хвостовая линияПитания + сетевой порт + USB + реле + RS4851Необязательный
12 В 3А источник питания12 В 3А 36W источник питания1Необязательный
USB -TTL Serial Port 1.25Специфично отладки1Необязательный
USB-кабель с двойной головкойСпецифично отладки1Необязательный
USB -камера 720pВнутренняя USB -камера1Необязательный
4G Communication ModuleМодуль EC20 + антенна 4G + плата адаптера + 4-контактный кабель1 шт.Необязательный
Батарея кнопки RTCCR2032 3V 2p Тип проводки1 шт.Необязательный
IMX307 650 цвет-4Широкий динамический диапазон MIPI 200 Вт1Необязательный
4 дюйма 480x8004-дюймовый вертикальный экран 480x800, яркость 450, MIPI plus, сенсорная сборка с полным ламинированием1 шт.Необязательный
5.5 -Inch 720x12805.5 -Inch 720x1280 Вертикальный экран 380 Яркость MIPI Plus Touch Full Fit Сборка1 шт.Необязательный
5.5 -Inch 1080x19205.5 -Inch 1080x1920 Вертикальный экран 400 Яркость MIPI Plus Touch Full Fit Сборка1 шт.Необязательный
7 -inch 1024x6007 -INCH 1024X600 Горизонтальный экран 260 Яркость MIPI Plus сенсорная полоса кадра1 шт.Необязательный
7 -INCH 1200X19207 -INCH 1200X1920 Вертикальный экран 300 Яркость MIPI плюс сенсорный экран Backboard1 шт.Необязательный
8 -INCH 800x12808 -инд 800x1280 Вертикальный экран 250 Яркость MIPI добавляет сенсорную сборку1 шт.Необязательный
10,1 дюйма 800x128010,1 дюйма 800x1280 Вертикальный экран 360 Яркость MIPI добавляет сенсорную сборку1 шт.Необязательный
10,1 дюйма 1920x120010,1 дюйма 1920x1200 Горизонтальный экран 338 Яркость MIPI плюс сенсорная полоса рама1 шт.Необязательный
