Моторный привод TB6612FNG Модуль Высокая производительность/ультра -насадочный объем 3PI. Поддержка Performance Super L298N

Цена: 620руб.    (¥29.3)
Артикул: 613627460559

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:深圳市林信世纪电子
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥0.6514руб.
¥2.145руб.
¥1503 170руб.
¥0.920руб.
  • Информация о товаре
  • Фотографии

TB6612 Использование:

TB6612 -это двойной див, то есть он может управлять двумя двигателями

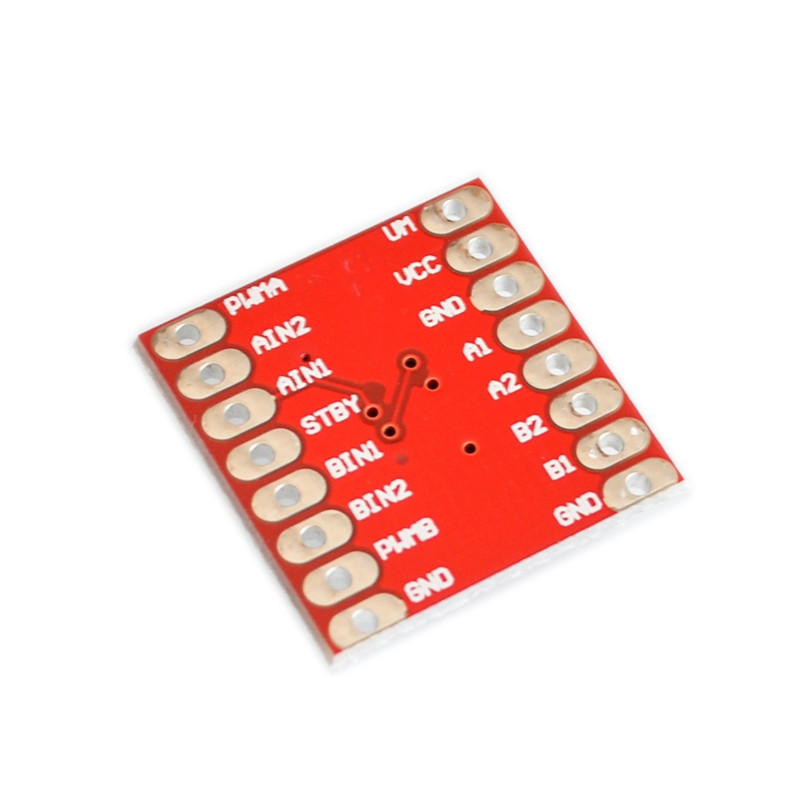

Ниже приведен порт IO управления двумя двигателями
Порт IO порта STBY, соединяющий отдельный микрокомпьютер, останавливает весь нулевой двигатель. Положите 1 через AIN1 AIN2, BIN1, BIN2, чтобы управлять передним и обратным
VM Власть в течение 12 В.
VCC подключен 5 В питания.
Отрицательный полюс источника питания GND
Драйв 1
PWMA     Выберите PWM -порт одной машины

Таблица True Value:
AIN1 0     0     1
AIN2 0     1     0
     Остановите позитив обеспечить регресс

A01
AO2 Два фута электрической машины 1

Драйв 2
PWMB   Выберите PWM -порт одной машины
Таблица True Value:
BIN1 0     0     1
BIN2 0     1     0
     Остановите позитив обеспечить регресс
B01

BO2 Два фута мотора 2

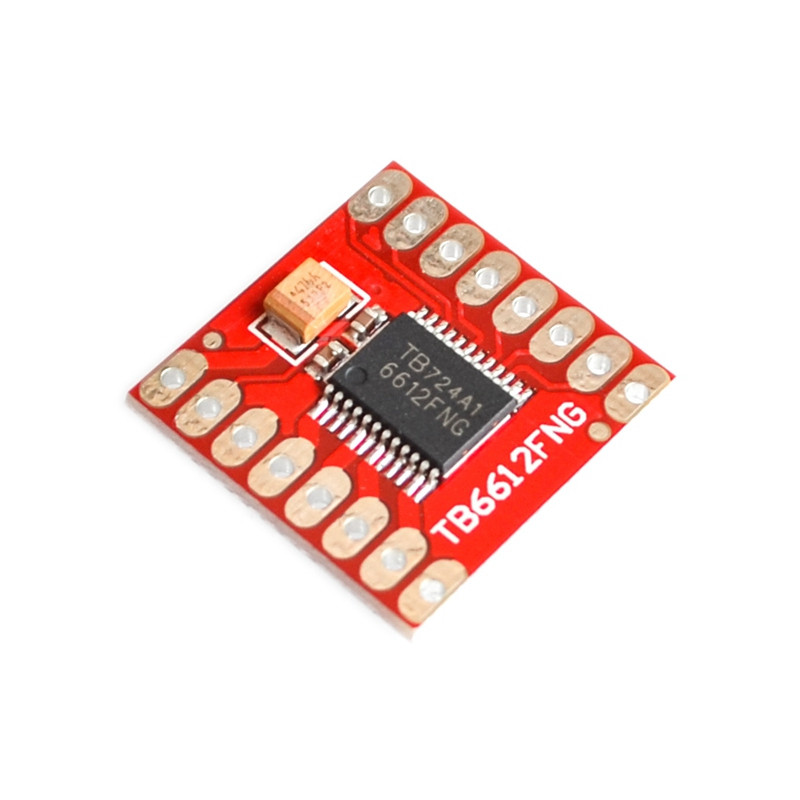

Description: Драйвер двигателя TB6612FNG может управлять двумя двигателями постоянного тока при постоянном токе 1,2 А (пиковое значение 3,2 А). Два входных сигнала (IN1 и IN2) могут использоваться для управления двигателем в одном из четырех функциональных режимов: по часовой стрелке, против часовой стрелки, короткое торможение и остановка. Два выхода двигателя (A и B) могут управляться отдельно, скорость каждого двигателя контролируется с помощью входного сигнала ШИМ с частотой до 1 кГц. Вывод STBY должен быть поднят на высокий уровень, чтобы вывести двигатель из режима ожидания.CJMCU.

Логическое напряжение питания (VCC) может находиться в диапазоне 2,7-5,5 В постоянного тока, в то время как подача двигателя (VM) ограничена максимальным напряжением 15 В постоянного тока. короткий, единственный импульс).

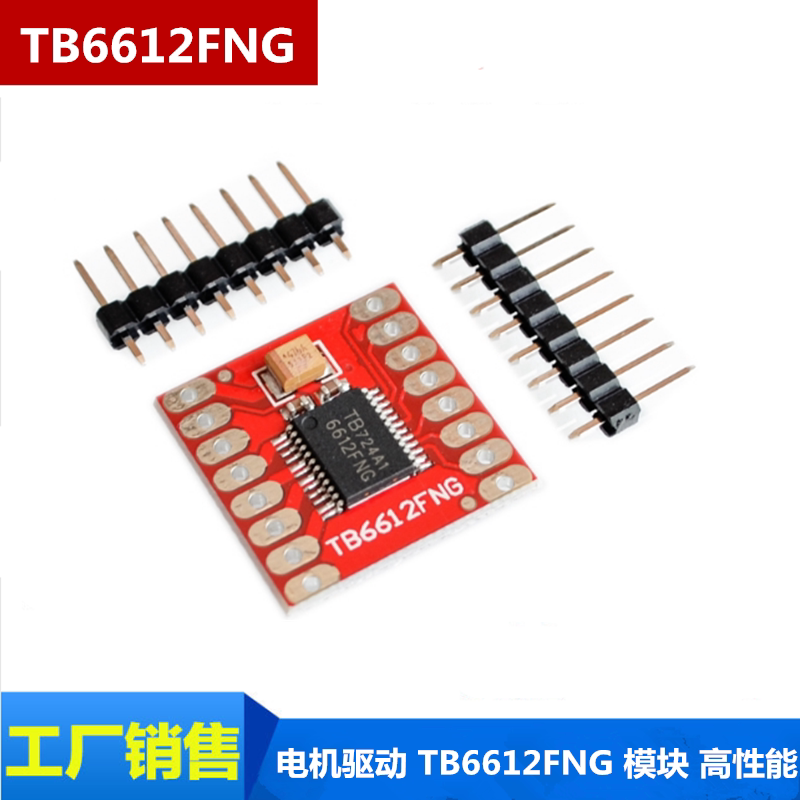

Плата поставляется со всеми компонентами, установленными, как показано."Заголовки шага;

Features:

  • Напряжение источника питания: VM = 15 В макс, VCC = 2,7-5,5 В
  • Выходной ток: IOUT = 1,2a (среднее) / 3,2a (пик)
  • Standby control to save power
  • CW/CCW/Режимы управления двигателем короткого тормоза/остановки
  • Встроенная схема термического отключения и цепь обнаружения низкого напряжения
  • Все булавки TB6612FNG разбиты на 0,1" spaced pins
  • Фильтрация конденсаторов на обеих линиях подачи
