LORA/GPS HAT HAT Беспроводная протокол Совет по расширению Lorawan/GPS
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 433Mhz
- 915Mhz
- 868Mhz
- Lora/GPS H
| Цвет: | 433Mhz, 915Mhz, 868Mhz, Lora/GPS H |

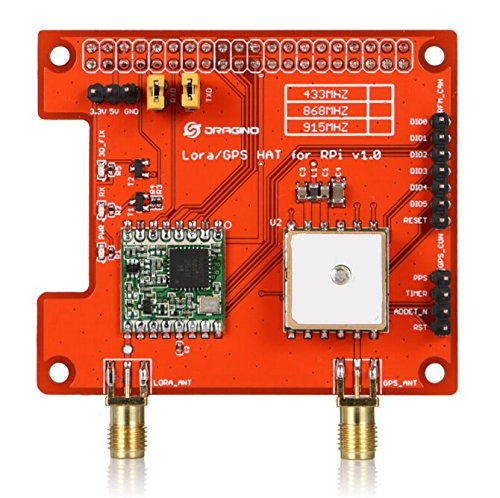

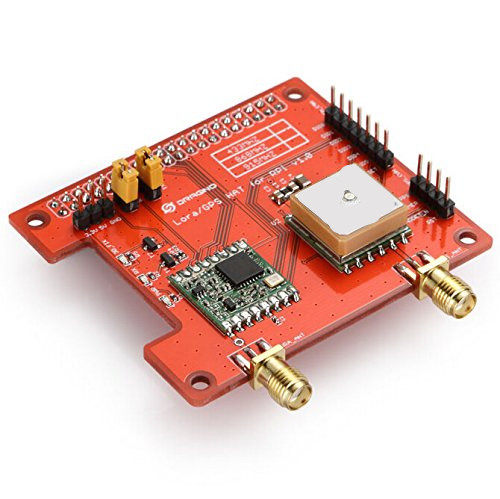

he Dragino Lora/GPS_HAT is a expension module for LoRaWan and GPS Для UE с Raspberry Pi. Этот продукт предназначен для тех, кто заинтересован в разработке решений Lorawan.
The Lora/GPS HAT is based on theSX1276/SX1278 transceiver.The add on L80 GPS (Base on MTK MT3339) предназначен для приложений, которые используют GPS, подключенные через последовательные порты, к Raspberry Pi, такие как приложения для синхронизации или общие приложения, которые требуют информации GPS.
Приемопередатчики шляпы Lora/GPS оснащены модемом LORA ™ Long Range, который предоставляет Ультра-длинный диапазон спреда спреда и иммунитет с высоким интерференциями, минимизируя потребление тока. HAT LORA/GPD может достичь чувствительности более -148 дБМ с использованием недорогого кристалла и материалов. Высокая чувствительность в сочетании с интегрированным +20 дБм усилителя дает ведущий бюджет в отрасли, что делает его оптимальным для любого приложения, требующего диапазона или устойчивости. Лора ™ Также обеспечивает значительные преимущества как в блокировке, так и в селективности по сравнению с традиционными методами модуляции, решающие традиционный компромисс дизайна между диапазоном, иммунитетом по интерференциям и потреблением энергии.
Эта плата может рассчитывать и предсказывать орбиты автоматически, используя данные эфемериса (до 3 дней), хранящиеся во внутренней флэш -памяти, поэтому HAT может быстро исправить положение даже на уровнях внутренних сигналов с низким энергопотреблением. Всегда платеть ™ Технология, шляпа Lora/GPS может адаптивно регулировать время включения/выключения для достижения баланса между точностью позиционирования и потреблением энергии в соответствии с условиями окружающей среды и движения. GPS также поддерживает automatic antenna switching functionПолем Он может достичь переключения между внутренней патч -антенной и внешней активной антенной. Более того, он продолжает позиционировать во время процесса переключения.
Features:
- Полоса частот: 868 МГц/433 МГц/915 МГц (предварительная конфигурация на заводе)
- Low power consumption
- Совместим с Raspberry Pi 2 Model B/Raspberry Pi 3.
- LORA ™ MODEM
- FSK, GFSK, MSK, GMSK, LORA ™ и OOK
- Preamble detection
- Baud rate configurable
- Встроенный датчик температуры и индикатор с низким батареей
- Excellent blocking immunity
- Автоматический РЧ-смысл и САПР с ультрастрастным АФК
- Поддержка DGPS, SBAS (WAAS/EGNOS/MSAS/GAGAN)
- Автоматическое переключение GPS между внутренней патч -антенной и внешней активной антенной
- PPS Vs. NMEA можно использовать во времени обслуживания
- Support SDK command
- Built-in LNA for better sensitivity
- Easy ™, передовая технология AGPS без внешней памяти
- AlwaysLocate ™, интеллектуальный контроллер периодического режима
- Режим GPS FLP, около 50% энергопотребления в нормальном режиме
- GPS поддерживает защиту коротких замыканий и обнаружение антенны
-
Lora Spec:
- 168 dB maximum link budget.
- +20 dBm - 100 mW constant RF output vs.
- +14 dBm high efficiency PA.
- Programmable bit rate up to 300 kbps.
- High sensitivity: down to -148 dBm.
- Пуля -Проницательность с конца: IIP3 = -12,5 дБм.
- Excellent blocking immunity.
- Низкий ток RX 10,3 млн. Лет, 200 НА. Удержание регистра.
- Полностью интегрированный синтезатор с разрешением 61 Гц.
- FSK, GFSK, MSK, GMSK, LORARTM и OOK MODULATION.
- Встроенный битовой синхронизатор для восстановления часов.
- Preamble detection.
- 127 dB Dynamic Range RSSI.
- Автоматический РЧ-смысл и САПР с ультрастрастным АФК.
- Packet engine up to 256 bytes with CRC.
- Встроенный датчик тестирования и низкий индикатор батареи.
GPS Spec:
- Приобретение мощности: 25 мА, отслеживание мощности: 20 мА.
- Compliant with GPS, SBAS.
- Programmable bit rate up to 300 kbps.
- Серийные интерфейсы UART: регулируемые 4800 ~ 115200 б.с., по умолчанию: 9600BPS.
- Update rate:1Hz (Default), up to10Hz.
- Protocols:NMEA 0183,PMTK.
- Горизонтальная точность положения: автономная<2.5 m CEP.
- Ttff@-130dbm с Easy ™: Cold Start<15s,Warm Start<5s,Hot start<1s;TTFF@-130dBm.
- Без простого ™: холодный старт<35s,Warm Start<30s,Hot Start<1s.
- С учетная запись времени: 1pps Out 10NS, время повторного поступления<1s.
- Velocity Accuracy Without aid<0,1 м/с, точность ускорения без помощи 0,1 м/с2.
- Приобретение чувствительности -148DBM, отслеживание -165DBM, Reacquisition -160DBM.
- Динамическая производительность высота макс. 18000 м, максимальная скорость макс. 515 м/с, максимальное ускорение 4G.
- Приемник полосы L1 (1575,42 МГц) канал 22 (отслеживание) /66 (приобретение).

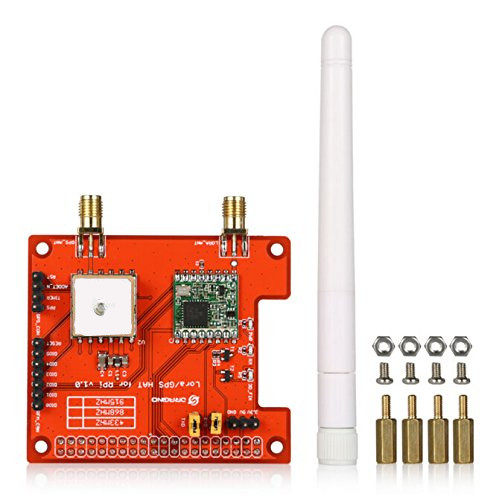

- Список доставки:1 LORA/GPS HAT4 медных столбца4 винта4 винта1 антенна стержня (868 МГц, 433 МГц или 915 МГц в зависимости от порядка)Необязательная частота:LORA/GPS HAT 433: 433 ЧастотаLORA/GPS HAT 868: 868 ЧастотаLORA/GPS HAT 915: 915 Частота
