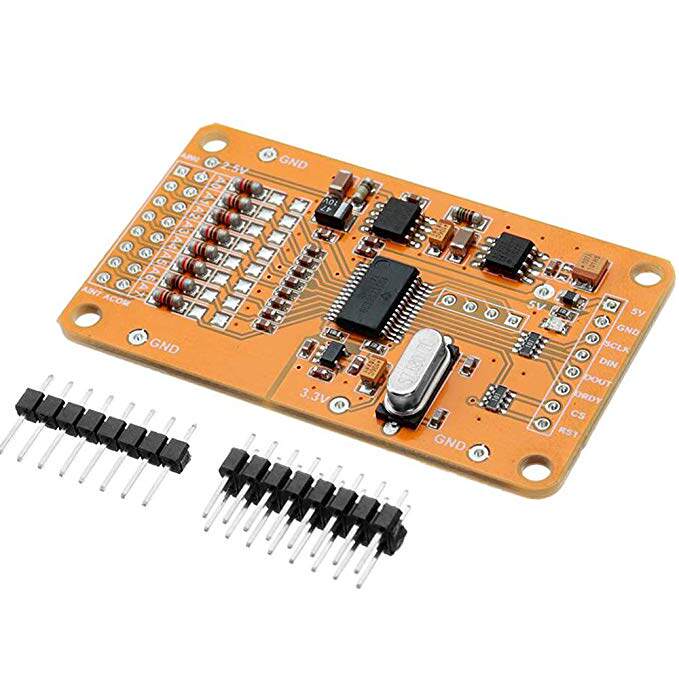

Обновленная версия ADS1256 Специальное предложение 24 -бит ADC8 Road Ad Module High -Presision ADC Сбор данных
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Департамент инженерии видел комментарий:Точность в порядке, то есть отрывок неверен. Отрывок 0 на самом деле 1 канал. Я провожу много времени в этой ошибке.
На самом деле, этот покупатель сказал неправильно, не существует неправильного канала маркировки, наш канал неверен, Ниже приведено объяснение инженеров.
Инженер сделал объяснение:Для многоканальных ADC непрерывно собранных данных текущее значение AD -это значение AD предыдущего канала, которое может соответствовать номеру канала с помощью переменной транзит. В этой ситуации не используется слишком много АЦП канала Или для начинающих обратите внимание.
Что самое важное для ADC с высокой оценкой?За исключением высококачественного контроля высокого качества напряжения необходим.
1. Температурный коэффициент менее 3 чай до 3 частей на час/℃ определяет влияние изменений температуры на данные сбора ADC. 3ppm/℃ означает, что каждый раз, когда изменение может вызвать три миллиона в эталон Насколько это важно!
2. Меньше, чем±Точность инициализации 0,1% - это ошибка выходного напряжения и значения эталона, которая определяет согласованность партии продуктов.
3. Шум менее 10VP-P, выходной сигнал шума напряжения также будет напрямую повлиять на точность ADC. Общий шум состоит в том, чтобы эффективно снизить низкочастотный шум после 0,1 Гц до 10 Гц. Картинка:
Функции:
1. A0-A7 ADC 8 входные каналы могут быть удобными для настройки ввода и входного ввода.
2. Низкий шум и низкометрационный дрейф Visha Walline Metal Membrane Reftior.
3. Введите конденсатор фильтра (104), по одному в каждом канале.
4. LDO с высокой скоростью и низким уровнем шума, высокий коэффициент подавления мощности, низкий статический ток.
5. Цифровой сигнал с высокой частотой распада, выделение внешнего высокочастотного шума.
6. Clardmark напряжения ADR03 2,5 В, с буфером с высокой скоростью OPA350, образованным схемой фильтра с низким уровнем роста 0,1 Гц. Полем
7. Большая фильтрация 100 UF -мощность 钽 конденсаторы и состав индуктивности схемы фильтра LC, что делает мощность более чистой.
8. Разделите заземление сигнала моделирования и поля цифрового сигнала.
9. GND, 2,5 В и 3,3 В добавляются тестовые точки, чтобы сделать схему отладки более удобной.
