L298P двигатель щит шаг Pour Dc Motor Driving Плата расширения Farduino

Цена: 1 057руб.    (¥50)
Артикул: 612425609937
Доставка по Китаю (НЕ включена в цену):
117 руб. (¥5.5)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:翻倍倍
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥5.15109руб.
¥1.3329руб.
¥0.4410руб.
¥0.5512руб.
  • Информация о товаре
  • Фотографии

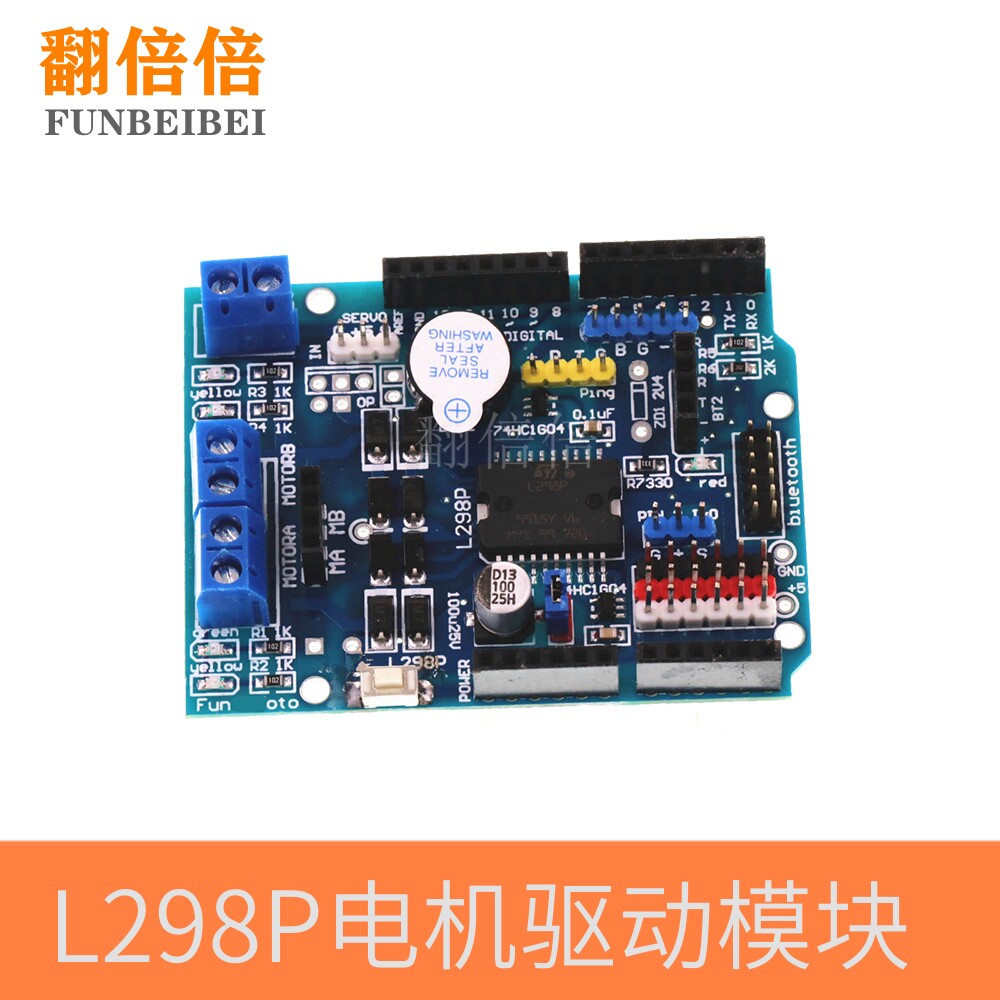

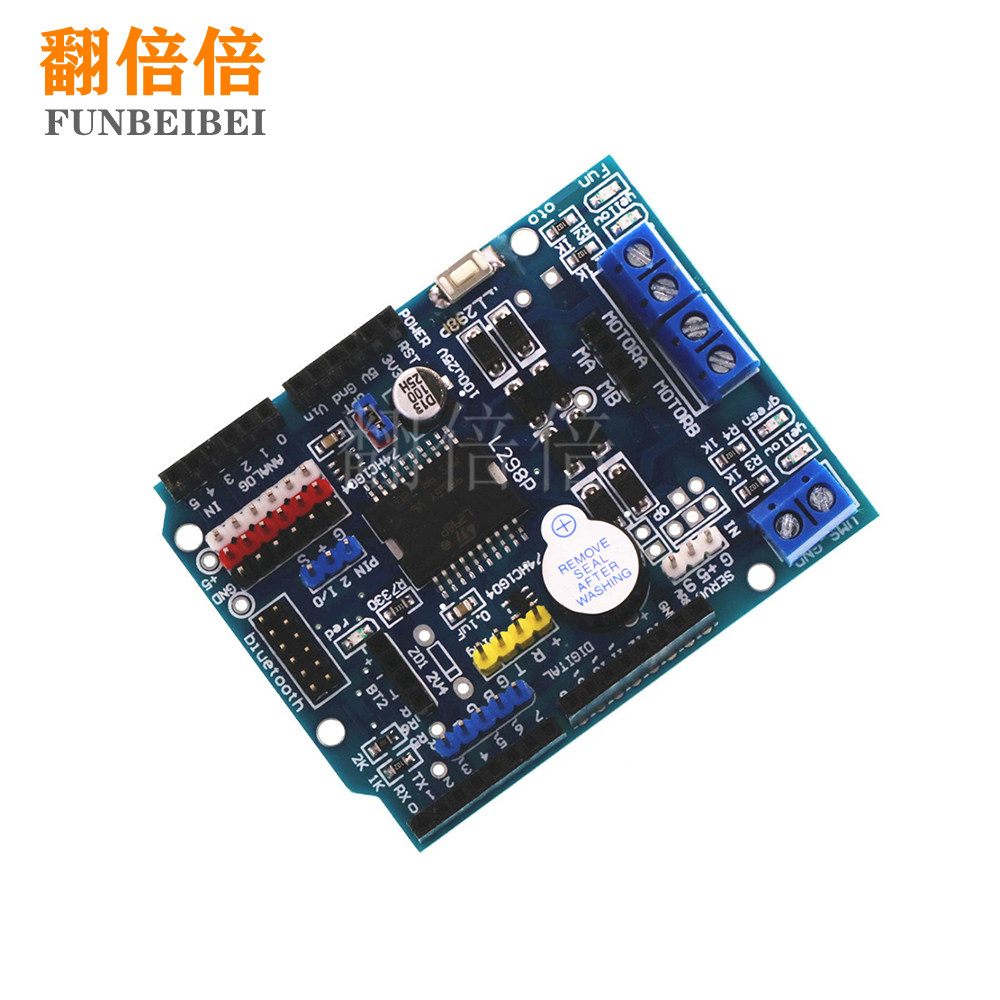

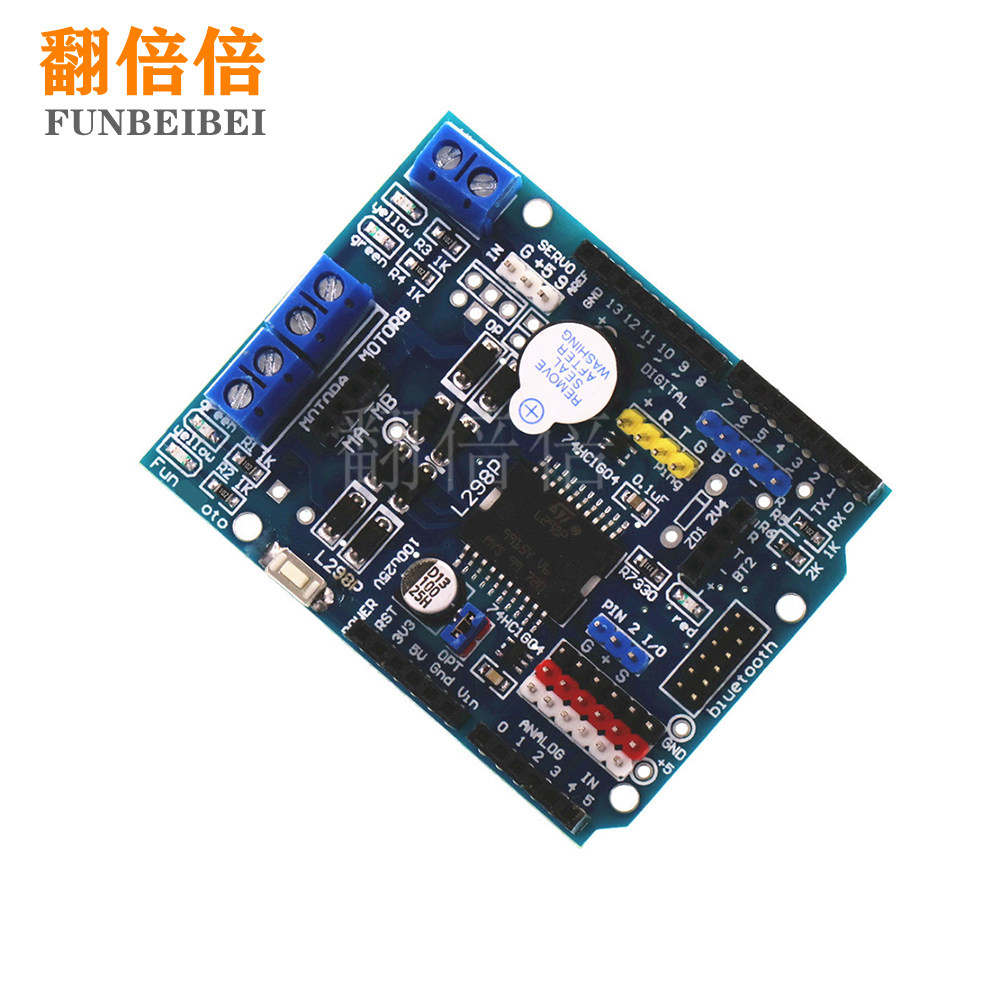

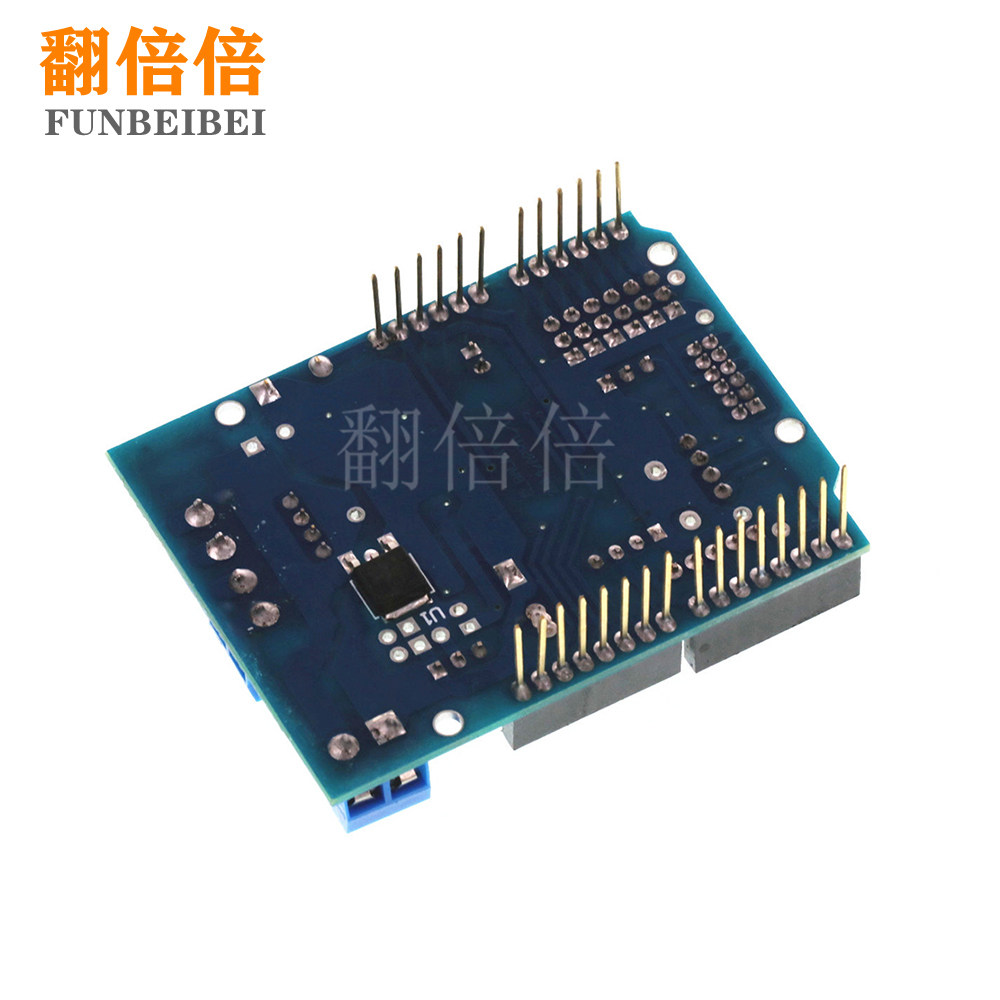

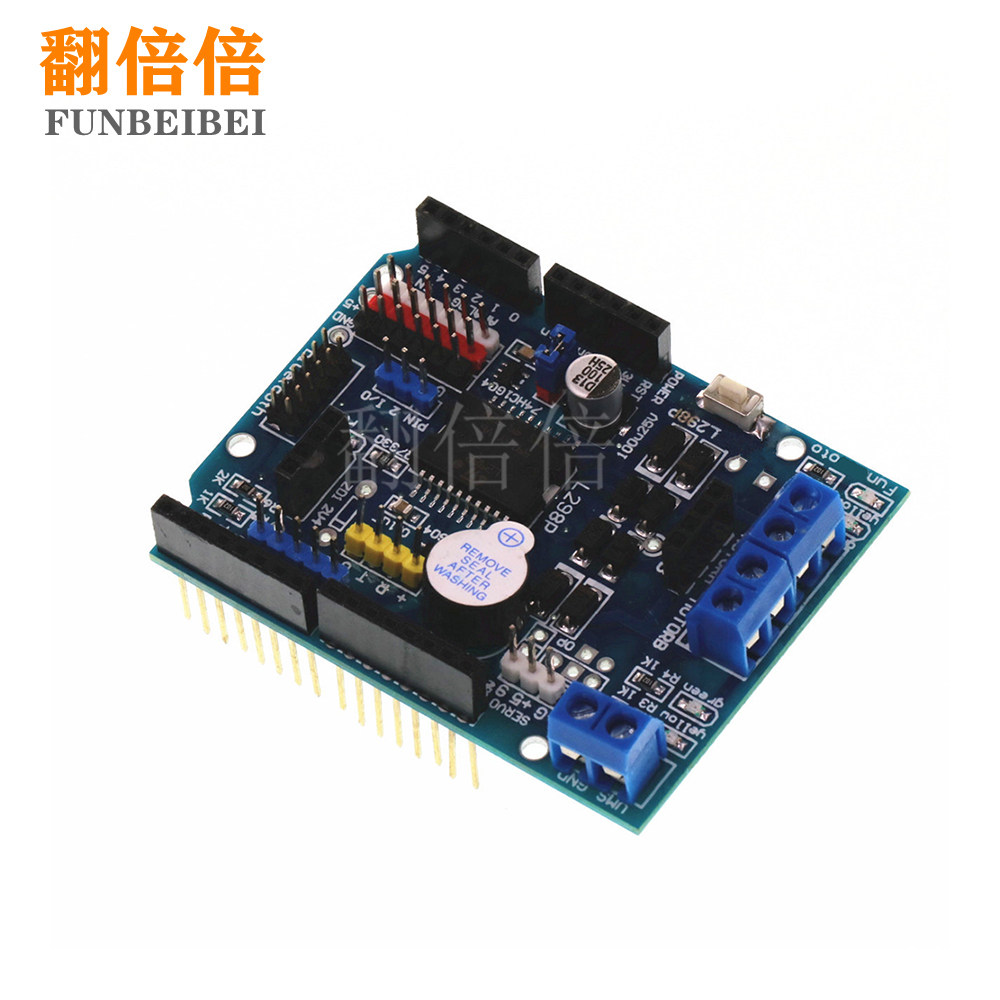

Драйвер двигателя DC L298P Shield использует превосходную высокопроизводительную мощную моторную моторную моторную систему L298P, который может напрямую приводить 2 двигателя DC, ток движения составляет 2А, а сторона мотора использует 8 высокоскоростных Schtergie Diode в качестве защиты.Слоистый дизайн может быть непосредственно вставлен на вершину, что удобнее использовать!

I. Обзор:
298p Shield DC Driver Driver использует превосходную высокую мощную мощность Special Driving Chip L 2 9 8 P, который может напрямую управлять 2 Direct Direct
Потоковой двигатель составляет 2 A, а выходной клемма моторного вывода использует 8 высокоскоростных диодов Шоттки в качестве защиты.Проводка линии схемы является разумной и средней
Приняв наклейки, конструкция сложенного слоя может быть непосредственно вставлен в R D U I N O.
L 2 9 8 P S H I E L D DC Драйвер двигателя имеет модель регулировки скорости P M.Питание двигателя можно использовать при входе или подключенном на водителе R D U I N O V I N



Введите столб и переключитесь с помощью перемычки.

2. Технические параметры:
1Логическая часть входной напряжения V D: 5 В
2Входное напряжение части драйвера VS: V I N - вход 6,5 ～ 1 2 В, P r i n Вход 4.8 ～ 2 4 В
3Логическая часть рабочего тока: ≤3 6 м а
4Водить часть рабочего тока I O: ≤2 a
5Максимальная дисперсионная мощность: 2 5 Вт (t = 7 5 ℃)
6Уровень ввода контрольного сигнала: высокий уровень: 2. 3 В ≤V I n ≤ 5 В Низкий уровень: -0,3 В ≤V I n ≤ 1. 5 В
7Температура работы: -2 5 ℃ ～ + 1 30 ℃
8Водитель: двойной дорогой высокий водитель мощности

3. Особенности:
1. С L 2 9 8 8 P Motor Drive Chip на плате напрямую используйте цифровой порт I O Материнской платы (D10 .D11. D12. D13).
2. Схема пчела (D4), вы можете установить реверсирующий рингтон тревоги.
3. Удобный интерфейс двигателя может быть выведен в двух двигателях.
4. Два интерфейса Bluetooth могут быть вставлены непосредственно без проводки.

5. Denta D 2, D 3, D 5, D 6, D 7, D 9, D Семь семь интерфейсов Niger, которые не были заняты.
6. A 0 -a 5 шесть аналоговых интерфейсов были выпущены.
7. Есть индикаторный свет для прямого и обратного рулевого управления.

4. Тестовый код
int E1 = 10;
int M1 = 12;
int E2 =11;
int M2 = 13;

void setup()
{
    pinMode(M1, OUTPUT);
    pinMode(M2, OUTPUT);
}

void loop()
{
 { int value;
  for(value = 0 ; value<= 255; value+=5)
  {
    digitalWrite(M1,HIGH);
    digitalWrite(M2, HIGH);
    analogWrite(E1, value); // Регулировка скорости ШИМ
    analogWrite(E2, value); // Регулировка скорости ШИМ
    delay(30);
  }
delay(1000);}
   { int value;
  for(value = 0 ; value<= 255; value+=5)
  {
    digitalWrite(M1,LOW);
    digitalWrite(M2, LOW);
    analogWrite(E1, value); // Регулировка скорости ШИМ
    analogWrite(E2, value); // Регулировка скорости ШИМ
    delay(30);
  }
delay(1000);}
}

Загрузите код на плату управления Arduino, вставьте наш L298P-shield и подключитесь к внешнему источнику питания, и ваш двигатель может перемещаться.

 Технические характеристики:


   1. Логическая часть входного напряжения VD: 5V

   2. Входное напряжение частичности привода: Вход VIN 6,5 ~ 12 В, вход PWRIN 4,8 ~ 35V

   3. Логические части рабочего текущего ISS:<36mA

   4. Возьмите с собой часть рабочего текущего IO:<2A

   5. Максимальная дисперсионная мощность: 25 Вт (T = 75 ° C)

   6. Уровень ввода контрольного сигнала: высокий уровень 2.3 В.<Vin<5V , Низкий уровень -0,3 В<Vin<1.5V

   7. Рабочая температура: -25 + 130 ℃

   8. Аппаратный интерфейс: 5,0 мм столбец проводки расстояния

   9. Принесите фиксированную пряжку, и сигнал управления можно получить через массив

   10. Форма водителя: двойной дорогой -сильный водитель мощности

   11. Упаковка: D4 ~ D7 Двигатель с прямым приводом

   12. Поддержка управления скоростью двигателя PWM/PLL -режима

   13. Размер: 68*53 мм
