Micro SD -карта модуль интерфейс SPI TF Reader и карта записи с чипом преобразования уровня Farduino

Цена: 22руб.    (¥1.04)
Артикул: 612208021215
Доставка по Китаю (НЕ включена в цену):
96 руб. (¥4.5)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:翻倍倍
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥5.15109руб.
¥1.3329руб.
¥0.4410руб.
¥0.5512руб.
  • Информация о товаре
  • Фотографии

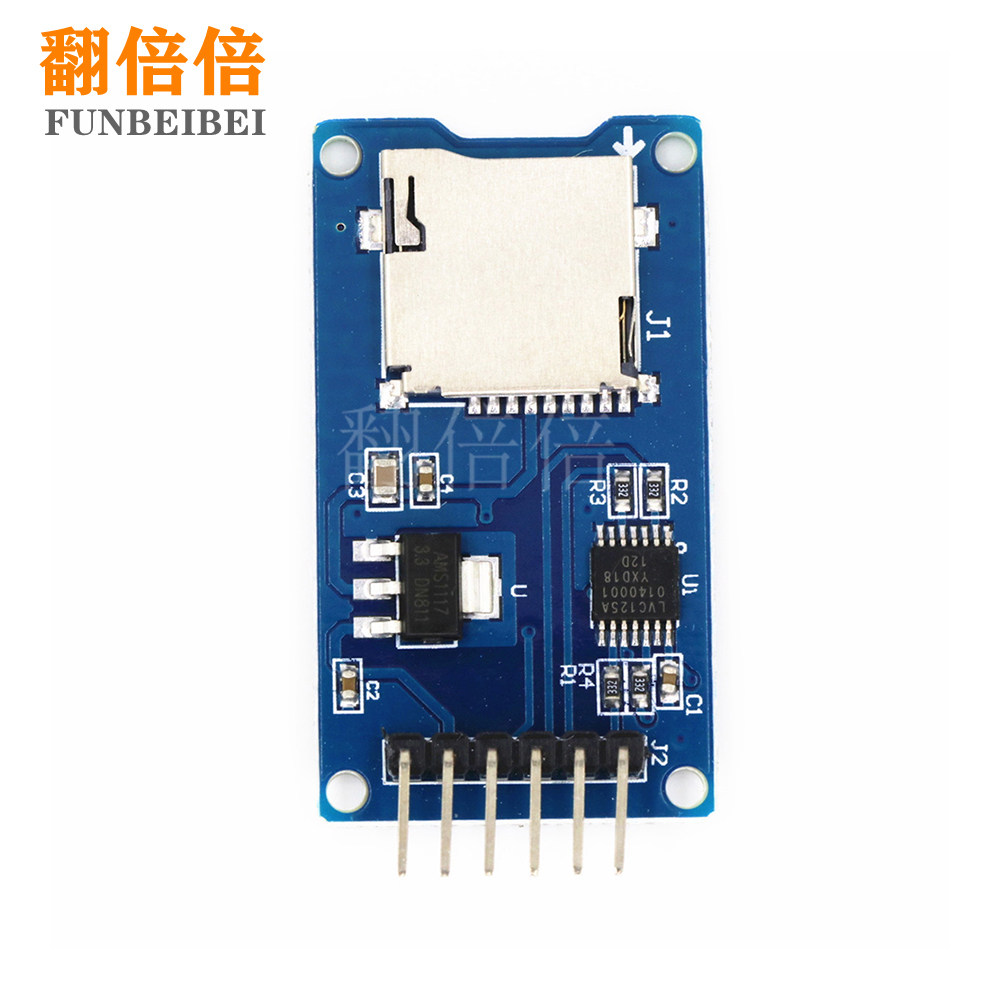

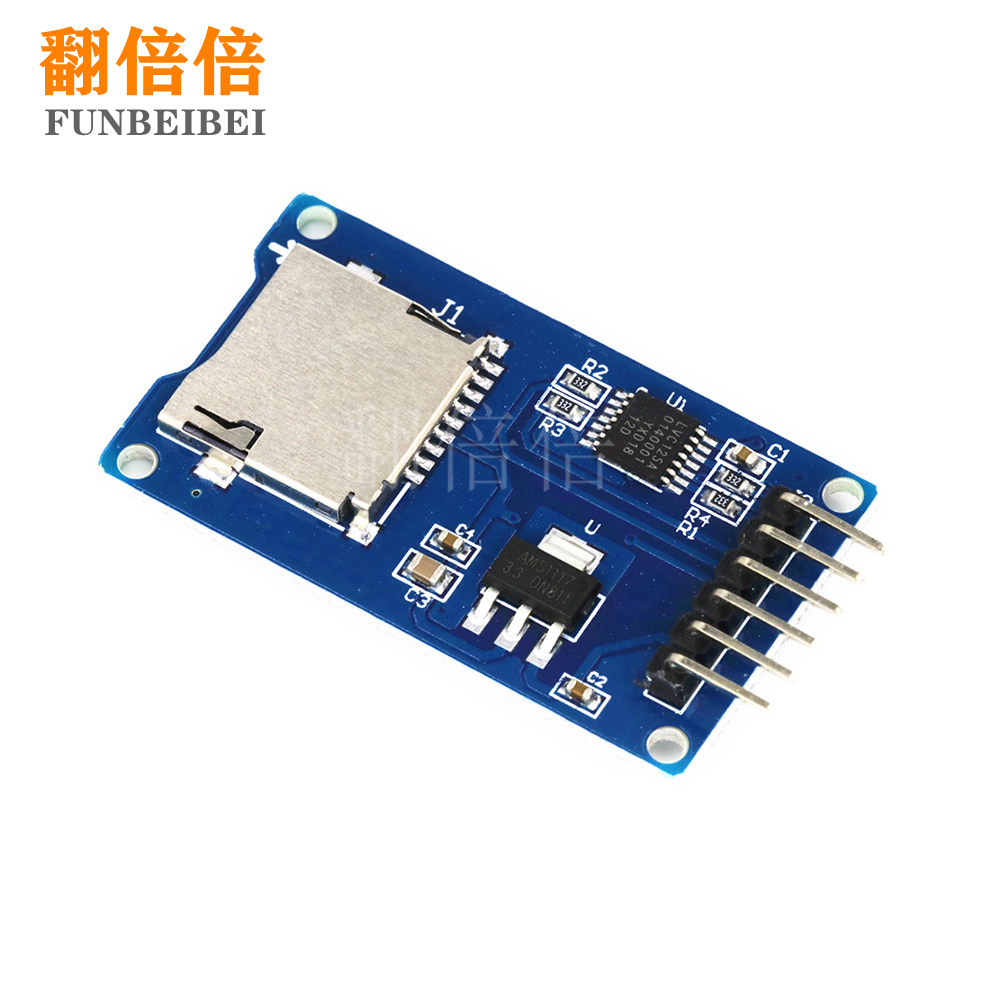

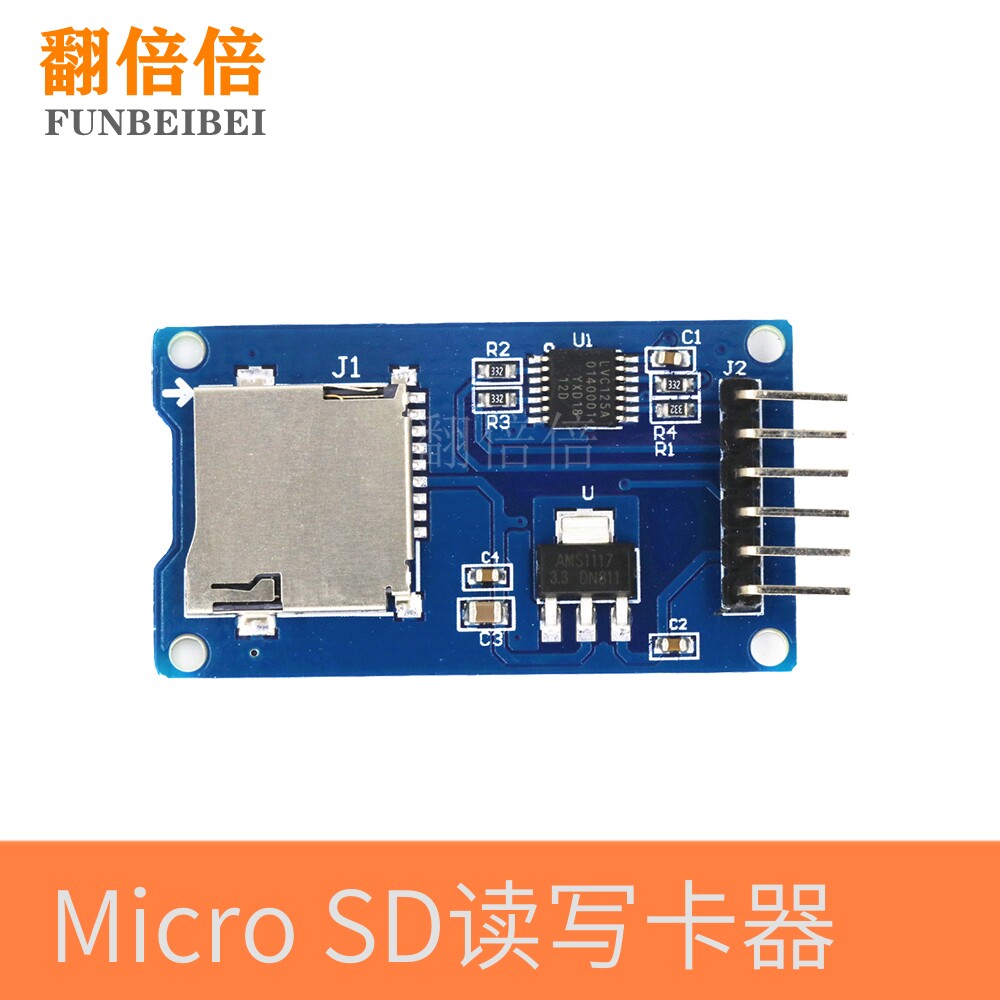

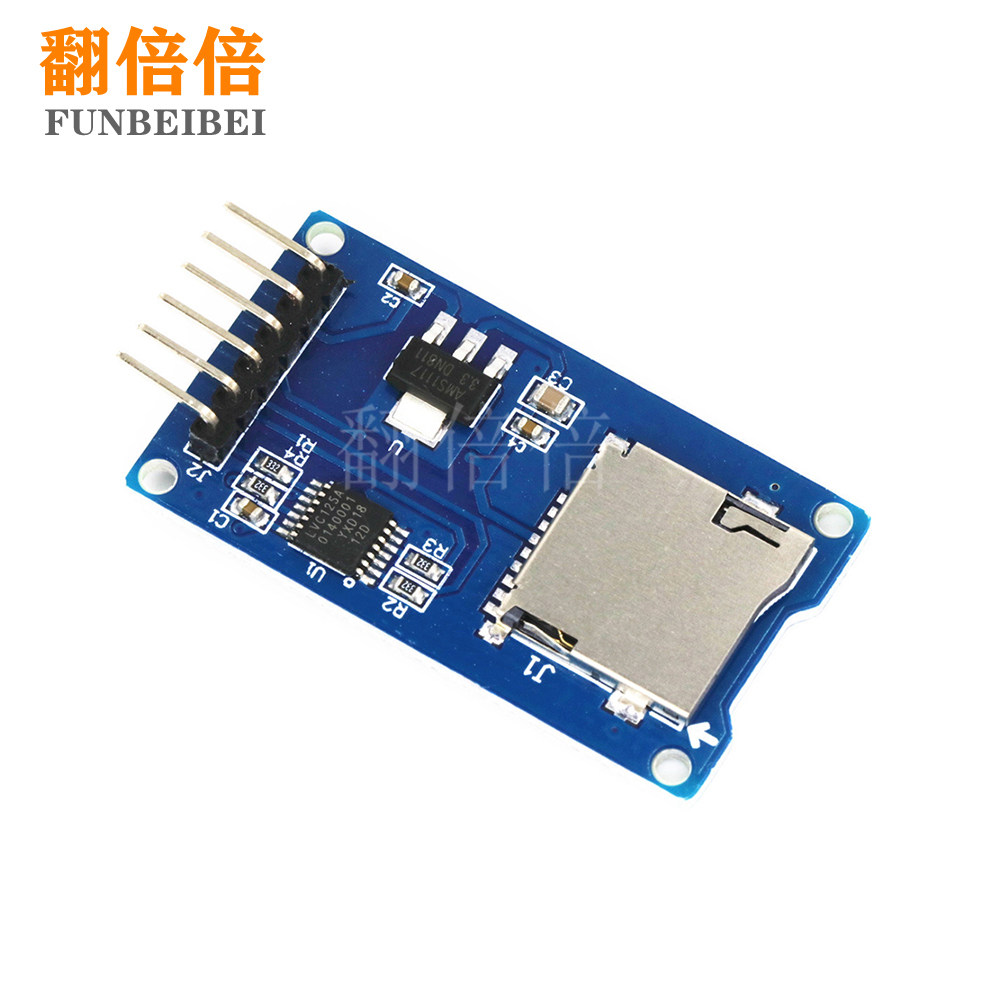

Этот модуль (адаптер карты MicroSD) представляет собой модуль чтения и записи Micro SD. Через файловую систему и драйвер интерфейса SPI одноразовая система микрокомпьютера с одной -хип может заполнить файлы на карте MicroSD для чтения и записи.Пользователи могут напрямую использовать библиотеку программ SD Card, которая поставляется с IDE для завершения инициализации и чтения карты

Для получения информации, пожалуйста, скопируйте веб -сайт Baidu Network Disk Скачать:

Характеристики модуля следующие:

1. Поддержка Micro SD -карта, карта Micro SDHC (карта с высокой скоростью)

2. Схема преобразования уровня схемы, то есть уровень интерфейса может быть 5 В или 3,3 В

3. Питание и источник питания составляет 4,5 В ~ 5,5 В, плата 3.3 В

4. Интерфейс связи является стандартным интерфейсом SPI

5.4 M2 VINT DESICTION



проект

Минимум

Типичный

Максимум

единица

Напряжение питания VCC

4.5

5

5.5

V

Текущий

0.2

80

200

mA

Уровень интерфейса

3.3 или 5

V

Тип карты поддержки

Micro SD -карта (<= 2G), карта Mirco SDHC (<=32G)

————

размер

42X24X12

mm

масса

5

g

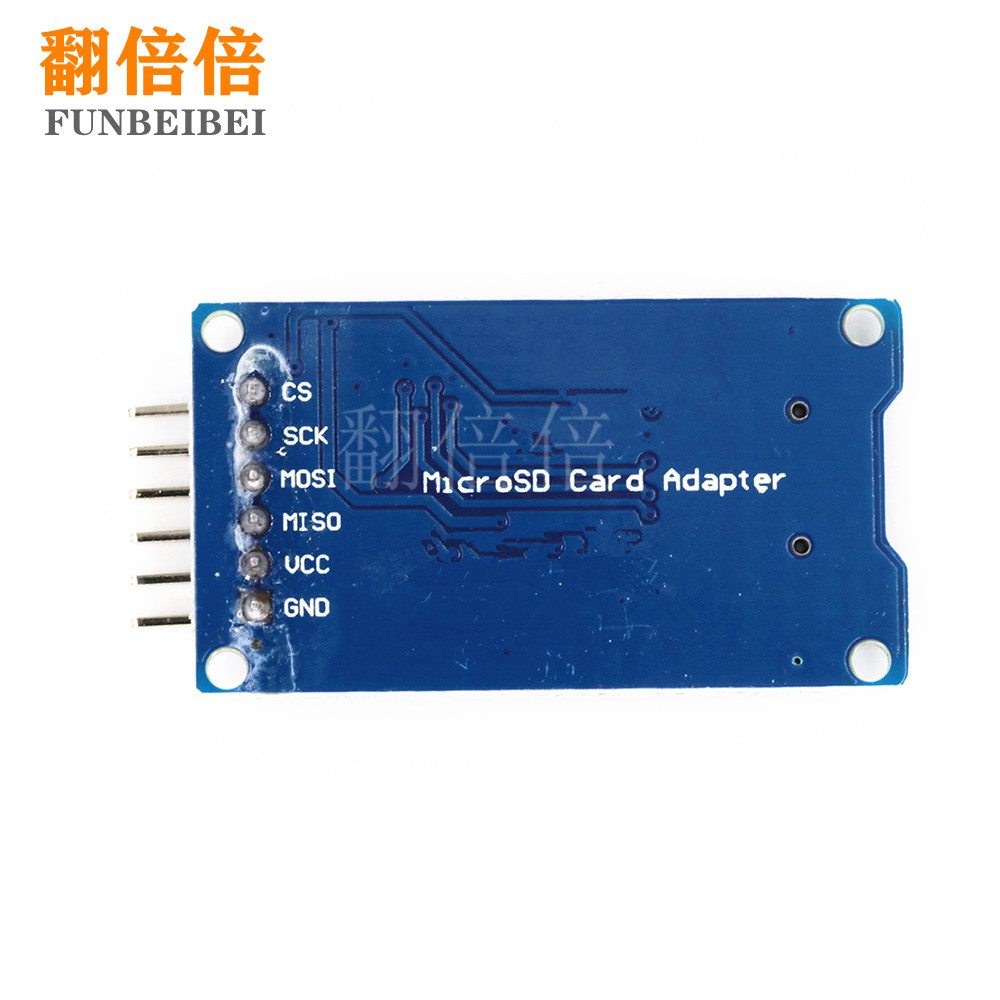

 Управление интерфейсом: В общей сложности 6 контактов (GND, VCC, MISO, MOSI, SCK, CS), GND - это земля, VCC является источником питания, MISO, MOSI, SCK - шина SPI, CS - это нога SIP;

3.3VСхема регулятора: 3.3 В выхода напряжения напряжения LDO - это чип преобразования уровня, источник питания Micro SD;

Схема преобразования уровня: Сигнал в направлении Micro SD -карты преобразуется в 3,3 В, а сигнал MISO карты MicroSD для управления направлением интерфейса также преобразуется в 3,3 В. Как правило, система микрокомпьютера с одной -хип -хип может считывать сигнал;
