Блок питания с зарядкой, модуль, литиевые батарейки, 4, 2v, 1A, схема
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Параметры продукта: | ||
Аккумулятор лития -лития -лития литий -лития железа фосфата 1a ток 4.2/3,6 В | ||
Внедрение продукции: |
преимущество:Режим переключения антигипертензивного режима выше линейной схемы зарядки, а нагрев намного меньше.Зарядный ток составляет 1А, а зарядка всего процесса сохраняется 1a.Не требуется дополнительного рассеяния тепла, уменьшая влияние теплового тепла на зарядный ток.Сократить время зарядки.Дополнительные литий -литий -полимерные батареи или литий -фосфатные аккумуляторы могут быть изменены на изменения настройки.
Параметр:
входить:4.5-9V
Выходное напряжение:4,2 В/3,6 В положительный и отрицательный 1% (литийная батарея по умолчанию на плате 4.2V)
Выходной ток:По умолчанию 1а
После тестирования на эффективность он будет подробно описан. Если покупатель проверяет эффективность само по себе, не рекомендуется проверить напряжение на боковой стороне аккумулятора. Пожалуйста, обратите внимание на пропуск к выбору в RS 0,1 Ом. Благодарность питания близок к плате. Влияние, рекомендуется увеличить тест конденсатора на входном терминале.Тесты тока напряжения не рекомендуются для чтения количества источника питания непосредственно с точными счетчиками тока.Текущий тест может быть непосредственно подключен к положительному электроду батареи, просто убедитесь, что аккумулятор может быть проверен большим количеством измерителя тока с большим количеством графиков.
Функции:
В всей версии используются керамические конденсаторы драгоценного металла, характеристики температуры X7R, производительность+безопасность+стабильность далеко за пределами конденсатора!
Медный ремень 5a Большой ток небольшой объемной индуктивность, полная магнитная магнитная потери, низкие помехи!
Одиночные наклейки на машины, общая 4 -мм ультра -тени, площадь небольших радиаторов, медная медь на спине удобна для установки и пасты
Основываясь на антигипертензивном DC-DC, эффективность намного выше, чем линейная зарядная цепь, а лихорадка намного меньше.Ток зарядки составляет 1А, но входной ток стоит только около 0,7А.
Дополнительные железо фосфатные батареи или обычные литий -ионные/литий -полимерные батареи могут быть установлены только один прыжок
Небольшой объем, 1 цент, размер монеты, зарядка 1А не нужно добавлять отдельное рассеяние тепла
При перегреве перегрев автоматически уменьшит ток, чтобы предотвратить сжигание
Вся версия сопротивления с высокой рецидивом, полный большой объем 1210 Многослойный керамический конденсатор с драгоценным металлом
Полный самостоятельный, двойной индикатор статуса зарядки
Дополнительные параметры продукта:

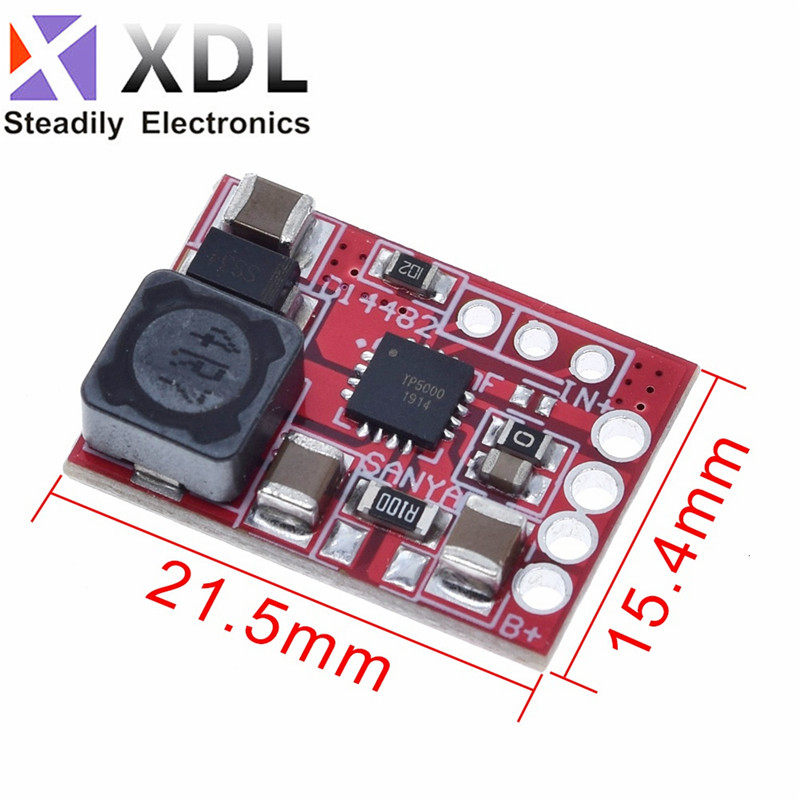

Громкость: 21,5 мм*14,5 мм*4,2 мм, ультра -титульный и супер маленький, 1 цент монеты большая, однопользованная наклейка фоновая сварка сварки рефлюкса
Введите: 4,5-9 В (рекомендуется не превышать 7 В)
Выходное напряжение: 4,2 В/3,6 В положительный и отрицательный 1% выбор перемычки
Выходной ток: по умолчанию 1A может быть настроено 0,5-2A, и для увеличения рассеивания тепла больше 1,5A
4 клеммы проводки, 2 входа, 2 батареи и сварки с прямым вставленным светодиодом
Инструкции:

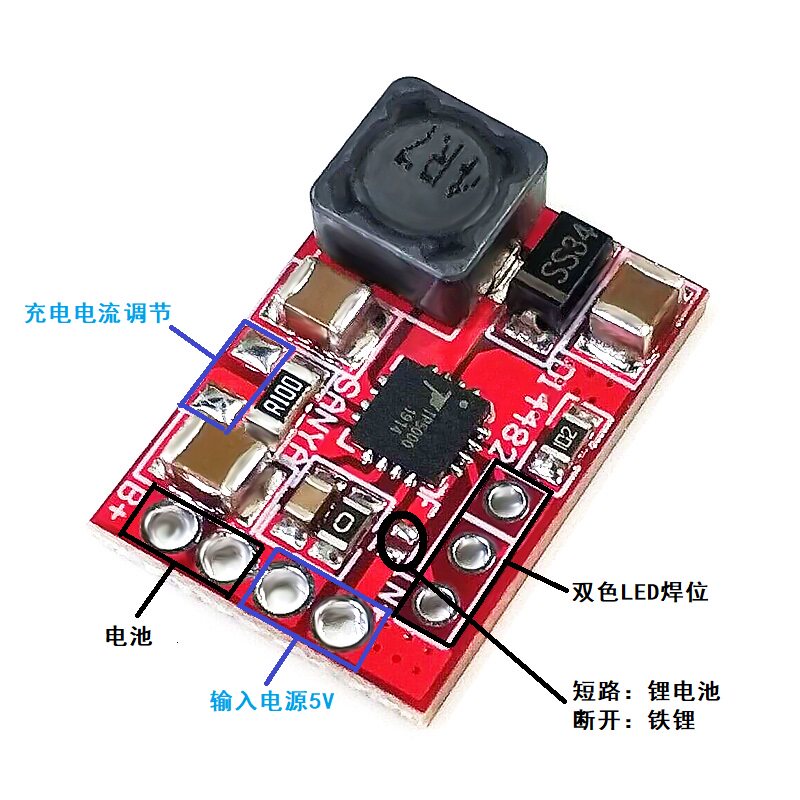

Красно -зеленый или красно -зеленый световой диоды прикрепляются с цепью. Вам нужно приваривать их к цепи. Как показано на карте ребенка, самая длинная нога, средние и длинные ноги близки к чипу Самая короткая нога находится рядом с внешними.
Конец источника питания подключен к источнику питания 4.5-7V, а ток должен быть больше, чем зарядный ток. В настоящее время зеленый свет включен
Аккумулятор подключен к литийной батареи или литийной железной фосфатной батареи. Если аккумулятор должен быть заряжен, он покраснеет
Если вам нужно настроить ток, измените ток, который вам нужен на текущем резисторе отбора проб.Напряжение выборки составляет 0,1 В, ток = 0,1/значение сопротивления
Схема была приварена с 0,1 европейским сопротивлением, и есть пустая позиция
Сварка сопротивления 0,2 евро, ток установлен на 1,5а
Европейское сопротивление 0,1 сварено на пустом уровне, а ток устанавливается на 2А при 2А
Разборка исходного R100 (0,1 евро), сварка сопротивления 0,2 евро, а ток установлен на 0,5A
Ток зарядки превышает 1А
Если вам нужно заполнить обычную литиевую батарею (3,6 или 3,7 В. Деседовое напряжение 4,2 В), пожалуйста, нажмите на каплю олова на точке сварки платы.
Если вам нужно зарядить литиевый железо фосфатный аккумулятор (3,2 В. Точка DECEPSED 3,6 В), пожалуйста, удалите сварку на точке сварки FID F
