MAX7219 Большой битва 2088AS Drive Display Модуль 60*60 мм одно отдельный управляющий привод для отдельной машины

Цена: 313-841руб.    (¥14.8)
Артикул: 610836048998

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:米兰原创设计礼服馆
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥1583 339руб.
¥551 163руб.
¥15317руб.
¥19.99423руб.
  • Информация о товаре
  • Фотографии
Цвет: 2008 модуль, 2008 модуль 2 один, 2008 модуль 4 один

Скачать информацию: https://pan.baidu.com/s/17h6lcv8sfyxl2qiz0bn3aw



Этот модуль сочетается с 60*60 мм, 2088AS.8*8 -точкой. Эта область точечной линии в четыре раза превышает обычно используемой линии 1088 точек, которая является более четкой и более подходящей для длинного дисплея.Плата драйвера использует чип MAX7219. Конструкция имеет вертикальные и горизонтальные интерфейсы, которые можно подключить горизонтально или использовать в качестве эталонной процедуры, такой как вертикальные уровни.



 MAX7219 ДаИнтегрированный драйвер отображения серийного входа/вывода Co -Cathode, который соединяет микропроцессоры и 8 -дигит 7 -сегментный цифровой светодиодный дисплей, также может подключить линейную диаграмму или 64 независимых светодиодов.ЧтоВключая энкодер BCD на чипе, многоуровневую схему сканирования, драйвер сегмента и статическую оперативную память 8*8, используемая для хранения каждого данных.Только один внешний регистр используется для установки тока сегмента каждого светодиода.

Удобный четырехказанный последовательный интерфейс может подключить универсальный микропроцессор.Каждое данные могут обращаться без переписывания всех отображений при обновлении.MAX7219 также позволяет пользователям выбирать или не кодировать каждые данные.
Все устройство содержит 150μРежим закрытия низкой мощности, аналоговый и цифровой контроль яркости, ограниченный регистр сканирования позволяет пользователям отображать 5-8-разрядные данные и режим обнаружения, который позволяет всем светодиодам светиться.



нужно всего лишь3индивидуальныйIOТы можешь вести1Точка!Там нет мерцания, когда отображается точечная матрица!Уровень поддержки!



Параметры модуля:

1.Один модуль может управлять одним8*8Коридор Джун Инь Дот

2.Модуль рабочее напряжение:5V

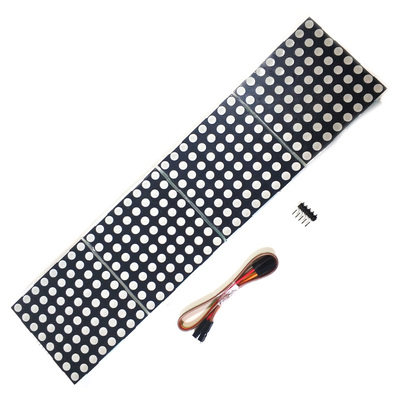

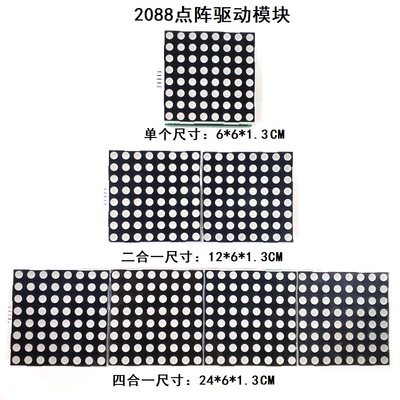

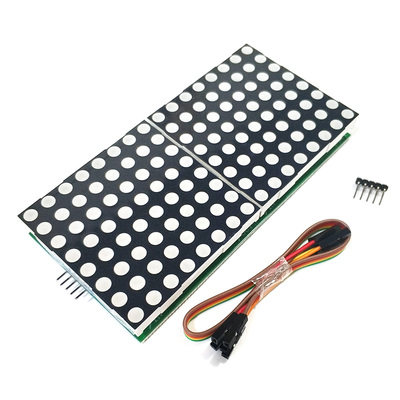

3.Размер модуля: одиночный 60*60 мм, два -один 120*60 мм, четыре -ин -один 240*60 мм

4.принестиФиксированное отверстие для винта, диаметр3MM

5.Модуль с интерфейсом ввода и вывода, поддерживая несколько модульных соединений



Описание проводки:

1.Левая сторона модуля - это входной порт и выходной порт справа.

2.При управлении единым модулем вам нужно только получить входной портCPU

3.Несколько модуля -Уровень, № 11Входной терминал подключение модуляCPU, Выходное конечное соединение2Входной терминал модуля, № 12Выходной конец модуля3Вход в конце модуля, так далее...

к51Пример:

VCC  →  5V

GND  →  GND

DIN  →  P2.0

CS   →  P2.1

CLK  →  P2.2

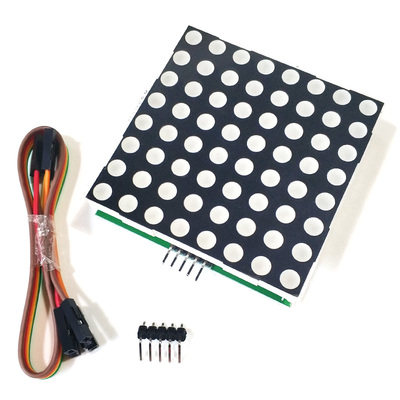

Список доставки:

1.MAX7219Точечный модуль(Продукты с небольшим количеством матрицы были протестированы)

2,20 см линии Dupont 5p

3. Точка иглы 2.54-5p,(1 сварка, 1 без сварки)
