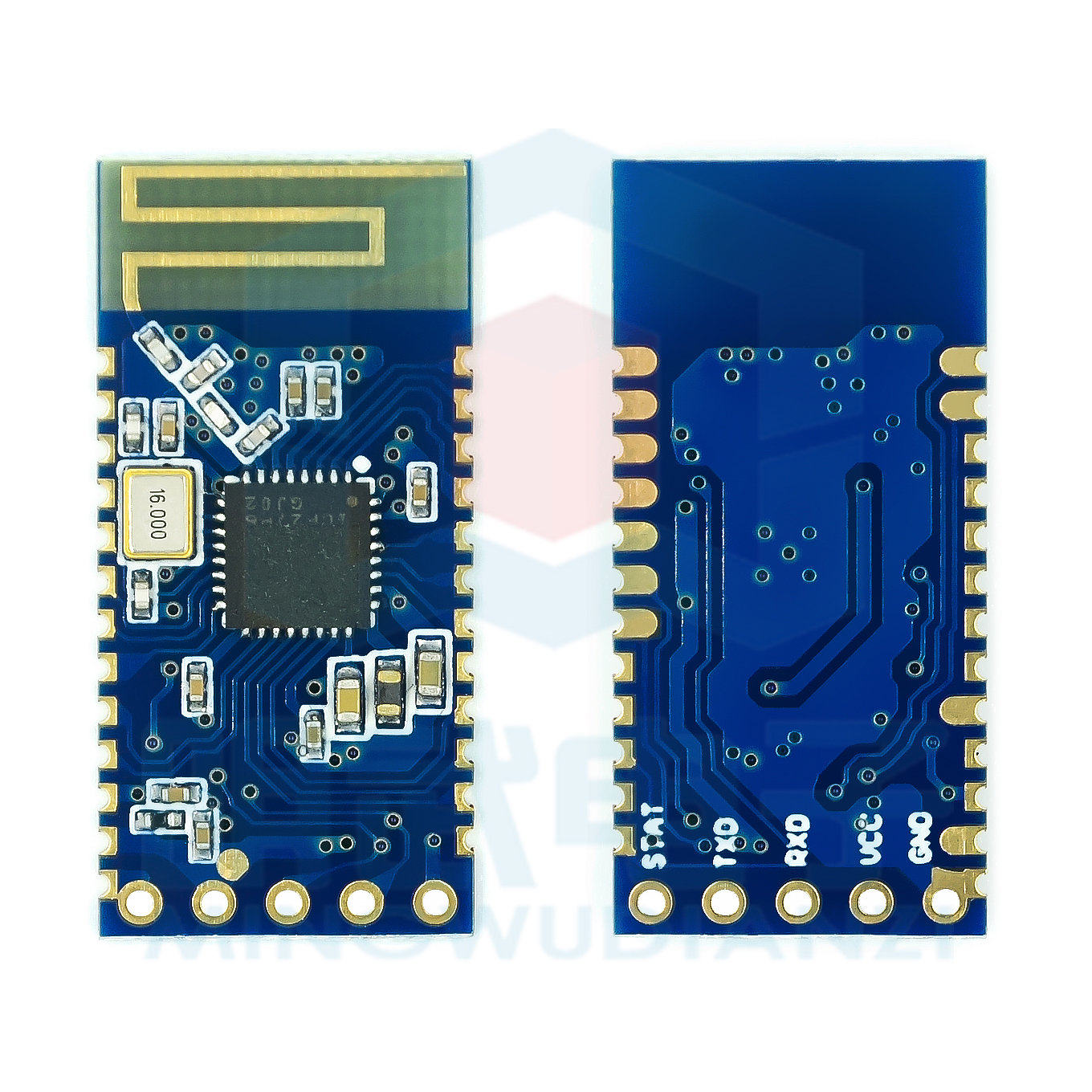

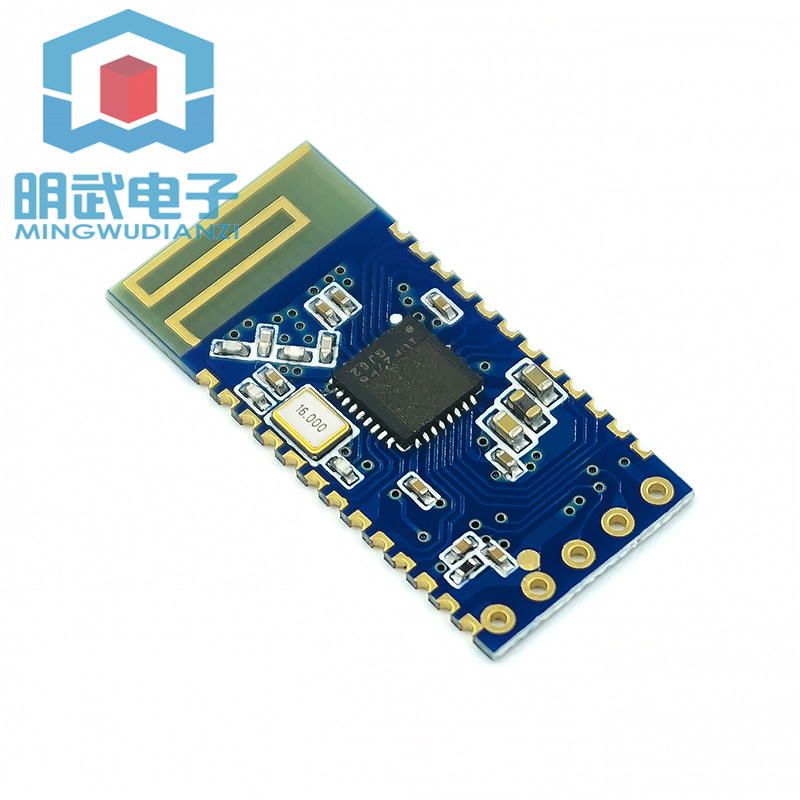

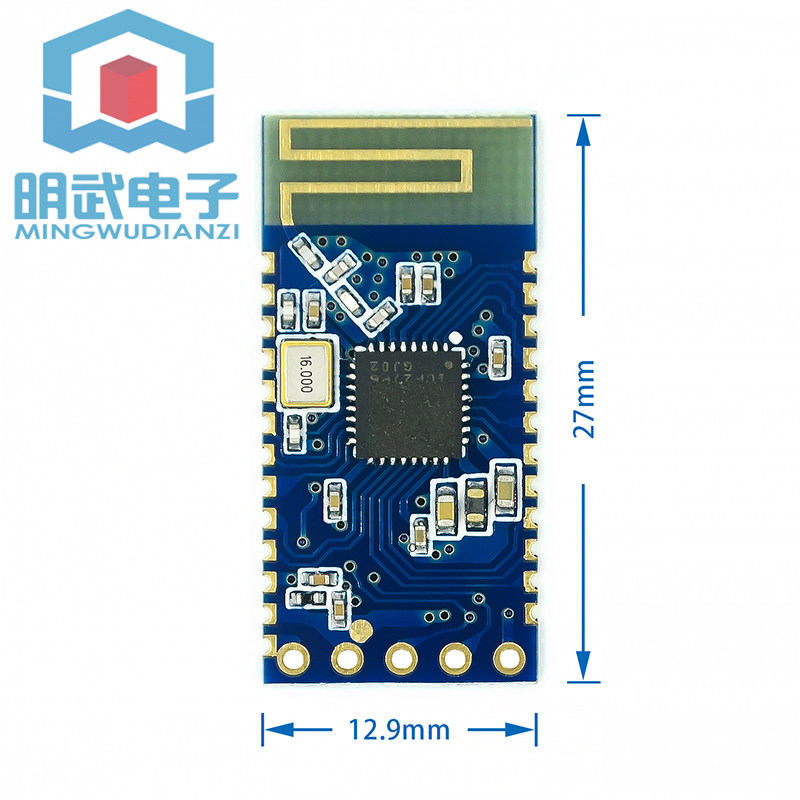

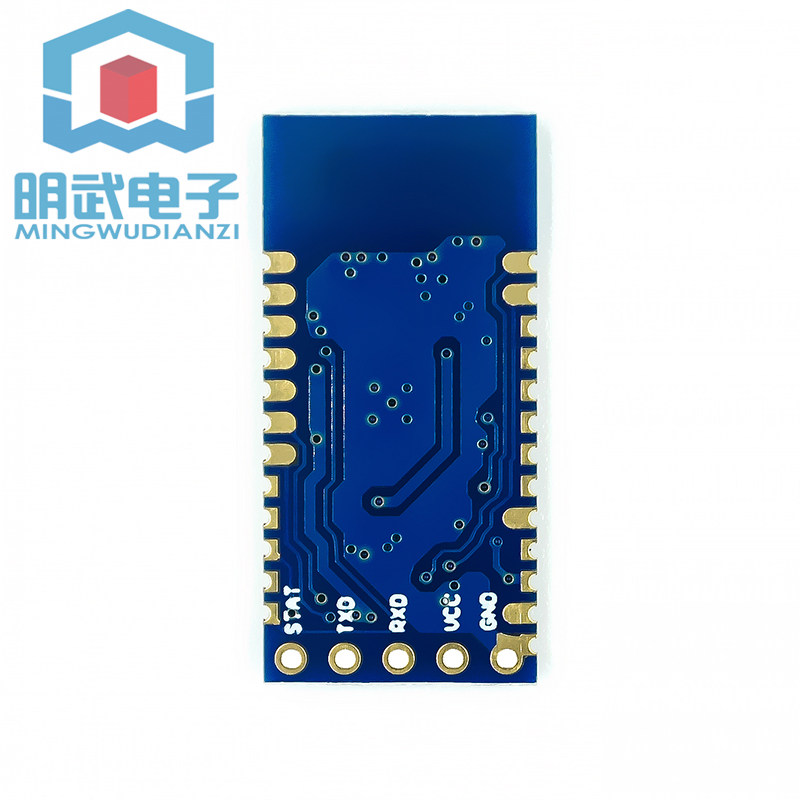

JDY-24M Bluetooth-сетка сетевой сетевой модуль Zigbee беспроводной трансивер Ibeacon ble Data Transparence

Цена: 147-176руб.    (¥6.95)
Артикул: 607453916737
Доставка по Китаю (НЕ включена в цену):
85 руб. (¥4)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:都会明武电子
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥6.5138руб.
¥27.4579руб.
¥2.4953руб.
¥13.4284руб.
  • Информация о товаре
  • Фотографии
Цвет: Bluetooth-патч JDY-24M, Опорная пластина пуговицы для патч-приварки JDY-24M

1. Введение продукта

   JDY-Сетевая функция Bluetooth 24M поддерживает прозрачную передачу «главный-подчиненный», iBeacon, зонд BLE, обнаружение iBeacon, сеть MESH. Большое количество сетей MESH поддерживает 65535 сетевых устройств. Он использует многоскачковую беспроводную технологию предотвращения столкновений. Скорость сетевой связи поддерживает 50 мс для отправки 17-байтовых данных. Один модуль поддерживает узлы маршрутизации и терминальные узлы. Узел маршрутизации поддерживает ретрансляцию данных (низкое энергопотребление не поддерживается), а терминальный узел поддерживает низкое энергопотребление (автоматически переходит в режим сна после нажатия кнопки для пробуждения и отправки данных). Для работы в сети JDY-24M обычно требуется только настройка сетевого NETID и короткого адреса. Модуль автоматически подключится к сети. Когда сетевой модуль взаимодействует с приложением, это эквивалентно прозрачной передаче. Это значительно облегчает пользователям разработку приложений, совместимых с приложениями старых продуктов.



2. Характеристики продукта

1: Поддержка мобильного телефона (iOS, Android) прозрачность данных приложения (около 1MA Рабочий теч)

2: модуль поддержки и владелец модуля от передачи высокой скорости

3: Поддержка функции iBeacon (ультра -low Power Earnage)

4: Поддержите функцию зонда ibeacon

5: Поддержите функцию зонда Bluetooth

6: Поддержите многооткрытый подчиненный режим.

7: Поддержка Bluetooth -сетка (сетевая передача последовательных данных, управление выводом io, управление кнопками ввода)

8: Mesh отправляет данные для отправки данных для поддержки ответа и неконтролируемой связи

9: сетевое пульт дистанционного управления





Четыре,Технические характеристики



Тип

Технические характеристики

Рабочее напряжение

1.9 – 3.6V

Рабочая Температура

-40 - 85°C

Большая мощность запуска

+4dbm

антенна

Антенна пластины

Получение чувствительности

-96dbm

SMT -сварка температура

<260 ℃

Интерфейс связи

UART

средний ток

НетРежим сетки пробуждение (прозрачный) ток

Около 1 мА

НетСетчатая режим - легкий сон с машины

В пределах 200UA (связанный с интервалом вещания)

Режим сетки пробуждать ток связи

Около 4 мА

Сетчатый ток сна

3uA

Глубокий спящий режим

3 uA



пять,Заводская конфигурация по умолчанию

последовательность

Функция

параметр

В инструкции

1

скорость передачи данных

115200

AT+BAUD8

2

Модуль короткий адрес

После MAC -адреса2байт



3

Идентификационный номер сети

1189

AT+NETID1189

4

K1 Целевой короткий адрес

FFFF

AT+KEY1,FFFF,1,1

5

K2 Целевой короткий адрес

FFFF

AT+KEY2,FFFF,2,1

6

K3 Целевой короткий адрес

FFFF

AT+KEY3,FFFF,3,1

7

K4 Целевой короткий адрес

FFFF

AT+KEY4,FFFF,4,1

8

K5 Целевой короткий адрес

FFFF

AT+KEY5,FFFF,5,1

9

Переключение пароля приложения подключения

закрыть

AT+TYPE0

10

Пароль подключения приложения

1234

AT+PIN1234

11

Название вещания

JDY-24M

AT+NAMEJDY-24M

Последовательный портATНабор инструкций

JDY-24MОтправка последовательного порта модуляВ инструкции должен добавить r n

последовательность

инструкция

Функция

по умолчанию

1

AT

Инструкция тестирования

-

2

AT+RESET

Положение перегрузки

-

3

AT+VERSION

Версия прошивки

-

4

AT+LADDR

читатьMAC-адрес

-

5

AT+NAME

Процедура чтения и письма

JDY-24M

6

AT+PIN

Подключите настройки пароля

1234

7

AT+TYPE

Открыть ли метод подключения пароля

0

8

AT+BAUD

скорость передачи данных

115200

9

AT+DISC

Отключить

-

10

AT+STAT

Прочитайте статус соединения

0

11

AT+STARTEN

Настройки сна

1

12

AT+ADVINT

Интервал вещания

1

13

AT+POWR

Запуск мощности

3

14

AT+ROLE

Настройка рабочего режима

0

15

AT+SLEEP

Инструкция сна

-

16

AT+DEFAULT

Восстановить заводскую конфигурацию

-

17

AT+INQ

Поиск хоста с трансляции машины

-

18

AT+STOP

Прекратить вещание

-

19

AT+CONN

Подключить список сканированияидентификационный номер

-

20

AT+CONA

инструкцияMac Adder Connection

-

21

AT+BAND

СвязываниеMAC-адрес

-

22

AT+CLRBAND

Четкое связывание

-

23

AT+SRBAND

Соединение сильной машины периферического сигнала

-

24

AT+MESH

Сетка отправить данные

-

25

AT+KEY

Конфигурация параметра ключа

-

26

AT+NETID

СетьКонфигурация идентификационного номера

1189

27

AT+MADDR

Настройки короткий адрес

За адресом MAC

28

AT+MCLSS

Тип сетевого оборудования

0 (маршрутизатор)

29

AT+FRIEND

Добавить частных друзейMAC-адрес

000000000000

30

AT+CLRFRIEND

Очистить друзья личного пароля



31

AT+FRTYPE

 Друг тип

0

32

AT+IBUUID

Конфигурация uuid's ibeacon



33

AT+MAJOR

Основная конфигурация IBEACON

000A

34

AT+MINOR

Маленькая конфигурация Ibeacon

0007

35

AT+IBSING

Конфигурация петь Ibeacon's Sing



36

AT+ENLOG

Переключатель выходного выхода последовательного порта

1 (открытый)

MESHТаблица коротких адресов (MADDR)

адрес

Функция

иллюстрировать

0XFFFF

Вещательный адрес

Короткий адрес устройства не может быть настроен0XFFFF

0X0002приезжать0XFF00

Одиночный адрес

Адрес устройства (пользователь устанавливает короткий адрес в этом диапазоне)

0X0001

Адрес центральной машины

Центральная машина

0xFF01приезжать0XFFFE

Системный адрес

Обычно не рекомендуется использовать

Примечание. Короткий адрес эквивалентен устройству в сетиIDНет.

     Данные вещания, все оборудование в сети может быть получено

     Одноадресные данные, только устройство с указанным адресом может получать данные.
