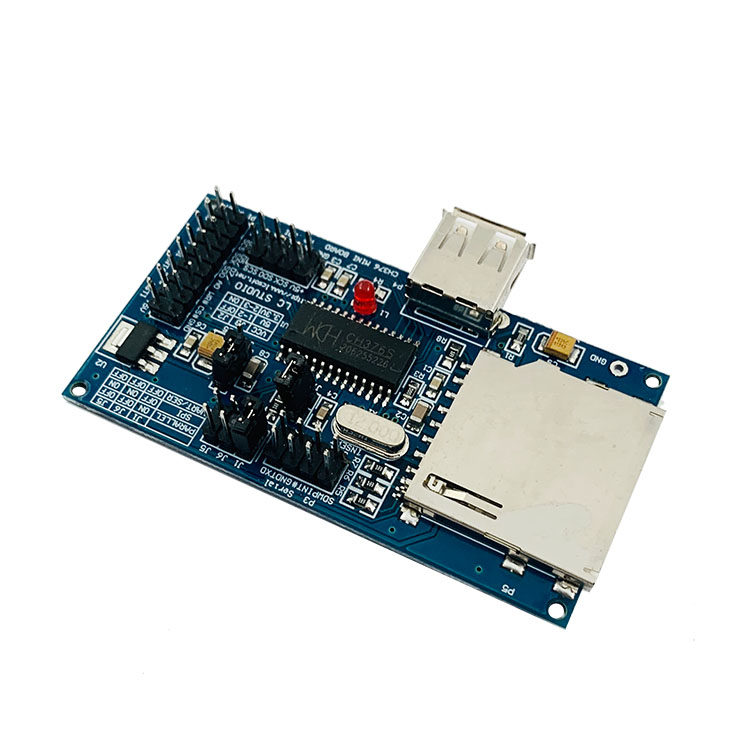

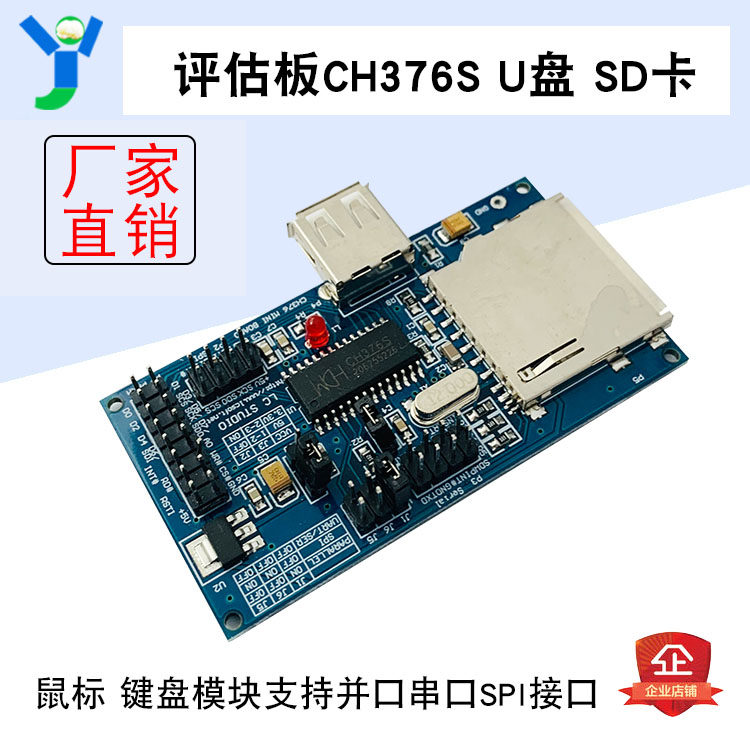

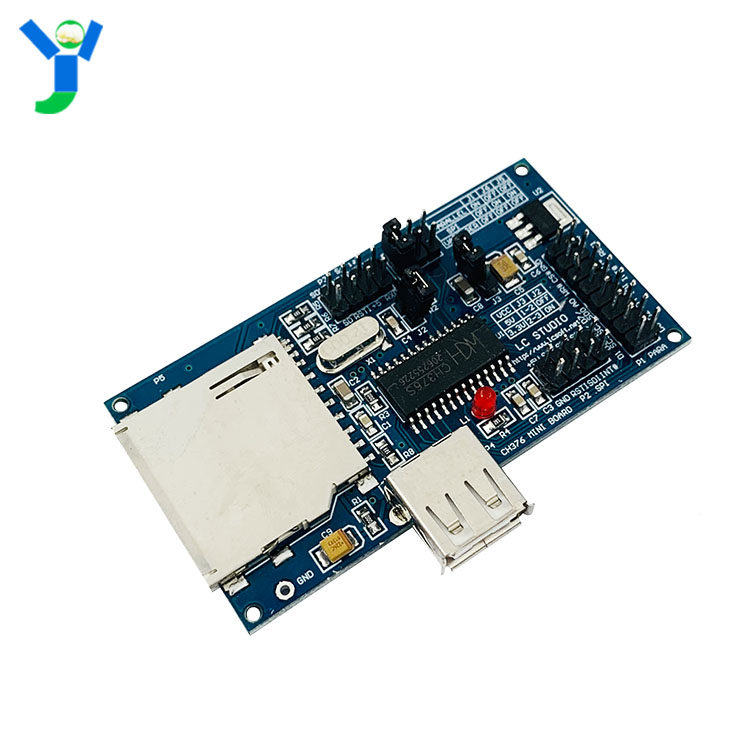

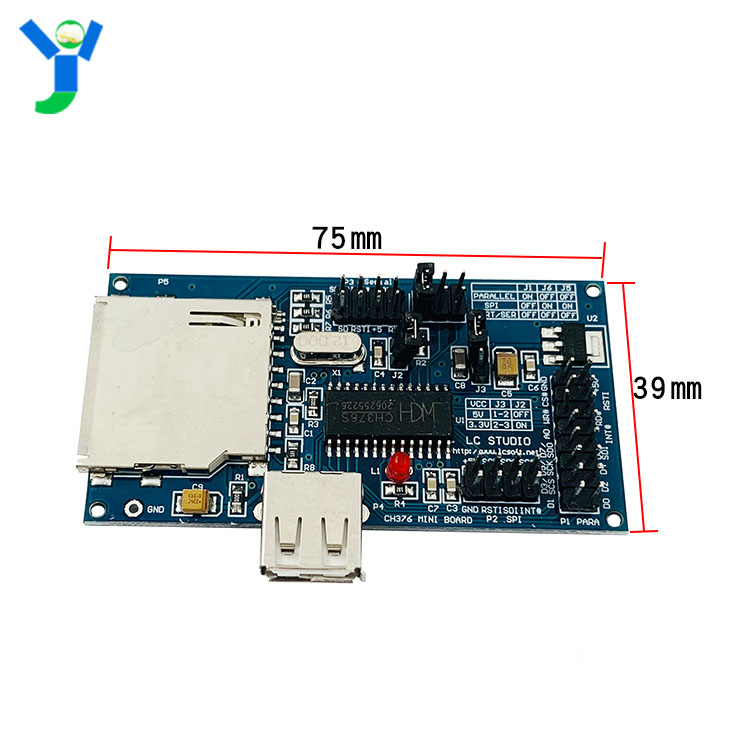

CH376S Оценка модуль разработки U Диск SD -карта поддержка мыши и интерфейс серийного порта рта
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Инструкции по использованию:
Адрес загрузки данных: http://pan.baidu.com/s/1eQ02esi
Основным устройством в плате оценки является чип CH376S, но некоторые сигналы на рисунке названы в честь CH375 или CH374.
Crystal X1 - это стандартный 12 МГц.Настоятельно рекомендуется сократить длину соответствующего свинца, чтобы уменьшить помехи.
Конденсатор C4 используется для того, чтобы внутренний узел мощности был связан, чтобы уменьшить EMI в процессе передачи USB.
P4 -это USB -порт, который может использоваться как для USB -хоста, либо для устройства USB. Ошибка данных сброса или внутренней ОЗУ, вызванная CH376 или одноразличным микрокомпьютером.Если это внешний жесткий диск USB, то сопротивление R1 следует заменить индуктивностью с меньшим сопротивлением постоянного тока или набором питания 5 В, непосредственно обеспечивает более крупный рабочий ток (выше 500 мА) для внешнего жесткого диска.Кроме того, способность конденсатора деградации мощности USB-хоста C9 не может быть слишком мала, а емкость велика (должна быть больше 100 мкФ), чтобы уменьшить колебание напряжения питания, когда USB-устройство только вставлено.
P5 - это SD -карта, которая может быть преобразована в SD -карту стандартного размера.Сопротивление R3 используется для ограничения тока выхода на внешнюю SD -карту и избежать короткого времени напряжения питания при вставке SD -карты.
P1 представляет собой 8-битный сигнал, который используется для подключения параллельного порта однокополосного микрокомпьютера. Int#обязательно.
P2 -это сигнальный порт серийного порта SPI.
P3 -это сигнальный порт асинхронного последовательного порта.P3 также обеспечивает SDWP и подключаемость -в сигнальных линиях SDINSERT для карт SD.
Вышеуказанные порты коммуникации P1, P2 и P3 также могут обеспечить питание 5 В для этой платы оценки снаружи и предоставлять дополнительные аппаратные сигналы для сброса аппаратного обеспечения для контакта CH376 RSTI. , тогда CH376 должен быть CH376, обеспечивает тот же сигнал сброса, что и одна машина.Обратите внимание, что длина линии сигнала между этой платой оценки и отдельным микрокомпьютером должна быть как можно больше.
J3 используется для выбора рабочего напряжения чипа CH376.По умолчанию напряжение 5 В, но когда рабочее напряжение одноразделенного микрокомпьютера равен или ниже 3,3 В, вы можете выбрать напряжение 3,3 В для CH376.Когда рабочее напряжение чипа CH376 составляет 5V, J2 должен быть отключен.
J1, J5 и J6 используются для выбора интерфейса связи между CH376 и одноэ.
Если J1 короткий, J5 отключен, а J6 отключен, то 8 -битный порт;
Если J1 отключен, короткое соединение J5, короткое соединение J6, то интерфейс SPI;
Если J1 отключен, J5 отключен, а J6 отключен, это асинхронный последовательный порт.
Некоторые примеры могут использовать информацию о состоянии отладки последовательного порта одноразового микрокомпьютера. Программное обеспечение отладки.Если используется плата оценки CH375, J2 может быть подключен к компьютерному последовательному порту; моделирование серийного порта.
Когда совет по оценке CH375 работает над напряжением питания 5 В, необходимо добавить резистор R0, и должен быть добавлен регулятор D4 3,3 В. Резистор R0 должен быть удален.По умолчанию - источник питания 5 В.
