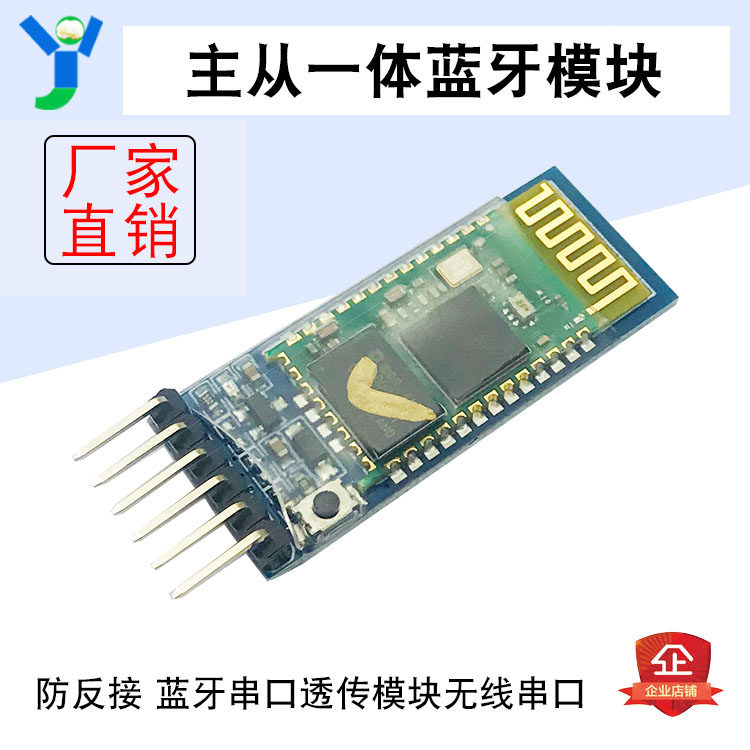

HC-05 Основной тройной модуль Bluetooth Unlimited Последовательный модуль передачи передачи Совместимый
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Описание продукта:
Скачать информацию: http://pan.baidu.com/s/1o6binds
http://pan.baidu.com/s/1bHFbP0
Напоминание: не получайте питание от сигнальной стопы, оно напрямую сгорит модуль
Убедитесь, что каждый модуль протестирован.Прибыль скудна, не предоставляется техническая поддержка и возврат и обменные услуги
Пожалуйста, рассмотрите это перед покупкой!
Параметры модуля:

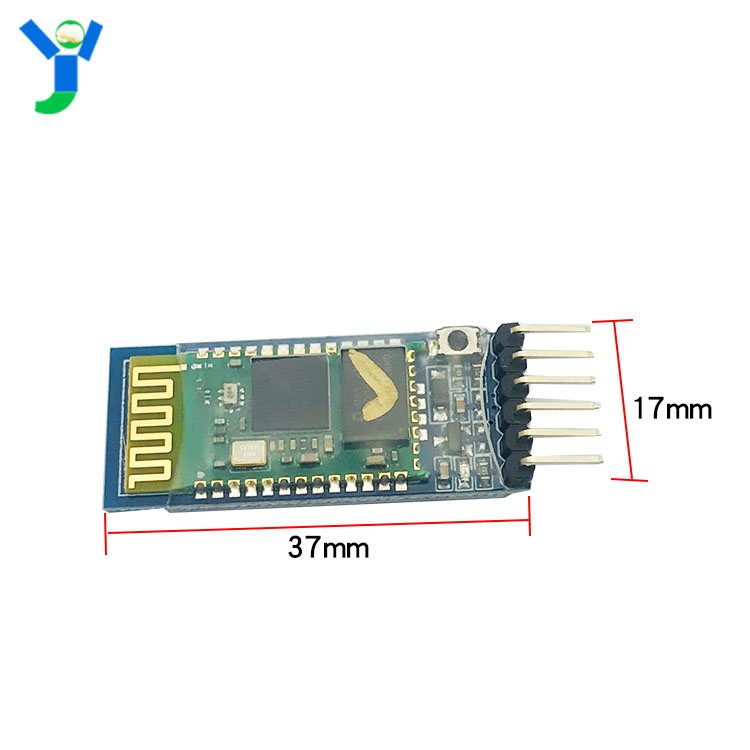

1. PCB Размер: 37,3 мм (длинный)*15,5 мм (ширина)
2. Вес: 3,5 г
3. Входное напряжение: 3,6 В-6 В, запрещено более 7 В
4. Силовая анти -анти -кондиционирование, а анти -модуль не работает
5. свинец 6 футов: en/vcc/gnd/rxd/txd/state (состояние Bluetooth приводит к ногам, выходной низкий уровень не подключен, и выходной высокий уровень после подключения)
6. С индикатором состояния подключения светодиодная флэшта указывает, что нет соединения Bluetooth; светодиодная медленная вспышка указывает на вход в командный режим AT
7. Зависимый чип напряжения напряжения 3,3 В, входное напряжение DC 3.6V-6V; Когда не соединяется, ток составляет около 30 мА (из-за вспышек светодиодных фонарей, ток находится в изменяющемся состоянии); после успешного сочета Ток составляет около 10 мА.
8. Уровень интерфейса составляет 3,3 В, что может непосредственно подключать различные одно -хип -микрокомпьютеры (Arduino/51/AVR/PIC/ARM/MSP430 и т. Д.), И 5 -вагольный микрокомпьютер также может быть подключен непосредственно.Прямо подключитесь к одному последовательному порту микрокомпьютера, вы не можете передать чип MAX232!
9. Допустимое расстояние передачи составляет 10 метров, и можно превышать 10 метров, но не гарантирует качество соединения
10. После успешного спаривания его можно использовать в качестве полного последовательного порта.Нет необходимости понимать какой -либо протокол Bluetooth, но поддерживает только 8 -бит данных, 1 стоп -бит и не подготовленный формат связи.Это также наиболее часто используемый формат связи, который не поддерживает другие форматы!
11. Нажмите кнопку, а затем включите модуль Bluetooth, чтобы ввести режим AT, установить параметры и информацию запроса
12. Вы можете переключить режим хоста и рабов через команду AT
13. Скорость по умолчанию модуля составляет 9600, пароль спаривания по умолчанию-1234, имя по умолчанию-HC-05
14. Защита с прозрачной трубкой тепловой усадки
1. Здравый смысл (очень важный):
TXD: Отправьте конец, обычно указывает на то, что это ваш собственный концом. Нормальная связь должна подключить RXD другого устройства.
RXD: приемный конец обычно выражается как собственный приемный конец. Нормальная связь должна подключить TXD другого устройства.
При нормальном общении TXD всегда будет подключать RXD устройства!
Самостоятельно спонтанное: когда нормальное общение, RXD подключает TXD других устройств, поэтому, если вы хотите получить данные, отправленные самостоятельно, как следует из названия, то есть вы получаете свои собственные данные, то есть ваш собственный TXD непосредственно подключено к RXD, который используется для проверки отправки и получения себя, является ли она нормальным, является самым быстрым и самым простым методом испытаний. Когда возникает проблема, сначала сделайте тест, чтобы определить, является ли продукт неисправным.Также известен как тест кольца.
2. Логика уровня:
Уровень TTL: обычно данные указывают двоичный файл, указывает, что+5V эквивалентен логике"1", 0 В эквивалентен логике"0", Называемой системой сигналов TTL, которая является положительной логикой
RS232 Уровень: используйте от -12V до -3V, эквивалентно логике"0",+3v до+12v логический уровень, эквивалентный логике"1"Это негативно
3. Характеристики продукта:

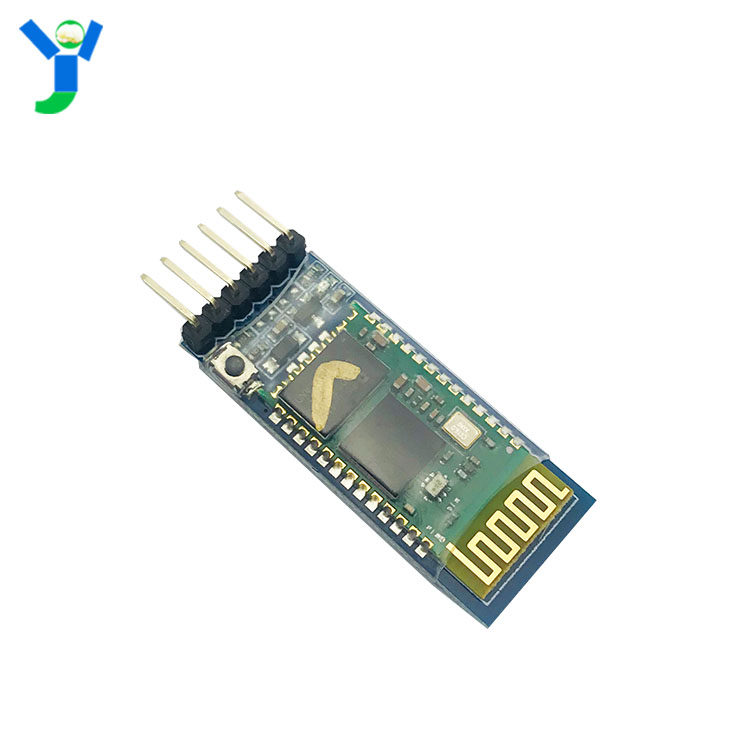

1. Модуль Core использует HC-05 из модуля. Ведущий интерфейс включает в себя VCC, GND, TXD, RXD, контакты с ключами, состояние соединения Bluetooth.
2. Светодиод Указывает состояние соединения Bluetooth. Флэша указывает на то, что нет соединения Bluetooth. Медленная вспышка указывает, что вход в режим AT, Double Flash указывает на то, что Bluetooth подключена и открыта порт
3. Анти -Counter -Connecting Diode с нижней пластиной, с 3,3 В LDO, входным напряжением 3.6 ~ 6 В, ток составляет около 30 мА, когда не пары, около 10 мА после спаривания, а входное напряжение запрещено более 7 В!
4. Уровень интерфейса составляет 3,3 В, что может непосредственно подключить различные одно -хип -микрокомпьютерные аппараты (51, AVR, PIC, ARM, MSP430 и т. Д.). Однопроизводительный аппарат 5V также может быть подключен непосредственно без MAX232 и не может пройти MAX232 !
5. Допустимое расстояние от открытого пространства составляет 10 метров (уровень мощности - класс 2), что также возможно превышать 10 метров, но качество подключения этого расстояния гарантируется
6. После сочетания используйте полный двойной последовательный порт. Нет необходимости понимать какой -либо протокол Bluetooth. Он поддерживает 8 -бит данных, 1 -бит остановки и может настроить формат связи. Это также является также чаще всего используется формат связи и не поддерживает другие форматы.
7. Вы можете установить информацию о параметрах и запросе, потянув командный режим AT, потянув 34 фута
8. Небольшой объем (3,57 см*1,52 см), производство заводского патча для обеспечения качества патча.И установите прозрачную трубку с тепловой усадкой, красивую пылепроницаемость и обладает определенной антистатической способностью.
9. Вы можете переключиться на хост или из режима машины через команду AT. Вы можете подключиться к указанному устройству через команду AT
10. Поддержка стандартной скорости передачи между 4800BPS ~ 1382400BPS
В -четвертых, цели продукта:
После спаривания вам нужно использовать только в качестве последовательного порта с фиксированной скоростью передачи, так что если вы используете «Фиксированную скорость передачи данных, 8 -бит -позиция данных, отсутствие протяженной проверки». Оборудование формата связи может напрямую заменить исходный провод последовательный порт, и вам не нужно изменять программу.Такие как сбор данных, интеллектуальный автомобиль, последовательный порт принтер, контроль экрана на открытом воздухе и т. Д.
Используйте его с компьютером: подходит для компьютера и устройства для связи через последовательный порт Bluetooth, метод использования такой же, как и последовательный порт
Использовать с мобильными телефонами: подходит для мобильных телефонов и устройства для связи через последовательные порты Bluetooth, метод использования такой же, как последовательный порт
Играйте с хостом Bluetooth: он подходит для двух устройств, чтобы общаться непосредственно через последовательный порт Bluetooth, такой как однопроизводительный микрокомпьютер и однопроизводительный микрокомпьютер, проводной последовательный порт и одноподобный аппарат и т. Д. такой же, как последовательный порт
Измените использование:
Преобразование скорости гончара, поскольку получение и отправку терминалов могут выбрать свои соответствующие скорости гончара, а когда количество данных невелико, его можно использовать в качестве устройства для преобразования скорости готтера.
2.1 Как подключиться к компьютеру с модулем Bluetooth (действителен из режима)
В следующем примере используется соединение компьютера с Bluetooth:
1. Сначала включите модуль трансмиссив Bluetooth. В настоящее время светодиоды мигают, откройте «мое местоположение Bluetooth», нажмите «Поиск устройств в действительном диапазоне»
2. Система будет искать устройства Bluetooth, а имя устройства по умолчанию-«Linvor» (если имя изменено, это модифицированное имя, такое как «jiayuanelectron»), дважды щелкните правой кнопкой мыши, чтобы выбрать «Добавить устройство Bluetooth».
3. Введите пароль для спаривания (по умолчанию "1234")
4. Нажмите «Далее». Если пароль верен, компьютер и модуль «Трансмиссивный» установит соединение. Если устройство последовательного порта Bluetooth не было установлено ранее, система автоматически установит драйвер и генерирует виртуальный последовательный порт.
5. Нажмите на конфигурацию и выберите соответствующий COM -порт
6. Я могу выбрать Com5. В настоящее время вам нужно только в модуле Bluetooth, который может использоваться в качестве последовательного порта с фиксированной скоростью передачи на компьютере, но он беспроводной.
Модуль Bluetooth HC-05 при руководстве по командным тестированию:
1. Нужна подготовка оборудования:
① Один модуль Bluetooth HC05
② USB для модуля TTL
③ Lupont Line 4
2. Проводка
Примечание. VCC модуля Bluetooth может быть подключен только к 5V и не может быть подключен к 3,3 В!
В -третьих, тест
Сначала нажмите клавиши на модуле Bluetooth HC05, а затем включите модуль Bluetooth.Светодиод на модуле Bluetooth входит в режим медленной вспышки (мигающий один раз в 1 секунду), а командный тест может быть выполнен
Формат команды AT: Поттер 38400,8 Положения данных, 1 позиция остановки, без проверки.После того, как каждый ввод инструкции будет завершен, вы должны нажать клавишу Enter и отправить его!
Например: Введите AT, нажмите ENTER для отправки, Bluetooth Module вернет OK
① Как изменить модуль Bluetooth в качестве режима хоста:
После входа AT+ROLE = 1, нажмите ENTER, чтобы отправить его, Bluetooth возвращает OK, указывая, что модификация успешна!После питания модуль Bluetooth является режимом хоста.
Введите AT+ROLE = 0, затем измените в режим машины.(Примечание: по умолчанию - режим машины, не нужно его изменять)
② Как изменить имя модуля Bluetooth:
После входа в+name = beijin нажмите клавишу Enter, чтобы отправить его. Bluetooth возвращает ОК, указывая на то, что имя Bluetooth модифицировано на Пекин, чтобы Пекинь
③ Как изменить пароль пары модуля Bluetooth:
Введите AT+PSWD = 2222 Нажмите клавишу ENTER, чтобы отправить его. Bluetooth возвращает OK, указывая, что пароль пары Bluetooth изменяется на 2222
④ Как изменить скорость осадки связи (примечание: при скорости гончата в режиме 38400, а скорость гончара составляет 9600 во время нормальной связи):
Введите AT+UART = 115200, 1, 2 Нажмите клавишу ENTER, чтобы отправить его, Bluetooth возвращает OK, указывая на то, что скорость Bluetooth Communication -Baud модифицируется на 115200,2 остановки, и равномерная проверка (Примечание: параметры связи по умолчанию 9600,00,0 0)
Добрые советы:
1. Напряжение питания должно быть 5 В, а не 3,3 В
2. Пожалуйста, не перемещайте штифт шнура питания в кабель данных. Пожалуйста, подтвердите его внимательно перед проводкой
3. Светодиод должен войти в режим медленной вспышки перед тестированием инструкции AT
4. После завершения ввода каждой по инструкции необходимо нажать клавишу Enter, чтобы отправить
5. Если вы не можете вернуть ОК, пожалуйста, обменивайтесь RXD и TXD
6. Не отрывайте горячую трубку и не приходите сами, иначе считается, что она отказалась от гарантии и службы возврата и обмена
7. Не используйте RXD и TXD на модуле Bluetooth на UNO для теста на инструкции AT
