ADS1256 24 -бит 8 -канальный модуль сбора рекламы AD AD
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
I. Обзор
Ссылка на данные: https://pan.baidu.com/s/1FJnhp0Yknq94I6xtStQLVQ Код извлечения: 2rke
Модуль ADS1256 8 -бит ADC оснащен TI ADS1256IDB Micro -Sower Souncer, высоким чипом ADC с высоким разрешением и источником напряжения 2,5 В, SPI -интерфейсом, скоростью выходных данных может достигать 30 кsps, поддерживающий одноэтажный и дифференциальный вход.
2. Функциональные характеристики
Высоко -преобразование ADS1256IDB ADC Chip;
ADR03 2,5V Power Benchmark Chip;
Скорость выходного данных может достигать 30 кк с, низкая линейность±0,0010 %;
Модуль может быть настроен как 8 -милый входной вход или 4 дисперсионного ввода;
Модуль ADS1256 подходит для измерения аналогового напряжения в течение 3 В;
Модуль рабочего напряжения 5 В;
В -третьих, введение и описание оборудования

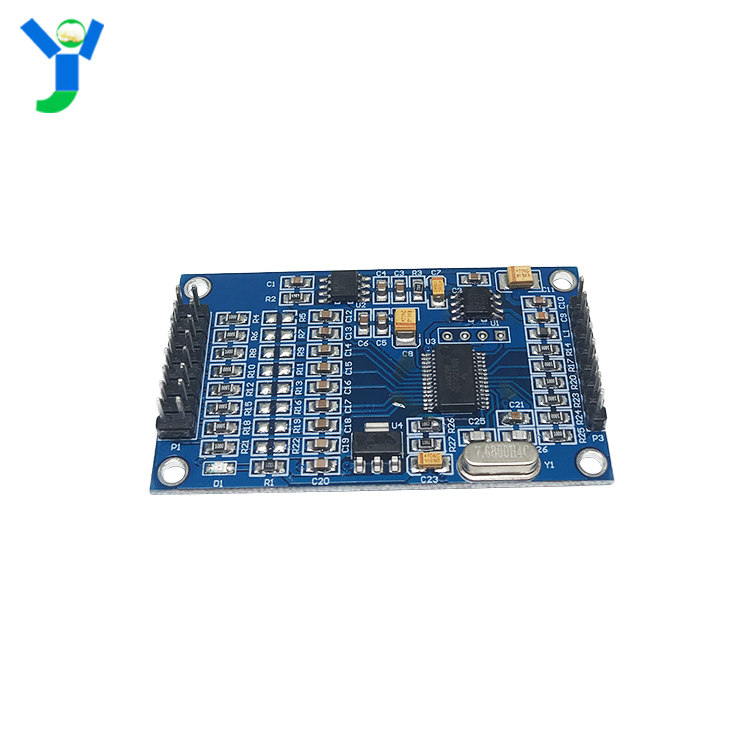

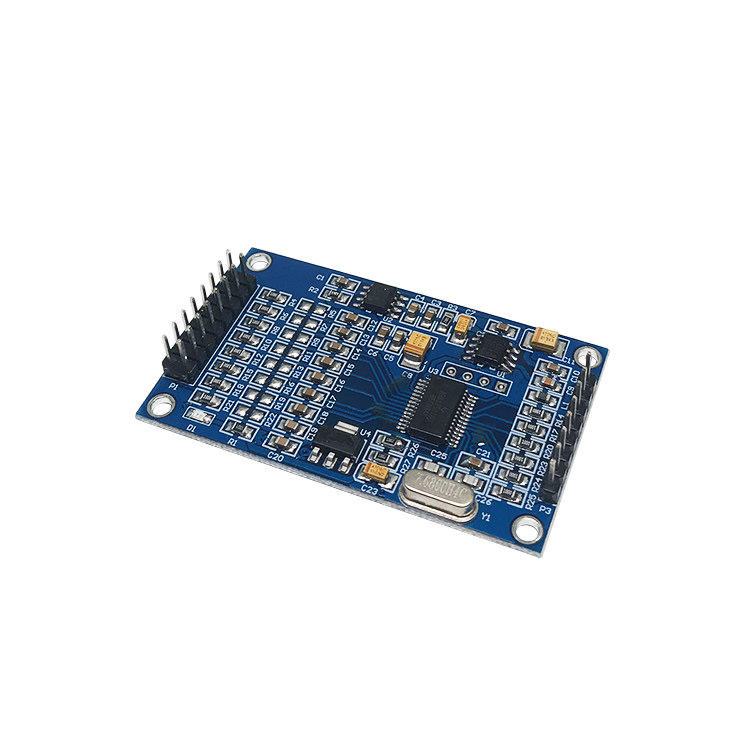

Размер доски: 35*60 мм
Описание функции тарелки:
Описание интерфейса:
GND: 5 В вход источника питания;
Sclk, Din, Dout, CS: интерфейс связи SPI;
DRDY: ADS1256 Данные готовы к выходу (низкий уровень достоверно);
PDWN: вход синхронизации/выключения ADS1256 (активный низкий уровень)
AIN0-AN7: клемма входного аналогового напряжения может использоваться в качестве независимого входного входа или 4 наборов дифференциальных входов (измеренное напряжение должно быть таким же, как у модуля).
Поскольку напряжение источника питания ADS1256 составляет 5 В, а измеренное напряжение должно быть на 2 В ниже напряжения питания, модуль подходит только для измерения аналогового напряжения в пределах 3V.
Модуль предоставляет STC15W&&STM32 Односторонняя программа дисплея STM32 и STC89C52 Одиночная машина 402_LCD
5V, GND Connection DC 5V источник питания, SCLK, DIN, DOUT, DRDY и CS подключены к P1.2, P1.3, P1.4, P1.5, P1.6, AIN0, AIN1, AIN2, AIN3, соответственно 2,5 В, 2,5 В, 2,5 В, 2,5 В (измеренное напряжение должно быть сопоставлено с ADS1256). AIN0, AIN1 и AIN3.Значения напряжения 4 группы составляют около 2,5 В, 2,5 В, 0 В и 2,5 В соответственно.
