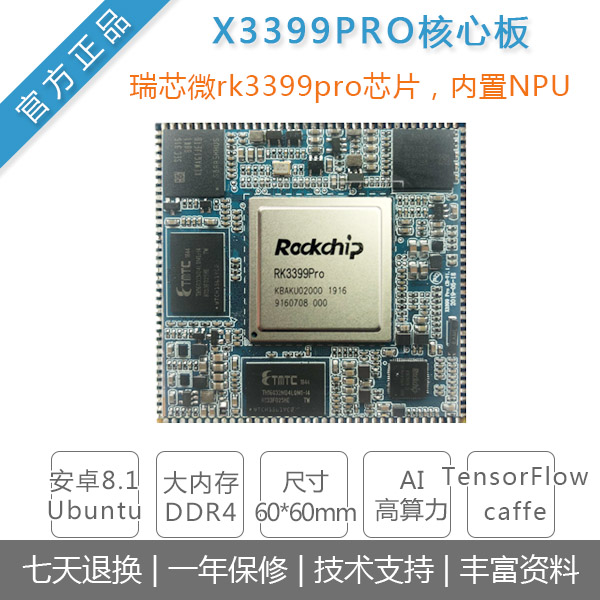

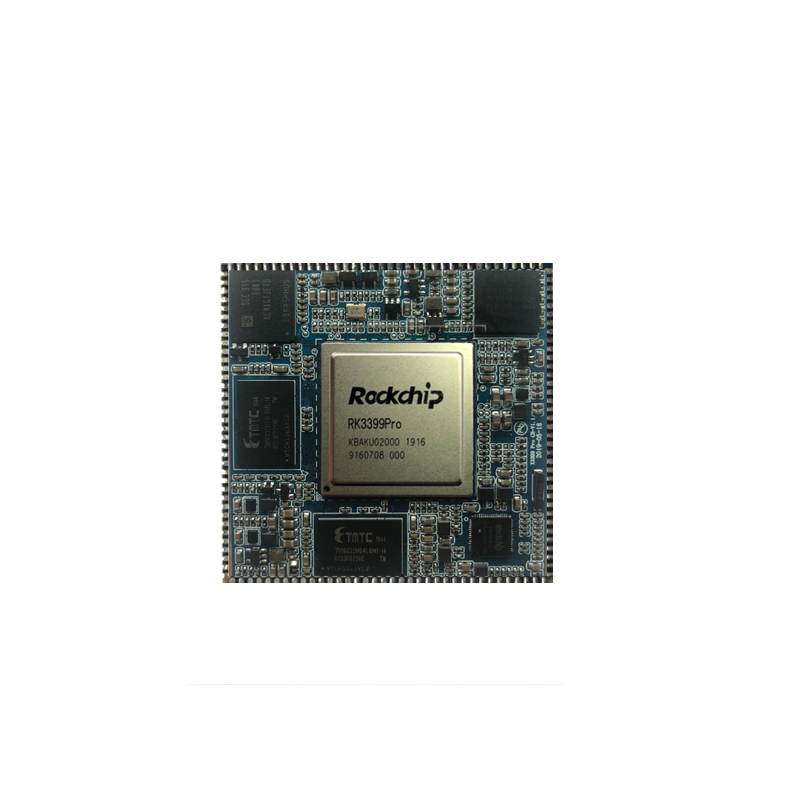

Risin Micro RK3399PRO Six -Core AI Core Board NPU Artificial Intelligence Расчет края Adroid, Linux

Цена: 14 686-20 989руб.    (¥699)
Артикул: 600251865822

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:风火轮技术开发团队
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • 3GB+16GB
  • 6GB+16GB
Выберите размер / комплектацию
  • Выпустите специальный билет
  • Кайпяо
  • Не открывать билет
Добавить в корзину
Другие товары этого продавца
¥99920 989руб.
¥491 036руб.
¥4369 183руб.
¥6.5138руб.
  • Информация о товаре
  • Фотографии
Выпустить билет: Не открывать билет, Кайпяо, Выпустите специальный билет
Цвет: 3GB+16GB, 6GB+16GB

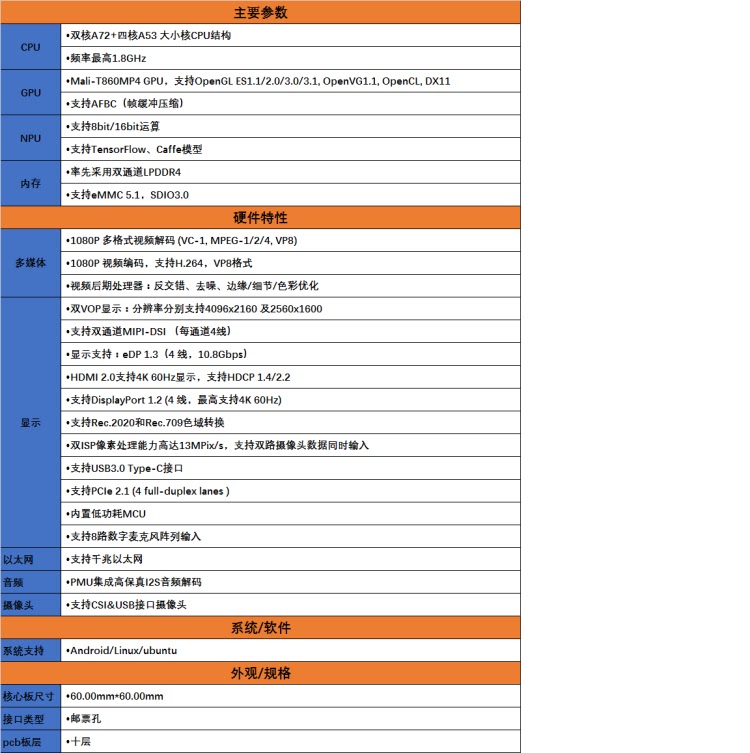

Основные особенности этой основной платы:

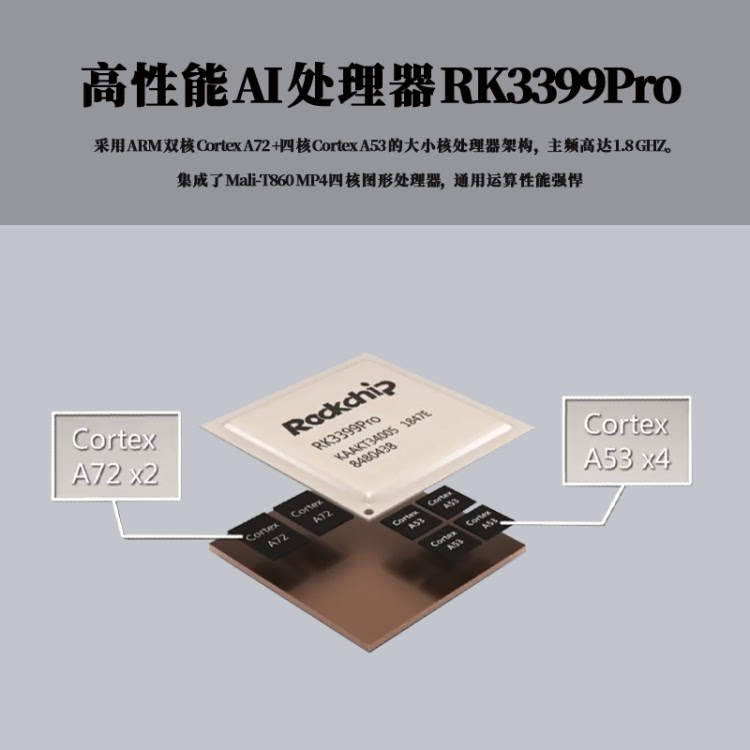

1. Принять чип RK3399PRO со встроенным NPU.И поддержка вызовов NPU под Linux

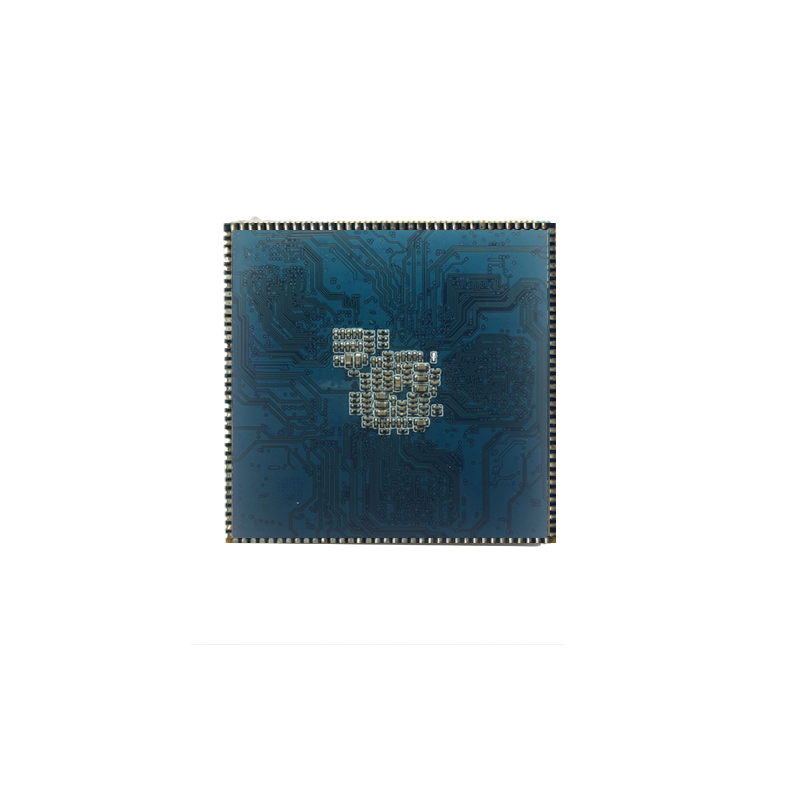

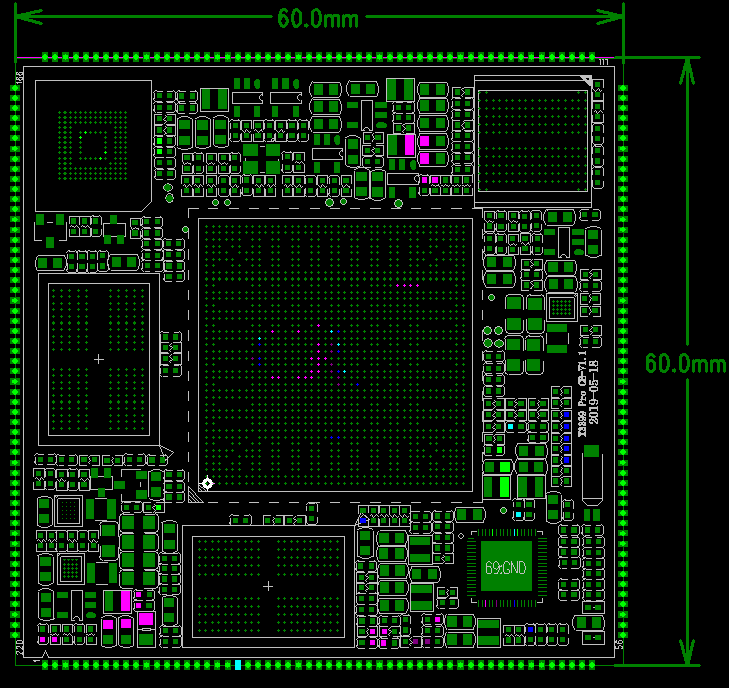

2. Основная плата принимает форму отверстия штампа, небольшой размер: 60*60 мм

























1
Имя штифтаФункциональное определениеИнструкция по эксплуатации
2
I2C1_SCL_1V8I2C1 Communication Clock1,8 В уровня
3
I2C1_SDA_1V8Данные связи I2C1
4
GSENSOR_INT_L3D -порт прерывания прерываний акселератораНизкий уровень эффективно
5
COMP_INT_HКомпас/геомагнитный порт прерыванияВысокий уровень эффективно
6
I2C3_SDA_HDMII2C3 Communication Clock1,8 В уровня
7
I2C3_SCL_HDMIДанные связи I2C3
8
BEEPПчелиное кольцо вывод
9
GNDЗаземляющий провод
10
GND
11
WIFI_HOST_WAKE_LWi -Fi разбудит процессорНизкий уровень эффективно
12
BT_HOST_WAKE_LBT пробуждает процессор
13
BT_WAKE_LЦП просыпается bt
14
UART0_RTS_BTПоследовательный порт отправка и получение командКоманды и коммуникации Bluetooth
15
UART0_CTS_BTПоследовательный порт отправка и получение команд
16
UART0_TXD_BTBluetooth Communice Serial Port TX
17
UART0_RXD_BTBluetooth Communice Serial Port RX
18
BT_REG_ON_HBluetooth Power OnАктивный высокоуровневый, пассивный контролируемый штифт
19
WIFI_REG_ON_HWi -Fi Power On
20
VCCIO_3V3_S0Положительный выходной сигнал 3,3 ВВнутренний выход PMU, с током нагрузки 500 мА
21
SDIO0_CLKSD Card ClockИспользуется для внешнего Wi -Fi, модулей BT
22
SDIO0_CMDКоманда SD Card
23
SDIO0_D3Данные SD -карты 3
24
SDIO0_D2Данные SD -карты 2
25
SDIO0_D1Данные SD -карты 1
26
SDIO0_D0Данные SD -карты 0
27
GNDЗаземляющий провод
28
VCC_1V8_S3Положительный выход питания 1,8 В
29
MIPI_TX1/RX1_D0PВход ввода/выходных данных MIPIЭтот набор сигналов может быть установлен как вход или вывод.
30
MIPI_TX1/RX1_D0N
31
MIPI_TX1/RX1_D1P
32
MIPI_TX1/RX1_D1N
33
MIPI_TX1/RX1_D2P
34
MIPI_TX1/RX1_D2N
35
MIPI_TX1/RX1_CLKP
36
MIPI_TX1/RX1_CLKN
37
MIPI_TX1/RX1_D3P
38
MIPI_TX1/RX1_D3N
39
MIPI_RX0_D3PГруппа входных данных MIPI сигналаПорт ввода сигнала MIPI
40
MIPI_RX0_D3N
41
MIPI_RX0_CLKP
42
MIPI_RX0_CLKN
43
MIPI_RX0_D2P
44
MIPI_RX0_D2N
45
MIPI_RX0_D1P
46
MIPI_RX0_D1N
47
MIPI_RX0_D0P
48
MIPI_RX0_D0N
49
VDCVDC Автоматический контрольный штифт с питаниемАктивный диапазон высокого уровня, 1,6 В-5,0 В.
50
GNDИсточник питания
51
GND
52
GND
53
VCC5V0_SYS_S3DV5V вход источника питания
54
VCC5V0_SYS_S3
55
VCC5V0_SYS_S3
56
SPKP_OUTВывод динамика+Сила 1W-4 Ом
57
SPKN_OUTВывод динамика-
58
HPLВывод наушников остался
59
HP_SNSБронирование порта GPIO
60
HPRВывод наушников справа
61
MIC2_INВход микрофона 2
62
MIC1_INВход микрофона 2
63
PHONE_DET_HПорт обнаружения наушниковВысокий уровень эффективно
64
VCC_RTC_S5RTC 3V входПодключить батарею кнопки 3 В
65
VCC3V3_SD_S0Выход питания SD -картыSD-карта, работающая на 1,8 В-3,0 В (только для SD)
66
PWRONВ питании кнопку объявлениеКнопка питания
67
DVP_PDN1_HУправление запуск экрана камеры/MIPIВысокий уровень эффективно
68
MIPI_TX0_D3NГруппа выходных данных сигнала MIPIПорт выходного сигнала MIPI
69
MIPI_TX0_D3P
70
MIPI_TX0_D2N
71
MIPI_TX0_D2P
72
MIPI_TX0_CLKN
73
MIPI_TX0_CLKN
74
MIPI_TX0_D1N
75
MIPI_TX0_D1P
76
MIPI_TX0_D0N
77
MIPI_TX0_D0P
78
HDMI_TXCNГруппа выходных данных сигнала MIPIHDMI
79
HDMI_TXCP
80
HDMI_TX0N
81
HDMI_TX0P
82
HDMI_TX1N
83
HDMI_TX1P
84
HDMI_TX2N
85
HDMI_TX2P
86
HDMI_CEC
87
HDMI_PORT_HPD
88
ADC3_HP_HOOKБронирование порта GPIO
89
SPDIF_TXСветовой сигнал выход
90
FAN_ENФан -начало контроля
91
TYPEC_CC2Группа данных Type-CTYPE-C
92
TYPEC_CC1
93
TYPEC0_RX1P
94
TYPEC0_RX1N
95
TYPEC0_TX1N
96
TYPEC0_TX1P
97
TYPEC0_RX2P
98
TYPEC0_RX2N
99
TYPEC0_SBU2
100
TYPEC0_SBU1
101
TYPEC0_TX2N
102
TYPEC0_TX2P
103
TYPEC0_SBU2_DC
104
TYPEC0_SBU1_DC
105
TYPEC0_DM
106
TYPEC0_DP
107
TYPEC0_U2VBUSDET
108
TYPEC_CC_INT_L
109
NPU_UART2_TXЗарезервированный серийный порт NPU TX3,3 В уровня
110
NPU_UART2_RXЗарезервированный серийный порт NPU RX
111
GPIO3_D5_DБронирование порта GPIOСовет по развитию управления светодиодом
112
PCIE_TX3NPCIE*8 Группа данныхPCIE
113
PCIE_TX3P
114
PCIE_RX3N
115
PCIE_RX3P
116
PCIE_TX2N
117
PCIE_TX2P
118
PCIE_RX2N
119
PCIE_RX2P
120
PCIE_TX1N
121
PCIE_TX1P
122
PCIE_RX1N
123
PCIE_RX1P
124
PCIE_REF_CLKP
125
PCIE_REF_CLKN
126
PCIE_TX0P
127
PCIE_TX0N
128
PCIE_RX0P
129
PCIE_RX0N
130
UART4_TXСерийный порт UART4_TX1,8 В уровня
131
UART4_RXСерийный порт UART4_TX
132
GPIO1_B1_UБронирование порта GPIOСовет по развитию управления светодиодом
133
CLKOUT_32K32,768K WOCKERИспользуется для Wi -Fi, Bt
134
HOST0_DPUSB0 ГруппаUSB2.0
135
HOST0_DM
136
HOST1_DPUSB1 ГруппаUSB2.0
137
HOST1_DM
138
USB5V0_EN_HБронирование порта GPIO
139
VCC5V0_TYPEC0_ENТип мощности управление выходомВысокий уровень эффективно
140
GNDЗаземляющий провод
141
SDMMC0_DET_LГруппа данных SD -картыИспользуется для обнаружения распознавания печати SD/отладки
142
SDMMC0_CMD
143
SDMMC0_CLK
144
SDMMC0_D0/UART2_RXМультиплексная отладочная печать порт RX
145
SDMMC0_D1/UART2_TXMultilex Debug Print Port TX
146
SDMMC0_D2/JTAG_TCK
147
SDMMC0_D3/JTAG_TMS
148
GNDЗаземляющий провод
149
PHY_TXCLKPHY&Группа данных Mac CommunicationДля портов Ethernet
150
PHY_INT
151
PHY_RST
152
MAC_RXCLK
153
MAC_MDIO
154
PHY_TXEN
155
MAC_CLK
156
MAC_RXDV
157
MAC_MDCLK
158
MAC_RXD1
159
MAC_RXD0
160
PHY_TXD1
161
PHY_TXD0
162
MAC_RXD3
163
MAC_RXD2
164
PHY_TXD3
165
PHY_TXD2
166
GPIO1_C3_D_PWM2Бронирование порта GPIOPWM2
167
CIF_D0CIF Data Group

CIF -камеры и другое оборудование



168
CIF_D1
169
CIF_D2
170
CIF_D3
171
CIF_D4
172
CIF_D5
173
CIF_D6
174
CIF_D7
175
CIF_CLKI
176
CIF_CLKO
177
CIF_HREF
178
CIF_VSYNC
179
DVP_PDN0_H
180
GNDЗаземляющий провод
181
EDP_TX3NEDP ​​отображать выходные данныеВыход сигнала EDP
182
EDP_TX3P
183
EDP_TX2N
184
EDP_TX2P
185
EDP_TX1N
186
EDP_TX1P
187
EDP_TX0N
188
EDP_TX0P
189
EDPAUXN
190
EDPAUXP
191
GNDЗаземляющий провод
192
ADC_IN0Порт АЦПБронирование АЦП
193
ADC_IN1
194
ADC_IN4
195
ADC2_KEY_INИспользуется для Vol+, Vol- и т. Д.
196
I2C4_SDA_TPДанные общения I2C4Используется для TP и других устройств
197
I2C4_SCL_TPI2C4 Communication Clock
198
RESET_LСбросить вход сигналаPMU сброс
199
GPIO1_B0_UБронирование порта GPIOСовет по развитию управления светодиодом
200
MIPICAM1_RST_LУстройство MIPI сброс 1Низкий уровень эффективно
201
MIPICAM0_RST_LУстройство MIPI сброс 0
202
I2C8_SCLI2C8 Communication ClockИспользуется для просмотра дверей MCU (другие устройства не подключены)
203
I2C8_SDAДанные общения I2C8
204
IR_RXИнфракрасный вход дистанционного управления
205
PCIE_PWR_HPCIE Power ControlВысокий уровень эффективно
206
PCIE_WAKE_LPCIe ControlНизкий уровень эффективно
207
PCIE_PERST#_LPCIe Reset ControlНизкий уровень эффективно
208
PCIE_CLKREQ_LPCIe ControlНизкий уровень эффективно
209
GPIO3_B2_UБронирование порта GPIOСовет по развитию управления светодиодом
210
LCD_BL_PWMКраткое управление PWM
211
TOUCH_RST_LСброс сенсорного экранаНизкий уровень эффективно
212
TOUCH_PWR_EN_HУправление мощностью сенсорного экрана
213
TOUCH_INT_LКонтроль прерывания сенсорного экранаНизкий уровень эффективно
214
LCD_ENДисплей BOOST включитьВысокий уровень эффективно
215
LCD_RST_LДисплей сбросНизкий уровень эффективно
216
PCM_SYNC_TXPCM Communication Group

Используется для устройств PCM, таких как Bluetooth

217
PCM_SDO
218
PCM_SYNC
219
PCM_SDI
220
PCM_SCLK
